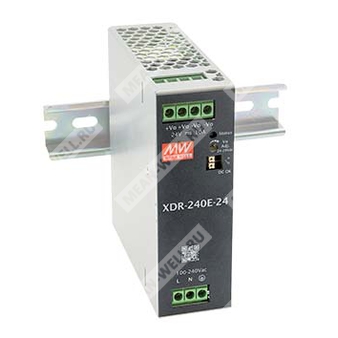

XDR-240E-48 - промышленный AC/DC источник питания 240 Вт на DIN рейку с выходом 48 В постоянного тока.
Назначение
XDR-240E-48 — экономичный ультратонкий промышленный источник питания серии XDR-240E для монтажа на DIN рейку TS-35/7.5 или TS-35/15. Устройство предназначено для преобразования сетевого переменного напряжения в стабилизированное выходное напряжение 48 В постоянного тока с номинальной мощностью 240 Вт и может применяться в системах промышленного управления, автоматизации, электромеханическом оборудовании и зарядных устройствах.
Расшифровка партномера
| Элемент |
Значение |
Расшифровка |
| XDR |
Серия |
Серия ультратонких промышленных источников питания на DIN рейку |
| 240 |
Выходная мощность |
Номинальная мощность 240 Вт |
| E |
Исполнение |
Экономичное исполнение |
| 48 |
Выходное напряжение |
48 В постоянного тока |
Особенности
- Вход 85...264 В переменного тока с коррекцией коэффициента мощности.
- Международные сертификаты для различных областей применения: информационное оборудование, промышленное оборудование, измерительное оборудование.
- Узкий корпус шириной 40 мм.
- Высокий КПД до 95.5%.
- Потребление без нагрузки менее 1.2 Вт.
- Встроенная схема ограничения тока в режиме постоянного тока.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Безвентиляторное исполнение, охлаждение естественной конвекцией воздуха.
- Категория перенапряжения III.
- Рабочий температурный диапазон от -40 до +70 °C, при температуре выше +50 °C требуется снижение нагрузки.
- Рабочая высота установки до 5000 м.
- Встроенный релейный контакт контроля исправности выхода DC OK.
- Установка на DIN рейку TS-35/7.5 или TS-35/15.
Области применения
- Промышленные системы управления.
- Оборудование для производства полупроводников.
- Заводская автоматизация.
- Электромеханическая аппаратура.
- Зарядные устройства аккумуляторов.
Описание
XDR-240E-48 представляет собой промышленный AC/DC источник питания мощностью 240 Вт в экономичном ультратонком исполнении для установки на DIN рейку. Основные особенности серии — узкий корпус шириной 40 мм, позволяющий экономить место в шкафу, и широкий диапазон входного напряжения 85...264 В переменного тока, пригодный для глобального применения. Источник питания обеспечивает высокий КПД 95.5% и низкое потребление в режиме без нагрузки менее 1.2 Вт, что снижает эксплуатационные потери.
Устройство выполнено по безвентиляторной схеме и рассчитано на работу в широком диапазоне температур от -40 до +70 °C, при этом полная нагрузка допустима до +50 °C. Предусмотрен встроенный выходной сигнал DC OK на релейном контакте, а также комплекс защитных функций. Компонент ориентирован на применение в промышленной электронике, где требуются компактность, высокая энергетическая эффективность и надежное питание нагрузки 48 В постоянного тока.
Параметры выходa
| Параметр |
Значение |
| Выходное напряжение |
48 В |
| Номинальный ток |
5 А |
| Диапазон тока |
0...5 А |
| Номинальная мощность |
240 Вт |
| Пульсации и шум, максимум |
150 мВ пик-пик |
| Диапазон регулировки выходного напряжения |
48...55 В |
| Допуск по выходному напряжению |
±1.0% |
| Нестабильность по сети |
±0.5% |
| Нестабильность по нагрузке |
±1.0% |
| Время запуска, тип. |
1200 мс при 230 В AC; 2500 мс при 115 В AC |
| Время нарастания, тип. |
60 мс при 230 В AC; 150 мс при 115 В AC, полная нагрузка |
| Время удержания, тип. |
20 мс при 230 В AC; 20 мс при 115 В AC, полная нагрузка |
Параметры входа
| Параметр |
Значение |
| Диапазон входного напряжения переменного тока |
85...264 В |
| Диапазон входного напряжения постоянного тока |
120...370 В |
| Диапазон частоты |
47...63 Гц |
| Коэффициент мощности, тип. |
более 0.95 при 230 В AC; более 0.98 при 115 В AC, полная нагрузка |
| КПД, тип. |
95.5% |
| Потребляемый ток, тип. |
2.6 А при 115 В AC; 1.3 А при 230 В AC |
| Пусковой ток, тип. |
15 А при 115 В AC; 30 А при 230 В AC, холодный старт |
| Ток утечки |
менее 1 мА при 240 В AC |
| Потребляемая мощность без нагрузки, тип. |
1.2 Вт при 115 В AC и 230 В AC |
Защиты
| Параметр |
Значение |
| Перегрузка |
105...130% от номинальной выходной мощности |
| Режим защиты от перегрузки при выходном напряжении менее 30% |
Режим прерывистой работы, автоматическое восстановление после устранения причины |
| Режим ограничения при выходном напряжении 30...100% от номинального |
Ограничение тока в режиме постоянного тока без отключения, автоматическое восстановление после устранения причины |
| Защита от перенапряжения |
Максимум 63 В |
| Тип защиты от перенапряжения |
Режим прерывистой работы, автоматическое восстановление после устранения причины |
| Защита от перегрева |
Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функции
| Параметр |
Значение |
| Релейный контакт DC OK |
Максимальная коммутируемая нагрузка 30 В DC / 1 А, 30 В AC / 0.5 А, активная нагрузка |
| Состояние контакта при нормальной работе |
Контакт замкнут, источник включен, выход исправен |
| Состояние контакта при отказе |
Контакт разомкнут, источник выключен или отказ по выходу |
Условия эксплуатации и окружающая среда
| Параметр |
Значение |
| Рабочая температура |
-40...+70 °C |
| Рабочая влажность |
20...95% относительной влажности, без конденсации |
| Температура хранения |
-40...+85 °C |
| Влажность хранения |
10...95% относительной влажности, без конденсации |
| Температурный коэффициент |
±0.03%/°C в диапазоне 0...50 °C |
| Вибрация |
Компоненты: 10...500 Гц, 2G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z; монтаж в соответствии с IEC60068-2-6 |
| Рабочая высота |
До 5000 м |
Безопасность и электромагнитная совместимость
| Параметр |
Значение |
| Стандарты безопасности CB |
IEC 62368-1, IEC 61558-1/-2-16, IEC 61010-1/-2-201 |
| Стандарты безопасности TÜV |
BS EN/EN 62368-1, BS EN/EN 61558-1/-2-16, BS EN/EN 61010-1/-2-201 |
| Стандарты безопасности UL |
UL/CUL 61010-1/-2-201 |
| Стандарты безопасности CCC |
GB4943.1 |
| Стандарты безопасности BSMI |
CNS15598-1 |
| Стандарты безопасности EAC |
TPTC004 approved |
| KC/BIS |
KC 62368-1 и BIS IS 13252 (Part 1), по запросу |
| Категория перенапряжения |
IEC/EN 61558-1/-2-16: OVC III, высота до 2000 м |
| Категория перенапряжения |
IEC/EN/UL 61010-1/-2-201: OVC II, высота до 5000 м |
| Категория перенапряжения |
IEC/EN 62368-1: OVC II, высота до 5000 м |
| Безопасное сверхнизкое напряжение |
IEC/EN 61558-2-16: SELV |
| Безопасное сверхнизкое напряжение |
IEC/EN 62368-1: SELV / ES1 |
| Испытательное напряжение изоляции |
Вход-выход: 4 кВ AC; вход-FG: 2 кВ AC; выход-FG: 1.5 кВ AC; выход-DC OK: 0.5 кВ AC |
| Сопротивление изоляции |
Вход-выход, вход-FG, выход-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС. Излучение
| Параметр |
Стандарт |
Уровень |
| Кондуктивные помехи |
BS EN/EN55032 (CISPR32), BS EN/EN61204-3, CNS15936, KS C 9832 |
Класс B |
| Излучаемые помехи |
BS EN/EN55032 (CISPR32), BS EN/EN61204-3, CNS15936, KS C 9832 |
Класс B |
| Гармонические составляющие тока |
BS EN/EN61000-3-2 |
Класс A |
| Фликер напряжения |
BS EN/EN61000-3-3 |
Соответствует |
ЭМС. Устойчивость
| Параметр |
Стандарт |
Уровень испытания |
| Электростатический разряд |
BS EN/EN61000-4-2 |
Уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ при контакте; критерий A |
| Излучаемое радиочастотное поле |
BS EN/EN61000-4-3 |
Уровень 3, 10 В/м; критерий A |
| Быстрые переходные процессы / пачки импульсов |
BS EN/EN61000-4-4 |
Уровень 3, 2 кВ; критерий A |
| Импульсные перенапряжения |
BS EN/EN61000-4-5 |
Уровень 4, 2 кВ линия-линия; уровень 4, 4 кВ линия-линия-корпус; критерий A |
| Кондуктивные радиочастотные воздействия |
BS EN/EN61000-4-6 |
Уровень 3, 10 В; критерий A |
| Магнитное поле промышленной частоты |
BS EN/EN61000-4-8 |
Уровень 4, 30 А/м; критерий A |
| Общие стандарты устойчивости |
BS EN/EN55035, BS EN/EN61204-3, BS EN/EN61000-6-2, KS C 9835 |
Соответствует |
Надежность, габариты и упаковка
| Параметр |
Значение |
| MTBF |
1723.2 тыс. ч минимум по Telcordia SR-332 (Bellcore); 324.4 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры |
40 x 125.2 x 116 мм (Ш x В x Г) |
| Масса |
610 г |
| Упаковка |
16 шт.; 12.2 кг; 1.27 куб. фута |
Механические данные и подключения
| Узел |
Контакт |
Назначение |
| Выходной клеммный блок |
1, 2 |
Выход постоянного тока +Vo |
| Выходной клеммный блок |
3, 4 |
Выход постоянного тока -Vo |
| Сигнальный разъем |
1, 2 |
Релейный контакт DC OK |
| Входной клеммный блок |
1 |
AC/L или вход DC +Vin |
| Входной клеммный блок |
2 |
AC/N или вход DC -Vin |
| Входной клеммный блок |
3 |
FG |
Рекомендуемое подключение проводов
| Подключение |
Параметр |
Значение для XDR-240E-48 |
| Входной клеммный блок |
Одножильный провод |
6 мм² максимум |
| Входной клеммный блок |
Сечение по AWG |
20...10 AWG |
| Входной клеммный блок |
Длина зачистки |
7...8 мм |
| Входной клеммный блок |
Момент затяжки винта |
5 lb-in |
| Выходной клеммный блок |
Одножильный провод |
6 мм² максимум |
| Выходной клеммный блок |
Сечение по AWG |
18...10 AWG |
| Выходной клеммный блок |
Длина зачистки |
7...8 мм |
| Выходной клеммный блок |
Момент затяжки винта |
5 lb-in |
| Сигнальный разъем |
Одножильный провод |
1.5 мм² максимум |
| Сигнальный разъем |
Сечение по AWG |
24...16 AWG |
| Сигнальный разъем |
Длина зачистки |
8...9 мм |
Установка
Источник питания предназначен для монтажа на DIN рейку TS35/7.5 или TS35/15.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконечной 0.1 мкФ и 47 мкФ параллельно.
- Допуск включает начальную установку, нестабильность по сети и нестабильность по нагрузке.
- При рабочей высоте более 2000 м снижение предельной температуры окружающей среды составляет 3.5 °C на 1000 м для безвентиляторных моделей и 5 °C на 1000 м для моделей с вентилятором.
- Рекомендуемые монтажные зазоры при длительной работе на полной мощности: 40 мм сверху, 20 мм снизу, 5 мм слева и справа. Если соседнее устройство является источником тепла, рекомендуется зазор 15 мм.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование. Конечное оборудование должно быть повторно проверено на соответствие требованиям по электромагнитной совместимости.
- Маркировка RCM наносится на добровольной основе. Оборудование соответствует применимым стандартам IEC или AS/NZS, либо AS/NZS 3820, где это требуется. Применение маркировки RCM соответствует AS/NZS 4417.1.
- Некоторые заводы или исполнения могут не иметь логотипа BIS; при необходимости уточнение доступно через канал поставки.
