XDR-480-12

На складе
16 038 ₽ за 1 шт

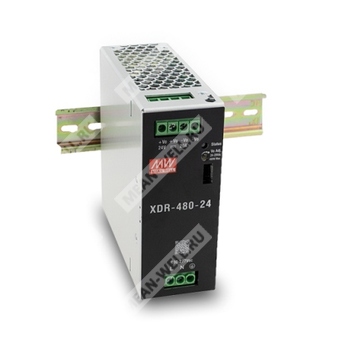

XDR-480-12 - промышленный AC/DC источник питания на DIN рейку для преобразования сетевого напряжения в стабилизированное 12 В постоянного тока.

Расшифровка партномера

Часть партномера Значение
XDR Наименование серии высококлассных ультратонких промышленных источников питания на DIN рейку
480 Серия конструктивного класса 480 Вт
12 Номинальное выходное напряжение 12 В

Назначение

XDR-480-12 относится к серии XDR-480 и представляет собой компактный промышленный источник питания AC/DC для монтажа на DIN рейку TS35/7.5 или TS35/15. Устройство предназначено для систем промышленного управления, оборудования полупроводникового производства, средств фабричной автоматизации и электромеханической аппаратуры. Источник формирует стабилизированное выходное напряжение 12 В постоянного тока, поддерживает кратковременную перегрузочную работу, дистанционное включение и отключение, сигнализацию исправности, параллельную работу и обмен по MODBus.

Особенности

  • Широкий диапазон входного напряжения 85…305 В AC со встроенной коррекцией коэффициента мощности, допускается работа от 277 В AC.
  • Ультратонкий корпус шириной 48 мм.
  • Высокий КПД до 94% для исполнения 12 В.
  • Потребление без нагрузки 1 Вт при отключении по дистанционному входу.
  • Встроенный интерфейс MODBus для управления, настройки и мониторинга.
  • Пиковая мощность до 200% от номинала в течение 5 с.
  • Импульсная токовая перегрузочная способность до 600% от номинального тока в течение 15 мс.
  • Встроенная схема ограничения тока по принципу постоянного тока.
  • Параллельная работа с активным распределением тока до 4 блоков, суммарно до 1920 Вт по серии.
  • Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
  • Безвентиляторное исполнение, охлаждение естественной конвекцией.
  • Встроенный ORing FET для защиты от обратной энергии со стороны нагрузки.
  • Дистанционное включение и отключение, релейный контакт DC OK.
  • Расширенный диапазон рабочей температуры от минус 40 до плюс 85 °C.
  • Работа на высоте до 5000 м.
  • Конформное покрытие печатной платы.
  • Малый пусковой ток.

Области применения

  • Промышленные системы управления.
  • Оборудование для производства полупроводников.
  • Фабричная автоматизация.
  • Электромеханическая аппаратура.

Описание

XDR-480-12 является представителем серии 480-ваттных промышленных источников питания AC/DC в ультратонком исполнении для установки на DIN рейку. Конструкция шириной 48 мм ориентирована на высокую плотность монтажа в шкафах автоматики и распределительных узлах. Источник рассчитан на глобальное применение благодаря входному диапазону 85…305 В AC и поддерживает также питание от постоянного напряжения 80…431 В DC.

Для модификации XDR-480-12 номинальное выходное напряжение составляет 12 В, диапазон регулировки — 12…15 В. Номинальная выходная мощность — 360 Вт, выходной ток — до 30 А. Устройство допускает кратковременную пиковую мощность до 720 Вт и выходной ток до 60 А в течение 5 секунд. При перегрузке в диапазоне 105…200% от номинальной мощности реализуется режим ограничения тока без отключения при выходном напряжении от 30 до 100% номинального; при снижении выходного напряжения ниже 30% от номинала защита работает в режиме hiccup.

Источник поддерживает обмен по MODBus, дистанционное управление состоянием выхода, выдачу сигнала исправности через релейный контакт и параллельную работу нескольких модулей с активным распределением тока. Наличие встроенного ORing FET позволяет ограничить воздействие обратной ЭДС со стороны двигателя или иной индуктивной нагрузки на выходные цепи блока питания.

Выходные параметры

Параметр Значение
Номинальное выходное напряжение 12 В DC
Диапазон выходного тока 0…30 А
Номинальная выходная мощность 360 Вт
Пиковый выходной ток, 5 с 60 А
Пиковая выходная мощность, 5 с 720 Вт
Диапазон регулировки выходного напряжения 12…15 В
Допуск по выходному напряжению ±1.0%
Нестабильность по сети ±0.5%
Нестабильность по нагрузке ±1.0%
Пульсации и шум 100 мВ пик-пик
Время запуска, время нарастания 1500 мс, 150 мс при 230 В AC; 3000 мс, 150 мс при 115 В AC, полная нагрузка
Время удержания 15 мс при 230 В AC; 15 мс при 115 В AC, полная нагрузка

Входные параметры

Параметр Значение
Диапазон входного напряжения переменного тока 85…305 В AC
Диапазон входного напряжения постоянного тока 80…431 В DC, при 80 В DC допускается 50% нагрузки
Частота сети 47…63 Гц
Коэффициент мощности более 0.98 при 115 В AC, полной нагрузке; более 0.95 при 230 В AC, полной нагрузке; более 90% при 277 В AC, полной нагрузке
КПД, типовое значение 94%
Потребляемый ток, типовое значение 6 А при 115 В AC; 3 А при 230 В AC; 2.5 А при 277 В AC
Пусковой ток, типовое значение, холодный старт 6 А при 115 В AC; 10 А при 230 В AC; 15 А при 277 В AC
Ток утечки менее 1 мА при 240 В AC; менее 1.5 мА при 277 В AC
Потребление без нагрузки, дистанционное отключение 1 Вт при 115 В AC и 230 В AC
Потребление без нагрузки, дистанционное включение 3 Вт при 115 В AC и 230 В AC

Защиты

Параметр Значение
Перегрузка 105…200% от номинальной выходной мощности более 5 с, затем ограничение тока на уровне номинального тока без отключения при выходном напряжении 30…100% от номинала
Режим защиты при глубокой перегрузке Hiccup при выходном напряжении менее 30% от номинального
Перенапряжение на выходе 16…19 В
Реакция на перенапряжение Отключение выходного напряжения, восстановление после повторной подачи питания
Перегрев Отключение выходного напряжения, автоматическое восстановление после снижения температуры
Защита от обратного напряжения со стороны нагрузки встроенный ORing FET
Максимально допустимое обратное напряжение со стороны нагрузки менее 16 В

Функциональные возможности

Параметр Значение
Параллельная работа до 1920 Вт, конфигурация 3+1, до 4 блоков; подробные условия приведены в разделе функций
Релейный контакт DC OK максимум 30 В DC / 1 А, 30 В AC / 0.5 А, активная нагрузка
Дистанционное управление Включение: замыкание RC, контакт 9, и 5V_AUX, контакт 10; отключение: разомкнутое состояние между RC и 5V_AUX
Интерфейс связи MODBus; поддержка функций управления, настройки и мониторинга
Импульсная токовая перегрузочная способность 600% от номинального тока в течение 15 мс

Условия эксплуатации

Параметр Значение
Рабочая температура от -40 до +85 °C, согласно кривой снижения мощности
Рабочая влажность 20…95% RH, без конденсации
Температура хранения от -40 до +85 °C
Влажность хранения 10…95% RH, без конденсации
Температурный коэффициент ±0.03%/°C в диапазоне 0…60 °C
Вибрация Компоненты: 10…500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z; монтаж согласно IEC60068-2-6
Рабочая высота до 5000 м

Пиковая и импульсная нагрузочная способность

Параметр Значение
Максимальная длительность пикового режима не более 5 с
Максимальная скважность пикового режима не более 35%
Пиковая мощность до 720 Вт, что соответствует 200% от номинальной мощности модели 12 В
Примечание по среднему значению мощности Средняя выходная мощность за период не должна превышать номинальную
Импульсный ток Провал выходного напряжения при 100…132 В AC Провал выходного напряжения при 180…305 В AC Длительность
3 × Iном 50% 66% 100 мс
4 × Iном 37% 50% 70 мс
5 × Iном 30% 40% 40 мс
6 × Iном 25% 25% 15 мс

После события импульсной перегрузки источник должен работать в пределах номинального режима не менее 5 секунд до следующего импульса. Если три события импульсной перегрузки происходят подряд, блок ограничивает выходной ток до 100% как минимум на 15 секунд.

Интерфейсы и сигналы управления

Контакт Функция Описание
1, 2 DC OK Релейный контакт состояния источника. Контакт замкнут: источник включен, DC OK. Контакт разомкнут: источник выключен, отказ DC.
3 GND Сигнал общего провода для функции распределения тока при параллельной работе.
4 CS Сигнал распределения тока; при параллельной работе контакты CS всех блоков соединяются между собой.
5, 7 GND_AUX Сигнальный общий провод, гальванически изолирован от выходных клемм +Vo и -Vo.
6 D- Линия данных интерфейса MODBus.
8 D+ Линия данных интерфейса MODBus.
9 RC Вход дистанционного включения и отключения. Включение: короткое замыкание с 5V_AUX, уровень 4…5 В DC. Выключение: разомкнуто или менее 0.5 В DC. Максимальное входное напряжение 5 В DC.
10 5V_AUX Вспомогательное напряжение для цепи дистанционного управления, изолировано от выходных клемм.

Параллельная работа

Параметр Значение
Максимальное число параллельных блоков 4
Необходимые соединения CS и GND соединяются параллельно между всеми блоками
Допустимое расхождение выходных напряжений между блоками менее 0.2 В
Максимальный суммарный ток при параллельной работе Номинальный ток одного блока × число блоков × 0.9
Минимальная нагрузка более 5% от суммарной номинальной нагрузки
Особенность малой нагрузки При суммарной нагрузке менее 5% от номинала может работать только один блок, остальные переходят в режим ожидания, их зеленые индикаторы и реле не активируются
Рекомендация по соединению Использовать короткие провода большого сечения; линии CS и GND выполнять витой парой

Индикация состояния

Состояние Индикация
Восстановление заводских настроек Зеленый, 3 мигания с паузой
Нормальная работа, DC OK Зеленый
Отказ по выходу, DC Fail Красный
Перегрузка Красный, 1 мигание с паузой
Перенапряжение Красный, 2 мигания с паузой
Перегрев Красный, 3 мигания с паузой
Защита от обратного напряжения со стороны нагрузки Красный, 4 мигания с паузой
Предупреждение о высокой температуре окружающей среды Красный, мигание
Прочие состояния Красный, 5 миганий с паузой

К прочим состояниям относятся срабатывание защиты по пониженному входному напряжению переменного тока, внутренняя ошибка связи и ошибка EEPROM.

Электромагнитная совместимость и безопасность

Параметр Значение
Категория перенапряжения IEC/EN 61558-1/-2-16: OVC III, высота до 2000 м; IEC/EN/UL 61010: OVC II, высота до 5000 м; IEC/EN 62368-1: OVC II, высота до 5000 м
Класс безопасного сверхнизкого напряжения IEC/EN 61558-2-16; IEC/EN/UL 61010-2-201; IEC/EN 62368-1, SELV / ES1
Испытательное напряжение изоляции Вход-выход: 4 кВ AC; вход-FG: 2 кВ AC; выход-FG: 1.5 кВ AC; выход-DC OK: 0.5 кВ AC
Сопротивление изоляции Вход-выход, вход-FG, выход-FG: 100 МОм / 500 В DC / 25 °C / 70% RH

ЭМС: излучение

Параметр Стандарт Класс / уровень
Кондуктивные помехи BS EN/EN55032, BS EN/EN61204-3, CNS15936 Класс B
Излучаемые помехи BS EN/EN55032, BS EN/EN61204-3, CNS15936 Класс B
Гармонический ток BS EN/EN61000-3-2 Класс A
Колебания напряжения и фликер BS EN/EN61000-3-3 Соответствует

ЭМС: устойчивость

Воздействие Стандарт Уровень
Электростатический разряд BS EN/EN61000-4-2 Уровень 4, 15 кВ по воздуху; уровень 4, 8 кВ контактный разряд; критерий A
Радиочастотное электромагнитное поле BS EN/EN61000-4-3 Уровень 3, 10 В/м; критерий A
Быстрые переходные процессы / пачки BS EN/EN61000-4-4 Уровень 4, 4 кВ; критерий A
Импульсные перенапряжения BS EN/EN61000-4-5 Уровень 4, 2 кВ линия-линия; уровень 4, 4 кВ линия-линия-корпус; критерий A
Кондуктивные радиочастотные помехи BS EN/EN61000-4-6 Уровень 3, 10 В; критерий A
Магнитное поле промышленной частоты BS EN/EN61000-4-8 Уровень 4, 30 А/м; критерий A

Сертификация

Область Сведения
CB IEC62368-1, IEC61558-1, IEC61010
DEKRA BS EN/EN62368-1, BS EN/EN61558-1/-2-16, BS EN/EN61010
UL UL121201 / CSA C22.2 No.213.17 Class I, DIV2 Group A, B, C, D Hazardous Locations T4; UL61010
RCM AS/NZS 62368-1, AS/NZS 61558-1/-2-16
CCC GB4943.1
BSMI CNS15598-1
EAC EAC TPTC004 approved

Механические данные

Параметр Значение
Габаритные размеры 48 × 125.2 × 125 мм
Масса 1.1 кг
Исполнение корпуса Case No. 303
Монтаж На DIN рейку TS35/7.5 или TS35/15

Упаковка

Параметр Значение
Количество в упаковке 12 шт.
Масса упаковки 14.2 кг
Объем упаковки 1.16 куб. фута

Наработка на отказ

Параметр Значение
MTBF 1139.7 тыс. ч минимум по Telcordia SR-332; 154.5 тыс. ч минимум по MIL-HDBK-217F при 25 °C

Подключение и клеммы

Группа клемм Номера Назначение
Выход 1, 2, 3 Положительный выход +Vo
Выход 4, 5, 6 Отрицательный выход -Vo
Вход 1 AC/L или +Vin при питании постоянным током
Вход 2 AC/N или -Vin при питании постоянным током
Вход 3 FG, защитное заземление

Рекомендуемое подключение проводов

Параметр Вход AC Выход DC Сигнальный разъем
Одножильный провод, максимум 6 мм² 6 мм² 1.5 мм²
Диапазон AWG для XDR-480-12 18…10 AWG 12…10 AWG 24…16 AWG
Длина снятия изоляции 10…11 мм 10…11 мм 8…9 мм
Момент затяжки винтовых клемм 5 lb-in 5 lb-in не указан

Комплектность сигнального интерфейса

Наименование Количество Примечание
Ответная часть сигнального разъема с проводами 1 шт. на изделие H20J1-10B или эквивалент, провод UL1007 28AWG, длина 50 мм

Примечания

  • Если иное не указано, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
  • Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконечной цепи с параллельными конденсаторами 0.1 мкФ и 47 мкФ.
  • Допуск включает начальную установку, нестабильность по сети и нестабильность по нагрузке.
  • Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование. Конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС.
  • При эксплуатации на высоте свыше 2000 м снижение допустимой температуры окружающей среды составляет 3.5 °C на каждые 1000 м для безвентиляторных моделей и 5 °C на каждые 1000 м для моделей с вентилятором.
  • Для длительной работы на полной мощности рекомендуются монтажные зазоры: 40 мм сверху, 20 мм снизу, 5 мм слева и справа. Если соседнее устройство является источником тепла, рекомендуется зазор 15 мм.
