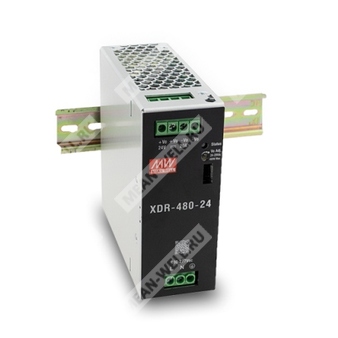

XDR-480-24 - промышленный AC/DC источник питания 24 В 480 Вт для питания систем автоматизации и оборудования на DIN рейку.
Расшифровка партномера
| Фрагмент партномера |
Значение |
| XDR |
Наименование серии высококлассных ультратонких промышленных источников питания на DIN рейку |
| 480 |
Номинальная выходная мощность 480 Вт |
| 24 |
Номинальное выходное напряжение 24 В |
Назначение и общее описание
XDR-480-24 представляет собой однофазный промышленный AC/DC источник питания для монтажа на DIN рейку TS35/7.5 или TS35/15. Модель относится к серии XDR-480 и выполнена в узком корпусе шириной 48 мм, что позволяет эффективно использовать пространство шкафа автоматики.
Источник рассчитан на глобальное применение благодаря широкому диапазону входного напряжения 85...305 В переменного тока и наличию корректора коэффициента мощности. Для версии 24 В устройство обеспечивает номинальную выходную мощность 480 Вт при токе до 20 А, поддерживает кратковременную пиковую мощность до 960 Вт в течение 5 секунд, а также кратковременную импульсную токовую перегрузку до 600% от номинального тока в течение 15 мс.
Конструкция без вентилятора ориентирована на охлаждение естественной конвекцией. Встроены интерфейс MODBus, дистанционное включение и отключение, релейный сигнал исправности DC OK, активное распределение тока при параллельной работе, а также ORing FET для защиты от обратных напряжений со стороны нагрузки.
Особенности
- Широкий диапазон входного напряжения 85...305 В переменного тока с коррекцией коэффициента мощности, допускается питание от 277 В переменного тока.
- Межотраслевые международные сертификаты безопасности и электромагнитной совместимости, включая ITE, промышленное применение, морское применение, SEMI F47 и Class I Division 2 Hazardous Locations.
- Ультратонкий корпус шириной 48 мм.
- КПД до 96%.
- Потребление без нагрузки 1 Вт в режиме удаленного отключения и 3 Вт в режиме удаленного включения.
- Встроенный протокол MODBus.
- Пиковая мощность до 200% от номинальной.
- Импульсная токовая способность до 600%.
- Встроенная схема ограничения тока в режиме постоянного тока.
- Параллельная работа с распределением тока до 1920 Вт по схеме 3+1.
- Защиты от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Безвентиляторное исполнение с охлаждением естественной конвекцией.
- Категория перенапряжения III для стандартов IEC/EN 61558-1/-2-16.
- Рабочая температура от минус 40 до плюс 85 °C с дерейтингом при повышенной температуре.
- Работа на высоте до 5000 м.
- Встроенные функции дистанционного включения/отключения и релейного сигнала DC OK.
- Малый пусковой ток.
- Встроенный ORing FET.
- Защитное конформное покрытие печатной платы.
- Установка на DIN рейку TS-35/7.5 или TS-35/15.
Области применения
- Промышленные системы управления.
- Оборудование для производства полупроводников.
- Заводская автоматизация.
- Электромеханические аппараты.
Выходные параметры
| Параметр |
Значение для XDR-480-24 |
| Номинальное выходное напряжение |
24 В |
| Диапазон выходного тока |
0...20 А |
| Номинальная выходная мощность |
480 Вт |
| Пиковый выходной ток, 5 с |
40 А |
| Пиковая выходная мощность, 5 с |
960 Вт |
| Диапазон регулировки выходного напряжения |
24...29 В |
| Допуск по выходному напряжению |
±1,0% |
| Нестабильность по сети |
±0,5% |
| Нестабильность по нагрузке |
±1,0% |
| Пульсации и шум |
100 мВ пик-пик |
| Время установления и нарастания |
1500 мс, 150 мс при 230 В AC; 3000 мс, 150 мс при 115 В AC при полной нагрузке |
| Время удержания |
15 мс при 230 В AC; 15 мс при 115 В AC при полной нагрузке |
Входные параметры
| Параметр |
Значение для XDR-480-24 |
| Диапазон входного напряжения переменного тока |
85...305 В AC |
| Диапазон частоты входной сети |
47...63 Гц |
| Диапазон входного напряжения постоянного тока |
80...431 В DC, при 80 В DC требуется дерейтинг до 50% нагрузки |
| Коэффициент мощности |
более 0,98 при 115 В AC; более 0,95 при 230 В AC; более 90% при 277 В AC при полной нагрузке |
| КПД типовой |
95,5% |
| Потребляемый ток от сети, типовой |
6 А при 115 В AC; 3 А при 230 В AC; 2,5 А при 277 В AC |
| Пусковой ток, типовой, холодный старт |
6 А при 115 В AC; 10 А при 230 В AC; 15 А при 277 В AC |
| Ток утечки |
менее 1 мА при 240 В AC; менее 1,5 мА при 277 В AC |
| Потребление без нагрузки при удаленном отключении |
1 Вт при 115 В AC и 230 В AC |
| Потребление без нагрузки при удаленном включении |
3 Вт при 115 В AC и 230 В AC |
Защиты
| Параметр |
Значение для XDR-480-24 |
| Защита от перегрузки |
При 105...200% от номинальной выходной мощности в течение более 5 с работает ограничение тока на уровне номинального тока без отключения, если выходное напряжение находится в диапазоне 30...100% от номинального |
| Режим при глубокой перегрузке |
Режим hiccup, если выходное напряжение менее 30% от номинального |
| Защита от перенапряжения |
Срабатывание в диапазоне 30...34 В |
| Режим защиты от перенапряжения |
Выходное напряжение отключается, восстановление после повторного включения питания |
| Защита от перегрева |
Выходное напряжение отключается, автоматическое восстановление после снижения температуры |
| Защита от обратного напряжения со стороны нагрузки |
ORing FET отключается при обратном напряжении менее 35 В |
Функциональные возможности
| Параметр |
Значение |
| Параллельная работа |
До 1920 Вт, до 4 источников по схеме 3+1 |
| Релейный контакт DC OK |
Максимальные параметры контакта 30 В DC / 1 А, 30 В AC / 0,5 А при активной нагрузке |
| Дистанционное управление |
Включение: замыкание RC и 5V_AUX. Отключение: размыкание RC и 5V_AUX |
| Интерфейс связи |
MODBus, функции управления, настройки и мониторинга |
| Импульсная токовая способность |
600% от номинального тока в течение 15 мс |
Параметры окружающей среды
| Параметр |
Значение |
| Рабочая температура |
от минус 40 до плюс 85 °C, см. кривую дерейтинга |
| Рабочая влажность |
20...95% относительной влажности, без конденсации |
| Температура хранения |
от минус 40 до плюс 85 °C |
| Влажность хранения |
10...95% относительной влажности, без конденсации |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0...60 °C |
| Вибрация |
Для компонентов: 10...500 Гц, 2G, 10 мин на цикл, по 60 мин по осям X, Y, Z; монтаж по IEC60068-2-6 |
| Рабочая высота |
До 5000 м |
Параметры безопасности и изоляции
| Параметр |
Значение |
| Стандарты безопасности |
IEC62368-1, IEC61558-1, IEC61010; BS EN/EN62368-1, BS EN/EN61558-1/-2-16, BS EN/EN61010; UL121201/CSA C22.2 No.213.17 Class I, DIV2 Group A, B, C, D Hazardous Locations T4; UL61010; AS/NZS 62368-1; AS/NZS 61558-1/-2-16; GB4943.1; CNS15598-1; EAC TPTC004; KC62368-1 |
| Категория перенапряжения |
IEC/EN 61558-1/-2-16: OVC III до 2000 м; IEC/EN/UL 61010: OVC II до 5000 м; IEC/EN 62368-1: OVC II до 5000 м |
| Класс безопасного сверхнизкого напряжения |
IEC/EN 61558-2-16: SELV; IEC/EN/UL 61010-2-201: SELV; IEC/EN 62368-1: SELV / ES1 |
| Испытательное напряжение изоляции |
Вход-выход: 4 кВ AC; вход-FG: 2 кВ AC; выход-FG: 1,5 кВ AC; выход-DC OK: 0,5 кВ AC |
| Сопротивление изоляции |
Вход-выход, вход-FG, выход-FG: 100 МОм при 500 В DC, 25 °C, 70% RH |
ЭМС
| Параметр |
Стандарт |
Уровень |
| Кондуктивные помехи |
BS EN/EN55032 (CISPR32), BS EN/EN61204-3, CNS15936 |
Класс B |
| Излучаемые помехи |
BS EN/EN55032 (CISPR32), BS EN/EN61204-3, CNS15936 |
Класс B |
| Гармонический ток |
BS EN/EN61000-3-2 |
Класс A |
| Колебания напряжения и фликер |
BS EN/EN61000-3-3 |
Соответствует |
Помехоустойчивость
| Воздействие |
Стандарт |
Уровень |
| Электростатический разряд |
BS EN/EN61000-4-2 |
Уровень 4, 15 кВ по воздуху; уровень 4, 8 кВ при контакте; критерий A |
| Радиочастотное электромагнитное поле |
BS EN/EN61000-4-3 |
Уровень 3, 10 В/м; критерий A |
| Быстрые переходные процессы |
BS EN/EN61000-4-4 |
Уровень 4, 4 кВ; критерий A |
| Импульсные перенапряжения |
BS EN/EN61000-4-5 |
Уровень 4, 2 кВ линия-линия; уровень 4, 4 кВ линия-линия-корпус; критерий A |
| Кондуктивные ВЧ помехи |
BS EN/EN61000-4-6 |
Уровень 3, 10 В; критерий A |
| Магнитное поле промышленной частоты |
BS EN/EN61000-4-8 |
Уровень 4, 30 А/м; критерий A |
Параллельная работа
Источник питания поддерживает встроенное активное распределение тока и допускает параллельное включение до 4 устройств для увеличения суммарной мощности.
- Для параллельной работы необходимо взаимно соединять линии CS и GND между всеми источниками.
- Разность установленных выходных напряжений между параллельными блоками должна быть менее 0,2 В.
- Суммарный выходной ток при параллельной работе не должен превышать: номинальный ток одного блока × количество блоков × 0,9.
- Максимум 4 блока в параллели.
- Рекомендуется использовать короткие проводники большого сечения от блоков к нагрузке.
- Минимальная суммарная нагрузка должна быть более 5% от суммарной номинальной нагрузки.
- При нагрузке менее 5% возможно, что фактически будет работать только один ведущий блок, а остальные перейдут в режим ожидания; их зеленые светодиоды и реле могут не активироваться.
- Линии CS и GND следует прокладывать витой парой.
Пиковая мощность
Модель XDR-480-24 допускает работу с повышенной выходной мощностью при соблюдении ограничений по длительности импульса и скважности.
- Пиковая мощность: до 960 Вт, что соответствует 200% от номинала.
- Максимальная длительность пикового режима: не более 5 секунд.
- Максимальная скважность: не более 35%.
- Средняя выходная мощность за период не должна превышать номинальную мощность 480 Вт.
Пример, приведенный для 24-вольтовой модели: при входном напряжении 200 В AC, пиковой мощности 960 Вт и длительности импульса 5 с максимальная скважность составляет 5%, что соответствует периоду не менее 100 с, а допустимая непиковая мощность не должна превышать 454,7 Вт.
Импульсная перегрузка по току
| Кратность тока |
Выходное напряжение при 100...132 В AC |
Выходное напряжение при 180...305 В AC |
Длительность |
| 3 x номинальный ток |
50% |
66% |
100 мс |
| 4 x номинальный ток |
37% |
50% |
70 мс |
| 5 x номинальный ток |
30% |
40% |
40 мс |
| 6 x номинальный ток |
25% |
25% |
15 мс |
После события импульсной токовой перегрузки источник должен работать в пределах номинального режима не менее 5 секунд до следующего аналогичного события. Если три импульсных события происходят последовательно, устройство ограничивает выходной ток до 100% минимум на 15 секунд.
Сигнальные и управляющие выводы
| Номер вывода |
Функция |
Описание |
| 1, 2 |
DC OK |
Релейный контакт состояния источника. Замкнутый контакт: источник включен, DC OK. Разомкнутый контакт: источник выключен, DC Fail. Максимум 30 В DC / 1 А, 30 В AC / 0,5 А при активной нагрузке. |
| 3 |
GND |
Сигнал распределения тока; при параллельной работе выводы GND соединяются между блоками для балансировки тока. |
| 4 |
CS |
Сигнал распределения тока; при параллельной работе выводы CS соединяются между блоками для балансировки тока. |
| 5, 7 |
GND_AUX |
Общий провод сигнальной части, изолирован от силовых выходных клемм +Vo и -Vo. |
| 6 |
D- |
Линия данных интерфейса MODBus. |
| 8 |
D+ |
Линия данных интерфейса MODBus. |
| 9 |
RC |
Дистанционное включение и отключение. Включение при замыкании с 5V_AUX или подаче 4...5 В DC. Отключение при размыкании или уровне менее 0,5 В DC. Максимальное входное напряжение 5 В DC. |
| 10 |
5V_AUX |
Вспомогательное напряжение для сигнала дистанционного управления, изолировано от силовых выходных клемм. |
Светодиодная индикация состояния
| Состояние |
Индикация |
| Восстановление заводских настроек |
Зеленый, 3 мигания с паузой |
| DC OK |
Зеленый |
| DC Fail |
Красный |
| Перегрузка |
Красный, 1 мигание с паузой |
| Перенапряжение |
Красный, 2 мигания с паузой |
| Перегрев |
Красный, 3 мигания с паузой |
| Обратное напряжение со стороны нагрузки |
Красный, 4 мигания с паузой |
| Предупреждение о высокой температуре окружающей среды |
Красный, мигание |
| Прочие состояния |
Красный, 5 миганий с паузой |
К прочим состояниям относятся срабатывание защиты по пониженному входному напряжению переменного тока, внутренняя ошибка связи и ошибка EEPROM.
Механические данные и монтаж
| Параметр |
Значение |
| Габаритные размеры |
48 x 125,2 x 125 мм |
| Масса |
1,1 кг |
| Монтаж |
На DIN рейку TS35/7.5 или TS35/15 |
| Тип корпуса |
Case No. 303 |
Упаковка
| Параметр |
Значение |
| Количество в упаковке |
12 шт. |
| Масса упаковки |
14,2 кг |
| Объем упаковки |
1,16 куб. фута |
Наработка на отказ
| Параметр |
Значение |
| MTBF |
1139,7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 154,5 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
Подключение силовых клемм и разъемов
| Группа клемм |
Номер вывода |
Назначение |
| Выход |
1, 2, 3 |
Положительный выход +Vo |
| Выход |
4, 5, 6 |
Отрицательный выход -Vo |
| Вход |
1 |
AC/L или DC +Vin |
| Вход |
2 |
AC/N или DC -Vin |
| Вход |
3 |
FG, защитное заземление |
Рекомендуемое подключение проводов
| Параметр |
Входные клеммы AC |
Выходные клеммы DC |
Сигнальный разъем |
| Одножильный провод, максимальный диаметр |
6 мм |
6 мм |
1,5 мм |
| Сечение проводника для XDR-480-24 |
18...10 AWG |
16...10 AWG |
24...16 AWG |
| Длина снятия изоляции |
10...11 мм |
10...11 мм |
8...9 мм |
| Момент затяжки винтовой клеммы |
5 lb-in |
5 lb-in |
не указан |
Комплектность сигнального интерфейса
| Элемент |
Характеристика |
Количество |
| Ответная часть сигнального разъема с проводами |
H20J1-10B или эквивалент, провод UL1007 28AWG, длина 50 мм |
1 шт. на изделие |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает разброс при установке, нестабильность по сети и нестабильность по нагрузке.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование. Конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС.
- Для безвентиляторных моделей при высоте эксплуатации выше 2000 м требуется температурный дерейтинг 3,5 °C на каждые 1000 м. Для моделей с вентилятором применяется 5 °C на каждые 1000 м.
- Рекомендуемые монтажные зазоры при длительной работе на полной мощности: 40 мм сверху, 20 мм снизу, 5 мм слева и справа. Если соседнее устройство является источником тепла, рекомендуется зазор 15 мм.
