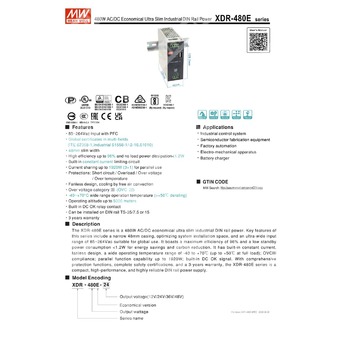

XDR-480E-12 - AC/DC источник питания на DIN рейку для преобразования сетевого напряжения в стабилизированное постоянное напряжение 12 В для промышленной аппаратуры.
Расшифровка партномера
| Фрагмент партномера |
Значение |
| XDR |
Наименование серии источников питания для установки на DIN рейку |
| 480E |
Экономичная версия серии, номинальная выходная мощность 480-ваттного класса |
| 12 |
Номинальное выходное напряжение 12 В постоянного тока |
Особенности
- Вход 85...264 В переменного тока с коррекцией коэффициента мощности.
- Глобальные сертификаты для различных областей применения: ITE 62368-1, промышленное оборудование 61558-1/-2-16, 61010.
- Узкий корпус шириной 48 мм.
- Высокая эффективность до 96% для серии.
- Низкое потребление без нагрузки.
- Встроенная схема ограничения тока в режиме постоянного тока.
- Возможность распределения тока при параллельной работе до 1920 Вт по схеме 3+1.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Безвентиляторное исполнение, охлаждение естественной конвекцией воздуха.
- Категория перенапряжения III по отдельным стандартам.
- Рабочий температурный диапазон от минус 40 до плюс 70 °C, при температуре выше плюс 50 °C требуется снижение нагрузки.
- Работа на высоте до 5000 м.
- Встроенный релейный контакт DC OK.
- Установка на DIN рейку TS-35/7.5 или TS-35/15.
Области применения
- Промышленные системы управления.
- Оборудование для производства полупроводников.
- Заводская автоматизация.
- Электромеханическая аппаратура.
- Зарядные устройства аккумуляторов.
Описание
XDR-480E-12 относится к серии экономичных ультратонких промышленных AC/DC источников питания мощностью 480-ваттного класса для установки на DIN рейку. Исполнение в корпусе шириной 48 мм позволяет экономить монтажное пространство в шкафах автоматики и распределительных системах. Источник рассчитан на глобальное применение благодаря широкому диапазону входного напряжения 85...264 В переменного тока.
Модель формирует выход 12 В постоянного тока при номинальном токе до 30 А. Для варианта на 12 В предусмотрена регулировка выходного напряжения в диапазоне 12...15 В. Конструкция без вентилятора ориентирована на длительную эксплуатацию в промышленной среде с охлаждением естественной конвекцией. Источник оснащен встроенным контактом DC OK для удаленного контроля состояния и поддерживает параллельную работу в режиме распределения тока.
Устройство содержит комплекс защит: от короткого замыкания, перегрузки, перенапряжения и перегрева. По совокупности параметров XDR-480E-12 предназначен для питания систем автоматизации, шкафного оборудования, приводной и вспомогательной электроники, а также иных промышленных нагрузок постоянного тока.
Выходные параметры
| Параметр |
Значение |
| Номинальное выходное напряжение |
12 В |
| Номинальный выходной ток |
30 А |
| Диапазон выходного тока |
0...30 А |
| Номинальная выходная мощность |
360 Вт |
| Пульсации и шум |
100 мВ пик-пик |
| Диапазон регулировки выходного напряжения |
12...15 В |
| Допуск по выходному напряжению |
±2,0% |
| Стабилизация по сети |
±0,5% |
| Стабилизация по нагрузке |
±1,0% |
| Время установления и нарастания |
1500 мс, 150 мс при 230 В AC |
| Время установления и нарастания |
3000 мс, 150 мс при 115 В AC при полной нагрузке |
| Время удержания |
15 мс при 230 В AC |
| Время удержания |
15 мс при 115 В AC при полной нагрузке |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения переменного тока |
85...264 В AC |
| Диапазон входного напряжения постоянного тока |
120...370 В DC |
| Частотный диапазон |
47...63 Гц |
| Коэффициент мощности |
более 0,95 при 230 В AC; более 0,98 при 115 В AC при полной нагрузке |
| Типовой КПД |
94% |
| Типовой входной ток |
6 А при 115 В AC; 3 А при 230 В AC |
| Пусковой ток |
15 А при 115 В AC, холодный старт; 30 А при 230 В AC, холодный старт |
| Ток утечки |
менее 1 мА при 240 В AC |
| Потребление без нагрузки |
1 Вт при 115 В AC и 230 В AC, типовое |
Защитные функции
| Функция |
Характеристика |
| Перегрузка |
105...130% от номинальной выходной мощности |
| Перегрузка при выходном напряжении ниже 30% |
Режим hiccup, автоматическое восстановление после устранения причины |
| Перегрузка при выходном напряжении 30...100% от номинального |
Ограничение тока в режиме постоянного тока без отключения, автоматическое восстановление после устранения причины |
| Защита от перенапряжения |
Максимум 18 В |
| Защита от перенапряжения |
Тип защиты: режим hiccup, автоматическое восстановление после устранения причины |
| Защита от перегрева |
Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функциональные параметры
| Параметр |
Значение |
| Параллельная работа |
Режим droop mode, до 1920 Вт максимум, до 4 устройств по схеме 3+1 |
| Релейный контакт DC OK |
Максимум 30 В DC / 1 А, 30 В AC / 0,5 А, активная нагрузка |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
от минус 40 до плюс 70 °C |
| Рабочая влажность |
20...95% относительной влажности, без конденсации |
| Температура хранения |
от минус 40 до плюс 85 °C |
| Влажность при хранении |
10...95% относительной влажности, без конденсации |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0...50 °C |
| Вибрация |
Компонент: 10...500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z; монтаж в соответствии с IEC60068-2-6 |
| Рабочая высота |
до 5000 м |
Безопасность и электромагнитная совместимость
| Параметр |
Значение |
| Стандарты безопасности CB |
IEC 62368-1, IEC 61558-1/-2-16, IEC 61010-1/-2-201 |
| Стандарты безопасности TÜV |
BS EN/EN 62368-1, BS EN/EN 61558-1/-2-16, BS EN/EN 61010-1/-2-201 |
| Стандарты безопасности UL |
UL/CUL 61010-1/-2-201 |
| Стандарты безопасности CCC |
GB4943.1 |
| Стандарты безопасности BSMI |
CNS15598-1 |
| Стандарты безопасности EAC |
TPTC004 approved |
| KC/BIS |
KC 62368-1 и BIS IS 13252 часть 1, по запросу |
| Категория перенапряжения |
IEC/EN 61558-1/-2-16: OVC III, высота до 2000 м |
| Категория перенапряжения |
IEC/EN/UL 61010-1/-2-201: OVC II, высота до 5000 м |
| Категория перенапряжения |
IEC/EN 62368-1: OVC II, высота до 5000 м |
| Безопасное сверхнизкое напряжение |
IEC/EN 61558-2-16: SELV |
| Безопасное сверхнизкое напряжение |
IEC/EN 62368-1: SELV / ES1 |
| Испытательное напряжение изоляции |
вход-выход: 4 кВ AC; вход-FG: 2 кВ AC; выход-FG: 1,5 кВ AC; выход-DC OK: 0,5 кВ AC |
| Сопротивление изоляции |
вход-выход, вход-FG, выход-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС, эмиссия
| Параметр |
Стандарт |
Уровень |
| Кондуктивные помехи |
BS EN/EN55032 CISPR32, BS EN/EN61204-3, CNS15936, KS C 9832 |
Класс B |
| Излучаемые помехи |
BS EN/EN55032 CISPR32, BS EN/EN61204-3, CNS15936, KS C 9832 |
Класс B |
| Гармонические составляющие тока |
BS EN/EN61000-3-2 |
Класс A |
| Фликер напряжения |
BS EN/EN61000-3-3 |
Без указания класса |
ЭМС, устойчивость к воздействиям
| Параметр |
Стандарт |
Уровень |
| Электростатический разряд |
BS EN/EN61000-4-2 |
Уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ при контакте; критерий A |
| Радиочастотное электромагнитное поле |
BS EN/EN61000-4-3 |
Уровень 3, 10 В/м; критерий A |
| Быстрые переходные процессы |
BS EN/EN61000-4-4 |
Уровень 3, 2 кВ; критерий A |
| Импульсные перенапряжения |
BS EN/EN61000-4-5 |
Уровень 4, 2 кВ линия-линия; уровень 4, 4 кВ линия-линия-корпус; критерий A |
| Кондуктивные радиочастотные помехи |
BS EN/EN61000-4-6 |
Уровень 3, 10 В; критерий A |
| Магнитное поле промышленной частоты |
BS EN/EN61000-4-8 |
Уровень 4, 30 А/м; критерий A |
| Общий стандарт устойчивости |
BS EN/EN55035, BS EN/EN61204-3, BS EN/EN61000-6-2, KS C 9835 |
Соответствует |
Надежность, габариты и упаковка
| Параметр |
Значение |
| MTBF |
1482,0 тыс. ч минимум по Telcordia SR-332 Bellcore; 258,3 тыс. ч минимум по MIL-HDBK-217F при 25 °C |

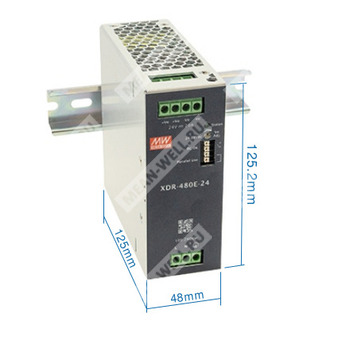

| Габаритные размеры |
48 x 125,2 x 125 мм, ширина x высота x глубина |
| Масса |
890 г |
| Упаковка |
12 шт. в упаковке; масса упаковки 13 кг; объем 1,16 куб. фута |
Подключение и интерфейсы
Силовые выходные клеммы: контакты 1, 2 - положительный выход; контакты 3, 4 - отрицательный выход.
Сигнальный разъем: контакты 1, 2 - релейный контакт DC OK; контакты 3, 4 - линия параллельной работы для распределения тока.
Входной разъем: контакт 1 - AC/L или положительный вход DC; контакт 2 - AC/N или отрицательный вход DC; контакт 3 - FG.
Параллельная работа
- Источник питания поддерживает встроенную функцию распределения тока в режиме droop mode.
- Допускается параллельное включение до 4 блоков.
- Для активации режима параллельной работы контакт P LINK должен быть закорочен локально.
- Разница выходных напряжений между параллельно работающими блоками должна быть менее 0,1 В.
- Суммарный выходной ток в параллельной работе не должен превышать значение: номинальный ток одного блока x число блоков x 0,9.
- Блоки должны подключаться к нагрузке короткими проводниками большого сечения.
- Минимальная суммарная нагрузка при параллельной работе должна быть более 7% от суммарного номинального тока.
- Если суммарная нагрузка ниже 7% от номинальной, возможна работа только одного ведущего блока, а остальные могут перейти в режим ожидания; их индикаторы и реле могут не включаться.
- После перегрузки или короткого замыкания в параллельном режиме для восстановления требуется повторная подача питания.
- В режиме Parallel Use выходное напряжение уменьшается с ростом нагрузки; для 12-вольтовой версии снижение составляет приблизительно 7% от напряжения холостого хода к номинальной нагрузке.
Монтаж и рекомендуемая проводка
| Параметр |
Значение для XDR-480E-12 |
| Допустимая DIN рейка |
TS35/7.5 или TS35/15 |
| Рекомендуемый зазор при длительной работе на полной мощности |
40 мм сверху, 20 мм снизу, 5 мм слева и справа |
| Рекомендуемый зазор рядом с источником тепла |
15 мм |
| Провод для входных клемм AC |
18...10 AWG, одножильный, до 6 мм² |
| Провод для выходных клемм DC |
12...10 AWG, одножильный, до 6 мм² |
| Провод для сигнального разъема |
24...16 AWG, одножильный, до 1,5 мм² |
| Длина зачистки для входных и выходных клемм |
10...11 мм |
| Длина зачистки для сигнального разъема |
8...9 мм |
| Момент затяжки винтовых клемм входа и выхода |
5 lb-in |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконечной цепи с параллельно подключенными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает установочную погрешность, влияние нестабильности сети и влияние нагрузки.
- При рабочей высоте свыше 2000 м для безвентиляторных моделей требуется температурное дерейтирование 3,5 °C на каждые 1000 м; для моделей с вентилятором 5 °C на каждые 1000 м.
- При длительной работе на полной мощности рекомендуются монтажные зазоры: 40 мм сверху, 20 мм снизу, 5 мм слева и справа. Если соседнее устройство является источником тепла, рекомендуется зазор 15 мм.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование. Для конечного оборудования должно быть повторно подтверждено соответствие требованиям по ЭМС.
- Маркировка RCM применяется на добровольной основе. Оборудование соответствует применимым стандартам IEC или AS/NZS, либо AS/NZS 3820, где это необходимо. Применение маркировки RCM соответствует AS/NZS 4417.1.
- Некоторые заводы или исполнения могут не иметь логотипа BIS; для уточнения исполнения требуется запрос поставщику.
