XDR-480E-24 - промышленный AC/DC источник питания на DIN рейку для преобразования сетевого напряжения в стабилизированное 24 В постоянного тока.
Расшифровка партномера
| Фрагмент партномера |
Значение |
| XDR |
Наименование серии ультратонких промышленных источников питания на DIN рейку |
| 480 |
Номинальная выходная мощность 480 Вт |
| E |
Экономичное исполнение |
| 24 |
Номинальное выходное напряжение 24 В |
Назначение
XDR-480E-24 представляет собой промышленный AC/DC источник питания мощностью 480 Вт в узком корпусе шириной 48 мм, предназначенный для установки на DIN рейку TS35/7.5 или TS35/15. Устройство преобразует входное переменное или постоянное напряжение в стабилизированное выходное напряжение 24 В постоянного тока и ориентировано на применение в системах промышленной автоматизации, технологическом оборудовании и силовых цепях управления.
Особенности
- Вход 85...264 В переменного тока с коррекцией коэффициента мощности.
- Узкий корпус шириной 48 мм.
- КПД до 96% для серии; для модели XDR-480E-24 типовое значение 95,5%.
- Потребление без нагрузки типично 1 Вт при 115 В AC и 230 В AC.
- Встроенная схема ограничения тока в режиме постоянного тока.
- Параллельная работа с распределением тока по методу droop mode, суммарно до 1920 Вт при конфигурации 3+1.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Безвентиляторное исполнение, охлаждение естественной конвекцией воздуха.
- Наличие релейного сигнала DC OK.
- Работа в широком диапазоне температур от минус 40 до плюс 70 °C.
- Работа на высоте до 5000 м в зависимости от применяемого стандарта.
- Установка на DIN рейку TS35/7.5 или TS35/15.
- Соответствие требованиям SELV.
Области применения
- Промышленные системы управления.
- Оборудование для производства полупроводников.
- Заводская автоматизация.
- Электромеханическая аппаратура.
- Зарядные устройства аккумуляторов.
Описание
XDR-480E-24 входит в серию экономичных ультратонких промышленных источников питания мощностью 480 Вт для монтажа на DIN рейку. Конструктивно изделие выполнено в корпусе шириной 48 мм, что позволяет уменьшить требуемое пространство в шкафу автоматики. Источник рассчитан на глобальное применение благодаря широкому диапазону входного напряжения 85...264 В переменного тока, а также допускает питание от 120...370 В постоянного тока.
Модель обеспечивает выход 24 В постоянного тока при номинальном токе 20 А и номинальной мощности 480 Вт. Предусмотрена регулировка выходного напряжения в диапазоне 24...29 В. Высокий КПД снижает тепловыделение, а безвентиляторное исполнение с естественной конвекцией повышает эксплуатационную надежность в промышленной среде.
Для контроля состояния предусмотрен встроенный релейный контакт DC OK. Для наращивания мощности допускается параллельная работа до четырех блоков с функцией распределения тока. Источник питания имеет комплекс защит, а также сертифицирован по ряду международных стандартов безопасности и электромагнитной совместимости.
Выходные параметры
| Параметр |
Значение для XDR-480E-24 |
| Номинальное выходное напряжение |
24 В |
| Номинальный выходной ток |
20 А |
| Диапазон выходного тока |
0...20 А |
| Номинальная мощность |
480 Вт |
| Пульсации и шум |
120 мВ пик-пик |
| Диапазон регулировки выходного напряжения |
24...29 В |
| Допуск по выходному напряжению |
±1,0% |
| Нестабильность по сети |
±0,5% |
| Нестабильность по нагрузке |
±1,0% |
| Время установления и нарастания |
1500 мс, 150 мс при 230 В AC; 3000 мс, 150 мс при 115 В AC при полной нагрузке |
| Время удержания |
15 мс при 230 В AC; 15 мс при 115 В AC при полной нагрузке |
Входные параметры
| Параметр |
Значение для XDR-480E-24 |
| Диапазон входного напряжения переменного тока |
85...264 В AC |
| Диапазон входного напряжения постоянного тока |
120...370 В DC |
| Диапазон частоты |
47...63 Гц |
| Потребление без нагрузки, типовое |
1 Вт при 115 В AC и 230 В AC |
| Коэффициент мощности, типовой |
более 0,95 при 230 В AC; более 0,98 при 115 В AC при полной нагрузке |
| КПД, типовой |
95,5% |
| Потребляемый ток, типовой |
6 А при 115 В AC; 3 А при 230 В AC |
| Пусковой ток, типовой |
15 А при 115 В AC; 30 А при 230 В AC, холодный старт |
| Ток утечки |
менее 1 мА при 240 В AC |
Защиты
| Параметр |
Значение для XDR-480E-24 |
| Защита от перегрузки |
105...130% от номинальной выходной мощности |
| Режим защиты от перегрузки при выходном напряжении менее 30% |
Режим hiccup, автоматическое восстановление после устранения причины |
| Режим ограничения тока |
Ограничение постоянного тока без отключения в диапазоне 30...100% номинального выходного напряжения, автоматическое восстановление после устранения причины |
| Защита от перенапряжения |
Максимум 35 В |
| Тип защиты от перенапряжения |
Режим hiccup, автоматическое восстановление после устранения причины |
| Защита от перегрева |
Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функции
| Параметр |
Значение для XDR-480E-24 |
| Параллельная работа |
До 1920 Вт максимум, до 4 устройств в схеме 3+1, режим droop mode |
| Релейный контакт DC OK |
Максимально 30 В DC 1 А, 30 В AC 0,5 А, активная нагрузка |
Условия эксплуатации
| Параметр |
Значение для XDR-480E-24 |
| Рабочая температура |
от минус 40 до плюс 70 °C |
| Рабочая влажность |
20...95% относительной влажности, без конденсации |
| Температура хранения |
от минус 40 до плюс 85 °C |
| Влажность при хранении |
10...95% относительной влажности, без конденсации |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0...50 °C |
| Вибрация |
Компонент: 10...500 Гц, 2G, 10 мин на цикл, 60 мин по осям X, Y, Z; монтаж в соответствии с IEC60068-2-6 |
Электромагнитная совместимость и безопасность
| Параметр |
Значение |
| Стандарты безопасности |
IEC 62368-1, IEC 61558-1, IEC 61558-2-16, IEC 61010-1, IEC 61010-2-201 |
| Сертификация CB |
IEC 62368-1, IEC 61558-1/-2-16, IEC 61010-1/-2-201 |
| Сертификация TUV |
BS EN/EN 62368-1, BS EN/EN 61558-1/-2-16, BS EN/EN 61010-1/-2-201 |
| Сертификация UL |
UL/CUL 61010-1/-2-201 |
| Сертификация CCC |
GB4943.1 |
| Сертификация BSMI |
CNS15598-1 |
| Сертификация EAC |
TPTC004 approved |
| KC/BIS |
KC 62368-1 и BIS IS 13252 Part 1, по запросу |
| Категория перенапряжения |
IEC/EN 61558-1/-2-16: OVC III до 2000 м; IEC/EN/UL 61010-1/-2-201: OVC II до 5000 м; IEC/EN 62368-1: OVC II до 5000 м |
| Безопасное сверхнизкое напряжение |
IEC/EN 61558-2-16: SELV; IEC/EN 62368-1: SELV / ES1 |
| Испытательное напряжение изоляции |
Вход-выход: 4 кВ AC; вход-FG: 2 кВ AC; выход-FG: 1,5 кВ AC; выход-DC OK: 0,5 кВ AC |
| Сопротивление изоляции |
Вход-выход, вход-FG, выход-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС. Помехоэмиссия
| Параметр |
Стандарт |
Класс / уровень |
| Кондуктивные помехи |
BS EN/EN55032, BS EN/EN61204-3, CNS15936, KS C 9832 |
Класс B |
| Излучаемые помехи |
BS EN/EN55032, BS EN/EN61204-3, CNS15936, KS C 9832 |
Класс B |
| Гармонические составляющие тока |
BS EN/EN61000-3-2 |
Класс A |
| Колебания напряжения и фликер |
BS EN/EN61000-3-3 |
Без указания класса |
ЭМС. Устойчивость к помехам
| Параметр |
Стандарт |
Уровень |
| Электростатический разряд |
BS EN/EN61000-4-2 |
Уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ при контакте; критерий A |
| Радиочастотное электромагнитное поле |
BS EN/EN61000-4-3 |
Уровень 3, 10 В/м; критерий A |
| Быстрые переходные процессы |
BS EN/EN61000-4-4 |
Уровень 3, 2 кВ; критерий A |
| Импульсные перенапряжения |
BS EN/EN61000-4-5 |
Уровень 4, 2 кВ линия-линия; уровень 4, 4 кВ линия-линия-корпус; критерий A |
| Кондуктивные радиочастотные помехи |
BS EN/EN61000-4-6 |
Уровень 3, 10 В; критерий A |
| Магнитное поле промышленной частоты |
BS EN/EN61000-4-8 |
Уровень 4, 30 А/м; критерий A |
| Общие стандарты устойчивости |
BS EN/EN55035, BS EN/EN61204-3, BS EN/EN61000-6-2, KS C 9835 |
Соответствует |
Надежность, габариты и упаковка
| Параметр |
Значение |
| MTBF |
1482,0 тыс. ч минимум по Telcordia SR-332 Bellcore; 258,3 тыс. ч минимум по MIL-HDBK-217F при 25 °C |

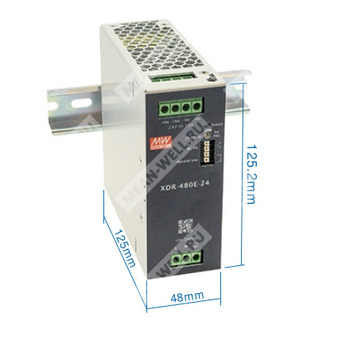

| Габариты |
48 x 125,2 x 125 мм |
| Масса |
890 г |
| Упаковка |
12 шт., 13 кг, 1,16 куб. фута |
Назначение выводов
Силовые выходные клеммы
| Номер контакта |
Назначение |
| 1, 2 |
Положительный выход +Vo |
| 3, 4 |
Отрицательный выход -Vo |
Управляющий разъем
| Номер контакта |
Назначение |
| 1, 2 |
Релейный контакт DC OK |
| 3, 4 |
Линия параллельной работы, связь распределения тока |
Входные клеммы
| Номер контакта |
Назначение |
| 1 |
AC/L или положительный вход постоянного тока +Vin |
| 2 |
AC/N или отрицательный вход постоянного тока -Vin |
| 3 |
FG |
Функциональные сведения
Релейный сигнал DC OK. При замкнутом контакте источник питания включен, выход в норме, сигнал DC OK активен. При разомкнутом контакте источник выключен либо зафиксировано состояние DC Fail. Максимальная коммутационная способность контакта составляет 30 В DC, 1 А или 30 В AC, 0,5 А при активной нагрузке.
Параллельная работа. XDR-480E-24 поддерживает встроенное распределение тока по методу droop mode и может подключаться параллельно максимум с четырьмя блоками для увеличения суммарной мощности.
- Разброс выходных напряжений между параллельно соединяемыми блоками должен быть менее 0,1 В.
- Суммарный выходной ток при параллельной работе не должен превышать значение: номинальный ток одного блока x число блоков x 0,9.
- Максимальное количество блоков при параллельной работе — 4.
- Параллельное соединение должно выполняться короткими проводами большого сечения, после чего выход подключается к нагрузке.
- Минимальная нагрузка при параллельной работе должна быть более 7% от суммарной номинальной нагрузки.
- Если суммарная нагрузка менее 7% от номинальной, возможна работа только одного блока как ведущего, а остальные могут перейти в режим ожидания; их светодиоды и реле не будут активны.
- Для включения режима параллельной работы линия P LINK должна быть закорочена локально.
- После перегрузки или короткого замыкания в параллельном режиме для восстановления требуется повторное включение питания.
- В режиме параллельной работы регулирование организовано с понижением выходного напряжения под нагрузкой. Для XDR-480E-24 типично: при холостом ходе 24 В, при нагрузке 0...100% выходное напряжение изменяется примерно от 24 В до 23 В.
Монтаж и подключение
Источник питания предназначен для установки на DIN рейку TS35/7.5 или TS35/15.
Рекомендуемые проводники
| Цепь |
Провод, AWG |
Максимальное сечение |
Длина зачистки |
Момент затяжки |
| Вход AC |
18...10 AWG |
6 мм² |
10...11 мм |
5 lb-in |
| Выход DC для XDR-480E-24 |
16...10 AWG |
6 мм² |
10...11 мм |
5 lb-in |
| Сигнальный разъем |
24...16 AWG |
1,5 мм² |
8...9 мм |
не указано |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконцованной параллельно включенными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает погрешность установки, нестабильность по сети и нестабильность по нагрузке.
- При эксплуатации выше 2000 м снижение допустимой температуры окружающей среды составляет 3,5 °C на каждые 1000 м для безвентиляторных моделей и 5 °C на каждые 1000 м для моделей с вентилятором.
- Рекомендуемые монтажные зазоры при длительной работе на полной мощности: 40 мм сверху, 20 мм снизу, 5 мм слева и справа. Если соседнее устройство является источником тепла, рекомендуется зазор 15 мм.
- Источник питания рассматривается как компонент, устанавливаемый в состав конечного оборудования. Конечное оборудование должно быть повторно проверено на соответствие требованиям по ЭМС.
- Маркировка RCM применяется на добровольной основе. Оборудование соответствует применимым стандартам IEC или AS/NZS, а также AS/NZS 3820, где это необходимо. Применение маркировки RCM соответствует AS/NZS 4417.1.
- Некоторые партии или исполнения могут не иметь логотипа BIS; по таким исполнениям требуется уточнение у поставщика.
