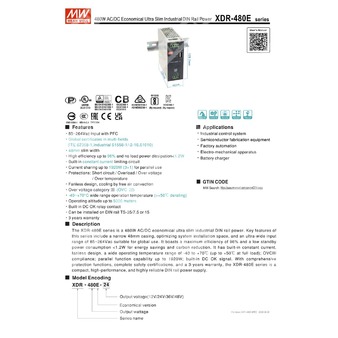

XDR-480E-36 - AC/DC источник питания на DIN рейку мощностью 480 Вт с номинальным выходом 36 В для промышленного электропитания.
Назначение
XDR-480E-36 представляет собой экономичный ультратонкий промышленный источник питания AC/DC для установки на DIN рейку. Устройство предназначено для преобразования входного переменного или постоянного напряжения в стабилизированное выходное напряжение 36 В постоянного тока с высокой эффективностью, встроенной коррекцией коэффициента мощности, полным набором защит и возможностью параллельной работы нескольких блоков.
Расшифровка партномера
| Часть партномера |
Значение |
| XDR |
Серия промышленных AC/DC источников питания на DIN рейку |
| 480 |
Номинальная выходная мощность 480 Вт |
| E |
Экономичное исполнение |
| 36 |
Номинальное выходное напряжение 36 В постоянного тока |
Особенности
- Вход 85...264 В переменного тока со встроенной коррекцией коэффициента мощности.
- Международные сертификаты для различных областей применения, включая ITE, промышленное оборудование, трансформаторные и измерительные стандарты.
- Узкий корпус шириной 48 мм.
- КПД до 96%.
- Малая потребляемая мощность без нагрузки.
- Встроенная схема ограничения тока в режиме постоянного тока.
- Поддержка распределения тока при параллельной работе до 1920 Вт в конфигурации 3+1.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Безвентиляторное исполнение с охлаждением естественной конвекцией воздуха.
- Категория перенапряжения III.
- Широкий диапазон рабочей температуры от минус 40 до плюс 70 °C с дерейтингом выше плюс 50 °C.
- Работа на высоте до 5000 м.
- Встроенный релейный контакт DC OK.
- Установка на DIN рейки TS-35/7.5 или TS-35/15.
Области применения
- Промышленные системы управления.
- Оборудование для производства полупроводников.
- Заводская автоматизация.
- Электромеханическая аппаратура.
- Зарядные устройства аккумуляторов.
Описание
Серия XDR-480E представляет собой линейку источников питания AC/DC мощностью 480 Вт в узком корпусе шириной 48 мм, что позволяет эффективно использовать монтажное пространство шкафа автоматики. Модель XDR-480E-36 рассчитана на глобальное применение благодаря широкому диапазону входного напряжения 85...264 В переменного тока и допускает также питание от источника постоянного напряжения 120...370 В.
Источник питания характеризуется высокой эффективностью, низким энергопотреблением без нагрузки, безвентиляторной конструкцией и широким температурным диапазоном эксплуатации. Встроенная функция ограничения тока, релейная сигнализация исправности выходного напряжения и режим параллельной работы делают устройство пригодным для применения в отказоустойчивых и наращиваемых системах электропитания промышленной электроники.
Выходные параметры
| Параметр |
Значение для XDR-480E-36 |
| Номинальное выходное напряжение |
36 В |
| Номинальный выходной ток |
13,3 А |
| Диапазон выходного тока |
0...13,3 А |
| Номинальная выходная мощность |
478,8 Вт |
| Пульсации и шум |
150 мВ пик-пик |
| Диапазон регулировки выходного напряжения |
36...42 В |
| Точность установки выходного напряжения |
±1,0% |
| Стабилизация по линии |
±0,5% |
| Стабилизация по нагрузке |
±1,0% |
| Время запуска, нарастания |
1500 мс, 150 мс при 230 В AC; 3000 мс, 150 мс при 115 В AC и полной нагрузке |
| Время удержания |
15 мс при 230 В AC; 15 мс при 115 В AC и полной нагрузке |
Входные параметры
| Параметр |
Значение для XDR-480E-36 |
| Диапазон входного напряжения переменного тока |
85...264 В AC |
| Диапазон входного напряжения постоянного тока |
120...370 В DC |
| Диапазон частоты |
47...63 Гц |
| Коэффициент мощности |
более 0,95 при 230 В AC; более 0,98 при 115 В AC при полной нагрузке |
| Типовой КПД |
95,5% |
| Типовой входной ток |
6 А при 115 В AC; 3 А при 230 В AC |
| Пусковой ток |
15 А при 115 В AC; 30 А при 230 В AC, холодный старт |
| Ток утечки |
менее 1 мА при 240 В AC |
| Потребляемая мощность без нагрузки |
1,2 Вт при 115 В AC и 230 В AC |
Защиты
| Параметр |
Значение для XDR-480E-36 |
| Защита от перегрузки |
Срабатывание при 105...130% от номинальной выходной мощности |
| Режим защиты от перегрузки при выходном напряжении менее 30% |
Режим hiccup, автоматическое восстановление после устранения причины |
| Режим защиты от перегрузки в диапазоне 30...100% номинального выходного напряжения |
Ограничение тока в режиме постоянного тока без отключения, автоматическое восстановление после устранения причины |
| Защита от перенапряжения |
Максимум 50 В |
| Реакция на перенапряжение |
Режим hiccup, автоматическое восстановление после устранения причины |
| Защита от перегрева |
Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функции
| Параметр |
Значение для XDR-480E-36 |
| Параллельная работа |
До 1920 Вт максимум, до 4 блоков в конфигурации 3+1, режим droop mode |
| Релейный контакт DC OK |
Максимальные параметры контакта 30 В DC / 1 А, 30 В AC / 0,5 А, активная нагрузка |
Параметры окружающей среды
| Параметр |
Значение для XDR-480E-36 |
| Рабочая температура |
от -40 до +70 °C |
| Рабочая влажность |
20...95% RH без конденсации |
| Температура хранения |
от -40 до +85 °C |
| Влажность при хранении |
10...95% RH без конденсации |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0...50 °C |
| Вибрация |
Компоненты: 10...500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z; монтаж в соответствии с IEC60068-2-6 |
Безопасность и электромагнитная совместимость
| Параметр |
Значение |
| Стандарты безопасности CB |
IEC 62368-1, IEC 61558-1/2-16, IEC 61010-1/-2-201 |
| Стандарты безопасности TÜV |
BS EN/EN 62368-1, BS EN/EN 61558-1/-2-16, BS EN/EN 61010-1/-2-201 |
| Стандарты безопасности UL |
UL/cUL 61010-1/-2-201 |
| Стандарты безопасности CCC |
GB4943.1 |
| Стандарты безопасности BSMI |
CNS15598-1 |
| Стандарты безопасности EAC |
TPTC004 |
| Стандарты безопасности KC/BIS |
KC 62368-1 и BIS IS 13252 (Part 1), по запросу |
| Категория перенапряжения |
IEC/EN 61558-1/-2-16: OVC III до 2000 м; IEC/EN/UL 61010-1/-2-201: OVC II до 5000 м; IEC/EN 62368-1: OVC II до 5000 м |
| Безопасное сверхнизкое напряжение |
IEC/EN 61558-2-16: SELV; IEC/EN 62368-1: SELV / ES1 |
| Испытательное напряжение изоляции |
Вход-выход 4 кВ AC; вход-земля 2 кВ AC; выход-земля 1,5 кВ AC; выход-DC OK 0,5 кВ AC |
| Сопротивление изоляции |
Вход-выход, вход-земля, выход-земля: 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС. Помехоэмиссия
| Параметр |
Стандарт |
Класс / уровень |
| Кондуктивные помехи |
BS EN/EN55032 (CISPR32), BS EN/EN61204-3, CNS15936, KS C 9832 |
Класс B |
| Излучаемые помехи |
BS EN/EN55032 (CISPR32), BS EN/EN61204-3, CNS15936, KS C 9832 |
Класс B |
| Гармонический ток |
BS EN/EN61000-3-2 |
Класс A |
| Колебания напряжения и фликер |
BS EN/EN61000-3-3 |
Соответствует |
ЭМС. Устойчивость к помехам
| Параметр |
Стандарт |
Уровень / критерий |
| Электростатический разряд |
BS EN/EN61000-4-2 |
Уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ при контакте; критерий A |
| Радиочастотное электромагнитное поле |
BS EN/EN61000-4-3 |
Уровень 3, 10 В/м; критерий A |
| Быстрые переходные процессы / пакеты импульсов |
BS EN/EN61000-4-4 |
Уровень 3, 2 кВ; критерий A |
| Импульсные перенапряжения |
BS EN/EN61000-4-5 |
Уровень 4, 2 кВ линия-линия; уровень 4, 4 кВ линия-линия-корпус; критерий A |
| Кондуктивные радиочастотные помехи |
BS EN/EN61000-4-6 |
Уровень 3, 10 В; критерий A |
| Магнитное поле промышленной частоты |
BS EN/EN61000-4-8 |
Уровень 4, 30 А/м; критерий A |
| Общие стандарты устойчивости |
BS EN/EN55035, BS EN/EN61204-3, BS EN/EN61000-6-2, KS C 9835 |
Соответствует |
Надежность, размеры и упаковка
| Параметр |
Значение |
| MTBF |
1482,0 тыс. ч минимум по Telcordia SR-332 (Bellcore); 258,3 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры |
48 x 125,2 x 125 мм (Ш x В x Г) |
| Масса |
890 г |
| Упаковка |
12 шт.; 13 кг; 1,16 куб. фута |
Подключение и механическое исполнение

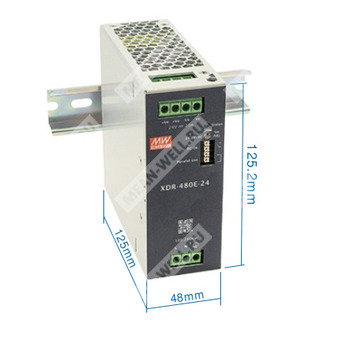

Габариты корпуса: 48 x 125,2 x 125 мм.
Исполнение корпуса: Case No.303.
Монтаж: на DIN рейку TS35/7.5 или TS35/15.
Назначение выводов
Силовые выходные клеммы
| Номер вывода |
Назначение |
| 1, 2 |
Выход постоянного тока +Vo |
| 3, 4 |
Выход постоянного тока -Vo |
Сигнальный разъем
| Номер вывода |
Назначение |
| 1, 2 |
Релейный контакт DC OK |
| 3, 4 |
Линия параллельной работы, связь распределения тока |
Входные клеммы
| Номер вывода |
Назначение |
| 1 |
AC/L или +Vin для входа постоянного тока |
| 2 |
AC/N или -Vin для входа постоянного тока |
| 3 |
FG |
Рекомендуемое подключение проводов
| Параметр |
Входные клеммы AC |
Выходные клеммы DC |
Сигнальный разъем |
| Максимальное сечение однопроволочного проводника |
6 мм² |
6 мм² |
1,5 мм² |
| Диапазон AWG |
18...10 AWG |
16...10 AWG |
24...16 AWG |
| Длина снятия изоляции |
10...11 мм |
10...11 мм |
8...9 мм |
| Момент затяжки клемм |
5 lb-in |
5 lb-in |
не указан |
Функция релейного сигнала DC OK
| Состояние контакта |
Состояние источника питания |
| Контакт замкнут |
Источник включен, выход в норме, DC OK |
| Контакт разомкнут |
Источник выключен или отказ по выходу DC |
| Максимальная нагрузка контакта |
30 В DC / 1 А, 30 В AC / 0,5 А, активная нагрузка |
Параллельная работа
XDR-480E-36 поддерживает встроенную функцию распределения тока в режиме droop mode и может подключаться параллельно в количестве до 4 источников питания для увеличения суммарной выходной мощности.
- Разность выходных напряжений между параллельно включаемыми блоками должна быть менее 0,1 В.
- Суммарный выходной ток при параллельной работе не должен превышать значение: номинальный ток одного блока × количество блоков × 0,9.
- Максимально допускается 4 блока в параллель.
- Параллельное соединение должно выполняться короткими проводами большого сечения с последующим подключением к нагрузке.
- Минимальная выходная нагрузка при параллельной работе должна быть более 7% от суммарной номинальной нагрузки.
- Если суммарная нагрузка менее 7% от номинальной, возможна работа только одного блока как ведущего; остальные могут перейти в режим ожидания, при этом их светодиоды и реле не активируются.
- Линии P LINK должны быть замкнуты локально для разрешения параллельной работы.
- После перегрузки или короткого замыкания в режиме параллельной работы для восстановления требуется повторная подача питания.
- В режиме параллельной работы выходное напряжение снижается с ростом нагрузки; для серии указано, что при номинальной нагрузке оно приблизительно на 4% ниже напряжения холостого хода, для версии 12 В — приблизительно на 7%.
Примечания
| № |
Содержание |
| 1 |
Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 |
Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконечной 0,1 мкФ и 47 мкФ параллельным конденсатором. |
| 3 |
Допуск включает допуск установки, стабилизацию по линии и стабилизацию по нагрузке. |
| 4 |
При высоте эксплуатации свыше 2000 м температурный дерейтинг для безвентиляторных моделей составляет 3,5 °C на каждые 1000 м, для моделей с вентилятором — 5 °C на каждые 1000 м. |
| 5 |
Рекомендуемые монтажные зазоры при длительной работе на полной мощности: 40 мм сверху, 20 мм снизу, 5 мм слева и справа. Если соседнее устройство является источником тепла, рекомендуется зазор 15 мм. |
| 6 |
Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование. Конечное оборудование должно быть повторно проверено на соответствие требованиям по электромагнитной совместимости. |
| 7 |
Маркировка RCM применяется на добровольной основе. Оборудование соответствует применимым стандартам IEC или AS/NZS, либо AS/NZS 3820, где это применимо. Использование маркировки RCM соответствует AS/NZS 4417.1. |
| 8 |
Некоторые заводы или исполнения могут не иметь логотипа BIS; для уточнения требуется обращение к поставщику. |
