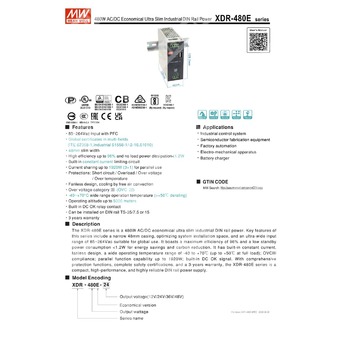

XDR-480E-48 - промышленный AC/DC источник питания на DIN рейку для преобразования сетевого напряжения в стабилизированное напряжение 48 В постоянного тока.
Расшифровка партномера
| Элемент обозначения |
Значение |
| XDR |
Наименование серии источников питания для установки на DIN рейку |
| 480 |
Номинальная выходная мощность 480 Вт |
| E |
Экономичное исполнение |
| 48 |
Номинальное выходное напряжение 48 В постоянного тока |
Назначение и общее описание
XDR-480E-48 относится к серии экономичных ультратонких промышленных источников питания AC/DC мощностью 480 Вт для монтажа на DIN рейку. Исполнение с шириной корпуса 48 мм ориентировано на применение в шкафах автоматизации и распределённых системах управления, где критичны плотность монтажа, тепловой режим и надёжность питания.
Модель рассчитана на работу от однофазной сети переменного тока в широком диапазоне входного напряжения 85...264 В AC, оснащена коррекцией коэффициента мощности, имеет высокий КПД до 96% и реализует естественное охлаждение без вентилятора. Источник питания формирует стабилизированное выходное напряжение 48 В DC с возможностью подстройки в диапазоне 48...55 В. Предусмотрены встроенный релейный сигнал исправности DC OK, защита от короткого замыкания, перегрузки, перенапряжения и перегрева, а также возможность параллельной работы по схеме распределения тока.
Особенности
- Вход 85...264 В AC с коррекцией коэффициента мощности.
- Узкий корпус шириной 48 мм.
- КПД до 96%.
- Потребляемая мощность без нагрузки типично 1,2 Вт.
- Встроенная схема ограничения тока постоянного уровня.
- Параллельная работа с распределением тока до 1920 Вт при конфигурации 3+1.
- Комплекс защит: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Безвентиляторное исполнение, охлаждение свободной конвекцией воздуха.
- Категория перенапряжения OVC III для IEC/EN 61558-1/-2-16 при высоте до 2000 м.
- Работа при температуре окружающей среды от -40 до +70 °C с дерейтингом выше +50 °C.
- Эксплуатация на высоте до 5000 м.
- Встроенный релейный контакт DC OK.
- Монтаж на DIN рейку TS35/7.5 или TS35/15.
Области применения
- Промышленные системы управления.
- Оборудование для производства полупроводников.
- Фабричная автоматизация.
- Электромеханическая аппаратура.
- Зарядные устройства аккумуляторных батарей.
Выходные параметры
| Параметр |
Значение для XDR-480E-48 |
| Номинальное выходное напряжение |
48 В DC |
| Номинальный выходной ток |
10 А |
| Диапазон выходного тока |
0...10 А |
| Номинальная мощность |
480 Вт |
| Пульсации и шум, максимум |
150 мВ пик-пик |
| Диапазон регулировки выходного напряжения |
48...55 В |
| Суммарная точность по напряжению |
±1,0% |
| Линейная стабилизация |
±0,5% |
| Стабилизация по нагрузке |
±1,0% |
| Время установления, типично |
1500 мс |
| Время нарастания, типично |
150 мс при 230 В AC, полной нагрузке |
| Время удержания, типично |
15 мс при 230 В AC; 15 мс при 115 В AC, полной нагрузке |
Входные параметры
| Параметр |
Значение для XDR-480E-48 |
| Диапазон входного напряжения переменного тока |
85...264 В AC |
| Диапазон входного напряжения постоянного тока |
120...370 В DC |
| Диапазон частоты сети |
47...63 Гц |
| Потребляемая мощность без нагрузки, типично |
1,2 Вт при 115 В AC и 230 В AC |
| Коэффициент мощности, типично |
PF > 0,95 при 230 В AC; PF > 0,98 при 115 В AC, полной нагрузке |
| КПД, типично |
96% |
| Потребляемый ток, типично |
6 А при 115 В AC; 3 А при 230 В AC |
| Пусковой ток, типично |
30 А при 230 В AC; 15 А при 115 В AC, холодный старт |
| Ток утечки |
< 1 мА при 240 В AC |
Защиты
| Параметр |
Значение для XDR-480E-48 |
| Защита от перегрузки |
105...130% от номинальной выходной мощности |
| Режим защиты от перегрузки |
При выходном напряжении ниже 30% - режим hiccup с автоматическим восстановлением после устранения неисправности; в диапазоне 30...100% от номинального выходного напряжения - ограничение тока постоянного уровня без отключения, с автоматическим восстановлением после устранения неисправности |
| Защита от перенапряжения |
Максимум 63 В |
| Тип защиты от перенапряжения |
Режим hiccup с автоматическим восстановлением после устранения неисправности |
| Защита от перегрева |
Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Функциональные возможности
| Параметр |
Значение для XDR-480E-48 |
| Параллельная работа |
До 1920 Вт максимум, до 4 блоков по схеме 3+1, режим droop mode |
| Релейный контакт DC OK |
Максимальная нагрузка контакта 30 В DC / 1 А, 30 В AC / 0,5 А, активная нагрузка |
Условия эксплуатации и окружающая среда
| Параметр |
Значение для XDR-480E-48 |
| Рабочая температура |
-40...+70 °C |
| Относительная влажность при работе |
20...95% RH, без конденсации |
| Температура хранения |
-40...+85 °C |
| Влажность при хранении |
10...95% RH, без конденсации |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0...50 °C |
| Вибрация |
Компонент: 10...500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z; монтаж в соответствии с IEC60068-2-6 |
| Рабочая высота |
До 5000 м |
Электрическая прочность, изоляция и категории
| Параметр |
Значение |
| Испытательное напряжение изоляции между входом и выходом |
4 кВ AC |
| Испытательное напряжение изоляции между входом и землёй |
2 кВ AC |
| Испытательное напряжение изоляции между выходом и землёй |
1,5 кВ AC |
| Испытательное напряжение изоляции между выходом и DC OK |
0,5 кВ AC |
| Сопротивление изоляции |
100 МОм между входом и выходом, входом и землёй, выходом и землёй; измерение при 500 В DC, 25 °C, 70% RH |
| Категория перенапряжения |
IEC/EN 61558-1/-2-16: OVC III, высота до 2000 м; IEC/EN/UL 61010-1/-2-201: OVC II, высота до 5000 м; IEC/EN 62368-1: OVC II, высота до 5000 м |
| Безопасное сверхнизкое напряжение |
IEC/EN 61558-2-16: SELV; IEC/EN 62368-1: SELV / ES1 |
Электромагнитная совместимость
| Эмиссия |
Стандарт |
Класс / уровень |
| Кондуктивные помехи |
BS EN/EN55032 (CISPR32), BS EN/EN61204-3, CNS15936, KS C 9832 |
Класс B |
| Излучаемые помехи |
BS EN/EN55032 (CISPR32), BS EN/EN61204-3, CNS15936, KS C 9832 |
Класс B |
| Гармонические составляющие тока |
BS EN/EN61000-3-2 |
Класс A |
| Колебания напряжения и фликер |
BS EN/EN61000-3-3 |
— |
| Устойчивость к воздействиям |
Стандарт |
Уровень / критерий |
| Электростатический разряд |
BS EN/EN61000-4-2 |
Уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ при контакте; критерий A |
| Радиочастотное электромагнитное поле |
BS EN/EN61000-4-3 |
Уровень 3, 10 В/м; критерий A |
| Быстрые переходные процессы |
BS EN/EN61000-4-4 |
Уровень 3, 2 кВ; критерий A |
| Импульсные перенапряжения |
BS EN/EN61000-4-5 |
Уровень 4, 2 кВ линия-линия; уровень 4, 4 кВ линия-линия-корпус; критерий A |
| Кондуктивные ВЧ помехи |
BS EN/EN61000-4-6 |
Уровень 3, 10 В; критерий A |
| Магнитное поле промышленной частоты |
BS EN/EN61000-4-8 |
Уровень 4, 30 А/м; критерий A |
| Комплекс стандартов устойчивости |
BS EN/EN55035, BS EN/EN61204-3, BS EN/EN61000-6-2, KS C 9835 |
Соответствует |
Нормативные соответствия и сертификация
| Направление |
Соответствие |
| CB |
IEC 62368-1, IEC 61558-1/-2-16, IEC 61010-1/-2-201 |
| TUV |
BS EN/EN 62368-1, BS EN/EN 61558-1/-2-16, BS EN/EN 61010-1/-2-201 |
| UL |
UL/CUL 61010-1/-2-201 |
| CCC |
GB4943.1 |
| BSMI |
CNS15598-1 |
| EAC |
TPTC004 approved |
| KC/BIS |
KC 62368-1 и BIS IS 13252 (Part 1), по запросу |
Параллельная работа и сигнализация
Источник питания имеет встроенную функцию распределения тока по методу droop mode и допускает параллельное соединение до 4 блоков для повышения суммарной выходной мощности.
| Параметр |
Требование / характеристика |
| Максимальное число блоков в параллели |
4 |
| Максимальная суммарная мощность |
1920 Вт |
| Разброс выходных напряжений между блоками |
Не более 0,1 В |
| Допустимый суммарный выходной ток |
Номинальный ток одного блока × число блоков × 0,9 |
| Минимальная нагрузка при параллельной работе |
Более 7% от суммарной номинальной нагрузки |
| Особенность работы при малой нагрузке |
При суммарной нагрузке менее 7% возможно, что активным останется только один ведущий блок, а остальные перейдут в режим ожидания; их индикаторы и реле не будут активны |
| Активация режима параллельной работы |
Линии P LINK должны быть локально закорочены |
| Восстановление после перегрузки или короткого замыкания в параллельном режиме |
Требуется повторное включение питания |
| Характер регулирования в параллельном режиме |
Выходное напряжение под нагрузкой ниже напряжения холостого хода примерно на 4% |
| Контрольный интерфейс |
Назначение |
| Контакты 1, 2 |
Релейный контакт DC OK |
| Контакты 3, 4 |
Линия Parallel Use Link для распределения тока |
| Состояние контакта DC OK |
Замкнут - источник включён, выход в норме; разомкнут - источник выключен или отказ по DC |
Механические данные и подключение
| Параметр |
Значение |
| Габаритные размеры |

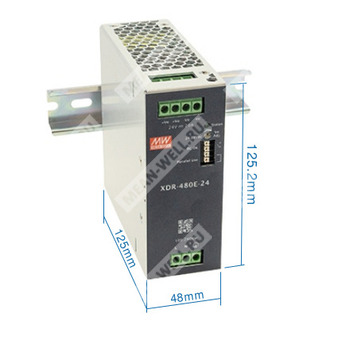

48 x 125,2 x 125 мм |
| Масса |
890 г |
| Монтаж |
На DIN рейку TS35/7.5 или TS35/15 |
| Корпус |
Case No.303 |
| Выводы силового выхода |
Назначение |
| 1, 2 |
Выход DC +Vo |
| 3, 4 |
Выход DC -Vo |
| Входные выводы |
Назначение |
| 1 |
AC/L или вход DC +Vin |
| 2 |
AC/N или вход DC -Vin |
| 3 |
FG |
| Рекомендуемое подключение проводов для XDR-480E-48 |
Значение |
| Силовой вход, одножильный провод |
До 6 мм², 18...10 AWG |
| Силовой выход, одножильный провод |
До 6 мм², 16...10 AWG |
| Сигнальный разъём, одножильный провод |
До 1,5 мм², 24...16 AWG |
| Длина зачистки для силового входа |
10...11 мм |
| Длина зачистки для силового выхода |
10...11 мм |
| Длина зачистки для сигнального разъёма |
8...9 мм |
| Момент затяжки винтовых клемм силового входа |
5 lb-in |
| Момент затяжки винтовых клемм силового выхода |
5 lb-in |
Надёжность и упаковка
| Параметр |
Значение |
| MTBF |
1482,0 тыс. ч минимум по Telcordia SR-332 (Bellcore); 258,3 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Упаковка |
12 шт. в упаковке, 13 кг, 1,16 куб. фута |
Описание
Серия XDR-480E представляет собой промышленные источники питания AC/DC мощностью 480 Вт в экономичном ультратонком исполнении для установки на DIN рейку. Ключевые особенности серии включают узкий корпус шириной 48 мм, что позволяет эффективно использовать монтажное пространство, а также широкий диапазон входного напряжения 85...264 В AC для применения в глобальных сетях электропитания.
Модель XDR-480E-48 характеризуется максимальным КПД 96% и низким потреблением без нагрузки менее 1,2 Вт, что способствует снижению энергопотребления. Источник питания имеет встроенное ограничение тока постоянного уровня, безвентиляторное исполнение, широкий диапазон рабочих температур от -40 до +70 °C, поддерживает параллельную работу до 1920 Вт и оснащён встроенным сигналом DC OK. Совокупность защитных функций, полных нормативных соответствий и компактного исполнения делает устройство пригодным для промышленного применения с повышенными требованиями к плотности монтажа и эксплуатационной надёжности.
Примечания
- Все параметры, специально не оговорённые отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, завершённой параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает начальную установку, линейную стабилизацию и стабилизацию по нагрузке.
- При рабочей высоте более 2000 м снижение допустимой температуры окружающей среды составляет 3,5 °C на каждые 1000 м для моделей без вентилятора и 5 °C на каждые 1000 м для моделей с вентилятором.
- Для длительной работы на полной мощности рекомендуются монтажные зазоры: 40 мм сверху, 20 мм снизу, 5 мм слева и справа. Если соседнее устройство является источником тепла, рекомендуется зазор 15 мм.
- Источник питания рассматривается как компонент, устанавливаемый в состав конечного оборудования. Конечное оборудование должно быть повторно проверено на соответствие требованиям по электромагнитной совместимости.
- Маркировка RCM наносится на добровольной основе. Оборудование соответствует применимым стандартам IEC или AS/NZS, либо AS/NZS 3820, где это требуется. Применение маркировки RCM соответствует AS/NZS 4417.1.
- Некоторые заводы или исполнения могут не иметь логотипа BIS; по данному вопросу требуется уточнение у поставщика.
