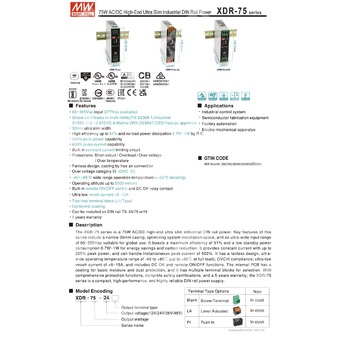

XDR-75-12 - AC/DC источник питания на DIN рейку мощностью 75 Вт с выходом 12 В для промышленного применения.
Расшифровка партномера
| Фрагмент партномера |
Значение |
| XDR |
Серия ультратонких промышленных AC/DC источников питания на DIN рейку |
| 75 |
Номинальная выходная мощность 75 Вт |
| 12 |
Номинальное выходное напряжение 12 В |
| Отсутствие суффикса |
Исполнение с винтовыми клеммами |
Назначение
XDR-75-12 представляет собой промышленный AC/DC источник питания серии XDR-75 для установки на DIN рейку TS35/7.5 или TS35/15. Устройство предназначено для преобразования сетевого переменного или постоянного входного напряжения в стабилизированное выходное напряжение 12 В постоянного тока с номинальной мощностью 74,88 Вт. Источник питания ориентирован на применение в системах промышленного управления, автоматизации, электромеханической аппаратуре и оборудовании полупроводникового производства.
Особенности
- Ультраширокий диапазон входного напряжения 85...305 В AC, допускается питание от 277 В AC.
- Возможность питания от постоянного напряжения 80...431 В DC.
- Ультратонкий корпус шириной 30 мм.
- Высокий КПД до 89% для исполнения 12 В.
- Низкое потребление без нагрузки: 0,7 Вт в режиме удаленного отключения и 1,5 Вт в режиме удаленного включения.
- Пиковая мощность до 200% от номинальной в течение 5 секунд.
- Кратковременная перегрузочная способность по току до 500% номинального тока в течение 4 мс.
- Встроенная схема ограничения тока по принципу постоянного тока.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Безвентиляторное исполнение, охлаждение естественной конвекцией.
- Поддержка удаленного включения/выключения.
- Наличие релейного сигнала исправности выхода DC OK.
- Малый пусковой ток.
- Покрытие печатной платы для базовой защиты от влаги и пыли.
- Работа при высоте установки до 5000 м.
- Категория перенапряжения III для части норм IEC/EN 61558-1/-2-16 при высоте до 2000 м; категория II по IEC/EN/UL 61010-1/-2-201 и IEC/EN 62368-1 при высоте до 5000 м.
Области применения
- Системы промышленного управления.
- Оборудование для производства полупроводников.
- Фабричная автоматизация.
- Электромеханическая аппаратура.
Описание
Серия XDR-75 представляет собой высококлассные ультратонкие промышленные источники питания мощностью 75 Вт для монтажа на DIN рейку. Модель XDR-75-12 выполнена в корпусе шириной 30 мм, что позволяет уменьшить занимаемое пространство в шкафу автоматики. Источник рассчитан на глобальное применение благодаря широкому входному диапазону 85...305 В переменного тока.
Модель характеризуется высоким КПД 89% и пониженным энергопотреблением в режимах без нагрузки. Устройство обеспечивает режим постоянного тока с поддержкой пиковой мощности до 200% и способно выдерживать импульсные пиковые токи до 500% номинального уровня. Безвентиляторная конструкция обеспечивает охлаждение свободной конвекцией и повышает эксплуатационную надежность в промышленной среде.
Источник питания допускает эксплуатацию в широком диапазоне температур от -40 до +85 °C с учетом кривой снижения нагрузки. Конструкцией предусмотрены функции DC OK и удаленного управления включением/выключением. Внутренняя печатная плата имеет защитное покрытие, повышающее устойчивость к воздействию пыли и влаги.
Выходные параметры
| Параметр |
Значение |
| Номинальное выходное напряжение |
12 В DC |
| Диапазон выходного тока |
0...6,24 А |
| Номинальная мощность |
74,88 Вт |
| Пиковый ток в течение 5 с |
12,5 А |
| Пиковая мощность в течение 5 с |
150 Вт |
| Размах пульсаций и шума, не более |
100 мВ пик-пик |
| Диапазон регулировки выходного напряжения |
12...15 В |
| Точность установки выходного напряжения |
±1,0% |
| Нестабильность по сети |
±0,5% |
| Нестабильность по нагрузке |
±1,0% |
| Время запуска, типовое |
1200 мс |
| Время нарастания, типовое |
60 мс при 230 В AC |
| Время удержания, типовое |
16 мс при 230 В AC, 10 мс при 115 В AC, при полной нагрузке |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения переменного тока |
85...305 В AC |
| Диапазон входного напряжения постоянного тока |
80...431 В DC |
| Снижение нагрузки при 80 В DC |
50% нагрузки |
| Диапазон входной частоты |
47...63 Гц |
| КПД, типовой |
89% |
| Потребление без нагрузки, удаленное отключение |
0,7 Вт при 115 В AC и 230 В AC |
| Потребление без нагрузки, удаленное включение |
1,5 Вт при 115 В AC и 230 В AC |
| Входной ток, типовой |
1,5 А при 115 В AC; 0,9 А при 230 В AC; 0,8 А при 277 В AC |
| Пусковой ток, типовой, холодный старт |
6 А при 115 В AC; 10 А при 230 В AC; 15 А при 277 В AC |
| Ток утечки |
менее 1 мА при 240 В AC; менее 1,5 мА при 277 В AC |
Защиты
| Параметр |
Значение |
| Защита от перегрузки |
105...200% от номинальной выходной мощности более 5 с, затем ограничение по току на уровне номинального тока без отключения при выходном напряжении 10...100% от номинального; ограничение по току или защелкивание при выходном напряжении менее 10% от номинального |
| Защита от перенапряжения |
16...19 В |
| Режим защиты от перенапряжения |
Отключение выходного напряжения, восстановление после повторной подачи питания |
| Защита от перегрева |
Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функции и сигналы
| Параметр |
Значение |
| Релейный контакт DC OK |
Максимальные коммутируемые параметры: 30 В DC / 1 А, 30 В AC / 0,5 А, активная нагрузка |
| Удаленное включение |
Между RC+ и RC- поддерживать менее 0,5 В DC или оставить разомкнутым |
| Удаленное отключение |
Между RC+ и RC- поддерживать 4...5 В DC от внешнего источника |
| Кратковременная пиковая токовая способность |
500% от номинального тока в течение 4 мс |
Параметры окружающей среды
| Параметр |
Значение |
| Рабочая температура |
от -40 до +85 °C |
| Рабочая температура при полной нагрузке |
до +60 °C согласно кривой снижения нагрузки |
| Рабочая влажность |
20...95% относительной влажности, без конденсации |
| Температура хранения |
от -40 до +85 °C |
| Влажность при хранении |
10...95% относительной влажности, без конденсации |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0...60 °C на выходе |
| Вибрация |
Компоненты: 10...500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z; монтаж: соответствие IEC60068-2-6 |
| Максимальная высота эксплуатации |
5000 м |
Пиковая мощность и перегрузочная способность
| Параметр |
Значение |
| Максимальная длительность пикового режима |
до 5 с |
| Максимальный коэффициент заполнения |
до 35% |
| Условие по средней мощности |
Средняя выходная мощность не должна превышать номинальную |
| Импульсная нагрузка |
Просадка выходного напряжения |
Время для XDR-75-12 |
| 3 x Iном |
75% |
6 мс |
| 4 x Iном |
60% |
3 мс |
| 5 x Iном |
40% |
2 мс |
| 6 x Iном |
25% |
не указано |
Безопасность и ЭМС
| Параметр |
Значение |
| Стандарты безопасности |
IEC62368-1, IEC61558-1/-2-16, IEC61010-1/-2-201; BS EN/EN62368-1, BS EN/EN61558-1/-2-16, BS EN/EN61010-1/-2-201; UL121201/CSA C22.2 No.213.17 Class I, Division 2 Group A, B, C, D Hazardous Locations T4; UL61010-1/-2-201; GB4943.1; CNS15598-1; TPTC004; Marine DNV approved; SEMI F47 approved; KC62368-1 и BIS IS 13252 (Part 1) по запросу |
| Категория перенапряжения |
IEC/EN 61558-1/-2-16: категория III, высота до 2000 м; IEC/EN/UL 61010-1/-2-201: категория II, высота до 5000 м; IEC/EN 62368-1: категория II, высота до 5000 м |
| Безопасное сверхнизкое напряжение |
IEC/EN 61558-2-16: SELV; IEC/EN 62368-1: SELV / ES1 |
| Испытательное напряжение изоляции |
Вход-выход: 4 кВ AC; вход-земля: 2 кВ AC; выход-земля: 1,5 кВ AC; выход-DC OK: 0,5 кВ AC |
| Сопротивление изоляции |
Вход-выход, вход-земля, выход-земля: 100 МОм / 500 В DC / 25 °C / 70% RH |
Электромагнитная эмиссия
| Параметр |
Стандарт |
Класс / уровень |
| Кондуктивные помехи |
BS EN/EN55032, BS EN/EN61204-3, CNS15936, KS C 9832 |
Класс B |
| Излучаемые помехи |
BS EN/EN55032, BS EN/EN61204-3, CNS15936, KS C 9832 |
Класс B |
| Гармонические составляющие тока |
BS EN/EN61000-3-2 |
Класс A |
| Фликер |
BS EN/EN61000-3-3 |
соответствует |
Электромагнитная устойчивость
| Параметр |
Стандарт |
Уровень / критерий |
| Электростатический разряд |
BS EN/EN61000-4-2 |
Уровень 4, 15 кВ по воздуху; уровень 4, 8 кВ контактный разряд; критерий A |
| Устойчивость к радиочастотному полю |
BS EN/EN61000-4-3 |
Уровень 3, 10 В/м; критерий A |
| Быстрые переходные процессы / импульсные помехи |
BS EN/EN61000-4-4 |
Уровень 4, 4 кВ; критерий A |
| Импульсное перенапряжение |
BS EN/EN61000-4-5 |
Уровень 4, 2 кВ линия-линия; уровень 4, 4 кВ линия-линия-земля/шасси; критерий A |
| Кондуктивные радиочастотные помехи |
BS EN/EN61000-4-6 |
Уровень 3, 10 В; критерий A |
| Магнитное поле промышленной частоты |
BS EN/EN61000-4-8 |
Уровень 4, 30 А/м; критерий A |
| Промышленная устойчивость |
BS EN/EN55035, BS EN/EN61204-3, BS EN/EN61000-6-2, KS C 9835 |
соответствует |
| Провал сетевого напряжения |
SEMI F47 |
испытано при 200 В AC |
Надежность, габариты и упаковка
| Параметр |
Значение |
| MTBF |
1907,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 333,9 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры |
30 x 125,2 x 116 мм (Ш x В x Г) |
| Масса |
496 г |
| Упаковка |
24 шт., 12,9 кг, 1,27 куб. фута |
Подключение и механические данные
| Группа клемм |
Номер контакта |
Назначение |
| Выход |
1 |
+Vo |
| Выход |
2, 3 |
-Vo |
| Управление |
1, 2 |
Релейный контакт DC OK |
| Управление |
3 |
RC+ |
| Управление |
4 |
RC- |
| Вход |
1 |
AC/L или +Vin DC |
| Вход |
2 |
AC/N или -Vin DC |
| Вход |
3 |
FG, защитное заземление |
Рекомендуемое подключение проводов
| Параметр |
Входные клеммы AC |
Выходные клеммы DC |
Сигнальный разъем |
| Одножильный провод |
до 6 мм² |
до 6 мм² |
до 1,5 мм² |
| Диапазон AWG |
16...10 AWG |
16...10 AWG |
24...16 AWG |
| Длина зачистки для исполнения с винтовыми клеммами |
10...11 мм |
10...11 мм |
8...9 мм |
| Момент затяжки для исполнения с винтовыми клеммами |
5 lb-in |
5 lb-in |
не применяется |
Монтаж
Источник питания предназначен для установки на DIN рейку TS35/7.5 или TS35/15.
Рекомендуемые монтажные зазоры при длительной работе на полной мощности: 40 мм сверху, 20 мм снизу, 5 мм слева и справа. Если соседнее устройство является источником тепла, рекомендуется зазор 15 мм.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершенной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает начальную установку, нестабильность по сети и нестабильность по нагрузке.
- Источник питания рассматривается как компонент, который устанавливается в конечное оборудование. Конечное оборудование должно быть повторно проверено на соответствие требованиям по ЭМС.
- Маркировка RCM применяется на добровольной основе. Оборудование соответствует применимым стандартам IEC или AS/NZS, либо AS/NZS 3820, где это необходимо. Применение маркировки RCM соответствует AS/NZS 4417.1.
- Некоторые заводы или исполнения могут не иметь логотипа BIS; для уточнения необходимо обращаться в службу продаж производителя.
- При высоте эксплуатации более 2000 м снижение допустимой температуры окружающей среды составляет 3,5 °C на каждые 1000 м для безвентиляторных моделей и 5 °C на каждые 1000 м для моделей с вентилятором.
- Для части стандартов безопасности категория перенапряжения и допустимая высота эксплуатации различаются: по IEC/EN 61558-1/-2-16 устройство относится к категории III при высоте до 2000 м, по IEC/EN/UL 61010-1/-2-201 и IEC/EN 62368-1 — к категории II при высоте до 5000 м.
- Время, указанное для кратковременной пиковой токовой способности, относится к случаю, когда питание AC подано более чем за 3 секунды до приложения нагрузки.
