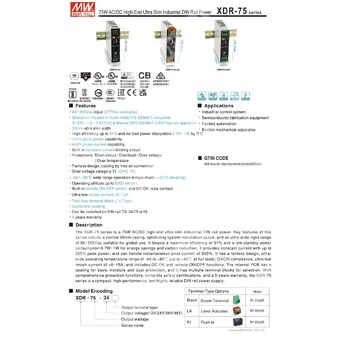

XDR-75-24

XDR-75-24 - AC/DC источник питания на DIN рейку с номинальным выходом 24 В для промышленного и автоматизированного оборудования.

Расшифровка партномера

Назначение

XDR-75-24 представляет собой промышленный AC/DC источник питания мощностью 75 Вт в сверхузком корпусе шириной 30 мм для монтажа на DIN рейку TS35/7.5 или TS35/15. Модель рассчитана на глобальный диапазон входного напряжения 85...305 В AC, обеспечивает стабилизированное выходное напряжение 24 В DC, поддерживает дистанционное включение и отключение, а также имеет релейный сигнал исправности выхода DC OK.

Особенности

• Широкий диапазон входного напряжения 85...305 В AC, допускается питание от 277 В AC.
• Сертификация для различных областей применения: ИТ-оборудование, промышленное оборудование, морское применение, устойчивость к провалам напряжения SEMI F47, исполнение для Hazardous Locations Class I Division 2.
• Сверхузкий корпус шириной 30 мм.
• КПД до 90% для модели 24 В.
• Низкое потребление без нагрузки: 0,7 Вт при дистанционном отключении и 1,5 Вт при дистанционном включении.
• Поддержка пиковой мощности до 200% от номинальной.
• Способность выдерживать кратковременный пиковый ток до 600% номинального в течение 4 мс.
• Встроенная схема ограничения тока по принципу постоянного тока.
• Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
• Безвентиляторное исполнение, охлаждение естественной конвекцией.
• Категория перенапряжения OVC III для стандартов IEC/EN 61558-1/-2-16 на высоте до 2000 м.
• Широкий диапазон рабочей температуры от -40 до +85°C.
• Работа на высоте до 5000 м в зависимости от применимого стандарта.
• Встроенные функции дистанционного включения/отключения и релейный контакт DC OK.
• Сверхнизкий пусковой ток.
• Защитное конформное покрытие печатной платы.
• Установка на DIN рейку TS-35/7.5 или TS-35/15.

Области применения

• Промышленные системы управления.
• Оборудование для производства полупроводников.
• Заводская автоматизация.
• Электромеханическая аппаратура.

Описание

Серия XDR-75, к которой относится XDR-75-24, представляет собой 75-ваттные AC/DC источники питания высокого класса в ультратонком промышленном исполнении для монтажа на DIN рейку. Ключевой особенностью является узкий корпус шириной 30 мм, позволяющий экономить место в шкафах автоматики и распределительных системах. Устройство рассчитано на универсальный вход 85...305 В AC, что делает его пригодным для эксплуатации в различных энергосетях.

Модель характеризуется высоким КПД, низким энергопотреблением в режиме без нагрузки и возможностью кратковременной работы с повышенной пиковой мощностью. Источник питания способен обеспечивать до 200% пиковой мощности и выдерживать мгновенные пиковые токи до 600% номинального значения. Реализовано безвентиляторное охлаждение за счет естественной конвекции, что повышает эксплуатационную надежность в промышленной среде.

Также предусмотрены дистанционное управление включением/отключением и сигнализация исправности выхода посредством релейного контакта DC OK. Печатная плата имеет конформное покрытие для базовой защиты от влаги и пыли. Совокупность защитных функций, широкий температурный диапазон, соответствие промышленным и электротехническим стандартам безопасности делают XDR-75-24 источником питания для ответственных промышленных применений.

Выходные параметры

Входные параметры

Защиты

Функции и сигналы

Параметры окружающей среды

Безопасность и электромагнитная совместимость

ЭМС. Излучение

ЭМС. Устойчивость

Надежность, габариты, масса и упаковка

Механическое исполнение и подключения

Монтаж и рекомендуемое подключение

Монтаж: установка на DIN рейку TS35/7.5 или TS35/15.

Пиковая мощность и кратковременная перегрузочная способность

Переходная пиковая токовая нагрузка

Примечания

• Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25°C.
• Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ.
• Погрешность включает погрешность установки, нестабильность по сети и нестабильность по нагрузке.
• Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование. Конечное оборудование должно быть повторно проверено на соответствие требованиям по ЭМС.
• Маркировка RCM применяется на добровольной основе. Оборудование соответствует применимым стандартам IEC или AS/NZS, либо AS/NZS 3820, где это применимо. Использование маркировки RCM соответствует AS/NZS 4417.1.
• Некоторые партии или модели могут не иметь логотипа BIS; для уточнения требуется запрос поставщику.
• При эксплуатации на высоте более 2000 м снижение допустимой температуры окружающей среды для безвентиляторных моделей составляет 3,5°C на каждые 1000 м, для моделей с вентилятором — 5°C на каждые 1000 м.
• Рекомендуемые монтажные зазоры при длительной работе на полной мощности: 40 мм сверху, 20 мм снизу, 5 мм слева и справа. Если соседнее устройство является источником тепла, рекомендуется зазор 15 мм.
• Время, указанное для переходной пиковой токовой способности, относится к случаю, когда питание AC подано более чем за 3 секунды до приложения нагрузки.
