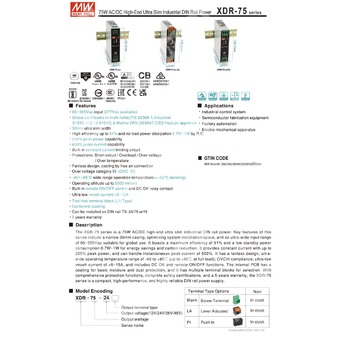

XDR-75-36 - AC/DC источник питания 75 Вт на DIN рейку с выходом 36 В для промышленительных систем управления и автоматизации.
Расшифровка партномера
| Часть партномера |
Значение |
| XDR |
Серия ультратонких промышленных AC/DC источников питания на DIN рейку |
| 75 |
Номинальная выходная мощность 75 Вт |
| 36 |
Номинальное выходное напряжение 36 В постоянного тока |
| Суффикс отсутствует |
Исполнение с винтовыми клеммами |
Назначение
XDR-75-36 представляет собой однофазный AC/DC источник питания промышленного класса в ультратонком корпусе шириной 30 мм, предназначенный для монтажа на DIN рейку TS35/7.5 или TS35/15 и формирования стабилизированного выходного напряжения 36 В постоянного тока при номинальной мощности 74,88 Вт.
Особенности
- Широкий диапазон входного напряжения 85...305 В переменного тока, допускается питание от сети 277 В переменного тока.
- Поддержка питания от постоянного напряжения 80...431 В.
- Ультратонкий корпус шириной 30 мм.
- КПД до 91%.
- Низкое потребление без нагрузки: 1 Вт в режиме дистанционного включения и 1,5 Вт в режиме дистанционного отключения для исполнений, к которым относится модель 36 В.
- Способность выдавать пиковую мощность до 200% от номинальной в течение до 5 с.
- Способность выдерживать переходный пиковый ток до 600% номинального в течение 4 мс.
- Встроенная схема ограничения тока по принципу стабилизации тока.
- Комплекс защит: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Безвентиляторное исполнение с охлаждением естественной конвекцией.
- Поддержка категории перенапряжения III для стандартов IEC/EN 61558-1/-2-16 при высоте до 2000 м.
- Широкий диапазон рабочей температуры от минус 40 до плюс 85 °C.
- Эксплуатация на высоте до 5000 м в зависимости от применимого стандарта.
- Встроенное дистанционное включение/отключение.
- Релейный сигнал исправности выходного напряжения DC OK.
- Малый пусковой ток.
- Конформное покрытие печатной платы.
- Установка на DIN рейку TS-35/7.5 или TS-35/15.
Области применения
- Промышленные системы управления.
- Оборудование для производства полупроводников.
- Заводская автоматизация.
- Электромеханическая аппаратура.
Описание
Серия XDR-75 представляет собой семейство промышленных AC/DC источников питания мощностью 75 Вт в высококлассном ультратонком исполнении для монтажа на DIN рейку. Для модели XDR-75-36 характерны узкий корпус шириной 30 мм, что позволяет минимизировать занимаемое место в шкафу автоматики, а также сверхширокий диапазон входного напряжения 85...305 В переменного тока, пригодный для глобального применения.
Источник питания обеспечивает высокий КПД до 91% и низкое собственное энергопотребление. Выходной каскад допускает режим постоянного тока, кратковременную пиковую мощность до 200% от номинальной и переходные токовые перегрузки до 600% номинального тока. Конструкция без вентилятора рассчитана на охлаждение естественной конвекцией и работу в широком температурном диапазоне. Предусмотрены функции дистанционного управления, сигнализации исправности выхода, а также базовая защита от влаги и пыли за счет конформного покрытия печатной платы.
Выходные параметры
| Параметр |
Значение для XDR-75-36 |
| Номинальное выходное напряжение |
36 В |
| Диапазон выходного тока |
0...2,08 А |
| Номинальная мощность |
74,88 Вт |
| Пиковый ток в течение 5 с |
4,17 А |
| Пиковая мощность в течение 5 с |
150 Вт |
| Пульсации и шум, не более |
120 мВ пик-пик |
| Диапазон регулировки выходного напряжения |
36...42 В |
| Допуск по выходному напряжению |
±1,0% |
| Нестабильность по сети |
±0,5% |
| Нестабильность по нагрузке |
±1,0% |
| Время запуска, типовое |
1200 мс |
| Время нарастания, типовое |
60 мс при 230 В переменного тока и полной нагрузке; 2500 мс при 115 В переменного тока и полной нагрузке |
| Время удержания, типовое |
16 мс при 230 В переменного тока и полной нагрузке; 10 мс при 115 В переменного тока и полной нагрузке |
Входные параметры
| Параметр |
Значение для XDR-75-36 |
| Диапазон входного напряжения переменного тока |
85...305 В |
| Диапазон входного напряжения постоянного тока |
80...431 В, при 80 В постоянного тока допустима нагрузка 50% |
| Диапазон частоты входной сети |
47...63 Гц |
| КПД, типовое значение |
91% |
| Потребление без нагрузки, дистанционное отключение |
1 Вт при 115 В и 230 В переменного тока |
| Потребление без нагрузки, дистанционное включение |
1,5 Вт при 115 В и 230 В переменного тока |
| Потребляемый ток, типовой |
1,5 А при 115 В; 0,9 А при 230 В; 0,8 А при 277 В |
| Пусковой ток, типовой, холодный старт |
6 А при 115 В; 10 А при 230 В; 15 А при 277 В |
| Ток утечки |
менее 1 мА при 240 В переменного тока; менее 1,5 мА при 277 В переменного тока |
Защиты
| Вид защиты |
Параметры |
| Перегрузка |
105...200% от номинальной выходной мощности более 5 с, затем ограничение тока на уровне номинального тока без отключения при выходном напряжении 10...100% от номинала; режим ограничения тока или защелкивания при выходном напряжении менее 10% от номинального |
| Перенапряжение |
43...50 В; тип защиты: отключение выходного напряжения, восстановление после повторной подачи питания |
| Перегрев |
Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Функциональные параметры
| Параметр |
Значение |
| Релейный контакт DC OK |
Максимальная коммутационная способность 30 В постоянного тока / 1 А, 30 В переменного тока / 0,5 А, активная нагрузка |
| Дистанционное включение |
Между RC+ и RC- поддерживать менее 0,5 В постоянного тока или оставить вход разомкнутым |
| Дистанционное отключение |
Между RC+ и RC- поддерживать 4...5 В постоянного тока от внешнего источника |
| Переходная пиковая токовая способность |
600% номинального тока в течение 4 мс |
Параметры окружающей среды
| Параметр |
Значение |
| Рабочая температура |
от минус 40 до плюс 85 °C, см. кривую снижения мощности |
| Рабочая влажность |
20...95% относительной влажности, без конденсации |
| Температура и влажность хранения |
от минус 40 до плюс 85 °C; 10...95% относительной влажности, без конденсации |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0...60 °C по выходу |
| Вибрация |
Для компонентов: 10...500 Гц, 2G, 10 мин на цикл, по 60 мин по осям X, Y, Z; монтаж в соответствии с IEC 60068-2-6 |
Безопасность и электромагнитная совместимость
| Параметр |
Значение |
| Стандарты безопасности |
IEC 62368-1, IEC 61558-1/-2-16, IEC 61010-1/-2-201; BS EN/EN 62368-1, BS EN/EN 61558-1/-2-16, BS EN/EN 61010-1/-2-201; UL 121201 / CSA C22.2 No.213.17 Class I, Division 2, Group A, B, C, D Hazardous Locations T4; UL 61010-1/-2-201; GB4943.1; CNS15598-1; TPTC004; Marine DNV approved; SEMI F47 approved; KC62368-1 и BIS IS 13252 (Part 1) по запросу |
| Категория перенапряжения |
IEC/EN 61558-1/-2-16: категория III, высота до 2000 м; IEC/EN/UL 61010-1/-2-201: категория II, высота до 5000 м; IEC/EN 62368-1: категория II, высота до 5000 м |
| Безопасное сверхнизкое напряжение |
IEC/EN 61558-2-16: SELV; IEC/EN 62368-1: SELV / ES1 |
| Испытательное напряжение изоляции |
Вход-выход: 4 кВ переменного тока; вход-FG: 2 кВ переменного тока; выход-FG: 1,5 кВ переменного тока; выход-DC OK: 0,5 кВ переменного тока |
| Сопротивление изоляции |
Вход-выход, вход-FG, выход-FG: 100 МОм при 500 В постоянного тока, 25 °C, 70% RH |
ЭМС. Излучение
| Параметр |
Стандарт |
Класс/уровень |
| Кондуктивные помехи |
BS EN/EN 55032 (CISPR32), BS EN/EN 61204-3, CNS 15936, KS C 9832 |
Класс B |
| Излучаемые помехи |
BS EN/EN 55032 (CISPR32), BS EN/EN 61204-3, CNS 15936, KS C 9832 |
Класс B |
| Гармонический ток |
BS EN/EN 61000-3-2 |
Класс A |
| Колебания напряжения и фликер |
BS EN/EN 61000-3-3 |
Соответствует |
ЭМС. Устойчивость
| Параметр |
Стандарт |
Уровень |
| Электростатический разряд |
BS EN/EN 61000-4-2 |
Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт; критерий A |
| Устойчивость к излучаемому полю |
BS EN/EN 61000-4-3 |
Уровень 3, 10 В/м; критерий A |
| Быстрые переходные процессы |
BS EN/EN 61000-4-4 |
Уровень 4, 4 кВ; критерий A |
| Импульсные перенапряжения |
BS EN/EN 61000-4-5 |
Уровень 4, 2 кВ линия-линия; уровень 4, 4 кВ линия-линия-корпус; критерий A |
| Кондуктивные помехи |
BS EN/EN 61000-4-6 |
Уровень 3, 10 В; критерий A |
| Магнитное поле промышленной частоты |
BS EN/EN 61000-4-8 |
Уровень 4, 30 А/м; критерий A |
| Дополнительно |
BS EN/EN 55035, BS EN/EN 61204-3, BS EN/EN 61000-6-2, KS C 9835, SEMI F47 |
SEMI F47 испытан при 200 В переменного тока |
Пиковая мощность
| Параметр |
Значение |
| Максимальная пиковая мощность |
150 Вт, что соответствует 200% номинальной |
| Максимальная длительность пикового режима |
до 5 с |
| Максимальный коэффициент заполнения |
не более 35% |
| Условие по средней мощности |
Средняя выходная мощность не должна превышать номинальную |
Переходная пиковая токовая способность
| Кратность тока нагрузки |
Просадка выходного напряжения |
Длительность для 24/36/48 В |
| 3 x Iн |
75% |
8 мс |
| 4 x Iн |
60% |
6 мс |
| 5 x Iн |
40% |
5 мс |
| 6 x Iн |
25% |
4 мс |
Надежность, габариты, масса и упаковка
| Параметр |
Значение |
| MTBF |
1907,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 333,9 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры |
30 x 125,2 x 116 мм (Ш x В x Г) |
| Масса |
496 г |
| Упаковка |
24 шт.; 12,9 кг; 1,27 куб. фута |
Подключение и назначение выводов
| Группа выводов |
Номер вывода |
Назначение |
| Выход постоянного тока |
1 |
+Vo |
| Выход постоянного тока |
2, 3 |
-Vo |
| Сигнальные выводы |
1, 2 |
Релейный контакт DC OK |
| Сигнальные выводы |
3 |
RC+ |
| Сигнальные выводы |
4 |
RC- |
| Вход питания |
1 |
AC/L или +Vin для входа постоянного тока |
| Вход питания |
2 |
AC/N или -Vin для входа постоянного тока |
| Вход питания |
3 |
FG, функциональное заземление |
Монтаж и подключение
| Параметр |
Значение |
| Тип монтажной рейки |
TS35/7.5 или TS35/15 |
| Рекомендуемые зазоры при постоянной работе на полной мощности |
40 мм сверху, 20 мм снизу, 5 мм слева и справа |
| Зазор при наличии соседнего источника тепла |
15 мм |
Рекомендуемое подключение проводов
| Параметр |
Входные клеммы AC |
Выходные клеммы DC |
Сигнальный разъем |
| Одножильный провод, сечение |
до 6 мм² |
до 6 мм² |
до 1,5 мм² |
| Диапазон AWG |
16...10 AWG |
16...10 AWG |
24...16 AWG |
| Длина зачистки для исполнения с винтовыми клеммами |
10...11 мм |
10...11 мм |
8...9 мм |
| Момент затяжки винтовых клемм |
5 lb-in |
5 lb-in |
не применяется |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконцованной параллельно подключенными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает начальную установку, нестабильность по сети и нестабильность по нагрузке.
- Источник питания рассматривается как компонент, предназначенный для установки в состав конечного оборудования. Конечное оборудование должно быть повторно подтверждено на соответствие требованиям по ЭМС.
- Маркировка RCM применяется на добровольной основе. Оборудование соответствует применимым стандартам IEC или AS/NZS, а также AS/NZS 3820, где это требуется. Применение маркировки RCM соответствует AS/NZS 4417.1.
- Некоторые партии или исполнения могут не иметь логотипа BIS; при необходимости требуется дополнительное уточнение.
- При высоте эксплуатации более 2000 м снижение допустимой температуры окружающей среды для безвентиляторных моделей составляет 3,5 °C на каждые 1000 м, для моделей с вентилятором — 5 °C на каждые 1000 м.
- Снижение мощности в зависимости от температуры и входного напряжения должно учитываться по соответствующим кривым. Полная нагрузка доступна до 60 °C, далее требуется дерейтинг.
- Для режима пиковой мощности средняя выходная мощность не должна превышать номинальную, длительность пика не должна превышать 5 с, коэффициент заполнения не должен превышать 35%.
- Для переходной пиковой токовой способности указанное время справедливо при подаче входного питания не менее чем за 3 с до приложения нагрузки.
