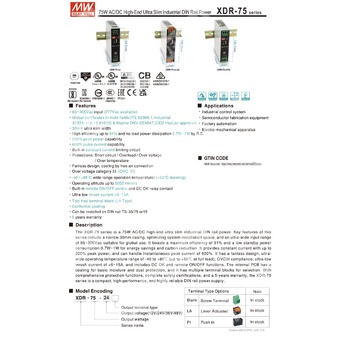

XDR-75-48 - AC/DC источник питания 48 В для промышленной аппаратуры с монтажом на DIN рейку.
Расшифровка партномера
| Фрагмент партномера |
Значение |
| XDR |
Наименование серии: ультратонкие промышленные AC/DC источники питания на DIN рейку |
| 75 |
Номинальная выходная мощность серии: 75 Вт |
| 48 |
Номинальное выходное напряжение: 48 В DC |
| Отсутствие суффикса |
Стандартное исполнение с винтовыми клеммами |
Назначение
XDR-75-48 представляет собой однофазный AC/DC источник питания промышленного класса для установки на DIN рейку TS35/7.5 или TS35/15. Устройство предназначено для преобразования сетевого переменного или постоянного входного напряжения в стабилизированное выходное напряжение 48 В DC при номинальной мощности 74,88 Вт. Модель ориентирована на применение в системах промышленного управления, автоматизации, полупроводниковом технологическом оборудовании и электромеханической аппаратуре, где требуется узкий корпус, высокая энергетическая эффективность, широкий диапазон входного напряжения и наличие сервисных функций дистанционного управления и контроля состояния выхода.
Особенности
- Широкий диапазон входного напряжения 85...305 В AC, допускается работа от сети 277 В AC.
- Поддержка входа по постоянному напряжению 80...431 В DC.
- Ультратонкий корпус шириной 30 мм.
- Высокий КПД до 91%.
- Низкое потребление без нагрузки: 0,7 Вт при дистанционном отключении и 1 Вт при дистанционном включении.
- Пиковая мощность до 200% от номинала в течение 5 с.
- Кратковременная перегрузочная способность по току до 600% от номинального тока в течение 4 мс.
- Встроенное ограничение тока по принципу постоянного тока.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Бесвентиляторное исполнение, охлаждение естественной конвекцией.
- Наличие дистанционного включения и отключения.
- Наличие релейного сигнала DC OK.
- Малый пусковой ток.
- Покрытие печатной платы защитным лаком.
- Работа на высоте до 5000 м в зависимости от применяемого стандарта.
- Соответствие категории перенапряжения III для части стандартов.
Области применения
- Промышленные системы управления.
- Оборудование для производства полупроводников.
- Системы заводской автоматизации.
- Электромеханическая аппаратура.
Описание
Серия XDR-75 представляет собой линейку AC/DC источников питания повышенного класса в ультратонком исполнении для монтажа на DIN рейку. Модель XDR-75-48 выполнена в корпусе шириной 30 мм, что позволяет уменьшить занимаемое пространство в шкафах автоматики и распределительных системах. Источник рассчитан на глобальное применение благодаря широкому диапазону входного напряжения 85...305 В AC и обеспечивает высокий КПД до 91%.
Устройство формирует стабилизированное напряжение 48 В DC с регулируемым диапазоном 48...56 В. При номинальной нагрузке выходная мощность составляет 74,88 Вт, а в пиковом режиме допускается до 150 Вт на интервале до 5 секунд при соблюдении условий по скважности и средней мощности. Модель поддерживает значительные кратковременные броски тока нагрузки, что важно для питания исполнительных механизмов, катушек, интерфейсных модулей и оборудования с высокими стартовыми токами.
Источник питания имеет встроенные функции дистанционного управления выходом и релейный сигнал исправности DC OK. Внутренняя плата имеет защитное покрытие для базовой защиты от влаги и пыли. Конструкция без вентилятора ориентирована на длительную эксплуатацию в промышленной среде при естественном воздушном охлаждении.
Выходные параметры
| Параметр |
Значение для XDR-75-48 |
| Номинальное выходное напряжение |
48 В DC |
| Диапазон выходного тока |
0...1,56 А |
| Номинальная выходная мощность |
74,88 Вт |
| Пиковый выходной ток, 5 с |
3,13 А |
| Пиковая выходная мощность, 5 с |
150 Вт |
| Диапазон регулировки выходного напряжения |
48...56 В |
| Пульсации и шум, максимум |
120 мВ пик-пик |
| Точность установки напряжения |
±1,0% |
| Регулирование по сети |
±0,5% |
| Регулирование по нагрузке |
±1,0% |
| Время запуска, типовое |
1200 мс, 60 мс при 230 В AC; 2500 мс, 60 мс при 115 В AC, при полной нагрузке |
| Время удержания, типовое |
16 мс при 230 В AC; 10 мс при 115 В AC, при полной нагрузке |
Входные параметры
| Параметр |
Значение для XDR-75-48 |
| Диапазон входного напряжения переменного тока |
85...305 В AC |
| Диапазон входного напряжения постоянного тока |
80...431 В DC, снижение нагрузки до 50% при 80 В DC |
| Диапазон частоты входной сети |
47...63 Гц |
| КПД, типовой |
91% |
| Потребление без нагрузки при дистанционном отключении |
1 Вт при 115 В AC и 230 В AC |
| Потребление без нагрузки при дистанционном включении |
1,5 Вт при 115 В AC и 230 В AC |
| Входной ток, типовой |
1,5 А при 115 В AC; 0,9 А при 230 В AC; 0,8 А при 277 В AC |
| Пусковой ток, типовой, холодный старт |
6 А при 115 В AC; 10 А при 230 В AC; 15 А при 277 В AC |
| Ток утечки |
<1 мА при 240 В AC; <1,5 мА при 277 В AC |
Защиты
| Параметр |
Значение |
| Защита от перегрузки |
105...200% от номинальной выходной мощности более 5 с, затем ограничение тока на уровне номинального тока без отключения при Vo = 10...100%; ограничение тока или режим защёлки при Vo < 10% от номинального напряжения |
| Защита от перенапряжения |
57...66 В |
| Тип защиты от перенапряжения |
Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева |
Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функции управления и сигнализации
| Параметр |
Значение |
| Релейный контакт DC OK |
Контактные параметры максимум: 30 В DC / 1 А, 30 В AC / 0,5 А, активная нагрузка |
| Состояние DC OK |
Замкнутый контакт: источник включен, DC OK; разомкнутый контакт: источник выключен, отказ DC |
| Дистанционное включение |
Между RC+ и RC- поддерживать менее 0,5 В DC или оставить вход разомкнутым |
| Дистанционное отключение |
Между RC+ и RC- поддерживать 4...5 В DC от внешнего источника |
| Кратковременная пиковая токовая способность |
600% от номинального тока в течение 4 мс |
Параметры окружающей среды
| Параметр |
Значение |
| Рабочая температура |
от -40 до +85 °C, см. кривую снижения мощности |
| Рабочая влажность |
20...95% относительной влажности, без конденсации |
| Температура и влажность хранения |
от -40 до +85 °C, 10...95% относительной влажности, без конденсации |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0...60 °C на выходе |
| Вибрация |
Для компонентов: 10...500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z; монтаж в соответствии с IEC60068-2-6 |
Безопасность и электромагнитная совместимость
| Параметр |
Значение |
| Стандарты безопасности |
IEC62368-1, IEC61558-1/-2-16, IEC61010-1/-2-201; BS EN/EN62368-1, BS EN/EN61558-1/-2-16, BS EN/EN61010-1/-2-201; UL121201/CSA C22.2 No.213.17 Class I, Division 2, Group A, B, C, D Hazardous Locations T4; UL61010-1/-2-201; GB4943.1; CNS15598-1; TPTC004; Marine DNV approved; KC62368-1; BIS IS 13252 Part 1 по запросу |
| Категория перенапряжения |
IEC/EN 61558-1/-2-16: категория III, высота до 2000 м; IEC/EN/UL 61010-1/-2-201: категория II, высота до 5000 м; IEC/EN 62368-1: категория II, высота до 5000 м |
| Безопасное сверхнизкое напряжение |
IEC/EN 61558-2-16; IEC/EN 62368-1, уровень SELV / ES1 |
| Испытательное напряжение изоляции |
Вход-выход: 4 кВ AC; вход-FG: 2 кВ AC; выход-FG: 1,5 кВ AC; выход-DC OK: 0,5 кВ AC |
| Сопротивление изоляции |
Вход-выход, вход-FG, выход-FG: 100 МОм при 500 В DC, 25 °C, 70% RH |
ЭМС. Излучение
| Параметр |
Стандарт |
Класс / уровень |
| Кондуктивные помехи |
BS EN/EN55032, BS EN/EN61204-3, CNS15936, KS C 9832 |
Класс B |
| Излучаемые помехи |
BS EN/EN55032, BS EN/EN61204-3, CNS15936, KS C 9832 |
Класс B |
| Гармонический ток |
BS EN/EN61000-3-2 |
Класс A |
| Фликер напряжения |
BS EN/EN61000-3-3 |
Соответствует |
ЭМС. Устойчивость
| Параметр |
Стандарт |
Уровень / критерий |
| Электростатический разряд |
BS EN/EN61000-4-2 |
Уровень 4, 15 кВ по воздуху; уровень 4, 8 кВ контактный; критерий A |
| Радиочастотное электромагнитное поле |
BS EN/EN61000-4-3 |
Уровень 3, 10 В/м; критерий A |
| Быстрые переходные процессы / импульсные помехи |
BS EN/EN61000-4-4 |
Уровень 4, 4 кВ; критерий A |
| Импульсные перенапряжения |
BS EN/EN61000-4-5 |
Уровень 4, 2 кВ линия-линия; уровень 4, 4 кВ линия-линия-корпус; критерий A |
| Кондуктивные радиочастотные помехи |
BS EN/EN61000-4-6 |
Уровень 3, 10 В; критерий A |
| Магнитное поле промышленной частоты |
BS EN/EN61000-4-8 |
Уровень 4, 30 А/м; критерий A |
| Устойчивость к провалам напряжения |
SEMI F47 |
Испытание при 200 В AC |
Пиковая мощность
| Параметр |
Значение |
| Максимальная пиковая мощность |
150 Вт, что соответствует 200% от номинальной |
| Максимальная длительность пикового режима |
до 5 с |
| Максимальная скважность |
не более 35% |
| Условие по средней мощности |
Средняя выходная мощность не должна превышать номинальную |
Кратковременная перегрузочная способность по току
| Кратность тока |
Выходное напряжение |
Допустимое время для 24/36/48 В |
| 3 x Iном |
75% от номинального |
8 мс |
| 4 x Iном |
60% от номинального |
6 мс |
| 5 x Iном |
40% от номинального |
5 мс |
| 6 x Iном |
25% от номинального |
4 мс |
Конструкция и подключение
| Параметр |
Значение |
| Габаритные размеры |
30 x 125,2 x 116 мм |
| Масса |
496 г |
| Монтаж |
На DIN рейку TS35/7.5 или TS35/15 |
| Тип охлаждения |
Естественная конвекция |
| Исполнение по клеммам |
Стандартное исполнение: винтовые клеммы |
Назначение выводов
| Группа |
Номер вывода |
Назначение |
| Выход DC |
1 |
+Vo |
| Выход DC |
2, 3 |
-Vo |
| Управление |
1, 2 |
Релейный контакт DC OK |
| Управление |
3 |
RC+ |
| Управление |
4 |
RC- |
| Вход питания |
1 |
AC/L или +Vin DC |
| Вход питания |
2 |
AC/N или -Vin DC |
| Вход питания |
3 |
FG |
Рекомендации по проводке
| Узел подключения |
Сечение / ограничение |
Диапазон AWG |
Длина зачистки |
Момент затяжки |
| Входные клеммы AC |
До 6 мм² |
16...10 AWG |
10...11 мм |
5 lb-in |
| Выходные клеммы DC |
До 6 мм² |
16...10 AWG |
10...11 мм |
5 lb-in |
| Сигнальный разъем |
До 1,5 мм² |
24...16 AWG |
8...9 мм |
Не применяется |
Надежность и упаковка
| Параметр |
Значение |
| MTBF |
1907,3 тыс. ч минимум по Telcordia SR-332; 333,9 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Упаковка |
24 шт. в коробке, масса 12,9 кг, объем 1,27 куб. фута |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконцованной параллельно подключенными конденсаторами 0,1 мкФ и 47 мкФ.
- Точность включает погрешность установки, регулирование по сети и регулирование по нагрузке.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование. Конечное оборудование должно быть повторно проверено на соответствие требованиям по электромагнитной совместимости.
- Маркировка RCM наносится на добровольной основе. Оборудование соответствует применимым стандартам IEC или AS/NZS, либо AS/NZS 3820, где применимо. Использование маркировки RCM соответствует AS/NZS 4417.1.
- Некоторые заводы или исполнения могут не иметь маркировки BIS; для уточнения требуется согласование по поставке.
- При высоте эксплуатации свыше 2000 м для бесвентиляторных моделей требуется снижение допустимой температуры окружающей среды на 3,5 °C на каждые 1000 м; для моделей с вентилятором снижение составляет 5 °C на каждые 1000 м.
- Рекомендуемые монтажные зазоры при длительной работе на полной мощности: 40 мм сверху, 20 мм снизу, 5 мм слева и справа. Если соседнее устройство является источником тепла, рекомендуется зазор 15 мм.
- Для пикового режима время, указанное в таблице, относится к случаю, когда AC питание подано более чем за 3 секунды до приложения нагрузки.
