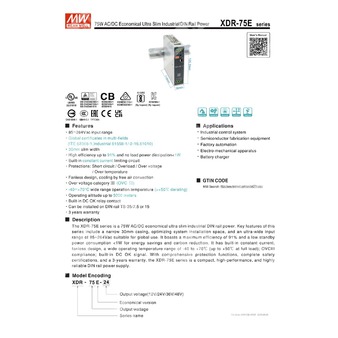

XDR-75E-12 - AC/DC источник питания 75 Вт на DIN рейку с выходом 12 В для промышлененных систем.
Расшифровка партномера
| Элемент партномера |
Значение |
| XDR |
Наименование серии источников питания для монтажа на DIN рейку |
| 75 |
Номинальная выходная мощность 75 Вт |
| E |
Экономичное исполнение |
| 12 |
Номинальное выходное напряжение 12 В |
Назначение
XDR-75E-12 — промышленный AC/DC источник питания сверхтонкого исполнения для установки на DIN рейку TS-35/7.5 или TS-35/15. Устройство предназначено для преобразования сетевого переменного или постоянного входного напряжения в стабилизированное выходное напряжение 12 В постоянного тока с номинальной мощностью 75,6 Вт и может применяться в системах промышленной автоматизации, технологическом оборудовании и электромеханических установках.
Особенности
- Диапазон входного напряжения 85...264 В переменного тока.
- Международные сертификаты для различных областей применения: ITE 62368-1, Industrial 61558-1/-2-16, 61010.
- Сверхтонкий корпус шириной 30 мм.
- Высокий КПД до 91% для серии и низкое потребление без нагрузки менее 1 Вт.
- Встроенная схема ограничения тока по принципу постоянного тока.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Безвентиляторное исполнение, охлаждение естественной конвекцией воздуха.
- Категория перенапряжения III.
- Широкий диапазон рабочей температуры от минус 40 до плюс 70 °C, с дерейтингом выше плюс 50 °C.
- Работа на высоте до 5000 м.
- Встроенный релейный контакт DC OK.
- Монтаж на DIN рейку TS-35/7.5 или TS-35/15.
Области применения
- Промышленные системы управления.
- Оборудование для производства полупроводников.
- Заводская автоматизация.
- Электромеханическая аппаратура.
- Зарядные устройства для аккумуляторов.
Описание
Серия XDR-75E представляет собой экономичный промышленный AC/DC источник питания мощностью 75 Вт сверхтонкого исполнения для монтажа на DIN рейку. Для модели XDR-75E-12 характерен узкий корпус шириной 30 мм, что позволяет рационально использовать монтажное пространство в шкафах управления и распределительных системах. Широкий диапазон входного напряжения 85...264 В переменного тока обеспечивает возможность эксплуатации в сетях общего назначения по всему миру.
Источник питания характеризуется высокой энергетической эффективностью серии, низким потреблением в режиме без нагрузки, встроенным ограничением тока постоянного уровня, естественным охлаждением без вентилятора и широким диапазоном рабочих температур. Наличие сигнала DC OK в виде релейного контакта позволяет организовать дистанционный контроль состояния выходного напряжения. Комплекс встроенных защитных функций и наличие отраслевых сертификатов делают устройство пригодным для применения в промышленной электронике и энергетических подсистемах оборудования.
Выходные параметры
| Параметр |
Значение |
| Номинальное выходное напряжение |
12 В |
| Номинальный выходной ток |
6,3 А |
| Диапазон выходного тока |
0...6,3 А |
| Номинальная выходная мощность |
75,6 Вт |
| Размах пульсаций и шума, максимум |
100 мВ пик-пик |
| Диапазон регулировки выходного напряжения |
12...15 В |
| Допуск по выходному напряжению |
±2,0% |
| Нестабильность по сети |
±0,5% |
| Нестабильность по нагрузке |
±1,0% |
| Время установления, нарастания |
1200 мс, 60 мс при 230 В AC и полной нагрузке; 2500 мс, 60 мс при 115 В AC и полной нагрузке |
| Время удержания, типовое |
16 мс при 230 В AC и полной нагрузке; 10 мс при 115 В AC и полной нагрузке |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения переменного тока |
85...264 В |
| Диапазон входного напряжения постоянного тока |
120...370 В |
| Диапазон частоты входной сети |
47...63 Гц |
| Типовой входной ток |
1,4 А при 115 В AC; 0,8 А при 230 В AC |
| Пусковой ток, типовой |
18 А при 115 В AC; 35 А при 230 В AC, холодный старт |
| Ток утечки |
менее 1 мА при 240 В AC |
| Потребляемая мощность без нагрузки, типовая |
0,5 Вт при 115 В AC; 0,7 Вт при 230 В AC |
| КПД, типовой |
89% |
Защитные функции
| Параметр |
Значение |
| Защита от перегрузки |
105...130% от номинальной выходной мощности |
| Характер защиты от перегрузки |
Ограничение тока в режиме постоянного тока без отключения, автоматическое восстановление после устранения перегрузки |
| Защита от перенапряжения |
15...18 В |
| Характер защиты от перенапряжения |
Отключение выходного напряжения, восстановление после повторной подачи питания |
| Защита от перегрева |
Режим прерывистой работы, автоматическое восстановление после устранения аварийного состояния |
Функциональные параметры
| Параметр |
Значение |
| Сигнал исправности DC OK |
Релейный контакт |
| Предельные параметры контакта DC OK |
30 В DC / 1 А; 30 В AC / 0,5 А, активная нагрузка |
| Состояние контакта при нормальной работе |
Контакт замкнут, источник питания включен, выход в норме |
| Состояние контакта при отказе |
Контакт разомкнут, источник питания выключен или отказ по выходу |
Условия эксплуатации и окружающая среда
| Параметр |
Значение |
| Рабочая температура |
от минус 40 до плюс 70 °C |
| Рабочая влажность |
20...95% относительной влажности, без конденсации |
| Температура хранения |
от минус 40 до плюс 85 °C |
| Влажность при хранении |
10...95% относительной влажности, без конденсации |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0...50 °C |
| Вибрация |
Компонент: 10...500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z; монтаж в соответствии с IEC60068-2-6 |
| Высота эксплуатации |
до 5000 м |
Безопасность и электромагнитная совместимость
| Параметр |
Значение |
| Стандарты безопасности |
IEC 62368-1, IEC 61558-1/2-16, IEC 61010-1/-2-201 |
| Европейские стандарты безопасности |
BS EN/EN 62368-1, BS EN/EN 61558-1/-2-16, BS EN/EN 61010-1/-2-201 |
| Сертификация UL |
UL/CUL 61010-1/-2-201 |
| Сертификация CCC |
GB4943.1 |
| Сертификация BSMI |
CNS15598-1 |
| Сертификация EAC |
TPTC004 |
| Сертификация KC/BIS |
KC 62368-1 и BIS IS 13252 (Part 1) |
| Категория перенапряжения по IEC/EN 61558-1/-2-16 |
OVC III, высота до 2000 м |
| Категория перенапряжения по IEC/EN/UL 61010-1/-2-201 |
OVC II, высота до 5000 м |
| Категория перенапряжения по IEC/EN 62368-1 |
OVC II, высота до 5000 м |
| Класс безопасного сверхнизкого напряжения |
SELV по IEC/EN 61558-2-16; SELV / ES1 по IEC/EN 62368-1 |
| Испытательное напряжение изоляции вход-выход |
4 кВ AC |
| Испытательное напряжение изоляции вход-земля |
2 кВ AC |
| Испытательное напряжение изоляции выход-земля |
1,5 кВ AC |
| Испытательное напряжение изоляции выход-DC OK |
0,5 кВ AC |
| Сопротивление изоляции |
100 МОм между вход-выход, вход-земля и выход-земля при 500 В DC, 25 °C, 70% RH |
Эмиссия электромагнитных помех
| Параметр |
Стандарт и уровень |
| Кондуктивные помехи |
BS EN/EN55032 (CISPR32), BS EN/EN61204-3, CNS15936, KS C 9832; класс B |
| Излучаемые помехи |
BS EN/EN55032 (CISPR32), BS EN/EN61204-3, CNS15936, KS C 9832; класс B |
| Гармонические составляющие тока |
BS EN/EN61000-3-2; класс A |
| Колебания напряжения и фликер |
BS EN/EN61000-3-3 |
Устойчивость к электромагнитным воздействиям
| Параметр |
Стандарт и уровень |
| Электростатический разряд |
BS EN/EN61000-4-2; уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ при контакте; критерий A |
| Радиочастотное электромагнитное поле |
BS EN/EN61000-4-3; уровень 3, 10 В/м; критерий A |
| Быстрые переходные процессы |
BS EN/EN61000-4-4; уровень 3, 2 кВ; критерий A |
| Импульсные перенапряжения |
BS EN/EN61000-4-5; уровень 4, 2 кВ линия-линия; уровень 4, 4 кВ линия-линия-земля корпуса; критерий A |
| Кондуктивные радиочастотные воздействия |
BS EN/EN61000-4-6; уровень 3, 10 В; критерий A |
| Магнитное поле промышленной частоты |
BS EN/EN61000-4-8; уровень 4, 30 А/м; критерий A |
Надежность, габариты и упаковка
| Параметр |
Значение |
| MTBF |
2425,7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 533,7 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры |

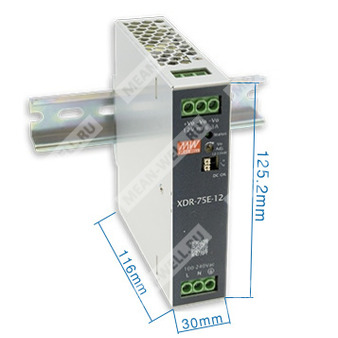

30 × 125,2 × 116 мм (Ш × В × Г) |
| Масса |
465 г |
| Упаковка |
24 шт.; 12,15 кг; 1,16 куб. фута |
Подключение и монтаж
| Узел |
Контакт |
Назначение |
| Выходной клеммный блок |
1 |
Положительный выход +Vo |
| Выходной клеммный блок |
2, 3 |
Отрицательный выход -Vo |
| Сигнальный разъем |
1, 2 |
Релейный контакт DC OK |
| Входной клеммный блок |
1 |
AC/L или положительный вход DC +Vin |
| Входной клеммный блок |
2 |
AC/N или отрицательный вход DC -Vin |
| Входной клеммный блок |
3 |
FG, защитное заземление |
| Параметр монтажа |
Значение |
| Тип DIN рейки |
TS35/7.5 или TS35/15 |
| Рекомендуемый зазор при постоянной работе на полной мощности |
40 мм сверху, 20 мм снизу, 5 мм слева и справа |
| Рекомендуемый зазор при соседстве с источником тепла |
15 мм |
| Параметр подключения |
Вход AC |
Выход DC |
Сигнальный разъем |
| Одножильный провод |
до 6 мм² |
до 6 мм² |
до 1,5 мм² |
| Диапазон AWG |
18...10 AWG |
18...10 AWG |
24...16 AWG |
| Длина зачистки |
7...8 мм |
7...8 мм |
8...9 мм |
| Момент затяжки винтовой клеммы |
5 lb-in |
5 lb-in |
не указан |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает установочную погрешность, нестабильность по сети и нестабильность по нагрузке.
- Для безвентиляторных моделей при высоте эксплуатации свыше 2000 м температура окружающей среды должна снижаться из расчета 3,5 °C на каждые 1000 м; для моделей с вентилятором — 5 °C на каждые 1000 м.
- Рекомендуемые монтажные зазоры при длительной работе на полной мощности: 40 мм сверху, 20 мм снизу, 5 мм слева и справа. Если соседнее устройство является источником тепла, рекомендуется зазор 15 мм.
- Источник питания рассматривается как компонент, устанавливаемый в состав конечного оборудования. Конечное оборудование должно быть повторно проверено на соответствие требованиям по электромагнитной совместимости.
- Маркировка RCM наносится на добровольной основе. Оборудование соответствует применимым стандартам IEC или AS/NZS, либо AS/NZS 3820, где это требуется. Применение маркировки RCM соответствует AS/NZS 4417.1.
- Некоторые партии или исполнения могут не иметь логотипа BIS; по вопросам исполнения следует уточнять у поставщика.
