XDR-75E-24 - AC/DC источник питания на DIN рейку для преобразования сетевого напряжения в стабилизированное напряжение 24 В постоянного тока.
Назначение
XDR-75E-24 — промышленный ультратонкий источник питания серии XDR-75E мощностью 75 Вт для монтажа на DIN рейку TS35/7.5 или TS35/15. Устройство предназначено для питания систем промышленной автоматизации, шкафов управления, электромеханической аппаратуры и другого оборудования, требующего стабилизированного выходного напряжения 24 В постоянного тока. Источник питания выполнен в узком корпусе шириной 30 мм, работает в широком диапазоне входного напряжения, поддерживает сигнализацию исправного выходного напряжения через контакт DC OK и имеет комплекс защит.
Расшифровка партномера
| Фрагмент |
Значение |
| XDR |
Наименование серии источников питания |
| 75 |
Номинальная выходная мощность 75 Вт |
| E |
Экономичное исполнение |
| 24 |
Номинальное выходное напряжение 24 В |
Особенности
- Диапазон входного напряжения 85...264 В переменного тока
- Глобальные сертификаты для различных областей применения, включая ИТ, промышленное и измерительное оборудование
- Ультратонкий корпус шириной 30 мм
- КПД до 91%
- Малая потребляемая мощность без нагрузки
- Встроенная схема ограничения тока с режимом постоянного тока
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева
- Безвентиляторное исполнение, охлаждение естественной конвекцией
- Категория перенапряжения III по IEC/EN 61558-1/-2-16 при высоте до 2000 м
- Широкий диапазон рабочих температур от минус 40 до плюс 70 °C
- Работа на высоте до 5000 м
- Встроенный релейный контакт DC OK
- Монтаж на DIN рейку TS-35/7.5 или TS-35/15
Области применения
- Промышленные системы управления
- Оборудование для полупроводникового производства
- Фабричная автоматизация
- Электромеханическая аппаратура
- Зарядные устройства аккумуляторных батарей
Описание
Серия XDR-75E представляет собой экономичные промышленные AC/DC источники питания мощностью 75 Вт для установки на DIN рейку. Для модели XDR-75E-24 характерны узкий корпус шириной 30 мм, что позволяет эффективно использовать внутреннее пространство шкафа, и универсальный вход 85...264 В переменного тока, обеспечивающий применение в глобальных сетях электропитания. Источник питания характеризуется высоким КПД, низким энергопотреблением без нагрузки, встроенным режимом ограничения тока, безвентиляторной конструкцией и расширенным температурным диапазоном эксплуатации. Наличие встроенного сигнала DC OK упрощает интеграцию в системы мониторинга и диагностики. Совокупность защитных функций и соответствие профильным стандартам безопасности и ЭМС делают устройство пригодным для промышленной эксплуатации.
Выходные параметры
| Параметр |
Значение для XDR-75E-24 |
| Номинальное выходное напряжение |
24 В |
| Номинальный выходной ток |
3,2 А |
| Диапазон выходного тока |
0...3,2 А |
| Номинальная мощность |
76,8 Вт |
| Пульсации и шум |
100 мВ пик-пик |
| Диапазон регулировки выходного напряжения |
24...29 В |
| Точность установки выходного напряжения |
±1,0% |
| Нестабильность по сети |
±0,5% |
| Нестабильность по нагрузке |
±1,0% |
| Время установления и нарастания |
1200 мс, 60 мс при 230 В переменного тока и полной нагрузке; 2500 мс, 60 мс при 115 В переменного тока и полной нагрузке |
| Время удержания |
16 мс при 230 В переменного тока и полной нагрузке; 10 мс при 115 В переменного тока и полной нагрузке |
Входные параметры
| Параметр |
Значение для XDR-75E-24 |
| Диапазон входного напряжения переменного тока |
85...264 В |
| Диапазон входного напряжения постоянного тока |
120...370 В |
| Диапазон частоты |
47...63 Гц |
| Типовой входной ток |
1,4 А при 115 В переменного тока; 0,8 А при 230 В переменного тока |
| Пусковой ток, типовой |
18 А при 115 В переменного тока; 35 А при 230 В переменного тока, холодный старт |
| Ток утечки |
менее 1 мА при 240 В переменного тока |
| Потребляемая мощность без нагрузки, типовая |
0,7 Вт при 230 В переменного тока; 0,8 Вт при 115 В переменного тока |
| Типовой КПД |
90% |
Защиты
| Параметр |
Значение для XDR-75E-24 |
| Защита от перегрузки |
105...130% от номинальной выходной мощности |
| Характеристика защиты от перегрузки |
Ограничение тока в режиме постоянного тока без отключения, автоматическое восстановление после устранения перегрузки |
| Защита от перенапряжения |
30...34 В |
| Характеристика защиты от перенапряжения |
Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева |
Режим прерывистой работы, автоматическое восстановление после устранения аварийного состояния |
Функции и сигнализация
| Параметр |
Значение для XDR-75E-24 |
| Релейный контакт DC OK |
Есть |
| Состояние контакта при нормальной работе |
Контакт замкнут, источник питания включен, выход исправен |
| Состояние контакта при отказе или отключении |
Контакт разомкнут, источник питания выключен или отказ по выходу |
| Максимальные параметры контакта |
30 В постоянного тока, 1 А; 30 В переменного тока, 0,5 А при активной нагрузке |
Условия эксплуатации
| Параметр |
Значение для XDR-75E-24 |
| Рабочая температура |
от минус 40 до плюс 70 °C |
| Снижение допустимой нагрузки |
Требуется по кривой дерейтинга; при температуре выше плюс 50 °C нагрузка должна снижаться |
| Рабочая влажность |
20...95% относительной влажности, без конденсации |
| Температура хранения |
от минус 40 до плюс 85 °C |
| Влажность при хранении |
10...95% относительной влажности, без конденсации |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0...50 °C |
| Вибрация |
Компонент: 10...500 Гц, 2G, 10 мин на цикл, 60 мин по каждой из осей X, Y, Z; монтаж в соответствии с IEC60068-2-6 |
| Рабочая высота |
До 5000 м |
Безопасность и изоляция
| Параметр |
Значение |
| Категория перенапряжения |
По IEC/EN 61558-1/-2-16: OVC III, высота до 2000 м |
| Категория перенапряжения |
По IEC/EN/UL 61010-1/-2-201: OVC II, высота до 5000 м |
| Категория перенапряжения |
По IEC/EN 62368-1: OVC II, высота до 5000 м |
| Безопасное сверхнизкое напряжение |
По IEC/EN 61558-2-16: SELV |
| Безопасное сверхнизкое напряжение |
По IEC/EN 62368-1: SELV / ES1 |
| Испытательное напряжение изоляции вход-выход |
4 кВ переменного тока |
| Испытательное напряжение изоляции вход-земля |
2 кВ переменного тока |
| Испытательное напряжение изоляции выход-земля |
1,5 кВ переменного тока |
| Испытательное напряжение изоляции выход-DC OK |
0,5 кВ переменного тока |
| Сопротивление изоляции |
100 МОм, 500 В постоянного тока, 25 °C, 70% RH для цепей вход-выход, вход-земля, выход-земля |
Электромагнитная совместимость
| Параметр |
Стандарт |
Уровень |
| Кондуктивные помехи |
BS EN/EN55032, BS EN/EN61204-3, CNS15936, KS C 9832 |
Класс B |
| Излучаемые помехи |
BS EN/EN55032, BS EN/EN61204-3, CNS15936, KS C 9832 |
Класс B |
| Гармонические составляющие тока |
BS EN/EN61000-3-2 |
Класс A |
| Колебания напряжения и фликер |
BS EN/EN61000-3-3 |
Соответствует |
Помехоустойчивость
| Параметр |
Стандарт |
Уровень испытания |
| Электростатический разряд |
BS EN/EN61000-4-2 |
Уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ контактно; критерий A |
| Радиочастотное электромагнитное поле |
BS EN/EN61000-4-3 |
Уровень 3, 10 В/м; критерий A |
| Быстрые переходные процессы |
BS EN/EN61000-4-4 |
Уровень 3, 2 кВ; критерий A |
| Импульсные перенапряжения |
BS EN/EN61000-4-5 |
Уровень 4, 2 кВ линия-линия; уровень 4, 4 кВ линия-линия-земля корпуса; критерий A |
| Наведенные радиочастотные воздействия |
BS EN/EN61000-4-6 |
Уровень 3, 10 В; критерий A |
| Магнитное поле промышленной частоты |
BS EN/EN61000-4-8 |
Уровень 4, 30 А/м; критерий A |
Соответствие стандартам
| Направление |
Стандарты |
| Безопасность |
IEC 62368-1, IEC 61558-1/2-16, IEC 61010-1/-2-201 |
| Безопасность |
BS EN/EN 62368-1, BS EN/EN 61558-1/-2-16, BS EN/EN 61010-1/-2-201 |
| Североамериканские стандарты |
UL/CUL 61010-1/-2-201 |
| Китай |
GB4943.1 |
| Тайвань |
CNS15598-1 |
| Евразийское соответствие |
TPTC004 |
| Корея и BIS |
KC 62368-1 и BIS IS 13252 Part 1 |
Механические данные и подключение
| Параметр |
Значение |

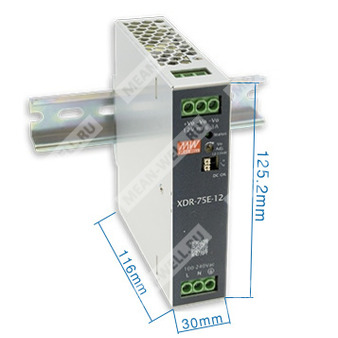

| Габаритные размеры |
30 × 125,2 × 116 мм |
| Масса |
465 г |
| Тип монтажа |
На DIN рейку TS35/7.5 или TS35/15 |
| Охлаждение |
Естественная конвекция воздуха |
| Частота ШИМ |
65 кГц |
Назначение выводов
| Группа выводов |
Номер вывода |
Назначение |
| Выход постоянного тока |
1 |
+Vo |
| Выход постоянного тока |
2, 3 |
-Vo |
| Сигнальный разъем |
1, 2 |
Релейный контакт DC OK |
| Вход |
1 |
AC/L или +Vin для входа постоянного тока |
| Вход |
2 |
AC/N или -Vin для входа постоянного тока |
| Вход |
3 |
FG, функциональное заземление |
Рекомендуемое подключение проводов
| Параметр |
Клеммы входа переменного тока |
Клеммы выхода постоянного тока |
Сигнальный разъем |
| Максимальное сечение одножильного провода |
6 мм² |
6 мм² |
1,5 мм² |
| Допустимый диапазон AWG |
18...10 AWG |
18...10 AWG |
24...16 AWG |
| Длина снятия изоляции |
7...8 мм |
7...8 мм |
8...9 мм |
| Момент затяжки винтовой клеммы |
5 lb-in |
5 lb-in |
Не указан |
Надежность и упаковка
| Параметр |
Значение |
| MTBF по Telcordia SR-332 |
2425,7 тыс. ч минимум |
| MTBF по MIL-HDBK-217F при 25 °C |
533,7 тыс. ч минимум |
| Упаковка |
24 шт. |
| Масса упаковки |
12,15 кг |
| Объем упаковки |
1,16 куб. фута |
Характеристики по кривым
| Параметр |
Значение |
| Температурный дерейтинг |
100% нагрузки до +50 °C, далее снижение нагрузки до 75% при +70 °C |
| Работа при пониженном входном напряжении |
Полная нагрузка поддерживается примерно от 100 В переменного тока до 264 В переменного тока; в области 85...100 В нагрузка снижается |
| Положение при построении кривой дерейтинга |
Вертикальное |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает начальную установку, нестабильность по сети и нестабильность по нагрузке.
- Для безвентиляторных моделей при высоте эксплуатации более 2000 м температура окружающей среды должна снижаться из расчета 3,5 °C на каждые 1000 м; для моделей с вентилятором — 5 °C на каждые 1000 м.
- Рекомендуемые монтажные зазоры при длительной работе на полной мощности: 40 мм сверху, 20 мм снизу, 5 мм слева и справа. Если соседнее устройство является источником тепла, рекомендуется зазор 15 мм.
- Источник питания рассматривается как компонент, устанавливаемый в состав конечного оборудования. Конечное оборудование должно быть повторно проверено на соответствие требованиям по электромагнитной совместимости.
- Маркировка RCM наносится на добровольной основе. Оборудование соответствует релевантным стандартам IEC или AS/NZS, либо AS/NZS 3820, где это применимо. Использование маркировки RCM соответствует AS/NZS 4417.1.
- Некоторые партии или исполнения могут не иметь логотипа BIS; для уточнения требуется согласование по поставке.
