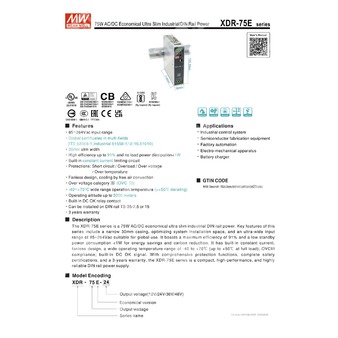

XDR-75E-36 - AC/DC источник питания 75 Вт сверхтонкого исполнения на DIN рейку с выходом 36 В для промышленной аппаратуры.
Назначение
XDR-75E-36 представляет собой промышленный AC/DC источник питания серии XDR-75E в узком корпусе шириной 30 мм для установки на DIN рейку TS35/7.5 или TS35/15. Устройство предназначено для преобразования сетевого переменного или постоянного входного напряжения в стабилизированное выходное напряжение 36 В постоянного тока с номинальной мощностью 75,6 Вт. Модель ориентирована на применение в системах промышленного управления, автоматизации, технологическом оборудовании и смежных областях.
Расшифровка партномера
| Элемент партномера |
Значение |
| XDR |
Наименование серии |
| 75 |
Номинальная выходная мощность 75 Вт |
| E |
Экономичное исполнение |
| 36 |
Номинальное выходное напряжение 36 В |
Особенности
- Широкий диапазон входного напряжения 85…264 В переменного тока.
- Международные сертификаты для различных областей применения: ИТ-оборудование, промышленное оборудование, измерительная и управляющая аппаратура.
- Сверхтонкий корпус шириной 30 мм.
- Типовой КПД до 91%.
- Малая потребляемая мощность без нагрузки.
- Встроенная схема ограничения тока в режиме постоянного тока.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Безвентиляторное исполнение, охлаждение естественной конвекцией воздуха.
- Категория перенапряжения III в части заявленных особенностей серии; для конкретных нормативов категории приведены отдельно в таблице безопасности.
- Широкий диапазон рабочей температуры от -40 до +70°C с дерейтингом при повышенной температуре.
- Работа на высоте до 5000 м в пределах, указанных нормативными стандартами.
- Встроенный релейный контакт DC OK для сигнализации исправности выходного напряжения.
- Установка на DIN рейку TS-35/7.5 или TS-35/15.
Области применения
- Промышленные системы управления.
- Оборудование для производства полупроводников.
- Фабричная автоматизация.
- Электромеханическая аппаратура.
- Зарядные устройства аккумуляторов.
Описание
Серия XDR-75E представляет собой экономичный промышленный источник питания AC/DC мощностью 75 Вт сверхтонкого исполнения для монтажа на DIN рейку. Для модели XDR-75E-36 характерны узкий корпус шириной 30 мм, обеспечивающий эффективное использование монтажного пространства, и универсальный вход 85…264 В переменного тока, пригодный для глобального применения. Источник питания обеспечивает типовой КПД 91% и низкое энергопотребление в режиме без нагрузки. Конструкция без вентилятора рассчитана на охлаждение свободной конвекцией и эксплуатацию в диапазоне температур от -40 до +70°C, при этом полная нагрузка допускается до +50°C. Устройство оснащено встроенной схемой ограничения тока, релейным сигналом DC OK и комплексом защитных функций, что делает его пригодным для ответственного промышленного применения.
Выходные параметры
| Параметр |
Значение для XDR-75E-36 |
| Номинальное выходное напряжение |
36 В |
| Номинальный выходной ток |
2,1 А |
| Диапазон выходного тока |
0…2,1 А |
| Номинальная выходная мощность |
75,6 Вт |
| Пульсации и шум |
120 мВ пик-пик |
| Диапазон регулировки выходного напряжения |
36…42 В |
| Допуск по выходному напряжению |
±1,0% |
| Нестабильность по сети |
±0,5% |
| Нестабильность по нагрузке |
±1,0% |
| Время запуска, нарастания |
1200 мс, 60 мс при 230 В AC; 2500 мс, 60 мс при 115 В AC, при полной нагрузке |
| Время удержания |
16 мс при 230 В AC; 10 мс при 115 В AC, при полной нагрузке |
Входные параметры
| Параметр |
Значение для XDR-75E-36 |
| Диапазон входного напряжения переменного тока |
85…264 В AC |
| Диапазон входного напряжения постоянного тока |
120…370 В DC |
| Диапазон входной частоты |
47…63 Гц |
| Типовой КПД |
91% |
| Типовой входной ток |
1,4 А при 115 В AC; 0,8 А при 230 В AC |
| Пусковой ток, типовой |
18 А при 115 В AC; 35 А при 230 В AC, холодный старт |
| Ток утечки |
<1 мА при 240 В AC |
| Потребляемая мощность без нагрузки, типовая |
0,8 Вт при 115 В AC; 1 Вт при 230 В AC |
Функции и сигнализация
| Параметр |
Значение |
| Релейный контакт DC OK |
Контакт замкнут при нормальной работе источника питания и наличии выходного напряжения; контакт разомкнут при отключении источника или аварии по выходу |
| Коммутационная способность контакта DC OK |
До 30 В DC / 1 А, до 30 В AC / 0,5 А, активная нагрузка |
| Частота ШИМ-преобразования |
65 кГц |
Защиты
| Параметр |
Значение для XDR-75E-36 |
| Защита от перегрузки |
Срабатывание при 105…130% от номинальной выходной мощности |
| Режим защиты от перегрузки |
Ограничение тока в режиме постоянного тока без отключения, автоматическое восстановление после устранения перегрузки |
| Защита от перенапряжения |
43…50 В |
| Режим защиты от перенапряжения |
Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева |
Режим hiccup, автоматическое восстановление после устранения аварийного состояния |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
-40…+70°C |
| Рабочая температура при полной нагрузке |
До +50°C |
| Рабочая влажность |
20…95% относительной влажности, без конденсации |
| Температура хранения |
-40…+85°C |
| Влажность при хранении |
10…95% относительной влажности, без конденсации |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0…50°C |
| Вибрация |
Для компонентов: 10…500 Гц, 2G, 10 мин на цикл, 60 мин по каждой из осей X, Y, Z; монтаж в соответствии с IEC60068-2-6 |
| Максимальная рабочая высота |
До 5000 м в пределах, установленных применимыми стандартами |
Безопасность и электромагнитная совместимость
| Параметр |
Значение |
| Стандарты безопасности |
IEC 62368-1, IEC 61558-1/-2-16, IEC 61010-1/-2-201 |
| Европейские стандарты безопасности |
BS EN/EN 62368-1, BS EN/EN 61558-1/-2-16, BS EN/EN 61010-1/-2-201 |
| Сертификация UL |
UL/CUL 61010-1/-2-201 |
| Сертификация CCC |
GB4943.1 |
| Сертификация BSMI |
CNS15598-1 |
| Сертификация EAC |
TPTC004 |
| Сертификация KC/BIS |
KC 62368-1 и BIS IS 13252 (Part 1) |
| Категория перенапряжения по IEC/EN 61558-1/-2-16 |
OVC III, высота до 2000 м |
| Категория перенапряжения по IEC/EN/UL 61010-1/-2-201 |
OVC II, высота до 5000 м |
| Категория перенапряжения по IEC/EN 62368-1 |
OVC II, высота до 5000 м |
| Класс безопасного сверхнизкого напряжения |
По IEC/EN 61558-2-16: SELV; по IEC/EN 62368-1: SELV / ES1 |
| Испытательное напряжение изоляции |
Вход-выход: 4 кВ AC; вход-земля: 2 кВ AC; выход-земля: 1,5 кВ AC; выход-DC OK: 0,5 кВ AC |
| Сопротивление изоляции |
Вход-выход, вход-земля, выход-земля: 100 МОм / 500 В DC / 25°C / 70% RH |
ЭМС. Излучение
| Параметр |
Стандарт |
Уровень |
| Кондуктивные помехи |
BS EN/EN55032 (CISPR32) / BS EN/EN61204-3 / CNS15936 / KS C 9832 |
Класс B |
| Излучаемые помехи |
BS EN/EN55032 (CISPR32) / BS EN/EN61204-3 / CNS15936 / KS C 9832 |
Класс B |
| Гармонический ток |
BS EN/EN61000-3-2 |
Класс A |
| Фликер напряжения |
BS EN/EN61000-3-3 |
Соответствует |
ЭМС. Устойчивость к воздействиям
| Параметр |
Стандарт |
Уровень |
| Электростатический разряд |
BS EN/EN61000-4-2 |
Уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ контактный; критерий A |
| Радиочастотное электромагнитное поле |
BS EN/EN61000-4-3 |
Уровень 3, 10 В/м; критерий A |
| Быстрые переходные процессы |
BS EN/EN61000-4-4 |
Уровень 3, 2 кВ; критерий A |
| Импульсные перенапряжения |
BS EN/EN61000-4-5 |
Уровень 4, 2 кВ линия-линия; уровень 4, 4 кВ линия-линия-корпус; критерий A |
| Кондуктивные радиочастотные помехи |
BS EN/EN61000-4-6 |
Уровень 3, 10 В; критерий A |
| Магнитное поле промышленной частоты |
BS EN/EN61000-4-8 |
Уровень 4, 30 А/м; критерий A |
Надежность, габариты и упаковка
| Параметр |
Значение |
| MTBF |
2425,7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 533,7 тыс. ч минимум по MIL-HDBK-217F при 25°C |

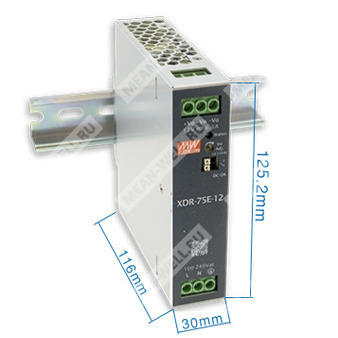

| Габаритные размеры |
30 × 125,2 × 116 мм (Ш × В × Г) |
| Масса |
465 г |
| Упаковка |
24 шт.; 12,15 кг; 1,16 куб. фута |
Подключение и механические данные
| Узел |
Контакт |
Назначение |
| Входная клеммная колодка |
1 |
Защитное заземление FG |
| Входная клеммная колодка |
2 |
AC/L или вход постоянного тока +Vin |
| Входная клеммная колодка |
3 |
AC/N или вход постоянного тока -Vin |
| Выходная клеммная колодка |
1 |
Выход +Vo |
| Выходная клеммная колодка |
2, 3 |
Выход -Vo |
| Сигнальный разъем |
1, 2 |
Релейный контакт DC OK |
Рекомендуемое подключение проводников
| Параметр |
Вход AC |
Выход DC |
Сигнальный разъем |
| Максимальное сечение одножильного провода |
6 мм² |
6 мм² |
1,5 мм² |
| Диапазон AWG |
18…10 AWG |
18…10 AWG |
24…16 AWG |
| Длина снятия изоляции |
7…8 мм |
7…8 мм |
8…9 мм |
| Момент затяжки винтовой клеммы |
5 lb-in |
5 lb-in |
Не указан |
Монтаж
Источник питания предназначен для установки на DIN рейку типов TS35/7.5 или TS35/15.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25°C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконцованной параллельными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает начальную установку, нестабильность по сети и нестабильность по нагрузке.
- При рабочей высоте свыше 2000 м для безвентиляторных моделей требуется дерейтинг температуры окружающей среды 3,5°C на каждые 1000 м, для моделей с вентилятором — 5°C на каждые 1000 м.
- Для длительной работы на полной мощности рекомендуется обеспечивать монтажные зазоры: 40 мм сверху, 20 мм снизу, 5 мм слева и справа. Если соседнее устройство является источником тепла, рекомендуется зазор 15 мм.
- Источник питания рассматривается как компонент, устанавливаемый в состав конечного оборудования. Конечное оборудование должно быть дополнительно проверено на соответствие требованиям ЭМС.
- Маркировка RCM наносится на добровольной основе. Оборудование соответствует применимым стандартам IEC или AS/NZS, либо AS/NZS 3820, где это применимо. Применение маркировки RCM соответствует AS/NZS 4417.1.
- Некоторые партии или исполнения могут не иметь логотипа BIS.
