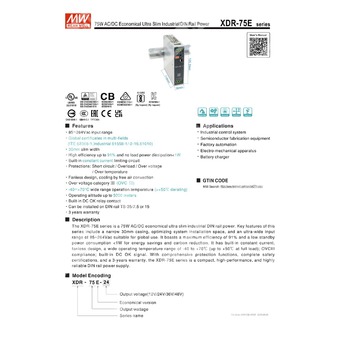

XDR-75E-48 - AC/DC источник питания на DIN рейку сверхузкого исполнения для преобразования сетевого напряжения в стабилизированное 48 В постоянного тока.
Назначение
XDR-75E-48 — промышленный AC/DC источник питания серии XDR-75E в экономичном сверхтонком исполнении шириной 30 мм, предназначенный для монтажа на DIN рейку TS35/7.5 или TS35/15. Устройство преобразует входное переменное или постоянное напряжение в стабилизированное выходное напряжение 48 В постоянного тока и рассчитано на применение в системах промышленного управления, оборудовании полупроводникового производства, фабричной автоматизации, электромеханической аппаратуре и зарядных устройствах аккумуляторов.
Расшифровка партномера
| XDR |
Наименование серии |
| 75 |
Номинальная выходная мощность 75 Вт |
| E |
Экономичное исполнение |
| 48 |
Номинальное выходное напряжение 48 В |
Особенности
- Широкий диапазон входного напряжения 85…264 В AC.
- Глобальные сертификаты для различных областей применения: ITE 62368-1, промышленное оборудование 61558-1/-2-16, 61010.
- Сверхузкий корпус шириной 30 мм.
- КПД до 91%.
- Низкое потребление без нагрузки.
- Встроенная схема ограничения тока с режимом постоянного тока.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Безвентиляторное исполнение, охлаждение естественной конвекцией воздуха.
- Категория перенапряжения III.
- Широкий температурный диапазон эксплуатации от -40 до +70 °C, при температуре выше +50 °C требуется снижение нагрузки.
- Работа на высоте до 5000 м.
- Встроенный релейный контакт DC OK.
- Установка на DIN рейку TS-35/7.5 или TS-35/15.
Области применения
- Системы промышленного управления.
- Оборудование для производства полупроводников.
- Фабричная автоматизация.
- Электромеханическая аппаратура.
- Зарядные устройства аккумуляторов.
Описание
XDR-75E-48 представляет собой промышленный источник питания мощностью 75 Вт с AC/DC преобразованием, выполненный в компактном сверхтонком корпусе для установки на DIN рейку. Серия ориентирована на применение в условиях ограниченного монтажного пространства за счет ширины корпуса 30 мм. Широкий входной диапазон 85…264 В AC обеспечивает возможность эксплуатации в различных сетях электроснабжения. Модель характеризуется высоким КПД до 91% и низким энергопотреблением без нагрузки, что снижает тепловыделение и эксплуатационные потери.
Источник питания имеет встроенный режим ограничения выходного тока, безвентиляторное охлаждение, широкий диапазон рабочих температур от -40 до +70 °C и встроенный диагностический сигнал DC OK в виде релейного контакта. Конструкция предусматривает полный набор защитных функций и соответствует требованиям промышленных стандартов безопасности и электромагнитной совместимости.
Выходные параметры
| Номинальное выходное напряжение |
48 В |
| Номинальный выходной ток |
1,6 А |
| Диапазон выходного тока |
0…1,6 А |
| Номинальная выходная мощность |
76,8 Вт |
| Пульсации и шум |
120 мВ пик-пик |
| Диапазон регулировки выходного напряжения |
48…55 В |
| Точность установки выходного напряжения |
±1,0% |
| Нестабильность по линии |
±0,5% |
| Нестабильность по нагрузке |
±1,0% |
| Время запуска, время нарастания |
1200 мс, 60 мс при 230 В AC; 2500 мс, 60 мс при 115 В AC, при полной нагрузке |
| Время удержания |
16 мс при 230 В AC; 10 мс при 115 В AC, при полной нагрузке |
Входные параметры
| Диапазон входного переменного напряжения |
85…264 В AC |
| Диапазон входного постоянного напряжения |
120…370 В DC |
| Диапазон частоты |
47…63 Гц |
| КПД, типовое значение |
91% |
| Потребляемый ток, типовое значение |
1,4 А при 115 В AC; 0,8 А при 230 В AC |
| Пусковой ток, типовое значение |
18 А при 115 В AC; 35 А при 230 В AC, холодный старт |
| Ток утечки |
менее 1 мА при 240 В AC |
| Потребляемая мощность без нагрузки, типовое значение |
0,8 Вт при 115 В AC; 1 Вт при 230 В AC |
Защиты
| Защита от перегрузки |
105…130% от номинальной выходной мощности |
| Режим защиты от перегрузки |
Ограничение тока в режиме постоянного тока без отключения, автоматическое восстановление после устранения причины перегрузки |
| Защита от перенапряжения |
56…65 В |
| Режим защиты от перенапряжения |
Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева |
Режим прерывистой работы, автоматическое восстановление после устранения причины перегрева |
Функции
| Сигнал исправности выхода |
Релейный контакт DC OK |
| Параметры релейного контакта |
максимум 30 В DC / 1 А, 30 В AC / 0,5 А, активная нагрузка |
| Состояние контакта при нормальной работе |
Контакт замкнут, источник питания включен, выход в норме |
| Состояние контакта при отказе |
Контакт разомкнут, источник питания выключен или неисправен выход |
Условия эксплуатации
| Рабочая температура |
от -40 до +70 °C |
| Рабочая влажность |
20…95% относительной влажности, без конденсации |
| Температура хранения |
от -40 до +85 °C |
| Влажность при хранении |
10…95% относительной влажности, без конденсации |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0…50 °C |
| Вибрация |
Компоненты: 10…500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z; монтаж в соответствии с IEC60068-2-6 |
| Максимальная рабочая высота |
до 5000 м |
Безопасность и электромагнитная совместимость
| Стандарты безопасности |
IEC 62368-1, IEC 61558-1/-2-16, IEC 61010-1/-2-201 |
| Европейские стандарты безопасности |
BS EN/EN 62368-1, BS EN/EN 61558-1/-2-16, BS EN/EN 61010-1/-2-201 |
| Сертификация UL |
UL/CUL 61010-1/-2-201 |
| Сертификация CCC |
GB4943.1 |
| Сертификация BSMI |
CNS15598-1 |
| Сертификация EAC |
TPTC004 |
| Сертификация KC/BIS |
KC 62368-1 и BIS IS 13252 (Part 1) |
| Категория перенапряжения |
по IEC/EN 61558-1/-2-16: OVC III до высоты 2000 м; по IEC/EN/UL 61010-1/-2-201: OVC II до 5000 м; по IEC/EN 62368-1: OVC II до 5000 м |
| Класс безопасного сверхнизкого напряжения |
по IEC/EN 61558-2-16: SELV; по IEC/EN 62368-1: SELV / ES1 |
| Испытательное напряжение изоляции |
вход-выход: 4 кВ AC; вход-земля: 2 кВ AC; выход-земля: 1,5 кВ AC; выход-DC OK: 0,5 кВ AC |
| Сопротивление изоляции |
вход-выход, вход-земля, выход-земля: 100 МОм / 500 В DC / 25 °C / 70% RH |
Электромагнитные помехи
| Кондуктивные помехи |
Класс B по BS EN/EN55032 (CISPR32), BS EN/EN61204-3, CNS15936, KS C 9832 |
| Излучаемые помехи |
Класс B по BS EN/EN55032 (CISPR32), BS EN/EN61204-3, CNS15936, KS C 9832 |
| Гармонические составляющие тока |
Класс A по BS EN/EN61000-3-2 |
| Колебания напряжения и фликер |
по BS EN/EN61000-3-3 |
Помехоустойчивость
| Электростатический разряд |
BS EN/EN61000-4-2, уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ контактный разряд; критерий A |
| Радиочастотное излучаемое поле |
BS EN/EN61000-4-3, уровень 3, 10 В/м; критерий A |
| Импульсные помехи пачками |
BS EN/EN61000-4-4, уровень 3, 2 кВ; критерий A |
| Импульс перенапряжения |
BS EN/EN61000-4-5, уровень 4, 2 кВ линия-линия; уровень 4, 4 кВ линия-линия-корпус; критерий A |
| Кондуктивные радиочастотные помехи |
BS EN/EN61000-4-6, уровень 3, 10 В; критерий A |
| Магнитное поле промышленной частоты |
BS EN/EN61000-4-8, уровень 4, 30 А/м; критерий A |
Надежность, размеры и упаковка
| Наработка на отказ MTBF |
2425,7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 533,7 тыс. ч минимум по MIL-HDBK-217F при 25 °C |

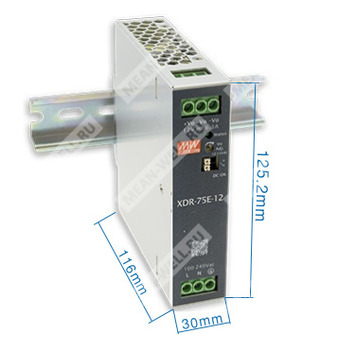

| Габаритные размеры |
30 × 125,2 × 116 мм (Ш × В × Г) |
| Масса |
465 г |
| Упаковка |
24 шт.; 12,15 кг; 1,16 куб. фута |
Подключение и монтаж
| Монтаж |
На DIN рейку TS35/7.5 или TS35/15 |
| Клеммы входа |
1 — AC/L или DC вход +Vin; 2 — AC/N или DC вход -Vin; 3 — FG |
| Клеммы выхода |
1 — +Vo; 2, 3 — -Vo |
| Контакты сигнала |
1, 2 — релейный контакт DC OK |
| Рекомендуемое сечение для входных клемм |
до 6 мм², 18…10 AWG |
| Рекомендуемое сечение для выходных клемм |
до 6 мм², 18…10 AWG |
| Рекомендуемое сечение для сигнального разъема |
до 1,5 мм², 24…16 AWG |
| Длина зачистки провода, входные клеммы |
7…8 мм |
| Длина зачистки провода, выходные клеммы |
7…8 мм |
| Длина зачистки провода, сигнальный разъем |
8…9 мм |
| Момент затяжки винтов входных клемм |
5 lb-in |
| Момент затяжки винтов выходных клемм |
5 lb-in |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает погрешность установки, нестабильность по линии и нестабильность по нагрузке.
- Для безвентиляторных моделей при рабочей высоте свыше 2000 м требуется снижение допустимой температуры окружающей среды на 3,5 °C на каждые 1000 м; для моделей с вентилятором — на 5 °C на каждые 1000 м.
- Рекомендуемые монтажные зазоры при длительной работе на полной мощности: 40 мм сверху, 20 мм снизу, 5 мм слева и справа. Если соседнее устройство является источником тепла, рекомендуется зазор 15 мм.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование. Конечное оборудование должно быть повторно проверено на соответствие требованиям по ЭМС.
- Маркировка RCM наносится на добровольной основе. Оборудование соответствует применимым стандартам IEC или AS/NZS, а также AS/NZS 3820, где это требуется. Использование маркировки RCM соответствует AS/NZS 4417.1.
- На некоторых заводах или для отдельных исполнений знак BIS может отсутствовать; для уточнения необходимо обращаться в службу продаж производителя.
