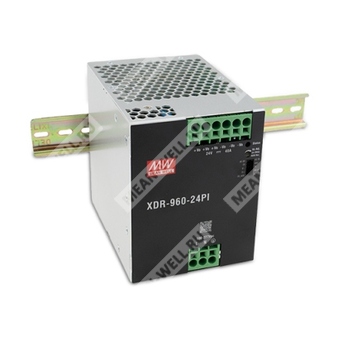

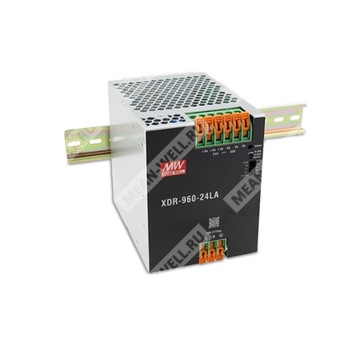

XDR-960-24 - AC/DC источник питания на DIN рейку для преобразования сетевого напряжения в стабилизированное напряжение 24 В постоянного тока мощностью до 960 Вт.
Общее описание
XDR-960-24 относится к серии XDR-960 и представляет собой высокопроизводительный промышленный источник питания в сверхузком корпусе шириной 96 мм для установки на DIN рейку TS35/7.5 или TS35/15. Модель предназначена для питания систем промышленного управления, автоматизации, электромеханического оборудования и оборудования полупроводникового производства.
Источник питания рассчитан на универсальный вход переменного тока 85...305 В с коррекцией коэффициента мощности. Устройство обеспечивает номинальное выходное напряжение 24 В постоянного тока при выходном токе до 40 А и номинальной мощности 960 Вт. Для кратковременных пиковых режимов предусмотрена возможность отдачи до 200% выходной мощности в течение 5 секунд, а также поддержка кратковременного пускового тока нагрузки до 600% в течение 15 мс.
Конструкция выполнена без вентилятора, с охлаждением за счет естественной конвекции воздуха. Встроены функции дистанционного включения и выключения, релейный сигнал DC OK, интерфейс MODBus RTU, активное распределение тока при параллельной работе, встроенный ORing FET для защиты от обратных токов со стороны нагрузки, а также полный набор защит по короткому замыканию, перегрузке, перенапряжению и перегреву.
Расшифровка партномера
| Элемент партномера |
Значение |
| XDR |
Серия промышленных AC/DC источников питания для установки на DIN рейку |
| 960 |
Номинальная выходная мощность 960 Вт |
| 24 |
Номинальное выходное напряжение 24 В постоянного тока |
Особенности
- Широкий диапазон входного напряжения 85...305 В переменного тока с PFC, применим также для сети 277 В переменного тока.
- Сертификация для различных областей применения: информационное оборудование, промышленное оборудование, измерительная техника, морское применение, стойкость к просадкам напряжения SEMI F47, исполнение для опасных зон Class I, Division 2 HazLoc.
- Сверхузкий корпус шириной 96 мм.
- КПД до 95% для модели 24 В.
- Потребление без нагрузки 1,5 Вт при дистанционном отключении.
- Встроенный протокол MODBus RTU.
- Пиковая выходная мощность до 200%.
- Кратковременная пиковая способность по току до 600%.
- Встроенная схема ограничения тока в режиме постоянного тока.
- Параллельная работа с распределением тока до 3840 Вт по схеме 3+1.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Безвентиляторное исполнение, охлаждение естественной конвекцией.
- Категория перенапряжения III.
- Рабочая температура от -40 до +85 °C, при температурах выше +60 °C требуется снижение нагрузки.
- Эксплуатация на высоте до 5000 м.
- Встроенное дистанционное включение/выключение и релейный контакт DC OK.
- Малый пусковой ток.
- Встроенный ORing FET.
- Защитное конформное покрытие печатной платы.
- Установка на DIN рейку TS35/7.5 или TS35/15.
Области применения
- Системы промышленного управления.
- Оборудование для производства полупроводников.
- Заводская автоматизация.
- Электромеханические устройства и аппаратура.
Параметры выхода
| Параметр |
Значение для XDR-960-24 |
| Номинальное выходное напряжение |
24 В |
| Диапазон выходного тока |
0...40 А |
| Номинальная мощность |
960 Вт |
| Пиковый ток в течение 5 с |
80 А |
| Пиковая мощность в течение 5 с |
1920 Вт |
| Диапазон регулировки выходного напряжения |
24...29 В |
| Пульсации и шум, максимум |
100 мВ пик-пик |
| Допуск по выходному напряжению |
±1,0% |
| Нестабильность по сети |
±0,5% |
| Нестабильность по нагрузке |
±1,0% |
| Время установления, время нарастания |
1500 мс, 150 мс при 230 В переменного тока |
| Время удержания, типовое |
15 мс при 230 В переменного тока; 15 мс при 115 В переменного тока при полной нагрузке |
Параметры входа
| Параметр |
Значение для XDR-960-24 |
| Диапазон входного напряжения переменного тока |
85...305 В |
| Диапазон входного напряжения постоянного тока |
80...431 В, при 80 В постоянного тока требуется дерейтинг до 50% нагрузки |
| Диапазон частоты входной сети |
47...63 Гц |
| Коэффициент мощности, типовой |
более 0,98 при 115 В; более 0,95 при 230 В; более 0,9 при 277 В при полной нагрузке |
| КПД, типовой |
95% |
| Потребление без нагрузки при дистанционном отключении |
1,5 Вт при 115/230/277 В переменного тока |
| Потребление без нагрузки при дистанционном включении |
6,7 Вт при 115 В переменного тока; 4,5 Вт при 230/277 В переменного тока |
| Входной ток, типовой |
9,5 А при 115 В; 4,5 А при 230 В; 4 А при 277 В |
| Пусковой ток, типовой, холодный старт |
23 А при 115 В; 10 А при 230 В; 15 А при 277 В |
| Ток утечки |
менее 3,5 мА при 240 В; менее 4,5 мА при 277 В |
Защиты и функциональные режимы
| Параметр |
Значение для XDR-960-24 |
| Защита от перегрузки |
105...200% от номинальной выходной мощности более 5 с, затем ограничение тока на уровне номинального тока без отключения при выходном напряжении 30...100% от номинального |
| Режим при глубокой перегрузке |
Режим hiccup при выходном напряжении менее 30% от номинального |
| Защита от перенапряжения |
30...34 В |
| Восстановление после перенапряжения |
Отключение выходного напряжения, восстановление после повторной подачи питания |
| Защита от перегрева |
Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Параллельная работа |
До 3840 Вт, до 4 источников по схеме 3+1 |
| Релейный контакт DC OK |
Максимум 30 В постоянного тока / 1 А, 30 В переменного тока / 0,5 А, активная нагрузка |
| Дистанционное управление |
Включение: замыкание RC и 5V_AUX; выключение: разомкнутое состояние RC и 5V_AUX |
| Интерфейс связи |
MODBus, функции управления, настройки и мониторинга |
| Кратковременная пиковая способность по току |
600% в течение 15 мс |
Параметры окружающей среды
| Параметр |
Значение для XDR-960-24 |
| Рабочая температура |
-40...+85 °C |
| Рабочая влажность |
20...95% относительной влажности, без конденсации |
| Температура хранения |
-40...+85 °C |
| Влажность хранения |
10...95% относительной влажности, без конденсации |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0...60 °C |
| Вибрация |
Компонент: 10...500 Гц, 2G, 10 мин/цикл, 60 мин по каждой оси X, Y, Z; монтаж согласно IEC60068-2-6 |
| Высота эксплуатации |
До 5000 м |
Параметры электромагнитной совместимости и безопасности
| Параметр |
Значение |
| Стандарты безопасности |
IEC62368-1, IEC61558-1, IEC61010; BS EN/EN62368-1, BS EN/EN61558-1/-2-16, BS EN/EN61010; UL121201/CSA C22.2 No.213.17 Class I, Division 2 Group A, B, C, D T4; UL61010; AS/NZS 62368-1, AS/NZS 61558-1/-2-16; GB4943.1; CNS15598-1; EAC TPTC004; KC62368-1; BIS IS13252 (по запросу) |
| Категория перенапряжения |
IEC/EN 61558-1/-2-16: OVC III до 2000 м; IEC/EN/UL 61010: OVC II до 5000 м; IEC/EN 62368-1: OVC II до 5000 м |
| Безопасное сверхнизкое напряжение |
IEC/EN 61558-2-16; IEC/EN/UL 61010-2-201; IEC/EN 62368-1, класс SELV / ES1 |
| Испытательное напряжение изоляции |
Вход-выход: 4 кВ переменного тока; вход-FG: 2 кВ переменного тока; выход-FG: 1,5 кВ переменного тока; выход-DC OK: 0,5 кВ переменного тока |
| Сопротивление изоляции |
Вход-выход, вход-FG, выход-FG: 100 МОм при 500 В постоянного тока, 25 °C, 70% RH |
ЭМС: эмиссия
| Параметр |
Стандарт |
Уровень |
| Кондуктивные помехи |
BS EN/EN55032 (CISPR32) / BS EN/EN61204-3 / CNS15936 |
Класс B |
| Излучаемые помехи |
BS EN/EN55032 (CISPR32) / BS EN/EN61204-3 / CNS15936 |
Класс B |
| Гармонические составляющие тока |
BS EN/EN61000-3-2 |
Класс A |
| Фликер |
BS EN/EN61000-3-3 |
Соответствует |
ЭМС: устойчивость
| Параметр |
Стандарт |
Уровень испытаний |
| Электростатический разряд |
BS EN/EN61000-4-2 |
Уровень 4, 15 кВ воздух; уровень 4, 8 кВ контакт; критерий A |
| Излучаемое радиочастотное поле |
BS EN/EN61000-4-3 |
Уровень 3, 10 В/м; критерий A |
| Быстрые переходные процессы / пачки |
BS EN/EN61000-4-4 |
Уровень 4, 4 кВ; критерий A |
| Импульсные перенапряжения |
BS EN/EN61000-4-5 |
Уровень 4, 2 кВ линия-линия; уровень 4, 4 кВ линия-линия-корпус; критерий A |
| Кондуктивные радиочастотные помехи |
BS EN/EN61000-4-6 |
Уровень 3, 10 В; критерий A |
| Магнитное поле промышленной частоты |
BS EN/EN61000-4-8 |
Уровень 4, 30 А/м; критерий A |
Пиковая выходная мощность
Источник питания поддерживает режим кратковременной пиковой мощности. Средняя выходная мощность за период не должна превышать номинальную мощность 960 Вт. Длительность пикового режима не более 5 секунд, коэффициент заполнения не более 35%.
Для модели 24 В при входном напряжении 200 В переменного тока возможна пикова мощность 1920 Вт при максимальном коэффициенте заполнения 5%. При этом период должен быть не менее 100 секунд, а непиковая мощность должна быть не более 909,5 Вт.
Кратковременная пиковая способность по току
| Кратность тока нагрузки |
Выходное напряжение при 100...132 В AC |
Выходное напряжение при 180...305 В AC |
Максимальная длительность |
| 3 x Io |
50% |
66% |
100 мс |
| 4 x Io |
37% |
50% |
70 мс |
| 5 x Io |
30% |
40% |
40 мс |
| 6 x Io |
10% |
10% |
15 мс |
После события кратковременного пикового тока источник питания должен работать в пределах номинального выхода не менее 5 секунд до следующего такого события. Если три события кратковременного пикового тока происходят последовательно, источник ограничивает выходной ток до 100% минимум на 15 секунд.
Функции управления и сигнализации
| Контакт / вывод |
Назначение |
Описание |
| 1, 2 |
DC OK |
Релейный контакт состояния источника. Контакт замкнут: источник включен, выход в норме. Контакт разомкнут: источник выключен или авария по выходу |
| 3 |
GND |
Сигнал распределения тока; при параллельной работе выводы GND всех источников соединяются между собой |
| 4 |
CS |
Сигнал распределения тока; при параллельной работе выводы CS всех источников соединяются между собой |
| 5 |
TC |
Функция кратковременной пиковой способности по току; для активации вывод TC должен быть соединен с GND |
| 6 |
D- |
Линия данных интерфейса MODBus |
| 7 |
GND_AUX |
Изолированный сигнальный возврат, изолирован от выходных клемм +Vo и -Vo |
| 8 |
D+ |
Линия данных интерфейса MODBus |
| 9 |
RC |
Дистанционное включение/выключение. Включение: замыкание с 5V_AUX, 4...5 В постоянного тока. Выключение: разомкнуто или менее 0,5 В. Максимальное входное напряжение 5 В постоянного тока |
| 10 |
5V_AUX |
Вспомогательное напряжение для сигнала дистанционного управления, изолировано от выходных клемм |
Параллельная работа
- Допускается параллельное соединение до 4 источников для увеличения выходной мощности.
- Для параллельной работы функция кратковременной пиковой способности по току должна быть отключена; вывод TC не должен соединяться с GND.
- Выводы CS и GND всех источников должны быть соединены между собой.
- Разница выходных напряжений между параллельно включенными источниками должна быть менее 0,2 В.
- Суммарный выходной ток при параллельной работе не должен превышать: номинальный ток одного источника x число источников x 0,9.
- Источники должны быть соединены с нагрузкой короткими проводами большого сечения.
- Минимальная нагрузка при параллельной работе должна быть более 5% от суммарной номинальной нагрузки.
- При нагрузке менее 5% возможно, что активным останется только один ведущий источник, а остальные перейдут в режим ожидания; их зеленые индикаторы и реле могут не включаться.
- Линии CS и GND рекомендуется выполнять витой парой.
Защита от обратного напряжения со стороны нагрузки
Встроенный ORing FET предотвращает повреждение источника питания при возникновении обратной электродвижущей силы со стороны двигателя или иной индуктивной нагрузки в режиме торможения или сброса энергии.
| Модель |
Максимально допустимое обратное напряжение |
| XDR-960-24 |
менее 35 В |
Светодиодная индикация состояния
| Состояние |
Индикация |
| Восстановление заводских настроек |
Зеленый, 3 мигания с паузой |
| Нормальное состояние выхода |
Зеленый |
| Авария по выходу |
Красный |
| Перегрузка |
Красный, 1 мигание с паузой |
| Перенапряжение |
Красный, 2 мигания с паузой |
| Перегрев |
Красный, 3 мигания с паузой |
| Защита от обратного напряжения со стороны нагрузки |
Красный, 4 мигания с паузой |
| Предупреждение о высокой температуре окружающей среды |
Красный, мигание |
| Прочие состояния |
Красный, 5 миганий с паузой |
К прочим состояниям относятся срабатывание защиты по пониженному входному напряжению переменного тока, внутренняя ошибка связи и ошибка EEPROM.
Механические данные и подключение
| Параметр |
Значение |
| Габаритные размеры |
96 x 125,2 x 132 мм |
| Масса |
2,06 кг |
| Установка |
На DIN рейку TS35/7.5 или TS35/15 |
| Входные клеммы |
1: AC/L или DC +Vin; 2: AC/N или DC -Vin; 3: FG |
| Выходные клеммы |
1, 2, 3: +Vo; 4, 5, 6: -Vo |
| Сигнальный разъем |
JS-2008R-2x05 или эквивалент; ответная часть H20J1-10 или эквивалент |
Рекомендуемые проводники
| Параметр |
Вход переменного тока |
Выход постоянного тока |
Сигнальный разъем |
| Одножильный провод |
до 6 мм² |
до 6 мм² |
до 1,5 мм² |
| Диапазон AWG |
18...10 AWG |
18...8 AWG |
24...16 AWG |
| Длина снятия изоляции |
10...11 мм |
10...11 мм |
8...9 мм |
| Момент затяжки винтовых клемм |
5 lb-in |
5 lb-in |
не указано |
Надежность и упаковка
| Параметр |
Значение |
| MTBF |
819,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 113,3 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Упаковка |
6 шт. в упаковке; масса упаковки 13,4 кг; объем 1,47 куб. фута |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконечной цепи с параллельным подключением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает установочную погрешность, нестабильность по сети и нестабильность по нагрузке.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование. Конечное изделие должно быть дополнительно подтверждено на соответствие требованиям ЭМС.
- При высоте эксплуатации более 2000 м допустимая температура окружающей среды должна снижаться из расчета 3,5 °C на каждые 1000 м для моделей без вентилятора и 5 °C на каждые 1000 м для моделей с вентилятором.
- Рекомендуемые монтажные зазоры при длительной работе на полной мощности: 40 мм сверху, 20 мм снизу, 5 мм слева и справа. Если соседнее устройство является источником тепла, рекомендуется зазор 15 мм.
