XDR-960-36 - промышленный AC/DC источник питания 36 В большой мощности для установки на DIN рейку и питания ответственных систем автоматизации.
Расшифровка партномера
| Фрагмент партномера |
Значение |
| XDR |
Серия высококлассных ультратонких промышленных источников питания на DIN рейку |
| 960 |
Номинальная выходная мощность серии 960 Вт |
| 36 |
Номинальное выходное напряжение 36 В постоянного тока |
Назначение и общее описание
XDR-960-36 представляет собой однофазный AC/DC источник питания промышленного класса мощностью 957,6 Вт с выходом 36 В постоянного тока, выполненный в узком корпусе шириной 96 мм для монтажа на DIN рейку TS35/7.5 или TS35/15.
Модель ориентирована на применение в системах промышленного управления, на оборудовании полупроводникового производства, в заводской автоматизации и в электромеханической аппаратуре. Источник рассчитан на глобальное применение благодаря широкому диапазону входного напряжения 85…305 В AC, наличию активной коррекции коэффициента мощности и поддержке работы от 277 В AC.
Конструкция без вентилятора обеспечивает охлаждение естественной конвекцией. Устройство поддерживает интерфейс MODBus, дистанционное включение и отключение, релейный сигнал исправности выхода DC OK, параллельную работу, режим пиковой мощности до 200% и режим кратковременного пикового тока до 600% для пуска индуктивных и емкостных нагрузок.
Особенности
- Широкий диапазон входного напряжения 85…305 В AC с активной коррекцией коэффициента мощности
- Поддержка сетей 277 В AC
- Ультратонкий корпус шириной 96 мм
- КПД до 95,5%
- Потребление без нагрузки 1,5 Вт при дистанционном отключении
- Встроенный протокол MODBus RTU
- Пиковая мощность до 200%
- Кратковременная пиковая токовая способность до 600%
- Встроенное ограничение тока в режиме постоянного тока
- Параллельная работа с распределением тока до 3840 Вт в конфигурации 3+1
- Защиты от короткого замыкания, перегрузки, перенапряжения и перегрева
- Охлаждение свободной конвекцией без вентилятора
- Категория перенапряжения III для стандартов IEC/EN 61558-1/-2-16 на высоте до 2000 м
- Рабочая температура от -40 до +85 °C
- Высота эксплуатации до 5000 м
- Встроенные дистанционное ON/OFF управление и релейный контакт DC OK
- Низкий пусковой ток
- Встроенный ORing FET
- Защитное покрытие печатной платы

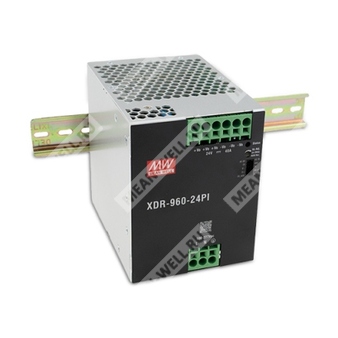

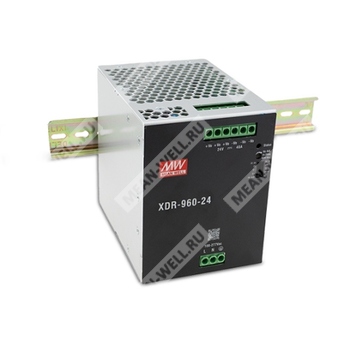

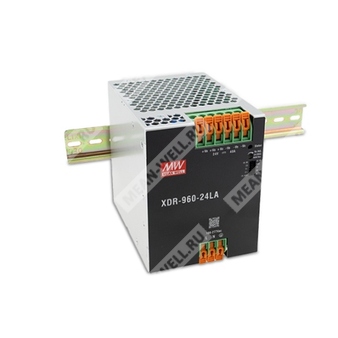

- Варианты клеммных блоков: винтовой, рычажный, push-in
Области применения
- Системы промышленного управления
- Оборудование для производства полупроводников
- Заводская автоматизация
- Электромеханическая аппаратура
Выходные параметры
| Параметр |
Значение |
| Номинальное выходное напряжение |
36 В DC |
| Диапазон выходного тока |
0…26,6 А |
| Номинальная мощность |
957,6 Вт |
| Пиковый выходной ток в течение 5 с |
53,3 А |
| Пиковая мощность в течение 5 с |
1920 Вт |
| Диапазон регулировки выходного напряжения |
36…42 В |
| Пульсации и шум, максимум |
120 мВ пик-пик |
| Допуск по выходному напряжению |
±1,0% |
| Нестабильность по сети |
±0,5% |
| Нестабильность по нагрузке |
±1,0% |
| Время установления, время нарастания |
1500 мс, 150 мс при 230 В AC; 3000 мс, 150 мс при 115 В AC, при полной нагрузке |
| Время удержания, типовое |
15 мс при 230 В AC; 15 мс при 115 В AC, при полной нагрузке |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения переменного тока |
85…305 В AC |
| Диапазон входного напряжения постоянного тока |
80…431 В DC, при 80 В DC требуется снижение нагрузки до 50% |
| Диапазон частоты |
47…63 Гц |
| Коэффициент мощности, типовой |
более 0,98 при 115 В AC; более 0,95 при 230 В AC; более 0,9 при 277 В AC, при полной нагрузке |
| КПД, типовой |
95,5% |
| Входной ток, типовой |
9,5 А при 115 В AC; 4,5 А при 230 В AC; 4 А при 277 В AC |
| Пусковой ток, типовой, холодный старт |
23 А при 115 В AC; 10 А при 230 В AC; 15 А при 277 В AC |
| Ток утечки |
менее 3,5 мА при 240 В AC; менее 4,5 мА при 277 В AC |
Потребление без нагрузки
| Режим |
Значение |
| Дистанционное отключение питания |
1,5 Вт при 115 В AC, 230 В AC и 277 В AC |
| Дистанционное включение питания |
6,7 Вт при 115 В AC; 4,5 Вт при 230 В AC и 277 В AC |
Защиты
| Вид защиты |
Параметры и режим работы |
| Перегрузка |
105…200% от номинальной выходной мощности в течение более 5 с, затем ограничение тока на уровне номинального тока без отключения при выходном напряжении 30…100% от номинального |
| Режим при глубокой перегрузке |
Прерывистый режим при выходном напряжении менее 30% от номинального |
| Перенапряжение на выходе |
43…50 В |
| Реакция на перенапряжение |
Отключение выходного напряжения, восстановление после повторной подачи питания |
| Перегрев |
Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функциональные возможности
| Функция |
Характеристика |
| Параллельная работа |
До 3840 Вт, до 4 блоков в конфигурации 3+1 |
| Релейный контакт DC OK |
Контакт реле, максимально 30 В DC / 1 А, 30 В AC / 0,5 А, резистивная нагрузка |
| Дистанционное управление |
Включение: замкнуть RC и 5V_AUX; отключение: разомкнуть RC и 5V_AUX |
| Интерфейс MODBus |
Поддерживаются функции управления, настройки и мониторинга |
| Кратковременная пиковая токовая способность |
До 600% в течение 15 мс |
Параметры окружающей среды
| Параметр |
Значение |
| Рабочая температура |
-40…+85 °C, с учетом кривой снижения мощности |
| Рабочая влажность |
20…95% RH без конденсации |
| Температура хранения |
-40…+85 °C |
| Влажность хранения |
10…95% RH без конденсации |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0…60 °C |
| Вибрация |
Компонент: 10…500 Гц, 2G, 10 мин/цикл, 60 мин по каждой оси X, Y, Z; монтаж в соответствии с IEC60068-2-6 |
| Высота эксплуатации |
До 5000 м |
Пиковая мощность
| Параметр |
Значение |
| Максимальная длительность пикового режима |
до 5 с |
| Максимальная скважность пикового режима |
до 35% |
| Условие по средней мощности |
Средняя выходная мощность не должна превышать номинальную |
| Минимальный период при длительности пика 5 с и скважности 5% |
не менее 100 с |
Кратковременная пиковая токовая способность
| Нагрузка |
Выходное напряжение при 100…132 В AC |
Выходное напряжение при 180…305 В AC |
Максимальная длительность |
| 3 x Iо |
50% |
66% |
100 мс |
| 4 x Iо |
37% |
50% |
70 мс |
| 5 x Iо |
30% |
40% |
40 мс |
| 6 x Iо |
10% |
10% |
15 мс |
После события кратковременного пикового тока источник питания должен работать в пределах номинального выхода не менее 5 секунд до следующего события. Если последовательно происходят три события пикового тока, источник ограничивает выходной ток до 100% минимум на 15 секунд.
Параллельная работа
| Параметр |
Требование |
| Максимальное количество блоков |
4 |
| Условие использования |
Для параллельной работы функция кратковременного пикового тока должна быть отключена; вывод TC не должен быть соединен с GND |
| Соединения управления |
Выводы CS и GND должны быть объединены между всеми блоками |
| Допустимая разница выходных напряжений блоков |
менее 0,2 В |
| Допустимый суммарный выходной ток |
Номинальный ток одного блока × количество блоков × 0,9 |
| Минимальная суммарная нагрузка |
более 5% от суммарной номинальной нагрузки |
| Особенность малой нагрузки |
При нагрузке менее 5% от номинальной в параллельной системе может работать только один ведущий блок; ведомые могут перейти в режим ожидания, при этом их зеленые светодиоды и реле не включаются |
| Требование к проводке |
Использовать короткие проводники большого сечения; линии CS и GND выполнять витой парой |
Интерфейсы, сигналы и назначение выводов
| Вывод |
Функция |
Описание |
| 1, 2 |
DC OK |
Релейный контакт состояния источника: контакт замкнут при включенном источнике и исправном выходе; контакт разомкнут при отключении или аварии по DC. Номинал контакта: до 30 В DC / 1 А, 30 В AC / 0,5 А |
| 3 |
GND |
Сигнал распределения тока для параллельной работы; должен соединяться между блоками |
| 4 |
CS |
Сигнал распределения тока для параллельной работы; должен соединяться между блоками |
| 5 |
TC |
Управление функцией кратковременной пикового тока; для использования данной функции вывод TC должен быть подключен к GND |
| 6 |
D- |
Линия данных интерфейса MODBus |
| 7 |
GND_AUX |
Изолированный сигнальный возврат, не связанный с выходными клеммами +Vo и -Vo |
| 8 |
D+ |
Линия данных интерфейса MODBus |
| 9 |
RC |
Дистанционное включение и отключение по электрическому сигналу или сухому контакту относительно 5V_AUX; включение при 4…5 В DC или коротком замыкании, отключение при разомкнутом состоянии или напряжении менее 0,5 В DC; максимально допустимое входное напряжение 5 В DC |
| 10 |
5V_AUX |
Вспомогательное сигнальное напряжение для функции дистанционного управления, изолировано от выходных клемм |
Защита от обратного напряжения со стороны нагрузки
| Параметр |
Значение для XDR-960-36 |
| Максимально допустимое обратное напряжение |
менее 50 В |
Встроенный ORing FET предотвращает повреждение источника питания обратной электродвижущей силой со стороны двигателя или иной индуктивной нагрузки, например при торможении.
Светодиодная индикация состояния
| Состояние |
Индикация |
| Восстановление заводских настроек |
Зеленый, 3 мигания с паузой |
| Выход исправен |
Зеленый |
| Авария по выходу |
Красный |
| Перегрузка |
Красный, 1 мигание с паузой |
| Перенапряжение |
Красный, 2 мигания с паузой |
| Перегрев |
Красный, 3 мигания с паузой |
| Обратное напряжение от нагрузки |
Красный, 4 мигания с паузой |
| Предупреждение о высокой температуре окружающей среды |
Красный, мигание |
| Прочие состояния |
Красный, 5 миганий с паузой |
К прочим состояниям относятся защита по пониженному входному напряжению переменного тока, внутренняя ошибка связи и ошибка EEPROM.
Безопасность и электромагнитная совместимость
| Параметр |
Значение |
| Стандарты безопасности |
IEC62368-1, IEC61558-1, IEC61010; BS EN/EN62368-1, BS EN/EN61558-1/-2-16, BS EN/EN61010; UL121201/CSA C22.2 No.213.17 Class I, Div 2, Group A, B, C, D Hazardous Locations T4; UL61010; AS/NZS 62368-1, AS/NZS 61558-1/-2-16; GB4943.1; CNS15598-1; EAC TPTC004 |
| Категория перенапряжения |
IEC/EN 61558-1/-2-16: OVC III до 2000 м; IEC/EN/UL 61010: OVC II до 5000 м; IEC/EN 62368-1: OVC II до 5000 м |
| Безопасное сверхнизкое напряжение на выходе |
IEC/EN 61558-2-16: SELV; IEC/EN/UL 61010-2-201: SELV; IEC/EN 62368-1: SELV / ES1 |
| Испытательное напряжение изоляции |
Вход-выход: 4 кВ AC; вход-FG: 2 кВ AC; выход-FG: 1,5 кВ AC; выход-DC OK: 0,5 кВ AC |
| Сопротивление изоляции |
Вход-выход, вход-FG, выход-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Электромагнитная эмиссия
| Параметр |
Стандарт |
Уровень |
| Кондуктивные помехи |
BS EN/EN55032 (CISPR32) / BS EN/EN61204-3 / CNS15936 |
Класс B |
| Излучаемые помехи |
BS EN/EN55032 (CISPR32) / BS EN/EN61204-3 / CNS15936 |
Класс B |
| Гармонический ток |
BS EN/EN61000-3-2 |
Класс A |
| Колебания напряжения и фликер |
BS EN/EN61000-3-3 |
Соответствует |
Электромагнитная устойчивость
| Воздействие |
Стандарт |
Уровень испытания |
| Электростатический разряд |
BS EN/EN61000-4-2 |
Уровень 4, 15 кВ по воздуху; уровень 4, 8 кВ контактно; критерий A |
| Излучаемое ВЧ поле |
BS EN/EN61000-4-3 |
Уровень 3, 10 В/м; критерий A |
| Быстрые переходные процессы / пачки |
BS EN/EN61000-4-4 |
Уровень 4, 4 кВ; критерий A |
| Импульсные перенапряжения |
BS EN/EN61000-4-5 |
Уровень 4, 2 кВ линия-линия; уровень 4, 4 кВ линия-линия-корпус; критерий A |
| Кондуктивные ВЧ помехи |
BS EN/EN61000-4-6 |
Уровень 3, 10 В; критерий A |
| Магнитное поле промышленной частоты |
BS EN/EN61000-4-8 |
Уровень 4, 30 А/м; критерий A |
Монтаж и механические данные
| Параметр |
Значение |
| Тип монтажа |
На DIN рейку TS35/7.5 или TS35/15 |
| Габариты |
96 x 125,2 x 132 мм |
| Масса |
2,06 кг |
Упаковка
| Параметр |
Значение |
| Количество в упаковке |
6 шт. |
| Масса упаковки |
13,4 кг |
| Объем упаковки |
1,47 куб. фута |
Наработка на отказ
| Методика |
Значение |
| Telcordia SR-332 (Bellcore) |
минимум 819,6 тыс. ч |
| MIL-HDBK-217F, 25 °C |
минимум 113,3 тыс. ч |
Клеммы и рекомендуемая проводка
| Узел |
Параметр |
Значение |
| Входные силовые клеммы |
Назначение |
1: AC/L или +Vin DC; 2: AC/N или -Vin DC; 3: FG |
| Выходные силовые клеммы |
Назначение |
1,2,3: +Vo; 4,5,6: -Vo |
| Входные силовые клеммы |
Одножильный провод |
до 6 мм², 18…10 AWG |
| Выходные силовые клеммы |
Одножильный провод |
до 6 мм², 18…8 AWG |
| Сигнальный разъем |
Провод |
до 1,5 мм², 24…16 AWG |
| Входные силовые клеммы |
Длина зачистки |
10…11 мм |
| Выходные силовые клеммы |
Длина зачистки |
10…11 мм |
| Сигнальный разъем |
Длина зачистки |
8…9 мм |
| Входные силовые клеммы |
Момент затяжки |
5 lb-in |
| Выходные силовые клеммы |
Момент затяжки |
5 lb-in |
Примечания
| № |
Содержание |
| 1 |
Все параметры, если не указано иное, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 |
Пульсации и шум измеряются при полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконечной 0,1 мкФ и 47 мкФ параллельно соединенными конденсаторами. |
| 3 |
Допуск включает начальную установку, нестабильность по сети и нестабильность по нагрузке. |
| 4 |
Источник питания рассматривается как компонент, который устанавливается в состав конечного оборудования. Конечное оборудование должно быть повторно проверено на соответствие требованиям по ЭМС. |
| 5 |
Для безвентиляторных моделей при высоте эксплуатации более 2000 м снижение допустимой температуры окружающей среды составляет 3,5 °C на каждые 1000 м. Для моделей с вентилятором — 5 °C на каждые 1000 м. |
| 6 |
Рекомендуемые монтажные зазоры при длительной работе на полной мощности: 40 мм сверху, 20 мм снизу, по 5 мм слева и справа. Если соседнее устройство является источником тепла, рекомендуется зазор 15 мм. |
