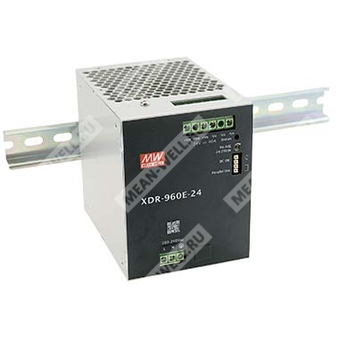

XDR-960E-24 - AC/DC источник питания на DIN рейку мощностью 960 Вт с регулируемым выходом 24 В для промышленного оборудования и систем автоматизации.
Расшифровка партномера
| Элемент обозначения |
Значение |
| XDR |
Наименование серии промышленных ультратонких источников питания на DIN рейку |
| 960 |
Номинальная выходная мощность 960 Вт |
| E |
Экономичное исполнение |
| 24 |
Номинальное выходное напряжение 24 В |
Назначение
XDR-960E-24 представляет собой промышленный AC/DC источник питания в узком корпусе шириной 96 мм для установки на DIN рейку TS35/7.5 или TS35/15. Устройство предназначено для питания систем промышленного управления, автоматизации, электромеханической аппаратуры, оборудования полупроводникового производства и зарядных применений.
Особенности
- Входное напряжение 180...264 В AC со встроенной коррекцией коэффициента мощности.
- Узкий корпус шириной 96 мм.
- Высокий КПД до 94.5% для исполнения 24 В.
- Потребляемая мощность без нагрузки 3.9 Вт.
- Встроенная схема ограничения тока в режиме постоянного тока.
- Поддержка параллельной работы с распределением тока по схеме droop mode.
- Суммарная мощность при параллельной работе до 3840 Вт в конфигурации до 4 источников.
- Комплекс защит: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Безвентиляторное исполнение, охлаждение естественной конвекцией воздуха.
- Работа в широком температурном диапазоне от минус 40 до плюс 70 °C.
- Допустимая рабочая высота установки до 5000 м.
- Встроенный релейный контакт DC OK.
- Соответствие требованиям SELV.
Области применения
- Системы промышленного управления.
- Оборудование для производства полупроводников.
- Фабричная автоматизация.
- Электромеханическая аппаратура.
- Зарядные устройства аккумуляторов.
Описание
XDR-960E-24 относится к серии промышленных AC/DC источников питания мощностью 960 Вт в экономичном ультратонком исполнении для монтажа на DIN рейку. Конструкция ориентирована на применение в шкафах и распределенных системах, где критичны плотность монтажа, энергоэффективность и надежность. Корпус шириной 96 мм позволяет экономить монтажное пространство.
Источник питания характеризуется высоким КПД 94.5% и низким энергопотреблением на холостом ходу 3.9 Вт. Реализованы встроенное ограничение тока, защита от перегрузки, короткого замыкания, перенапряжения и перегрева. Прибор допускает параллельную работу до четырех блоков с распределением тока, оснащен релейным сигналом исправности DC OK и предназначен для эксплуатации при естественном охлаждении без вентилятора.
Выходные параметры
| Параметр |
Значение |
| Номинальное выходное напряжение |
24 В |
| Номинальный выходной ток |
40 А |
| Диапазон выходного тока |
0...40 А |
| Номинальная выходная мощность |
960 Вт |
| Диапазон регулировки выходного напряжения |
24...29 В |
| Пульсации и шум |
120 мВ пик-пик |
| Допуск по выходному напряжению |
±1.0% |
| Нестабильность по сети |
±0.5% |
| Нестабильность по нагрузке |
±1.0% |
| Время установления и нарастания |
500 мс, 50 мс при 230 В AC и полной нагрузке |
| Время удержания |
15 мс при 230 В AC и полной нагрузке |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения переменного тока |
180...264 В AC |
| Диапазон входного напряжения постоянного тока |
254.5...370 В DC |
| Диапазон частоты |
47...63 Гц |
| Коэффициент мощности |
более 0.95 при 230 В AC и полной нагрузке |
| КПД типовой |
94.5% |
| Потребляемый ток от сети типовой |
5 А при 230 В AC |
| Пусковой ток типовой |
30 А при 230 В AC, холодный старт |
| Ток утечки |
менее 3.5 мА при 240 В AC |
| Потребляемая мощность без нагрузки типовая |
3.9 Вт при 230 В AC |
Защиты
| Параметр |
Значение |
| Перегрузка |
105...130% от номинальной выходной мощности |
| Режим защиты при коротком замыкании и глубокой перегрузке |
Режим hiccup при снижении выходного напряжения менее 30%, автоматическое восстановление после устранения неисправности |
| Ограничение тока |
Режим постоянного ограничения тока без отключения в диапазоне 30...100% номинального выходного напряжения, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения |
30...34 В |
| Режим защиты от перенапряжения |
Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева |
Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функции
| Параметр |
Значение |
| Сигнал исправности выходного напряжения |
Релейный контакт DC OK |
| Параметры релейного контакта DC OK |
до 30 В DC / 1 А, до 30 В AC / 0.5 А, активная нагрузка |
| Параллельная работа |
До 3840 Вт или до 4 устройств по схеме 3+1, режим droop mode |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
от минус 40 до плюс 70 °C |
| Снижение мощности |
Требуется при температуре выше плюс 50 °C |
| Рабочая влажность |
20...95% относительной влажности, без конденсации |
| Температура хранения |
от минус 40 до плюс 85 °C |
| Влажность хранения |
10...95% относительной влажности, без конденсации |
| Температурный коэффициент |
±0.03%/°C в диапазоне 0...50 °C |
| Вибрация |
Компонент: 10...500 Гц, 2G, 10 мин на цикл, 60 мин по осям X, Y, Z; монтаж согласно IEC60068-2-6 |
| Рабочая высота |
до 5000 м |
Безопасность и ЭМС
| Параметр |
Значение |
| Стандарты безопасности |
IEC 62368-1, IEC 61558-1/-2-16, IEC 61010-1/-2-201 |
| Национальные и региональные одобрения |
BS EN/EN 62368-1, BS EN/EN 61558-1/-2-16, BS EN/EN 61010-1/-2-201, UL/CUL 61010-1/-2-201, GB4943.1, CNS15598-1, TPTC004, KC 62368-1, BIS IS 13252 часть 1 |
| Категория перенапряжения |
IEC/EN 61558-1/-2-16: OVC III при высоте до 2000 м |
| Категория перенапряжения |
IEC/EN/UL 61010-1/-2-201: OVC II при высоте до 5000 м |
| Категория перенапряжения |
IEC/EN 62368-1: OVC II при высоте до 5000 м |
| Безопасное сверхнизкое напряжение |
IEC/EN 61558-2-16: SELV |
| Безопасное сверхнизкое напряжение |
IEC/EN 62368-1: SELV / ES1 |
| Испытательное напряжение изоляции |
Вход-выход: 4 кВ AC; вход-земля: 2 кВ AC; выход-земля: 1.5 кВ AC; выход-DC OK: 0.5 кВ AC |
| Сопротивление изоляции |
Вход-выход, вход-земля, выход-земля: 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС. Эмиссия
| Параметр |
Значение |
| Кондуктивные помехи |
Класс B |
| Излучаемые помехи |
Класс B |
| Гармонические составляющие тока |
Класс A |
| Колебания напряжения и фликер |
Соответствует требованиям |
ЭМС. Устойчивость
| Испытание |
Уровень |
| Электростатический разряд |
Уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ при контакте; критерий A |
| Радиочастотное электромагнитное поле |
Уровень 3, 10 В/м; критерий A |
| Быстрые переходные процессы |
Уровень 3, 2 кВ; критерий A |
| Импульсные перенапряжения |
Уровень 4, 2 кВ линия-линия; уровень 4, 4 кВ линия-линия-земля корпуса; критерий A |
| Кондуктивные ВЧ помехи |
Уровень 3, 10 В; критерий A |
| Магнитное поле промышленной частоты |
Уровень 4, 30 А/м; критерий A |
Надежность, размеры и упаковка
| Параметр |
Значение |
| MTBF |
1147.2 тыс. ч минимум по Telcordia SR-332; 169.9 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры |
96 x 125.2 x 132 мм |
| Масса |
1.93 кг |
| Упаковка |
6 шт. в упаковке, масса 12.55 кг, объем 1.47 куб. фута |
Подключение и механические данные
| Узел |
Контакт |
Назначение |
| Входной клеммный блок |
1 |
AC/L или DC +Vin |
| Входной клеммный блок |
2 |
AC/N или DC -Vin |
| Входной клеммный блок |
3 |
FG |
| Выходной клеммный блок |
1, 2, 3 |
+Vo |
| Выходной клеммный блок |
4, 5, 6 |
-Vo |
| Сигнальный разъем |
1, 2 |
Релейный контакт DC OK |
| Сигнальный разъем |
3, 4 |
Линия параллельной работы, распределение тока |
Рекомендуемая проводка
| Параметр |
Вход AC |
Выход DC |
Сигнальный разъем |
| Одножильный провод |
до 6 мм² |
до 6 мм² |
до 1.5 мм² |
| Диапазон AWG |
18...10 AWG |
18...8 AWG |
24...16 AWG |
| Длина снятия изоляции |
10...11 мм |
10...11 мм |
8...9 мм |
| Момент затяжки клемм |
5 lb-in |
5 lb-in |
не указан |
Параллельная работа
XDR-960E-24 имеет встроенную функцию распределения тока в режиме droop mode и может подключаться параллельно в количестве до 4 источников для повышения суммарной мощности.
- Для включения параллельной работы выводы PLink должны быть локально закорочены.
- Разница выходных напряжений между параллельно включенными источниками должна быть менее 0.1 В.
- Суммарный выходной ток при параллельной работе определяется как номинальный ток одного источника, умноженный на количество источников и на коэффициент 0.9.
- Максимальное количество источников при параллельной работе — 4.
- Параллельное соединение следует выполнять короткими проводами большого сечения, после чего подключать к нагрузке.
- Минимальная нагрузка при параллельной работе должна быть более 7% от суммарной номинальной нагрузки.
- При нагрузке менее 7% от суммарной номинальной в работе может остаться только один источник, а остальные могут перейти в режим ожидания; их светодиодные индикаторы и реле не будут активны.
- После перегрузки или короткого замыкания в параллельном режиме для восстановления требуется повторная подача питания.
- В режиме Parallel Use выходное напряжение регулируется по падающей характеристике; при отсутствии нагрузки напряжение примерно на 4% выше, чем при номинальной нагрузке.
Характеристика выходного напряжения в режиме распределения тока
| Параметр |
Значение для XDR-960E-24 |
| Выходное напряжение без нагрузки |
24 В |
| Номинальный выходной ток |
40 А |
| Выходное напряжение в диапазоне 0...100% нагрузки |
24...23 В |
Монтаж
Источник питания предназначен для установки на DIN рейку TS35/7.5 или TS35/15.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным конденсатором 0.1 мкФ и 47 мкФ.
- Допуск включает погрешность установки, нестабильность по сети и нестабильность по нагрузке.
- Для безвентиляторных моделей при рабочей высоте более 2000 м температурное снижение характеристик составляет 3.5 °C на каждые 1000 м; для моделей с вентилятором — 5 °C на каждые 1000 м.
- Рекомендуемые монтажные зазоры при длительной работе на полной мощности: 40 мм сверху, 20 мм снизу, 5 мм слева и справа.
- Если соседнее устройство является источником тепла, рекомендуется зазор 15 мм.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование. Конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС.
- Маркировка RCM применяется на добровольной основе. Оборудование соответствует применимым требованиям IEC или AS/NZS, либо AS/NZS 3820, где это применимо. Использование маркировки RCM соответствует AS/NZS 4417.1.
- На части изделий или моделей может отсутствовать логотип BIS; для уточнения исполнения требуется согласование.
