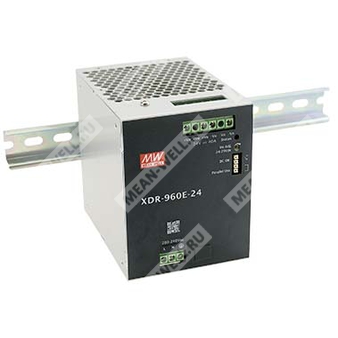

XDR-960E-36 - промышленный AC/DC источник питания на DIN рейку с выходом 36 В и номинальной мощностью 960 Вт.
Расшифровка партномера
| Элемент партномера |
Значение |
| XDR |
Серия ультратонких промышленных источников питания на DIN рейку |
| 960 |
Номинальная выходная мощность 960 Вт |
| E |
Экономичное исполнение |
| 36 |
Номинальное выходное напряжение 36 В |
Назначение
XDR-960E-36 представляет собой однофазный AC/DC источник питания промышленного назначения для установки на DIN рейку TS35/7.5 или TS35/15. Изделие предназначено для питания систем промышленного управления, оборудования автоматизации, полупроводникового технологического оборудования, электромеханической аппаратуры и зарядных систем аккумуляторов.
Особенности
- Входное напряжение 180...264 В переменного тока с коррекцией коэффициента мощности.
- Глобальные сертификаты для различных областей применения: ITE 62368-1, промышленное применение 61558-1/-2-16, 61010.
- Ультратонкий корпус шириной 96 мм.
- Высокий КПД до 95% для версии 36 В.
- Потребление без нагрузки 3.9 Вт.
- Встроенная схема ограничения тока с режимом постоянного тока.
- Поддержка параллельной работы с распределением тока до 3840 Вт в конфигурации 3+1.
- Комплекс защит: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Безвентиляторное исполнение с охлаждением за счет естественной конвекции воздуха.
- Категория перенапряжения III.
- Широкий диапазон рабочей температуры от -40 до +70 °C, при температуре свыше +50 °C требуется снижение нагрузки.
- Работа на высоте до 5000 м.
- Встроенный релейный контакт DC OK.
- Установка на DIN рейку TS-35/7.5 или TS-35/15.
Области применения
- Промышленные системы управления.
- Оборудование для производства полупроводников.
- Фабричная автоматизация.
- Электромеханическая аппаратура.
- Зарядные устройства аккумуляторов.
Описание
Серия XDR-960E представляет собой источники питания мощностью 960 Вт в ультратонком промышленном исполнении для монтажа на DIN рейку. Для XDR-960E-36 характерен узкий корпус шириной 96 мм, что позволяет рационально использовать монтажное пространство внутри шкафа. Модель обеспечивает высокий КПД 95% и низкое энергопотребление без нагрузки 3.9 Вт, что способствует снижению эксплуатационных потерь.
Источник питания имеет встроенный режим ограничения тока, безвентиляторную конструкцию, рассчитан на работу в диапазоне температур от -40 до +70 °C и допускает эксплуатацию при полной нагрузке до +50 °C. Предусмотрена возможность параллельной работы нескольких блоков общей мощностью до 3840 Вт, а также встроенный сигнал исправности выхода DC OK. Совокупность защитных функций и широкий набор отраслевых сертификатов делают модель пригодной для применения в ответственных промышленных системах электропитания.
Выходные параметры
| Параметр |
Значение |
| Номинальное выходное напряжение |
36 В |
| Номинальный выходной ток |
26.6 А |
| Диапазон выходного тока |
0...26.6 А |
| Номинальная мощность |
957.6 Вт |
| Диапазон регулировки выходного напряжения |
36...42 В |
| Пульсации и шум |
150 мВ пик-пик |
| Допуск по выходному напряжению |
±1.0% |
| Нестабильность по сети |
±0.5% |
| Нестабильность по нагрузке |
±1.0% |
| Время запуска, нарастания |
500 мс, 50 мс при 230 В AC и полной нагрузке |
| Время удержания |
15 мс при 230 В AC и полной нагрузке |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения переменного тока |
180...264 В AC |
| Диапазон входного напряжения постоянного тока |
254.5...370 В DC |
| Диапазон частоты |
47...63 Гц |
| Коэффициент мощности |
более 0.95 при 230 В AC и полной нагрузке |
| КПД |
95% |
| Типовой входной ток |
5 А при 230 В AC |
| Пусковой ток |
30 А при 230 В AC, холодный старт |
| Ток утечки |
менее 3.5 мА при 240 В AC |
| Потребляемая мощность без нагрузки |
3.9 Вт при 230 В AC |
Защитные функции
| Параметр |
Значение |
| Защита от перегрузки |
105...130% от номинальной выходной мощности |
| Режим защиты от перегрузки |
Режим hiccup при снижении выходного напряжения менее 30%, автоматическое восстановление после устранения причины |
| Ограничение тока |
Постоянное ограничение тока без отключения в диапазоне 30...100% номинального выходного напряжения, автоматическое восстановление после устранения причины |
| Защита от перенапряжения |
43...50 В |
| Режим защиты от перенапряжения |
Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева |
Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функции и сигналы
| Параметр |
Значение |
| Релейный контакт DC OK |
Максимальная нагрузка контактов 30 В DC / 1 А, 30 В AC / 0.5 А, активная нагрузка |
| Параллельная работа |
Режим droop, до 3840 Вт или до 4 блоков в конфигурации 3+1 |
Параллельная работа
| Параметр |
Значение |
| Максимальное количество блоков |
До 4 |
| Условие включения режима |
Линии P LINK должны быть локально замкнуты |
| Допустимое расхождение выходных напряжений между блоками |
Менее 0.1 В |
| Суммарный выходной ток |
Не более номинальный ток одного блока × число блоков × 0.9 |
| Минимальная нагрузка при параллельной работе |
Более 7% суммарной номинальной нагрузки |
| Особенность работы при малой нагрузке |
Если суммарная нагрузка менее 7% от номинальной, возможна работа только одного ведущего блока, остальные могут перейти в режим ожидания, индикация и реле на них не активируются |
| Восстановление после перегрузки или короткого замыкания в параллельном режиме |
Повторное включение питания |
| Закон регулирования в режиме параллельной работы |
Выходное напряжение на холостом ходу приблизительно на 4% выше, чем при номинальной нагрузке |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
-40...+70 °C |
| Снижение нагрузки по температуре |
Требуется согласно кривой снижения мощности; полная нагрузка до +50 °C |
| Рабочая влажность |
20...95% RH, без конденсации |
| Температура хранения |
-40...+85 °C |
| Влажность хранения |
10...95% RH, без конденсации |
| Температурный коэффициент |
±0.03%/°C в диапазоне 0...50 °C |
| Вибрация |
Компонент: 10...500 Гц, 2G, 10 мин на цикл, 60 мин по осям X, Y, Z; монтаж: соответствие IEC60068-2-6 |
| Рабочая высота |
До 5000 м |
Безопасность и электромагнитная совместимость
| Параметр |
Значение |
| Стандарты безопасности CB |
IEC 62368-1, IEC 61558-1/-2-16, IEC 61010-1/-2-201 |
| Стандарты безопасности TUV |
BS EN/EN 62368-1, BS EN/EN 61558-1/-2-16, BS EN/EN 61010-1/-2-201 |
| Стандарты безопасности UL |
UL/CUL 61010-1/-2-201 |
| Стандарты безопасности CCC |
GB4943.1 |
| Стандарты безопасности BSMI |
CNS15598-1 |
| Стандарты безопасности EAC |
TPTC004 approved |
| Стандарты KC/BIS |
KC 62368-1 и BIS IS 13252 (Part 1), по запросу |
| Категория перенапряжения по IEC/EN 61558-1/-2-16 |
OVC III, высота до 2000 м |
| Категория перенапряжения по IEC/EN/UL 61010-1/-2-201 |
OVC II, высота до 5000 м |
| Категория перенапряжения по IEC/EN 62368-1 |
OVC II, высота до 5000 м |
| Безопасное сверхнизкое напряжение |
IEC/EN 61558-2-16: SELV; IEC/EN 62368-1: SELV / ES1 |
| Испытательное напряжение изоляции |
Вход-выход: 4 кВ AC; вход-земля: 2 кВ AC; выход-земля: 1.5 кВ AC; выход-DC OK: 0.5 кВ AC |
| Сопротивление изоляции |
Вход-выход, вход-земля, выход-земля: 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС, излучение
| Параметр |
Значение |
| Кондуктивные помехи |
BS EN/EN55032 (CISPR32), BS EN/EN61204-3, CNS15936, KS C 9832, класс B |
| Излучаемые помехи |
BS EN/EN55032 (CISPR32), BS EN/EN61204-3, CNS15936, KS C 9832, класс B |
| Гармонические составляющие тока |
BS EN/EN61000-3-2, класс A |
| Фликер напряжения |
BS EN/EN61000-3-3 |
ЭМС, устойчивость
| Параметр |
Уровень |
| Электростатический разряд |
BS EN/EN61000-4-2, уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ контактно; критерий A |
| Излучаемое радиочастотное поле |
BS EN/EN61000-4-3, уровень 3, 10 В/м; критерий A |
| Быстрые переходные процессы |
BS EN/EN61000-4-4, уровень 3, 2 кВ; критерий A |
| Импульсные перенапряжения |
BS EN/EN61000-4-5, уровень 4, 2 кВ линия-линия; уровень 4, 4 кВ линия-линия-земля корпуса; критерий A |
| Кондуктивные радиочастотные помехи |
BS EN/EN61000-4-6, уровень 3, 10 В; критерий A |
| Магнитное поле промышленной частоты |
BS EN/EN61000-4-8, уровень 4, 30 А/м; критерий A |
| Комплексный стандарт устойчивости |
BS EN/EN55035, BS EN/EN61204-3, BS EN/EN61000-6-2 (BS EN/EN50082-2), KS C 9835 |
Надежность, габариты и упаковка
| Параметр |
Значение |
| MTBF |
1147.2 тыс. ч минимум по Telcordia SR-332 (Bellcore); 169.9 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры |
96 x 125.2 x 132 мм (Ш x В x Г) |
| Масса |
1.93 кг |
| Упаковка |
6 шт., 12.55 кг, 1.47 куб. фута |
Подключение и механические данные
| Узел |
Назначение выводов |
| Выходной клеммный блок, выводы 1, 2, 3 |
+Vo |
| Выходной клеммный блок, выводы 4, 5, 6 |
-Vo |
| Сигнальный разъем, выводы 1, 2 |
Релейный контакт DC OK |
| Сигнальный разъем, выводы 3, 4 |
Линия параллельной работы, связь распределения тока |
| Входной клеммный блок, вывод 1 |
AC/L или +Vin при входе DC |
| Входной клеммный блок, вывод 2 |
AC/N или -Vin при входе DC |
| Входной клеммный блок, вывод 3 |
FG |
Рекомендуемое подключение проводов
| Параметр |
Вход AC |
Выход DC |
Сигнальный разъем |
| Одножильный провод |
до 6 мм² |
до 6 мм² |
до 1.5 мм² |
| Диапазон AWG |
18...10 AWG |
18...8 AWG |
24...16 AWG |
| Длина зачистки |
10...11 мм |
10...11 мм |
8...9 мм |
| Момент затяжки клемм |
5 lb-in |
5 lb-in |
не указан |
Монтаж
Источник питания предназначен для установки на DIN рейку TS35/7.5 или TS35/15.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконечной 0.1 мкФ и 47 мкФ параллельными конденсаторами.
- Допуск включает начальную установку, нестабильность по сети и нестабильность по нагрузке.
- При высоте эксплуатации свыше 2000 м снижение допустимой температуры окружающей среды составляет 3.5 °C на 1000 м для безвентиляторных моделей и 5 °C на 1000 м для моделей с вентилятором.
- Для длительной работы на полной мощности рекомендуются монтажные зазоры: 40 мм сверху, 20 мм снизу, 5 мм слева и справа. Если соседнее устройство является источником тепла, рекомендуется зазор 15 мм.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование. Конечное оборудование должно быть повторно проверено на соответствие требованиям по ЭМС.
- Маркировка RCM применяется на добровольной основе. Оборудование соответствует применимым стандартам IEC или AS/NZS, либо AS/NZS 3820, где применимо. Использование маркировки RCM соответствует AS/NZS 4417.1.
- Некоторые заводы-изготовители или отдельные исполнения могут не иметь логотипа BIS; по таким исполнениям требуется дополнительное уточнение.
