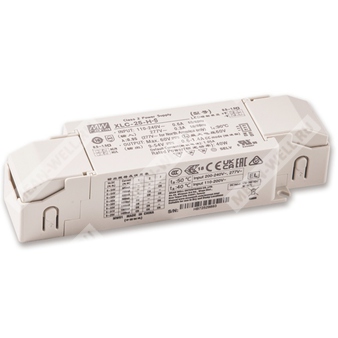

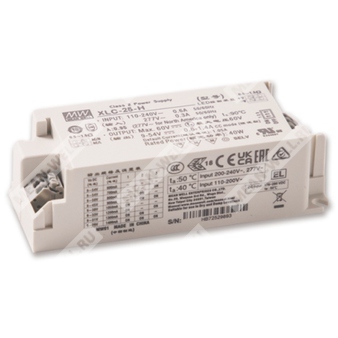

XLC-25-H-B - светодиодный драйвер мощностью 25 Вт с режимом постоянной мощности, выбираемым выходным током и функцией 3 в 1 диммирования.
Назначение
XLC-25-H-B представляет собой AC/DC LED-драйвер серии XLC-25 для питания светодиодных модулей в режиме постоянной мощности. Для исполнения H предусмотрен выбор выходного тока ступенями посредством DIP-переключателя или по NFC, а суффикс B указывает на наличие функции диммирования 3 в 1. Устройство рассчитано на питание от широкого диапазона сетевого напряжения, имеет коррекцию коэффициента мощности, пластиковый корпус класса II и предназначено для встраиваемых и коммерческих светотехнических применений.
Расшифровка партномера
| Элемент обозначения | Значение |
| XLC | Серия светодиодных драйверов XLC |
| 25 | Номинальная мощность 25 Вт |
| H | Исполнение с выходом постоянной мощности и выбором выходного тока; ток задается DIP-переключателем или по NFC |
| B | Функциональное исполнение с диммированием 3 в 1 |
| Тип корпуса | В данном обозначении не указан суффикс S, следовательно это встроенное исполнение без разгрузки натяжения кабеля |
| Настройка тока | Отсутствие суффикса N означает штатную настройку токов DIP-переключателем; для H-типа также доступна настройка по NFC |
Особенности
- Выход в режиме постоянной мощности с несколькими ступенями, выбираемыми DIP-переключателем или по NFC для H-исполнения.
- Пластиковый корпус класса II с коррекцией коэффициента мощности.
- Соответствие UL 8750 Class 2 / Class P power unit.
- Отсутствие мерцания, соответствие требованиям CE ErP.
- Потребляемая мощность в режиме ожидания менее 0,5 Вт.
- Поддержка применения в системах аварийного освещения.
- Функции диммирования: 3 в 1, включая dim-to-off.
- Для H-исполнения доступна настройка выходного тока по NFC.
Области применения
- Встраиваемые светильники.
- Светильники направленного света.
- Панельные светильники.
- Коммерческое освещение.
- Декоративное освещение.
- Цифровые системы освещения.
Описание
Серия XLC-25 является 25-ваттным светодиодным драйвером с выходом постоянной мощности и, для других исполнений серии, постоянного напряжения. Для варианта XLC-25-H-B реализован диапазон настройки выходного тока от 300 до 1050 мА. Драйвер работает от сети 100...305 В AC или от 141...400 В DC. За счет типового КПД до 88% обеспечивается работа при температуре корпуса от -25 до +85 °C в условиях естественной конвекции. Устройство разработано с учетом актуальных требований безопасности и электромагнитной совместимости и обеспечивает гибкость управления яркостью посредством аналогового напряжения 0...10 В, ШИМ-сигнала 10 В или резистивного управления.
Выходные параметры
| Параметр | Значение |
| Модель | XLC-25-H-B |
| Напряжение холостого хода | 60 В |
| Выходной ток по умолчанию | 700 мА |
| Диапазон регулировки выходного тока | 0,3...1,05 А |
| Область стабилизации тока | 9...54 В |
| Номинальная выходная мощность | 25 Вт |
| Пульсации тока | <4% |
| Точность выходного тока | ±5% |
| Диапазон диммирования | 0...100% |
| Время запуска, нарастания | 500 мс, 100 мс при 230 В AC; 1000 мс, 100 мс при 115 В AC |
| Режим без нагрузки | Выход работает в режиме hiccup |
Таблица ступеней постоянной мощности
| Выходное напряжение | Выходной ток | DIP 1 | DIP 2 | DIP 3 |
| 9...54 В | 300 мА | OFF | OFF | OFF |
| 9...54 В | 350 мА | OFF | OFF | ON |
| 9...54 В | 400 мА | OFF | ON | OFF |
| 9...50 В | 500 мА | OFF | ON | ON |
| 9...42 В | 600 мА | ON | OFF | OFF |
| 9...36 В | 700 мА, по умолчанию | ON | OFF | ON |
| 9...28 В | 900 мА | ON | ON | OFF |
| 9...24 В | 1050 мА | ON | ON | ON |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 100...305 В AC |
| Диапазон входного напряжения постоянного тока | 141...400 В DC |
| Частотный диапазон | 47...63 Гц |
| Коэффициент мощности | не менее 0,97 при 115 В AC; не менее 0,95 при 230 В AC; не менее 0,92 при 277 В AC при полной нагрузке |
| Полный коэффициент гармонических искажений | <10% при нагрузке не менее 50% и 230 В AC; <10% при нагрузке не менее 75% и 277 В AC; <15% при нагрузке не менее 50% и 115 В AC |
| Типовой КПД | 88% |
| Входной ток | 0,35 А при 115 В AC; 0,18 А при 230 В AC; 0,15 А при 277 В AC |
| Пусковой ток | 10 А, длительность 100 мкс, измерение при 50% Ipeak, при 230 В AC, согласно NEMA 410 |
| Максимальное количество источников на автомат 16 А | 71 шт. для автомата типа B; 71 шт. для автомата типа C при 230 В AC |
| Ток утечки | <0,75 мА при 277 В AC |
| Потребление в режиме ожидания | <0,5 Вт при выключенном диммировании |
Параметры диммирования 3 в 1
| Параметр | Значение |
| Методы управления | 0...10 В DC, ШИМ-сигнал 10 В, сопротивление |
| Ток источника диммирования со стороны драйвера | 100 мкА, типовое значение |
| Диапазон частоты ШИМ-сигнала | 300 Гц...3 кГц |
| Диапазон сопротивления для диммирования | 0...100 кОм |
| Минимальный уровень диммирования | Около 8% |
| Поведение при 0 В, 0 кОм или 0% скважности ШИМ | Выходной ток может снижаться до 0% |
| Требование по подключению | Не допускается соединять DIM- с -V |
| Рекомендация по нагрузке | Рекомендуется прямое подключение к светодиодам; использование с дополнительными драйверами не подходит |
Защитные функции
| Параметр | Значение |
| Защита от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перегрева | Для исполнения B: снижение до минимального уровня выхода, автоматическое восстановление после устранения причины |
| Максимальная температура корпуса | 85 °C |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Температура корпуса при работе | -25...+85 °C |
| Рабочая влажность | 20...90% RH без конденсации |
| Температура хранения | -40...+80 °C |
| Влажность хранения | 10...95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...50 °C |
| Вибрация | 10...500 Гц, 2 G, 10 мин на цикл, по 60 мин вдоль осей X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Электрическая прочность изоляции | вход-выход: 3,75 кВ AC |
| Сопротивление изоляции | вход-выход: более 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 приложение J для аварийных установок при входе 176...280 В DC, BS EN/EN62384, BIS IS15885 (Part2/Sec13), GB/T19510.1, GB/T19510.213, EAC TP TC 004, UL8750 Class P, CSA C22.2 No. 250.13-12, проектирование с учетом AS/NZS 61347-1 и AS/NZS 61347-2-13 |
| ЭМС, излучение | BS EN/EN55015 (CISPR15), GB/T 17743 |
| Гармонические токи | BS EN/EN61000-3-2, GB17625.1, класс C при нагрузке не менее 50% |
| Колебания напряжения и фликер по сети | BS EN/EN61000-3-3 |
| Устойчивость к ЭСР | BS EN/EN61000-4-2, уровень 3: 8 кВ по воздуху; уровень 2: 4 кВ контакт |
| Устойчивость к ВЧ-полю | BS EN/EN61000-4-3, уровень 2 |
| Устойчивость к быстрым переходным процессам | BS EN/EN61000-4-4, уровень 2 |
| Устойчивость к импульсным перенапряжениям | BS EN/EN61000-4-5, уровень 3, 1 кВ линия-линия |
| Устойчивость к кондуктивным помехам | BS EN/EN61000-4-6, уровень 2 |
| Устойчивость к магнитному полю | BS EN/EN61000-4-8, уровень 2 |
| Устойчивость к провалам и прерываниям напряжения | BS EN/EN61000-4-11, 70% остаточного напряжения в течение 10 периодов, 0% остаточного напряжения в течение 0,5 периода |
| Фликер на выходе | PstLM ≤ 1, SVM ≤ 0,4 |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 3949,8 тыс. ч минимум по Telcordia SR-332 (Bellcore); 338,5 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 107 × 40 × 32 мм |
| Масса | 141,6 г |
| Упаковка | 60 шт., 8,4 кг, 0,58 куб. фута для blank type |
Механическое исполнение и выводы
Исполнение корпуса: встроенное, Case No. XLC-25, пластиковый корпус.
Клеммная колодка TB1, вход:
1 — AC/N
2 — AC/L
Клеммная колодка TB2, выход и управление для B type:
1 — +V
2 — -V
3 — DIM+
4 — DIM-
Сечение подключаемых проводников: TB1 и TB2 — 0,5...1,5 мм², длина снятия изоляции 8...9 мм.
Настройка тока: DIP-переключатель доступен только для H-типа. Для XLC-25-H также поддерживается настройка тока по NFC через мобильное приложение.
NFC-настройка
Для XLC-25-H-B поддерживается изменение выходного тока через NFC с использованием мобильного приложения MEAN WELL. Поддерживаются NFC-совместимые мобильные устройства на Android 4.1 и выше либо iOS 12 и выше. Точность установки тока: отклонение между заданным и фактическим током находится в пределах 2%. При использовании NFC требуется отключать входное питание драйвера.
Примечания
- Если иное не указано, параметры измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- При отсутствии нагрузки выход работает в режиме hiccup.
- Следует учитывать область применения с учетом метода подключения светодиодного модуля.
- При пониженном входном напряжении может потребоваться снижение нагрузки.
- Время запуска измерено при первом холодном старте. Многократное включение и выключение драйвера может увеличить время запуска.
- КПД измерен при установке 500 мА / 50 В с помощью DIP-переключателя или NFC.
- Потребляемая мощность в режиме ожидания измерена при 230 В AC.
- Параметры мерцания измерены при полной нагрузке с использованием источника света, предоставленного производителем.
- Драйвер рассматривается как компонент, работающий совместно с конечным оборудованием. Поскольку ЭМС зависит от полной установки, производитель конечного оборудования должен повторно подтвердить соответствие требованиям ЭМС для всей системы.
- Для серии XLC, кроме исполнения S, маркировка RCM носит добровольный характер и соответствует применимым IEC или AS/NZS стандартам по AS/NZS 4417.1.
- Для серии XLC-S маркировка RCM носит добровольный характер. Независимый LED-блок управления без IC-классификации не предназначен для жилых установок.
- Для соответствия актуальным требованиям ErP данный драйвер должен использоваться только за выключателем и не должен быть постоянно подключен к сети.
- Серия обеспечивает типовую ожидаемую наработку более 50000 часов при температуре корпуса, в частности в точке tc, около 70 °C или ниже.
- Часть продукции, поставляемой из Китая и некоторые модели, поставляемые из Индии, могут не иметь маркировки BIS; требуется сверка с сертификатом BIS.
- Для высот эксплуатации свыше 2000 м требуется температурное снижение: 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентиляторами.
- Часть продукции, поставляемой из региона Америки, может не иметь маркировок CCC, PSE, BIS, KC.
- Примечание по таблице ступеней: указанный диапазон рабочего напряжения является рекомендуемым для применения.
- Для диммирования 3 в 1 минимальный уровень диммирования составляет около 8%, а выходной ток в диапазоне 0% < Iout < 8% не нормируется.
- При входе диммирования около 0 кОм, 0 В DC или при ШИМ 10 В с коэффициентом заполнения 0% выходной ток может снизиться до 0%.
- Не допускается подключение DIM- к -V.
