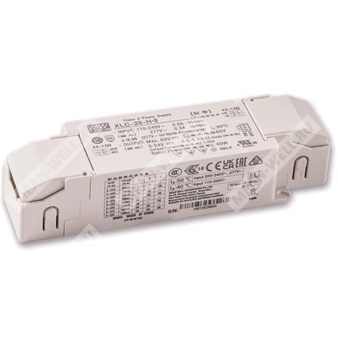

XLC-25-H-BS - светодиодный драйвер на 25 Вт для питания LED-модулей в режиме постоянной мощности с выбором тока и 3 в 1 диммированием.
Общее назначение
XLC-25-H-BS представляет собой AC/DC светодиодный драйвер серии MEAN WELL XLC-25 в исполнении с выходом типа H, рассчитанный на работу в режиме постоянной мощности с многопозиционным выбором выходного тока. Модификация B поддерживает 3 в 1 диммирование, а литера S указывает на независимое исполнение корпуса со strain-relief. Устройство предназначено для питания светодиодных модулей в системах внутреннего и коммерческого освещения.
Расшифровка партномера
| Фрагмент партномера | Значение |
| XLC | Наименование серии светодиодных драйверов |
| 25 | Номинальная мощность 25 Вт |
| H | Выход типа H: режим постоянной мощности, выходной ток выбирается DIP-переключателем или через NFC |
| B | Исполнение с функцией 3 в 1 диммирования |
| S | Независимое исполнение корпуса, со strain-relief |
Особенности
- Выход в режиме постоянной мощности с несколькими ступенями выбора, задаваемыми DIP-переключателем или через NFC для исполнения H.
- Пластиковый корпус с конструкцией класса II и коррекцией коэффициента мощности.
- Соответствие UL 8750 Class 2 / Class P для источника питания.
- Отсутствие мерцания, соответствие требованиям директивы CE ErP.
- Потребление в режиме ожидания менее 0,5 Вт.
- Поддержка применения в системах аварийного освещения.
- Функции диммирования: 3 в 1 диммирование с возможностью dim-to-off.
Области применения
- Встраиваемые светильники.
- Downlight.
- Панельные светильники.
- Коммерческое освещение.
- Декоративное освещение.
- Цифровые системы освещения.
Описание
Серия XLC-25 представляет собой светодиодные драйверы мощностью 25 Вт с режимами постоянной мощности и постоянного напряжения. Для варианта XLC-25-H-BS используется выход типа H с диапазоном устанавливаемого тока от 300 мА до 1050 мА, выбираемого DIP-переключателем либо по NFC. Устройство работает от сети 100...305 В AC или от 141...400 В DC. За счет типового КПД до 88% драйвер пригоден для работы при температуре корпуса от -25 до +85°C в условиях естественной конвекции. Исполнение B позволяет регулировать яркость по интерфейсу 0...10 В, ШИМ 10 В или резистивным способом.
Выходные параметры
| Параметр | Значение |
| Модель | XLC-25-H-BS |
| Выходное напряжение холостого хода | 60 В |
| Выходной ток по умолчанию | 700 мА |
| Диапазон установки выходного тока | 0,3...1,05 А |
| Область стабилизации тока | 9...54 В |
| Номинальная мощность | 25 Вт |
| Пульсации тока | < 4% |
| Точность по току | ±5% |
| Диапазон диммирования | 0...100% |
| Время запуска, время нарастания | 500 мс, 100 мс / 230 В AC; 1000 мс, 100 мс / 115 В AC |
| Типовой КПД | 88% |
Таблица ступеней тока и рекомендуемого диапазона напряжения
| Выходной ток | Рекомендуемый диапазон выходного напряжения |
| 300 мА | 9...54 В |
| 350 мА | 9...54 В |
| 400 мА | 9...54 В |
| 500 мА | 9...50 В |
| 600 мА | 9...42 В |
| 700 мА | 9...36 В |
| 900 мА | 9...28 В |
| 1050 мА | 9...24 В |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 100...305 В AC |
| Диапазон входного напряжения по постоянному току | 141...400 В DC |
| Частотный диапазон | 47...63 Гц |
| Коэффициент мощности | не менее 0,97 при 115 В AC; не менее 0,95 при 230 В AC; не менее 0,92 при 277 В AC, при полной нагрузке |
| Коэффициент гармоник | менее 10% при нагрузке не ниже 50% и 230 В AC; менее 10% при нагрузке не ниже 75% и 277 В AC; менее 15% при нагрузке не ниже 50% и 115 В AC |
| Входной ток | 0,35 А / 115 В AC; 0,18 А / 230 В AC; 0,15 А / 277 В AC |
| Пусковой ток | 10 А, длительность 100 мкс, измерено на уровне 50% Ipeak при 230 В AC, согласно NEMA 410 |
| Максимальное количество источников на автомате 16 А | 71 шт. для автомата типа B / 71 шт. для автомата типа C при 230 В AC |
| Ток утечки | < 0,75 мА / 277 В AC |
| Потребление в режиме ожидания | < 0,5 Вт при выключенном диммировании |
Защитные функции
| Защита | Характеристика |
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перегрев | Для исполнения Blank и B: снижение до минимального уровня выхода, автоматическое восстановление после устранения причины |
Параметры окружающей среды
| Параметр | Значение |
| Рабочая температура корпуса | -25...+85°C |
| Максимальная температура корпуса | +85°C |
| Рабочая влажность | 20...90% RH, без конденсации |
| Температура хранения | -40...+80°C |
| Влажность хранения | 10...95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...50°C |
| Вибрация | 10...500 Гц, 2G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | ENEC EN 61347-1, EN 61347-2-13 приложение J для аварийных установок при входе 176...280 В DC; EN 62384; BIS IS15885 (Part2/Sec13); GB/T19510.1; GB/T19510.213; EAC TP TC 004; UL8750 Class P; CSA C22.2 No. 250.13-12; конструкция с учетом AS/NZS 61347-1 и AS/NZS 61347-2-13 |
| Испытательное напряжение изоляции | вход-выход: 3,75 кВ AC |
| Сопротивление изоляции | вход-выход: более 100 МОм / 500 В DC / 25°C / 70% RH |
| Стандарты ЭМС по излучению | EN 55015 (CISPR15), GB/T 17743; EN 61000-3-2; EN 61000-3-3 |
| Стандарты ЭМС по устойчивости | EN 61547; EN 61000-4-2; EN 61000-4-3; EN 61000-4-4; EN 61000-4-5; EN 61000-4-6; EN 61000-4-8; EN 61000-4-11 |
| ESD | Уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ при контакте |
| Излучаемая помехоустойчивость | Уровень 2 |
| Импульсные помехи | Уровень 2 |
| Импульс перенапряжения | Уровень 3, 1 кВ линия-линия |
| Кондуктивные помехи | Уровень 2 |
| Магнитное поле | Уровень 2 |
| Провалы и прерывания напряжения | 70% остаточного напряжения в течение 10 периодов, 0% остаточного напряжения в течение 0,5 периода |
| Фликер | PstLM ≤ 1, SVM ≤ 0,4 |
Параметры диммирования для исполнения B
| Параметр | Значение |
| Методы диммирования | 0...10 В DC, ШИМ 10 В, сопротивление |
| Источник тока диммирования от драйвера | 100 мкА, типовое значение |
| Минимальный уровень диммирования | Около 8% |
| Диапазон сопротивления для резистивного управления | 0...100 кОм |
| Частота ШИМ сигнала | 300 Гц...3 кГц |
| Особенность подключения | Не подключать DIM- к -V |
| Поведение при 0 кОм, 0 В DC или 0% duty ШИМ | Выходной ток может снижаться до 0% |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 3949,8 тыс. ч минимум по Telcordia SR-332 (Bellcore); 338,5 тыс. ч минимум по MIL-HDBK-217F при 25°C |
| Габариты | 147 × 40 × 32 мм |
| Масса | 160 г |
| Упаковка | 50 шт.; 8,1 кг; 0,57 куб. фута |
Механическое исполнение и клеммы
Исполнение корпуса: XLC-25-S, независимый тип.
Клеммная колодка TB1:
| Контакт | Назначение |
| 1 | AC/N |
| 2 | AC/L |
Клеммная колодка TB2:
| Контакт | Назначение |
| 1 | +V |
| 2 | -V |
| 3 | DIM+ |
| 4 | DIM- |
Подключаемое сечение проводника: TB1: 0,75...1,5 мм²; TB2: 0,5...1,5 мм². Длина зачистки: 8...9 мм.
Примечания
- Если параметр не оговорен отдельно, измерения выполнены при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- В режиме холостого хода выход работает в режиме hiccup.
- Следует учитывать область применения драйвера по способу питания светодиодного модуля.
- При пониженном входном напряжении может потребоваться снижение выходной мощности.
- Время запуска измеряется при первом холодном старте. Повторное включение и выключение может увеличивать время запуска.
- КПД измерен при установке 500 мА и 50 В с помощью DIP-переключателя или NFC.
- Потребление в режиме ожидания указано для 230 В AC.
- Показатели фликера измеряются при полной нагрузке с использованием источника света, предоставленного производителем.
- Драйвер рассматривается как компонент для работы в составе конечного оборудования. Поскольку характеристики ЭМС зависят от полной установки, изготовитель конечного изделия должен повторно подтвердить соответствие требованиям ЭМС для всей системы.
- Для серии XLC, кроме исполнения S, маркировка RCM носит добровольный характер и соответствует применимым IEC или AS/NZS стандартам по AS/NZS 4417.1.
- Для серии XLC-S маркировка RCM носит добровольный характер. Независимый LED control gear без классификации IC не предназначен для жилых установок.
- Для соответствия актуальным требованиям ErP данный драйвер должен применяться только за выключателем и не должен быть постоянно подключен к сети.
- Типовой срок службы серии превышает 50000 часов при температуре корпуса, в особенности в точке tc, около 70°C или ниже.
- При эксплуатации на высоте свыше 2000 м требуется температурное снижение: 3,5°C на каждые 1000 м для моделей без вентилятора и 5°C на каждые 1000 м для моделей с вентилятором.
- Для изделий, поставляемых из Китая и для части моделей из Индии, маркировка BIS может отсутствовать; применимость следует уточнять по сертификату BIS.
- Для изделий, поставляемых в регионы Америки, часть маркировок CCC, PSE, BIS, KC может отсутствовать.
- Для исполнения H настройка тока через NFC доступна только для выхода типа H.
