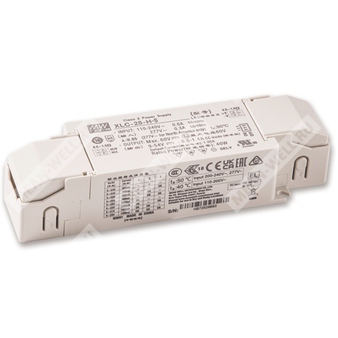

XLC-25-H-DA2 - светодиодный источник питания на 25 Вт с многоступенчатой регулировкой выходного тока и цифровым диммированием DALI-2.
Назначение
XLC-25-H-DA2 — AC/DC LED-драйвер серии XLC-25 для питания светодиодных модулей в режиме постоянной мощности с многоступенчатым выбором выходного тока. Модель относится к исполнению H type и поддерживает установку тока через DIP-переключатель или NFC, а также функции DALI-2 и Push-dimming. Устройство рассчитано на работу от сети переменного тока 100...305 В и может применяться в коммерческом, декоративном, встраиваемом и панельном освещении.
Расшифровка партномера
| Фрагмент партномера | Значение |
| XLC | Наименование серии светодиодных драйверов |
| 25 | Номинальная мощность 25 Вт |
| H | Исполнение с выходом постоянной мощности, выходной ток выбирается ступенчато; диапазон установки через DIP-переключатель или NFC |
| DA2 | Функциональное исполнение с диммированием DALI-2 |
| Отсутствие суффикса S | Встраиваемое исполнение корпуса, без разгрузки натяжения кабеля |
| Отсутствие суффикса N | Базовая установка тока через DIP-переключатель; для H-типа также доступна настройка через NFC |
Основные особенности
- Выход в режиме постоянной мощности с несколькими ступенями, выбираемыми DIP-переключателем или через NFC для H-исполнения.
- Пластиковый корпус, конструкция класса II с коррекцией коэффициента мощности.
- Соответствие UL 8750 Class 2 / Class P power unit.
- Работа без заметного мерцания, соответствие требованиям директивы CE ErP.
- Потребляемая мощность в режиме ожидания менее 0,5 Вт.
- Поддержка применения в системах аварийного освещения.
- Минимальный уровень диммирования 0,1% по DALI-2 DT6.
- Поддержка DALI-2 и Push-dimming.
Области применения
- Встраиваемые светильники.
- Светильники типа downlight.
- Панельные светильники.
- Коммерческое освещение.
- Декоративное освещение.
- Цифровые системы освещения DALI.
Описание
Серия XLC-25 представляет собой светодиодные драйверы мощностью 25 Вт с выходом постоянной мощности и постоянного напряжения. Модель XLC-25-H-DA2 относится к варианту постоянной мощности и может работать от входного напряжения 100...305 В переменного тока или 141...400 В постоянного тока. Выходной ток может быть выбран в диапазоне 300...1050 мА посредством DIP-переключателя или настройки по NFC. Благодаря типовой эффективности до 88% устройство допускает эксплуатацию при температуре корпуса от -25 до +85 °C в условиях естественной конвекции. Конструкция разработана с учетом современных требований безопасности и поддерживает цифровое диммирование DALI-2, а также управление яркостью кнопкой Push, что повышает гибкость интеграции в светотехнические системы.
Выходные параметры
| Параметр | Значение |
| Модель | XLC-25-H-DA2 |
| Тип выхода | Постоянная мощность, многоступенчатая установка тока |
| Напряжение холостого хода | 60 В |
| Выходной ток по умолчанию | 700 мА |
| Диапазон регулировки выходного тока | 0,3...1,05 А |
| Область стабилизации тока | 9...54 В |
| Номинальная мощность | 25 Вт |
| Пульсации тока | <4% |
| Точность выходного тока | ±5% |
| Диапазон диммирования | 0...100% |
| Время запуска, время нарастания | 500 мс, 100 мс / 230 В AC; 1000 мс, 100 мс / 115 В AC |
Ступени установки выходного тока для H-исполнения
| Выходной ток | Рекомендуемый диапазон выходного напряжения | DIP 1 | DIP 2 | DIP 3 |
| 300 мА | 9...54 В | Выкл | Выкл | Выкл |
| 350 мА | 9...54 В | Выкл | Выкл | Вкл |
| 400 мА | 9...54 В | Выкл | Вкл | Выкл |
| 500 мА | 9...50 В | Выкл | Вкл | Вкл |
| 600 мА | 9...42 В | Вкл | Выкл | Выкл |
| 700 мА | 9...36 В | Вкл | Выкл | Вкл |
| 900 мА | 9...28 В | Вкл | Вкл | Выкл |
| 1050 мА | 9...24 В | Вкл | Вкл | Вкл |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 100...305 В AC |
| Диапазон входного напряжения постоянного тока | 141...400 В DC |
| Диапазон частоты сети | 47...63 Гц |
| Коэффициент мощности | не менее 0,97 при 115 В AC; не менее 0,95 при 230 В AC; не менее 0,92 при 277 В AC, при полной нагрузке |
| Коэффициент гармонических искажений | <10% при нагрузке не менее 50% / 230 В AC; <10% при нагрузке не менее 75% / 277 В AC; <15% при нагрузке не менее 50% / 115 В AC |
| Типовая эффективность | 88% |
| Входной ток | 0,35 А / 115 В AC; 0,18 А / 230 В AC; 0,15 А / 277 В AC |
| Пусковой ток | 10 А, длительность 100 мкс, измерено на уровне 50% Ipeak при 230 В AC, согласно NEMA 410 |
| Максимальное количество блоков на автомате 16 А | 71 шт. для автомата типа B / 71 шт. для автомата типа C при 230 В AC |
| Ток утечки | <0,75 мА / 277 В AC |
| Потребление в режиме ожидания | <0,5 Вт при выключенном диммировании |
Функции диммирования и управления
| Параметр | Значение |
| Тип управления | DALI-2, Push-dimming |
| Соответствие стандартам DALI | IEC 62386-101, IEC 62386-102, IEC 62386-207 |
| Минимальный уровень диммирования | 0,1% для DALI-2 DT6 |
| Push-кнопка, короткое нажатие | 0,1...1 с, включение или выключение драйвера |
| Push-кнопка, двойное нажатие | два нажатия за 1,5 с, установка уровня диммирования 100% |
| Push-кнопка, длинное нажатие | 1,5...10 с, каждое длительное нажатие меняет направление диммирования вверх или вниз |
| Заводской уровень диммирования | 100% |
| Минимальная длительность воздействия Push | менее 0,05 с не вызывает изменения состояния драйвера |
| Количество драйверов при совместном Push-диммировании | до 10 шт. с одной общей кнопкой |
| Максимальная длина кабеля от кнопки до последнего драйвера | 20 м |
| NFC-настройка | поддерживается для H-исполнения |
| Точность установки тока через NFC | ошибка между установленным и фактическим током в пределах 2% |
Защиты
| Параметр | Значение |
| Защита от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Тепловая защита | Для исполнения DA2: ступень 1 — снижение до 75% нагрузки; ступень 2 — снижение до 50% нагрузки; автоматическое восстановление после устранения причины перегрева |
| Поведение при холостом ходе | Выход работает в режиме hiccup при отсутствии нагрузки |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Температура корпуса при работе | -25...+85 °C |
| Максимальная температура корпуса | 85 °C |
| Рабочая влажность | 20...90% RH, без конденсации |
| Температура хранения | -40...+80 °C |
| Влажность при хранении | 10...95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...50 °C |
| Вибрация | 10...500 Гц, 2G, 10 мин/цикл, 60 мин по каждой из осей X, Y, Z |
| Снижение допустимой температуры при высоте более 2000 м | 3,5 °C на каждые 1000 м для безвентиляторных моделей |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | ENEC BS EN/EN61347-1; BS EN/EN61347-2-13 (EL), приложение J, пригоден для аварийных установок при входе 176...280 В DC; BS EN/EN62384; BIS IS15885 (Part 2/Sec 13); GB/T19510.1; GB/T19510.213; EAC TP TC 004; UL8750 Class P; CSA C22.2 No. 250.13-12; проектирование с учетом AS/NZS 61347-1 и AS/NZS 61347-2-13 |
| Испытательное напряжение изоляции | вход-выход: 3,75 кВ AC |
| Сопротивление изоляции | вход-выход: более 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты ЭМС, эмиссия | BS EN/EN55015 (CISPR15), GB/T 17743; BS EN/EN61000-3-2, GB17625.1; BS EN/EN61000-3-3 |
| Гармонический ток | Класс C при нагрузке не менее 50% |
| Стандарты ЭМС, устойчивость | BS EN/EN61547; BS EN/EN61000-4-2; BS EN/EN61000-4-3; BS EN/EN61000-4-4; BS EN/EN61000-4-5; BS EN/EN61000-4-6; BS EN/EN61000-4-8; BS EN/EN61000-4-11 |
| ESD | Уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ при контакте |
| Радиочастотное поле | Уровень 2 |
| Быстрые переходные процессы | Уровень 2 |
| Импульсные перенапряжения | Уровень 3, 1 кВ линия-линия |
| Кондуктивные помехи | Уровень 2 |
| Магнитное поле | Уровень 2 |
| Провалы напряжения и прерывания | 70% остаточного напряжения в течение 10 периодов, 0% остаточного напряжения в течение 0,5 периода |
| Показатели мерцания | PstLM ≤ 1, SVM ≤ 0,4 |
Надежность, ресурс, габариты и упаковка
| Параметр | Значение |
| MTBF | 3949,8 тыс. ч минимум по Telcordia SR-332 (Bellcore); 338,5 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Тип корпуса | XLC-25, встраиваемое исполнение |
| Габаритные размеры | 107 × 40 × 32 мм |
| Масса | 141,6 г |
| Упаковка | 60 шт., 8,4 кг, 0,58 куб. фута для blank type |
Подключение и выводы
Для исполнения DA2, клеммная колодка TB1:
| Номер вывода | Назначение |
| 1 | AC/N |
| 2 | AC/L |
| 3 | DA+/PUSH |
| 4 | DA-/N |
Клеммная колодка TB2:
| Номер вывода | Назначение |
| 1 | +V |
| 2 | -V |
Параметры присоединения проводов:
| Клемма | Сечение провода | Длина зачистки |
| TB1 | 0,5...1,50 мм² | 8...9 мм |
| TB2 | 0,5...1,50 мм² | 8...9 мм |
Примечания
- Все параметры, если не указано иное, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- При работе без нагрузки выход переходит в режим hiccup.
- Область стабилизации тока следует оценивать по диаграмме методов управления LED-модулем.
- При пониженном входном напряжении может потребоваться дерейтинг; следует учитывать статические характеристики.
- Время запуска измеряется при первом холодном пуске. Повторные включения и выключения драйвера могут приводить к увеличению времени запуска.
- С учетом требований IEC 62386-101/102 по времени включения и прерывания питания DALI время запуска необходимо проверять с контроллером DALI, поддерживающим функцию включения питания DALI; в противном случае время старта может превышать 0,5 с.
- КПД измерен при настройке 500 мА / 50 В через DIP-переключатель или NFC.
- Потребляемая мощность в режиме ожидания измерена при 230 В AC.
- Параметры мерцания измеряются при полной нагрузке с использованием источника света, предоставленного производителем.
- Драйвер рассматривается как компонент, работающий в составе конечного оборудования. Параметры ЭМС зависят от полного монтажа, поэтому изготовитель конечного изделия обязан повторно подтвердить соответствие по ЭМС для всей установки.
- Для серии XLC, кроме исполнения S, маркировка RCM указывается на добровольной основе и соответствует применимым требованиям IEC или AS/NZS по AS/NZS 4417.1.
- Для выполнения актуальных требований ErP для светильников данный LED-драйвер допускается использовать только за выключателем, без постоянного подключения к сети.
- Типовой ожидаемый срок службы серии превышает 50000 часов при температуре корпуса, особенно в точке tc, около 70 °C или ниже.
- Продукция, поставляемая из отдельных регионов, может отличаться по наличию некоторых национальных маркировок сертификации.
- NFC-настройка тока доступна только для H-исполнения.
