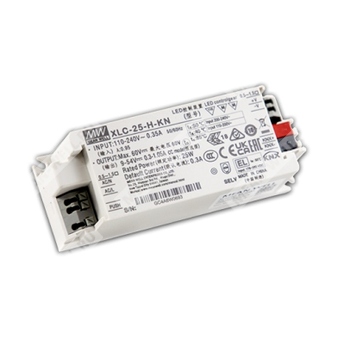

XLC-25-H-KN - 25-ваттный сетевой драйвер постоянной мощности для светодиодов с интерфейсом KNX и несколькими уровнями выходного тока.
Расшифровка партномера
| Обозначение | Расшифровка |
| XLC | Серия источников питания для светодиодных светильников |
| 25 | Номинальная мощность 25 Вт |
| H | Исполнение с выходным напряжением типа H |
| KN | Встроенный интерфейс KNX, исполнение без кабельного ввода/разгрузки от натяжения, встроенный тип |
Назначение
XLC-25-H-KN представляет собой 25-ваттный светодиодный драйвер с режимом постоянной мощности и интегрированным интерфейсом KNX. Устройство предназначено для питания светодиодных нагрузок в системах освещения, где требуется настройка выходного тока через базу данных ETS, поддержка функций диммирования, обратной связи и сценарного управления.
Свойства и особенности
- Режим постоянной мощности с несколькими ступенями, выбираемыми через базу данных ETS.
- Встроенный интерфейс KNX/EIB, без необходимости использования шлюза KNX-DALI.
- Пластиковый корпус, класс II, с коррекцией коэффициента мощности.
- Отсутствие мерцания, соответствие директиве CE ErP.
- Потребление в режиме ожидания менее 0,5 Вт.
- Поддержка аварийного освещения.
- Поддержка безопасности данных KNX.
- Минимальный уровень диммирования 0,5%.
- Функции: часы наработки, обратная связь по потреблению, выбор логарифмической/линейной кривой.
- Срок службы, заявленный для типовых условий, превышает 50 000 часов при температуре корпуса около 70 °C и ниже.
Области применения
- Встраиваемые светильники.
- Даунлайты.
- Панельные светильники.
- Коммерческое освещение.
- Декоративное освещение.
- Цифровые световые системы KNX.
Основные параметры
| Параметр | Значение |
| Модель | XLC-25-H-KN |
| Номинальная мощность | 25 Вт |
| Номинальный выходной ток по умолчанию | 300 мА |
| Диапазон регулировки выходного тока | 0,3…1,05 А |
| Диапазон постоянного тока | 9…54 В |
| Напряжение холостого хода | 60 В |
| Диапазон диммирования | 0…100% |
| КПД | 88% |
| Допуск по току | ±5% |
| Пульсация тока | <4% при полной нагрузке |
| Наработка на отказ | 3949,8 тыс. ч минимум по Telcordia SR-332; 338,5 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 147 × 40 × 32 мм; 107 × 40 × 32 мм |
| Масса | 141,6 г |
| Упаковка | 60 шт./9,5 кг/0,58 куб. фута |
Входные параметры
| Параметр | Значение |
| Входное напряжение | 100…305 В переменного тока |
| Входное напряжение постоянного тока | 141…400 В постоянного тока |
| Диапазон частоты сети | 47…63 Гц |
| Потребляемый ток | 0,35 А при 115 В; 0,18 А при 230 В; 0,15 А при 277 В |
| Коэффициент мощности | не менее 0,97 при 115 В; не менее 0,95 при 230 В; не менее 0,92 при 277 В при полной нагрузке |
| Пусковой ток | 10 А, длительность 100 мкс, измерение на 50% Ipeak при 230 В переменного тока |
| Ток утечки | <0,75 мА при 277 В переменного тока |
| Потребление в режиме ожидания | <0,5 Вт при отключенном диммировании |
| Максимальное число блоков питания на автоматическом выключателе 16 А | 71 шт. для выключателя типа B / 71 шт. для выключателя типа C при 230 В |
| Время установки/старта | 500 мс, 100 мс при 230 В; 1000 мс, 100 мс при 115 В |
Выходные параметры
| Параметр | Значение |
| Выходной ток по умолчанию | 300 мА |
| Диапазон настройки выходного тока | 0,3…1,05 А |
| Область постоянного тока | 9…54 В |
| Мощность | 25 Вт |
| Напряжение холостого хода | 60 В |
| Диапазон диммирования | 0…100% |
| Минимальный уровень диммирования | 0,5% |
Режимы и характеристики нагрузки
| Параметр | Значение |
| Константная мощность для малых токов | 9…54 В при 300 мА |
| Константная мощность для средних токов | 9…45 В при 550 мА; 9…42 В при 600 мА; 9…38 В при 650 мА; 9…36 В при 700 мА; 9…33 В при 750 мА; 9…31 В при 800 мА; 9…29 В при 850 мА; 9…28 В при 900 мА; 9…26 В при 950 мА; 9…25 В при 1000 мА |
| Константная мощность для максимального тока | 9…24 В при 1050 мА |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура корпуса | -25…+85 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения и влажность | -40…+80 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
| Температура корпуса, при которой допустима максимальная нагрузка | Tcase = 85 °C |
Защита
| Параметр | Значение |
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перегрев | Снижение нагрузки до 75% на первой ступени; до 50% на второй ступени; автоматическое восстановление после устранения причины |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход/выход: 3,75 кВ переменного тока |
| Сопротивление изоляции | >100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Электромагнитная совместимость. Помехоэмиссия
| Параметр | Стандарт | Уровень/примечание |
| Проводимые помехи | BS EN/EN55015 (CISPR15), GB/T 17743 | — |
| Излучаемые помехи | BS EN/EN55015 (CISPR15), GB/T 17743 | — |
| Гармонические составляющие тока | BS EN/EN61000-3-2, GB17625.1 | Класс C при нагрузке ≥50% |
| Фликер напряжения | BS EN/EN61000-3-3 | — |
Электромагнитная совместимость. Помехоустойчивость
| Параметр | Стандарт | Уровень/примечание |
| ЭСР | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздушный; уровень 2, 4 кВ контактный |
| Радиочастотное излучаемое поле | BS EN/EN61000-4-3 | Уровень 2 |
| Быстрые импульсные помехи | BS EN/EN61000-4-4 | Уровень 2 |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 3, 1 кВ линия-линиия |
| Проводимые радиочастотные помехи | BS EN/EN61000-4-6 | Уровень 2 |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8 | Уровень 2 |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | 70% остаточного напряжения на 10 периодов, 0% остаточного напряжения на 0,5 периода |
Безопасность и соответствие
| Параметр | Значение |
| Стандарты безопасности | ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 (EL) приложение J, BS EN/EN62384; GB/T19510.1, GB/T19510.213; EAC TP TC 004; проектирование по AS/NZS 61347-1 и AS/NZS 61347-2-13 |
| Подходит для аварийных установок | Да, при входе 176…280 В постоянного тока |
| KNX | Сертифицированный протокол |
| Световой фликер | PstLM ≤ 1, SVM ≤ 0,4 |
Механические данные
| Параметр | Значение |
| Исполнение | Встроенный тип |
| Размеры | 147 × 40 × 32 мм |

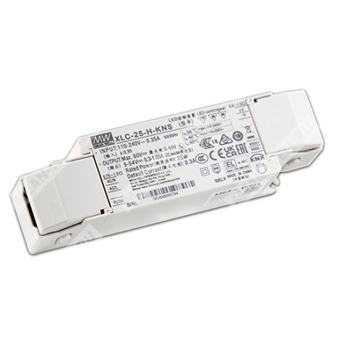

| Размеры альтернативного корпуса для серии | 107 × 40 × 32 мм |
| Посадочные/крепёжные размеры | 2 отверстия Ø3,6 мм |
| Клемма TB1 | AC/N, AC/L, PUSH |
| Клемма TB2 | +V, -V |
| Клемма TB3 | KNX+, KNX- |
| Диапазон сечения проводника TB1 | 0,5…1,5 мм² |
| Диапазон сечения проводника TB2 | 0,5…1,5 мм² |
| Длина зачистки | 8…9 мм |
Функции KNX и управления
- Подключение по шине KNX между клеммами KNX+ и KNX-.
- Возможность загрузки прикладной программы и базы данных через ETS или онлайн-каталоги.
- Поддержка параметров: поведение при включении шины, обычное диммирование, лестничный свет, переключение, относительное и абсолютное диммирование.
- Поддержка обратной связи: значение диммирования, состояние вкл./выкл., сообщение об отказе лампы.
- Поддержка блокировки, сцен 1…32, автоматических функций 1…4.
- Счётчик наработки, функция постоянного светового потока, предварительное предупреждение о ресурсе.
- Обратная связь по напряжению, току, мощности и энергии.
- Измерение температуры и циклическая передача отчётов о температуре.
- Автоматическое плавное изменение яркости во времени.
- Коррекция по измеренному значению освещённости.
- Поддержка PUSH dim и контроля входа AC/DC.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В переменного тока, номинальном токе и температуре окружающей среды 25 °C.
- При режиме без нагрузки выход переходит в прерывистый режим.
- Область работы светодиодного модуля следует выбирать согласно соответствующему разделу методов драйва.
- При низком входном напряжении может потребоваться снижение нагрузки.
- Время запуска измеряется при первом холодном пуске; повторные включения/выключения могут увеличить это время.
- КПД измеряется при 500 мА / 50 В, заданных через базу данных ETS.
- Потребление в режиме ожидания измеряется при 230 В переменного тока.
- Фликер измеряется при полной нагрузке с LED-модулями.
- Изделие рассматривается как компонент, работающий совместно с конечным оборудованием; характеристики ЭМС должны быть повторно подтверждены на уровне конечной установки.
- Для серии XLC, за исключением исполнения -S, сертификация RCM носит добровольный характер и соответствует требованиям применимых стандартов IEC или AS/NZS в соответствии с AS/NZS 4417.1.
- Для данной серии типовой срок службы более 50 000 часов достигается при Tcase, особенно в точке tc или TMP, около 70 °C и ниже.
- Снижение допустимой температуры окружающей среды при высоте выше 2000 м составляет 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором.
