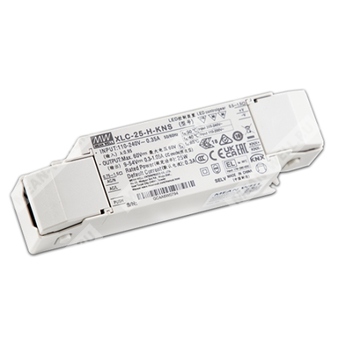

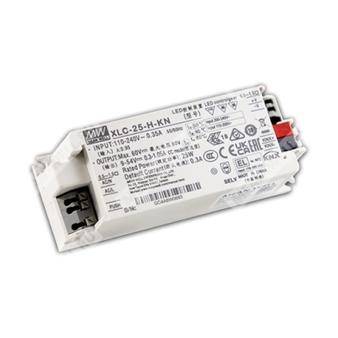

XLC-25-H-KNS - 25-Вт драйвер светодиодов с постоянной мощностью, встроенным KNX-интерфейсом и функциями управления освещением.
Назначение и краткое описание
Модель XLC-25-H-KNS представляет собой источник питания для светодиодных нагрузок с режимом постоянной мощности и встроенным KNX-интерфейсом. Изделие рассчитано на работу от сети переменного тока и обеспечивает выбор выходного тока через базу данных ETS. Поддерживаются функции диммирования, контроль состояния, аварийное освещение, обратная связь по параметрам работы и ряд прикладных функций для систем KNX.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| XLC | Серия драйверов светодиодов Mean Well |
| 25 | Номинальная мощность 25 Вт |
| H | Высоковольтный вариант с выходным напряжением 60 В |
| KN | Встроенный интерфейс KNX, исполнение без разгрузки от натяжения |
| S | Исполнение с разгрузкой от натяжения, независимый тип |
Основные особенности
- Выход с постоянной мощностью, выбор нескольких ступеней через базу данных ETS.
- Пластиковый корпус, класс защиты II, схема с коррекцией коэффициента мощности.
- Отсутствие мерцания, соответствие требованиям директивы CE ErP.
- Потребление в режиме ожидания менее 0,5 Вт.
- Поддержка аварийного освещения.
- Протокол KNX/EIB, поддержка защиты данных KNX.
- Минимальный уровень диммирования 0,5 %.
- Функции: наработка, обратная связь по потребляемой мощности, выбор логарифмической/линейной кривой и др.
- Рабочая температура корпуса до 85 °C при свободной конвекции воздуха.
Области применения
- Встраиваемые светильники.
- Даунлайты.
- Панельные светильники.
- Коммерческое освещение.
- Декоративное освещение.
- Цифровые осветительные системы KNX.
Электрические параметры
| Параметр | Значение |
|---|
| Модель | XLC-25-H-KNS |
| Выходное напряжение холостого хода | 60 В |
| Диапазон настройки выходного тока | 0,3...1,05 А |
| Номинальная мощность | 25 Вт |
| Выходной ток по умолчанию | 300 мА |
| Диапазон постоянного тока | 9...54 В |
| Пульсации выходного тока | <4 % при полной нагрузке |
| Допуск тока | ±5 % |
| Диапазон диммирования | 0...100 % |
| Время установки и нарастания | 500 мс, 100 мс/230 В AC; 1000 мс, 100 мс/115 В AC |
| Напряжение питания | 100...305 В AC; 141...400 В DC |
| Частота сети | 47...63 Гц |
| Коэффициент мощности | PF ≥ 0,97/115 В AC; PF ≥ 0,95/230 В AC; PF ≥ 0,92/277 В AC при полной нагрузке |
| КНИ | THD < 10 % при нагрузке ≥50 % и 230 В AC; THD < 15 % при нагрузке ≥50 % и 115 В AC; THD < 10 % при нагрузке ≥75 % и 277 В AC |
| Пусковой ток | 10 А, длительность 100 мкс, измерение по уровню 50 % Ipeak при 230 В AC; соответствует NEMA 410 |
| Максимальное число блоков питания на автомате 16 А | 71 шт. для автоматического выключателя типа B / 71 шт. для типа C при 230 В AC |
| Ток утечки | <0,75 мА / 277 В AC |
| Потребление в режиме ожидания | <0,5 Вт при выключенном диммировании |
Выходные характеристики и таблица постоянной мощности
| Выходное напряжение | Выходной ток |
|---|
| 9...54 В | 300 мА (по умолчанию) |
| 9...54 В | 350 мА |
| 9...54 В | 400 мА |
| 9...50 В | 450 мА |
| 9...50 В | 500 мА |
| 9...45 В | 550 мА |
| 9...42 В | 600 мА |
| 9...38 В | 650 мА |
| 9...36 В | 700 мА |
| 9...33 В | 750 мА |
| 9...31 В | 800 мА |
| 9...29 В | 850 мА |
| 9...28 В | 900 мА |
| 9...26 В | 950 мА |
| 9...25 В | 1000 мА |
| 9...24 В | 1050 мА |
Защита
| Параметр | Описание |
|---|
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перегрев | Снижение нагрузки до 75 % на первой стадии; до 50 % на второй стадии. Автовосстановление после снятия аварии |
Условия эксплуатации
| Параметр | Значение |
|---|
| Рабочая температура | Tcase = -25...85 °C |
| Рабочая влажность | 20...90 % RH, без конденсации |
| Температура и влажность хранения | -40...+80 °C, 10...95 % RH |
| Температурный коэффициент | ±0,03 %/°C (0...50 °C) |
| Вибрация | 10...500 Гц, 2G, по 10 минут/цикл, 60 минут по осям X, Y, Z |
Электромагнитная совместимость и помехоустойчивость
| Параметр | Стандарт | Уровень / примечание |
|---|
| Проводимые помехи | BS EN/EN55015 (CISPR15), GB/T 17743 | --- |
| Излучаемые помехи | BS EN/EN55015 (CISPR15), GB/T 17743 | --- |
| Гармонический ток | BS EN/EN61000-3-2, GB17625.1 | Класс C при нагрузке ≥50 % |
| Фликер | BS EN/EN61000-3-3 | --- |
| ESD | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Излучаемое ВЧ-поле | BS EN/EN61000-4-3 | Уровень 2 |
| EFT/Burst | BS EN/EN61000-4-4 | Уровень 2 |
| Импульсная помеха | BS EN/EN61000-4-5 | Уровень 3, 1 кВ линия-линия |
| Проводимая помеха | BS EN/EN61000-4-6 | Уровень 2 |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 2 |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | 70 % остаточного напряжения в течение 10 периодов, 0 % в течение 0,5 периода |
| Фликер | Параметр изделия | PstLM ≤ 1, SVM ≤ 0,4 |
Безопасность и изоляция
| Параметр | Значение |
|---|
| Стандарты безопасности | ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 (EL), приложение J для аварийных установок (DC 176...280 В), BS EN/EN62384; GB/T19510.1, GB/T19510.213; EAC TP TC 004; проектирование по AS/NZS 61347-1 и AS/NZS 61347-2-13 |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: более 100 МОм / 500 В DC / 25 °C / 70 % RH |
| Класс защиты | Класс II |
Надёжность, ресурс и масса
| Параметр | Значение |
|---|
| MTBF | 3949,8 тыс. ч минимум по Telcordia SR-332 (Bellcore); 338,5 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Оценка срока службы | Типичный ресурс более 50 000 ч при Tcase, особенно в точке tc/TMP, около 70 °C или ниже |
| Дерейтинг по высоте | 3,5 °C/1000 м для моделей без вентилятора; 5 °C/1000 м для моделей с вентилятором при высоте выше 2000 м |
Размеры и масса
| Параметр | Значение |
|---|
| Габариты | 147 × 40 × 32 мм |
| Масса | 160 г |
| Упаковка | 50 шт. / 9 кг / 0,57 куб. фута |
Механические особенности
| Параметр | Значение |
|---|
| Исполнение | Independent type с разгрузкой от натяжения |
| Клемма входа AC | TB1: AC/N, AC/L, PUSH |
| Клемма выхода | TB2: +V, -V |
| Клемма KNX | TB3: KNX+, KNX- |
| Сечение провода TB1 | 0,75...1,5 мм² |
| Сечение провода TB2 | 0,5...1,5 мм² |
| Снятие изоляции | 8...9 мм |
| Монтаж | Безкорпусное исполнение для встраивания; предусмотрены точки крепления |
Функции KNX и диммирование
Через интерфейс KNX доступны: выбор текущего уровня, выбор модели, поведение при подаче питания на шину, базовые настройки, режим обычного диммера и «лестничный свет», функции переключения, относительного и абсолютного диммирования, передача значения диммирования, отчёта о состоянии вкл./выкл. и сообщения о неисправности лампы, блокировка, сцены 1...32, счётчик наработки, постоянный световой поток, предупреждение о сроке службы, обратная связь по напряжению, току, мощности и энергии, измерение температуры, циклическая передача температурного отчёта, плавное диммирование во времени, корректировка по измеренной освещённости, функции PUSH dim и мониторинга AC.
Подключение PUSH dim и контроль входного питания
При использовании функции PUSH dim или контроля AC/DC входа требуется подключение KNX-шины. Механическая кнопка подключается только между клеммой PUSH и AC/L; подключение к AC/N не обеспечивает корректную работу. Максимальная длина кабеля между кнопкой и драйвером — 20 м. При локальной настройке PUSH dim возможно одновременное управление до 10 драйверами одной кнопкой. При независимой настройке через ETS число драйверов определяется групповым адресом и проектировщиком ETS.
Примечания
- Если не указано иное, все параметры измерены при 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- При работе без нагрузки выход переходит в режим hiccup.
- Рекомендуется обращаться к разделу «Методы работы светодиодного модуля».
- При понижении входного напряжения может потребоваться дерейтинг.
- Время установки измеряется при первом холодном старте; повторные включения/выключения могут увеличивать это время.
- Эффективность измерена при 500 мА / 50 В, заданных через базу данных ETS.
- Потребляемая мощность в режиме ожидания измеряется при 230 В AC.
- Фликер измеряется при полной нагрузке с LED-модулями.
- Изделие рассматривается как компонент, работающий совместно с конечным оборудованием; соответствие EMC должно подтверждаться для всей конечной установки.
- Для серии XLC, кроме исполнения -S, RCM является добровольной сертификацией и соответствует требованиям IEC или AS/NZS согласно AS/NZS 4417.1.
- Серия имеет типичный срок службы более 50 000 часов при Tcase, особенно в точке tc/TMP, около 70 °C или ниже.
- Для моделей без вентилятора снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м, для моделей с вентилятором — 5 °C на 1000 м при высоте выше 2000 м.
