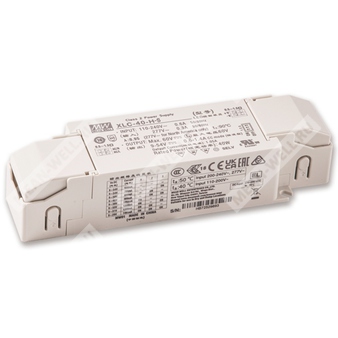

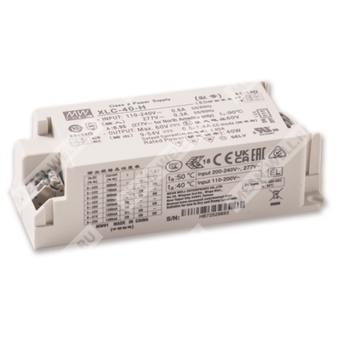

XLC-40-12-S - светодиодный источник питания постоянного напряжения 12 В для независимого монтажа в системах LED-освещения.
Назначение
XLC-40-12-S представляет собой LED-драйвер серии XLC-40 в исполнении с выходом постоянного напряжения 12 В и номинальной мощностью 40,8 Вт. Модификация относится к независимому типу исполнения и предназначена для питания светодиодных нагрузок постоянным напряжением в составе светильников и осветительных систем.
Расшифровка партномера
| Фрагмент партномера | Значение |
| XLC | Серия светодиодных драйверов |
| 40 | Номинальная мощность 40 Вт |
| 12 | Номинальное выходное напряжение 12 В постоянного тока |
| S | Исполнение с разгрузкой натяжения, независимый тип корпуса |
Свойства
- Выход постоянного напряжения 12 В.
- Пластиковый корпус класса II с коррекцией коэффициента мощности.
- Соответствие UL 8750 Class 2 / Class P.
- Отсутствие мерцания, соответствие требованиям CE ErP.
- Поддержка применения в аварийном освещении.
- Низкое энергопотребление в режиме ожидания для серии, однако для модификации 12 В функция диммирования отсутствует.
Области применения
- Встраиваемые светильники.
- Нижняя подсветка и downlight.
- Панельные светильники.
- Коммерческое освещение.
- Декоративное освещение.
- Светодиодные ленты.
Описание
Серия XLC-40 представляет собой 40-ваттные светодиодные драйверы с выходом постоянной мощности или постоянного напряжения. Для варианта XLC-40-12-S реализован режим постоянного напряжения 12 В. Устройство работает от сети переменного тока 100...305 В или от входного напряжения постоянного тока 141...400 В. За счет типового КПД до 86% для 12-вольтовой версии обеспечивается работа при температуре корпуса от -25 до +90 °C в условиях естественной конвекции. Конструкция выполнена в соответствии с актуальными требованиями безопасности и электромагнитной совместимости для применения в светотехническом оборудовании.
Выходные параметры
| Параметр | Значение |
| Модель | XLC-40-12-S |
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 3,4 А |
| Номинальная выходная мощность | 40,8 Вт |
| Диапазон выходного напряжения | 13...16 В |
| Пульсации и шум | 120 мВ пик-пик |
| Допуск по выходному напряжению | ±4,0% |
| Линейная нестабильность | ±0,5% |
| Нестабильность по нагрузке | ±2% |
| Время запуска, нарастания | 500 мс, 100 мс при 230 В AC; 1000 мс, 100 мс при 115 В AC |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 100...305 В AC |
| Диапазон входного напряжения постоянного тока | 141...400 В DC |
| Частотный диапазон | 47...63 Гц |
| Коэффициент мощности | не менее 0,97 при 115 В AC; не менее 0,95 при 230 В AC; не менее 0,92 при 277 В AC при полной нагрузке |
| Полный коэффициент гармонических искажений | менее 10% при нагрузке не менее 50% и 230 В AC; менее 10% при нагрузке не менее 75% и 277 В AC; менее 15% при нагрузке не менее 50% и 115 В AC |
| Типовой КПД | 86% |
| Входной ток | 0,5 А при 115 В AC; 0,25 А при 230 В AC; 0,2 А при 277 В AC |
| Пусковой ток | 10 А, длительность 100 мкс, измерение на уровне 50% Ipeak, при 230 В AC, согласно NEMA 410 |
| Максимальное количество источников на автомате 16 А | 51 шт. для автомата типа B / 51 шт. для автомата типа C при 230 В AC |
| Ток утечки | менее 0,75 мА при 277 В AC |
Защитные функции
| Параметр | Значение |
| Защита от перегрузки | срабатывание при 105...220% номинальной выходной мощности |
| Тип защиты от перегрузки | режим hiccup, автоматическое восстановление после устранения причины |
| Защита от короткого замыкания | режим hiccup, автоматическое восстановление после устранения причины |
| Защита от перенапряжения | 13...16 В |
| Тип защиты от перенапряжения | отключение выходного напряжения, повторное включение питания для восстановления |
| Защита от перегрева | отключение выходного напряжения, автоматическое восстановление после устранения причины |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура корпуса | -25...+90 °C |
| Максимальная температура корпуса | 90 °C |
| Рабочая влажность | 20...90% RH, без конденсации |
| Температура хранения | -40...+80 °C |
| Влажность хранения | 10...95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...50 °C |
| Вибрация | 10...500 Гц, 2G, 10 мин на цикл, 60 мин по осям X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Электрическая прочность изоляции | вход-выход: 3,75 кВ AC |
| Сопротивление изоляции | вход-выход: более 100 МОм при 500 В DC, 25 °C, 70% RH |
| Нормы безопасности | ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, приложение J для аварийных установок при входе 176...280 В DC; BS EN/EN62384; BIS IS15885 (Part2/Sec13); GB/T19510.1; GB/T19510.213; EAC TP TC 004; UL8750 Class P; CSA C22.2 No. 250.13-12; конструкция по AS/NZS 61347-1 и AS/NZS 61347-2-13 |
| Излучаемые и кондуктивные помехи | BS EN/EN55015 (CISPR15), GB/T 17743 |
| Гармонический ток | BS EN/EN61000-3-2, GB17625.1, класс C при нагрузке не менее 50% |
| Колебания напряжения и фликер по ЭМС | BS EN/EN61000-3-3 |
| Помехоустойчивость | BS EN/EN61547 |
| ESD | BS EN/EN61000-4-2, уровень 3: 8 кВ по воздуху; уровень 2: 4 кВ контакт |
| Излучаемая устойчивость | BS EN/EN61000-4-3, уровень 2 |
| Импульсные помехи | BS EN/EN61000-4-4, уровень 2 |
| Импульс перенапряжения | BS EN/EN61000-4-5, уровень 3, 1 кВ линия-линия |
| Кондуктивная устойчивость | BS EN/EN61000-4-6, уровень 2 |
| Устойчивость к магнитному полю | BS EN/EN61000-4-8, уровень 2 |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11, 70% остаточного напряжения в течение 10 периодов, 0% остаточного напряжения в течение 0,5 периода |
| Показатели мерцания | PstLM ≤ 1, SVM ≤ 0,4 |
Надежность, механические данные и упаковка
| Параметр | Значение |
| MTBF | не менее 3935,2 тыс. ч по Telcordia SR-332 (Bellcore); не менее 342,9 тыс. ч по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 147 × 40 × 32 мм |
| Масса | 207 г |
| Упаковка | 50 шт.; 11,5 кг; 0,57 куб. фута |
| Тип исполнения | независимый тип |
| Материал и класс | пластиковый корпус, класс II |
Подключение и конструктивное исполнение
Модификация XLC-40-12-S относится к независимому исполнению серии XLC-40-S. Для вариантов постоянного напряжения без функций диммирования используются две клеммные колодки.
| Колодка | Контакт | Назначение |
| TB1 | 1 | AC/N |
| TB1 | 2 | AC/L |
| TB2 | 1 | +V |
| TB2 | 2 | -V |
| Параметр монтажа | Значение |
| Длина зачистки проводника TB1 | 8...9 мм |
| Сечение проводника TB1 | 0,75...1,5 мм² |
| Длина зачистки проводника TB2 | 8...9 мм |
| Сечение проводника TB2 | 0,5...1,5 мм² |
Применение
Устройство предназначено для светодиодных нагрузок, рассчитанных на питание от стабилизированного напряжения 12 В постоянного тока. Наиболее типичные применения включают питание светодиодных лент, модулей декоративного освещения, панельных и встраиваемых светильников, а также коммерческих осветительных систем.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальном токе нагрузки и температуре окружающей среды 25 °C.
- При пониженном входном напряжении может требоваться снижение выходной мощности; следует ориентироваться на график статической характеристики.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконеченной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, нестабильность по сети и нестабильность по нагрузке.
- Время запуска измеряется при первом холодном старте. Повторные включения и выключения драйвера могут увеличивать это время.
- Параметры мерцания измеряются при полной нагрузке с источником света, предоставленным производителем.
- Для соответствия актуальным требованиям ErP для светильников данный LED-драйвер должен использоваться только за выключателем, без постоянного подключения к сети.
- Драйвер рассматривается как компонент, работающий в составе конечного оборудования. Параметры ЭМС зависят от всей установки, поэтому производитель конечного оборудования должен повторно подтвердить соответствие требованиям ЭМС для изделия в сборе.
- При высоте эксплуатации более 2000 м требуется температурное снижение: 3,5 °C на каждые 1000 м для моделей без вентилятора и 5 °C на каждые 1000 м для моделей с вентилятором.
- Серия обеспечивает типовую ожидаемую наработку более 50000 часов при температуре корпуса, в особенности в точке tc, около 75 °C или ниже.
- Для серии XLC-S маркировка RCM указывается на добровольной основе. Независимое устройство управления светодиодами без классификации IC не предназначено для жилых установок.
- Продукция, поставляемая в отдельных регионах, может не иметь части региональных маркировок соответствия; по таким исполнениям требуется уточнение у поставщика.
- Для части продукции из Китая и некоторых моделей из Индии обозначение BIS может отсутствовать; для подтверждения следует обращаться к соответствующему сертификату.
