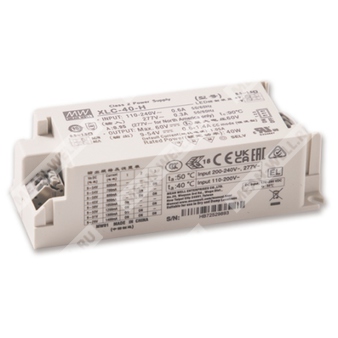

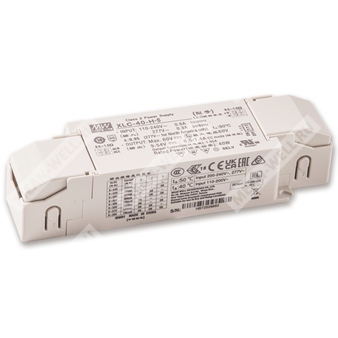

XLC-40-24-S - светодиодный источник питания постоянного напряжения 24 В в независимом исполнении для питания светодиодных систем от сети переменного или постоянного тока.
Общее назначение
XLC-40-24-S относится к серии XLC-40 компании MEAN WELL и представляет собой источник питания для светодиодных нагрузок с выходом постоянного напряжения 24 В. Модель выполнена в пластиковом корпусе класса II, предназначена для независимой установки и рассчитана на выходную мощность до 40,8 Вт. Устройство работает от широкого диапазона сетевого входа 100...305 В переменного тока или 141...400 В постоянного тока, имеет коррекцию коэффициента мощности, защитные функции и соответствует требованиям по электромагнитной совместимости и безопасности, указанным в спецификации.
Расшифровка партномера
| Фрагмент партномера | Значение |
| XLC | Наименование серии светодиодных драйверов |
| 40 | Номинальный класс мощности 40 Вт |
| 24 | Номинальное выходное напряжение 24 В, режим постоянного напряжения |
| S | Исполнение корпуса со стяжным вводом, независимый тип установки |
Особенности
- Выходной режим постоянного напряжения 24 В.
- Пластиковый корпус класса II.
- Коррекция коэффициента мощности.
- Соответствие UL 8750 Class 2 и Class P для силового блока.
- Работа без видимого мерцания, соответствие требованиям ErP для светотехнических изделий.
- Поддержка применения в аварийном освещении с входом 176...280 В постоянного тока.
- Малый ток утечки.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Исполнение для независимого монтажа.
Области применения
- Встраиваемые светильники.
- Светильники направленного света.
- Панельные светильники.
- Коммерческое освещение.
- Декоративное освещение.
- Светодиодные ленты и аналогичные нагрузки на 24 В.
Описание
Серия XLC-40 представляет собой семейство 40-ваттных светодиодных драйверов с режимами постоянной мощности и постоянного напряжения. Модель XLC-40-24-S относится к исполнению постоянного напряжения и формирует стабилизированный выход 24 В. Драйвер может работать от сети 100...305 В переменного тока, а также от 141...400 В постоянного тока. Благодаря типовой эффективности до 88% устройство может эксплуатироваться при температуре корпуса от минус 25 до плюс 90 градусов Цельсия в условиях естественной конвекции. Конструкция разработана в соответствии с актуальными требованиями безопасности и ЭМС для светотехнического оборудования.
Выходные параметры
| Параметр | Значение |
| Модель | XLC-40-24-S |
| Номинальное выходное напряжение | 24 В |
| Номинальный выходной ток | 1,7 А |
| Номинальная выходная мощность | 40,8 Вт |
| Диапазон выходного напряжения | 26...32 В |
| Пульсации и шум | 240 мВ пик-пик |
| Допуск по выходному напряжению | ±4,0% |
| Линейная нестабильность | ±0,5% |
| Нестабильность по нагрузке | ±2% |
| Время запуска, нарастания | 500 мс, 100 мс при 230 В AC; 1000 мс, 100 мс при 115 В AC |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 100...305 В AC |
| Диапазон входного напряжения постоянного тока | 141...400 В DC |
| Частотный диапазон | 47...63 Гц |
| Коэффициент мощности | не менее 0,97 при 115 В AC; не менее 0,95 при 230 В AC; не менее 0,92 при 277 В AC, при полной нагрузке |
| Полный коэффициент гармонических искажений | менее 10% при нагрузке не менее 50% и 230 В AC; менее 10% при нагрузке не менее 75% и 277 В AC; менее 15% при нагрузке не менее 50% и 115 В AC |
| Типовая эффективность | 88% |
| Входной ток | 0,5 А при 115 В AC; 0,25 А при 230 В AC; 0,2 А при 277 В AC |
| Пусковой ток | 10 А в холодном состоянии, длительность 100 мкс, измерение на уровне 50% пикового тока при 230 В AC, согласно NEMA 410 |
| Максимальное число блоков на автомате 16 А | 51 шт. для автомата типа B; 51 шт. для автомата типа C при 230 В AC |
| Ток утечки | менее 0,75 мА при 277 В AC |
Защитные функции
| Вид защиты | Характеристика |
| Перегрузка | Срабатывание в диапазоне 105...220% от номинальной выходной мощности, режим hiccup, автоматическое восстановление после устранения перегрузки |
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение на выходе | 26...32 В |
| Режим защиты от перенапряжения | Отключение выходного напряжения, повторное включение питания для восстановления |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после устранения аварийного состояния |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура по корпусу | от минус 25 до плюс 90 °C |
| Максимальная температура корпуса | 90 °C |
| Рабочая влажность | 20...90% относительной влажности, без конденсации |
| Температура хранения | от минус 40 до плюс 80 °C |
| Влажность при хранении | 10...95% относительной влажности |
| Температурный коэффициент | ±0,03% на °C в диапазоне 0...50 °C |
| Вибрация | 10...500 Гц, 2G, 10 мин на цикл, по 60 мин вдоль осей X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 с приложением J для аварийных установок при входе 176...280 В DC; BS EN/EN62384; BIS IS15885 (Part2/Sec13); GB/T19510.1; GB/T19510.213; EAC TP TC 004; UL8750 Class P; CSA C22.2 No. 250.13-12; конструкция с учетом AS/NZS 61347-1 и AS/NZS 61347-2-13 |
| Электрическая прочность изоляции | вход-выход 3,75 кВ AC |
| Сопротивление изоляции | вход-выход более 100 МОм при 500 В DC, 25 °C, 70% RH |
| Мерцание | PstLM ≤ 1, SVM ≤ 0,4 |
ЭМС, излучение помех
| Параметр | Стандарт / уровень |
| Кондуктивные помехи | BS EN/EN55015, CISPR15, GB/T 17743 |
| Излучаемые помехи | BS EN/EN55015, CISPR15, GB/T 17743 |
| Гармонический ток | BS EN/EN61000-3-2, GB17625.1, класс C при нагрузке не менее 50% |
| Колебания напряжения и фликер сети | BS EN/EN61000-3-3 |
ЭМС, устойчивость к помехам
| Параметр | Стандарт / уровень |
| Устойчивость к электростатическим разрядам | BS EN/EN61000-4-2, уровень 3: 8 кВ по воздуху; уровень 2: 4 кВ при контакте |
| Устойчивость к излучаемому полю | BS EN/EN61000-4-3, уровень 2 |
| Устойчивость к быстрым переходным процессам | BS EN/EN61000-4-4, уровень 2 |
| Устойчивость к импульсным перенапряжениям | BS EN/EN61000-4-5, уровень 3, 1 кВ линия-линия |
| Устойчивость к кондуктивным помехам | BS EN/EN61000-4-6, уровень 2 |
| Устойчивость к магнитному полю | BS EN/EN61000-4-8, уровень 2 |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11, 70% остаточного напряжения в течение 10 периодов, 0% остаточного напряжения в течение 0,5 периода |
| Общий стандарт устойчивости | BS EN/EN61547 |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 3935,2 тыс. ч минимум по Telcordia SR-332 (Bellcore); 342,9 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 147 x 40 x 32 мм |
| Масса | 207 г |
| Упаковка | 50 шт.; 11,5 кг; 0,57 куб. фута |
Механическое исполнение и подключения
XLC-40-24-S является независимым исполнением серии XLC-40-S. Для версии постоянного напряжения без функций диммирования входной клеммник TB1 имеет два вывода, а выходной клеммник TB2 также имеет два вывода.
| Клеммник | Контакт | Назначение |
| TB1 | 1 | AC/N |
| TB1 | 2 | AC/L |
| TB2 | 1 | +V |
| TB2 | 2 | -V |
| Параметр монтажа | Значение |
| Тип корпуса | XLC-25-S |
| Размеры корпуса | 147 x 40 x 32 мм |
| Монтажные отверстия | 2 отверстия диаметром 3,6 мм |
| Длина зачистки проводника TB1 | 8...9 мм |
| Сечение проводника TB1 | 0,75...1,5 мм² |
| Длина зачистки проводника TB2 | 8...9 мм |
| Сечение проводника TB2 | 0,5...1,5 мм² |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- При пониженном входном напряжении может требоваться снижение выходной мощности; для этого следует учитывать график статической характеристики.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает начальную установку, линейную нестабильность и нестабильность по нагрузке.
- Время запуска измеряется при первом холодном пуске. Повторные циклы включения и выключения могут увеличивать время запуска.
- Параметры мерцания измеряются при полной нагрузке со светодиодным источником света, предоставленным производителем.
- Для выполнения требований актуального регламента ErP для светильников данный драйвер допускается применять только за выключателем, без постоянного подключения к сети.
- Драйвер рассматривается как компонент, работающий в составе конечного оборудования. Показатели ЭМС зависят от конечной конструкции, поэтому изготовитель конечного изделия должен повторно подтвердить соответствие требованиям ЭМС для всей установки.
- При высоте эксплуатации свыше 2000 м допустимая температура окружающей среды должна снижаться на 3,5 °C на каждые 1000 м для моделей без вентилятора и на 5 °C на каждые 1000 м для моделей с вентилятором.
- Серия обеспечивает типовую ожидаемую наработку свыше 50000 часов при температуре корпуса, особенно в точке tc, около 75 °C или ниже.
- Для серии XLC-S маркировка RCM указывается на добровольной основе. Независимое пускорегулирующее устройство для светодиодов без классификации IC не предназначено для жилых установок.
- В зависимости от региона поставки отдельные экземпляры могут не иметь части региональных маркировок.
