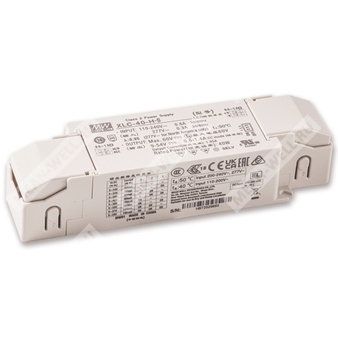

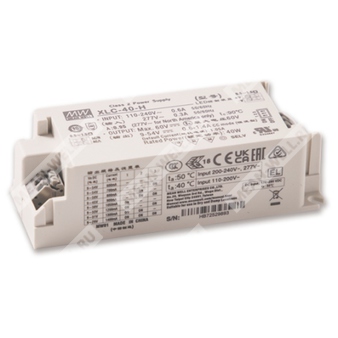

XLC-40-H-B - светодиодный драйвер мощностью 40 Вт с режимом постоянной мощности, выбираемым выходным током и поддержкой 3-в-1 диммирования.
Расшифровка партномера
| Фрагмент партномера | Значение |
| XLC | Наименование серии светодиодных драйверов |
| 40 | Номинальная выходная мощность 40 Вт |
| H | Исполнение с выходом постоянной мощности, выходной ток выбирается DIP-переключателями или по NFC |
| B | Исполнение с функцией 3-в-1 диммирования: 0–10 В, ШИМ 10 В, сопротивление |
| Отсутствие суффикса S | Встроенное исполнение корпуса без кабельного ввода с разгрузкой натяжения |
| Отсутствие суффикса N | Базовая настройка тока через DIP-переключатель; для H-исполнения также поддерживается NFC-настройка |
Назначение
XLC-40-H-B представляет собой AC/DC светодиодный источник питания для питания светодиодных модулей в режиме постоянной мощности. Модель рассчитана на питание от однофазной сети переменного тока в широком диапазоне входного напряжения и обеспечивает регулируемый выходной ток в диапазоне от 0,6 до 1,4 А. Исполнение B дополнительно поддерживает аналоговое и ШИМ-диммирование, а также регулирование по сопротивлению.
Особенности
- Выход в режиме постоянной мощности с несколькими ступенями настройки.
- Выбор выходного тока DIP-переключателем или через NFC для H-исполнения.
- Пластиковый корпус класса II с коррекцией коэффициента мощности.
- Соответствие требованиям UL 8750 Class 2 / Class P для серии.
- Исполнение без мерцания, соответствующее требованиям директивы CE ErP.
- Потребление в режиме ожидания менее 0,5 Вт при выключении диммирования.
- Поддержка применения в аварийном освещении.
- Функция диммирования 3 в 1 с отключением по диммированию.
- Высокий коэффициент мощности.
- Высокий КПД до 88%.
- Встроенные защиты от короткого замыкания и перегрева.
Области применения
- Встраиваемые светильники.
- Светильники направленного света.
- Панельные светильники.
- Коммерческое освещение.
- Декоративное освещение.
- Светодиодные системы освещения общего назначения.
Описание
Серия XLC-40 представляет собой семейство 40-ваттных светодиодных драйверов с режимами постоянной мощности и постоянного напряжения. Модель XLC-40-H-B относится к H-исполнению и предназначена для работы с LED-модулями в области постоянной мощности. Устройство работает от сети 100…305 В переменного тока или 141…400 В постоянного тока. Выходной ток выбирается в диапазоне 600…1400 мА посредством DIP-переключателя либо через NFC. Благодаря типовой эффективности до 88% допускается работа при температуре корпуса от -25 до +90 °C в условиях естественной конвекции. Модель оснащена интерфейсом 3-в-1 диммирования и рассчитана на применение в профессиональных осветительных установках.
Выходные параметры
| Параметр | Значение |
| Модель | XLC-40-H-B |
| Тип выхода | Постоянная мощность |
| Номинальная выходная мощность | 40 Вт |
| Напряжение холостого хода | 60 В |
| Ток по умолчанию | 1050 мА |
| Диапазон регулировки выходного тока | 0,6…1,4 А |
| Область стабилизации тока | 9…54 В |
| Пульсации выходного тока | <4% при полной нагрузке |
| Допуск по выходному току | ±5% |
| Диапазон диммирования | 0…100% |
| Время запуска, нарастания | 500 мс, 100 мс при 230 В AC; 1000 мс, 100 мс при 115 В AC |
Ступени настройки выходного тока
| Выходной ток | Рекомендуемый диапазон выходного напряжения | DIP 1 | DIP 2 | DIP 3 |
| 600 мА | 9…54 В | Выкл | Выкл | Выкл |
| 700 мА | 9…54 В | Выкл | Выкл | Вкл |
| 800 мА | 9…50 В | Выкл | Вкл | Выкл |
| 900 мА | 9…45 В | Выкл | Вкл | Вкл |
| 1050 мА | 9…38 В | Вкл | Выкл | Выкл |
| 1200 мА | 9…33 В | Вкл | Выкл | Вкл |
| 1300 мА | 9…31 В | Вкл | Вкл | Выкл |
| 1400 мА | 9…29 В | Вкл | Вкл | Вкл |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 100…305 В |
| Диапазон входного напряжения постоянного тока | 141…400 В |
| Частотный диапазон | 47…63 Гц |
| Коэффициент мощности | не менее 0,97 при 115 В AC, не менее 0,95 при 230 В AC, не менее 0,92 при 277 В AC при полной нагрузке |
| КПД типовой | 88% |
| Входной ток | 0,5 А при 115 В AC; 0,25 А при 230 В AC; 0,2 А при 277 В AC |
| Пусковой ток | 10 А в холодном состоянии, длительность 100 мкс, измерение на уровне 50% пикового значения при 230 В AC, согласно NEMA 410 |
| Максимальное количество источников на автомате 16 А | 51 шт. для автомата типа B; 51 шт. для автомата типа C при 230 В AC |
| Ток утечки | <0,75 мА при 277 В AC |
| Коэффициент гармонических искажений | <10% при нагрузке не менее 50% и 230 В AC; <10% при нагрузке не менее 75% и 277 В AC; <15% при нагрузке не менее 50% и 115 В AC |
| Потребление в режиме ожидания | <0,5 Вт при выключении диммирования |
Функции диммирования
| Параметр | Значение |
| Тип диммирования | 3 в 1 |
| Методы управления | 0…10 В постоянного тока, ШИМ-сигнал 10 В, сопротивление |
| Диапазон ШИМ-сигнала | 300 Гц…3 кГц |
| Диапазон регулирования сопротивлением | 0…100 кОм |
| Ток источника на входе диммирования | 100 мкА, типовое значение |
| Минимальный уровень диммирования | около 8% |
| Поведение при 0 В, 0 кОм или ШИМ 0% | выходной ток может снижаться до 0% |
| Ограничение подключения | Не допускается соединение DIM- с -V |
| Рекомендация по нагрузке | Рекомендуется прямое подключение к светодиодам, не предназначен для работы с дополнительными драйверами |
Защиты
| Параметр | Значение |
| Защита от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перегрева | Снижение выходного уровня до минимального значения, автоматическое восстановление после устранения причины перегрева |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура корпуса | -25…+90 °C |
| Максимальная температура корпуса | 90 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения | -40…+80 °C |
| Влажность хранения | 10…95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | вход-выход 3,75 кВ AC |
| Сопротивление изоляции | вход-выход более 100 МОм при 500 В DC, 25 °C, 70% RH |
ЭМС и светотехнические показатели
| Параметр | Значение |
| Мерцание | PstLM ≤ 1, SVM ≤ 0,4 |
| Эмиссия по проводимым помехам | Соответствие BS EN/EN55015, CISPR15, GB/T 17743 |
| Эмиссия по излучаемым помехам | Соответствие BS EN/EN55015, CISPR15, GB/T 17743 |
| Гармонический ток | Соответствие BS EN/EN61000-3-2, GB17625.1, класс C при нагрузке не менее 50% |
| Колебания напряжения | Соответствие BS EN/EN61000-3-3 |
| Устойчивость к электростатическому разряду | BS EN/EN61000-4-2, уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ контактно |
| Устойчивость к радиочастотному полю | BS EN/EN61000-4-3, уровень 2 |
| Устойчивость к быстрым переходным процессам | BS EN/EN61000-4-4, уровень 2 |
| Устойчивость к импульсным перенапряжениям | BS EN/EN61000-4-5, уровень 3, 1 кВ линия-линия |
| Устойчивость к наведённым ВЧ-помехам | BS EN/EN61000-4-6, уровень 2 |
| Устойчивость к магнитному полю | BS EN/EN61000-4-8, уровень 2 |
| Устойчивость к провалам и прерываниям напряжения | BS EN/EN61000-4-11, 70% остаточного напряжения в течение 10 периодов, 0% в течение 0,5 периода |
Надежность, конструкция и упаковка
| Параметр | Значение |
| MTBF | 3935,2 тыс. ч минимум по Telcordia SR-332; 342,9 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 107 × 40 × 32 мм |
| Масса | 193 г |
| Упаковка | 60 шт., 12,58 кг, 0,58 куб. фута для встроенного исполнения без суффикса S |
| Материал и класс | Пластиковый корпус, класс II |
Подключение и механическое исполнение
Исполнение корпуса: встроенное, Case No. XLC-25.
Клеммная колодка TB1, вход:
1 — AC/N
2 — AC/L
Клеммная колодка TB2, выход и управление:
1 — +V
2 — -V
3 — DIM+
4 — DIM-
Подключаемое сечение проводников: 0,5…1,5 мм².
Длина зачистки: 8…9 мм.
Сертификация и соответствие
| Параметр | Значение |
| Стандарты безопасности | BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384, EAC TP TC 004, UL8750 Class P, CSA C22.2 No. 250.13-12; конструкция с учетом AS/NZS 61347-1 и AS/NZS 61347-2-13 |
| Применение в аварийном освещении | Соответствует приложению J BS EN/EN61347-2-13, подходит для аварийных установок при входе 176…280 В DC |
Настройка по NFC
Для H-исполнения поддерживается настройка выходного тока по NFC через мобильное приложение производителя. Для работы требуется смартфон с поддержкой NFC на Android 4.1 или выше либо iOS 12 или выше. При использовании функции NFC питание драйвера должно быть отключено. Точность установки тока: отклонение между заданным и фактическим значением находится в пределах 2%.
Примечания
- Если не указано иное, параметры измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- В режиме без нагрузки выход переходит в режим hiccup.
- Следует учитывать область применения драйвера для светодиодного модуля по вольт-амперной характеристике.
- При пониженном входном напряжении может потребоваться снижение выходной мощности.
- Время запуска измеряется при первом включении из холодного состояния. Повторное включение и выключение может увеличивать время запуска.
- Эффективность измерена при настройке 800 мА и 50 В с помощью DIP-переключателя или NFC.
- Потребление в режиме ожидания измерено при 230 В AC.
- Параметры мерцания измеряются при полной нагрузке с источником света, предоставленным производителем.
- Драйвер рассматривается как компонент для встраивания в конечное оборудование. Электромагнитная совместимость итогового изделия должна подтверждаться изготовителем конечного оборудования.
- Для независимых исполнений серии XLC-S маркировка RCM носит добровольный характер; для встроенных исполнений серии XLC, не относящихся к XLC-S, также указано добровольное соответствие применимым IEC или AS/NZS стандартам.
- При эксплуатации на высоте более 2000 м требуется температурное снижение допустимого режима: 3,5 °C на каждые 1000 м для моделей без вентилятора.
- Типичный ресурс серии превышает 50000 часов при температуре корпуса, особенно в точке tc, около 75 °C или ниже.
- Для выполнения актуальных требований ErP по светильникам данный LED-драйвер допускается использовать только за выключателем, без постоянного подключения к сети.
- Для B-исполнения минимальный уровень диммирования составляет около 8%; в диапазоне 0% < Iout < 8% выходной ток не нормируется.
- При входе диммирования около 0 кОм, 0 В DC или при ШИМ-сигнале 10 В со скважностью 0% выходной ток может снижаться до 0%.
- Не допускается соединение вывода DIM- с выводом -V.
- Показанные в таблице диапазоны выходного напряжения для ступеней тока являются рекомендуемыми для применения.
