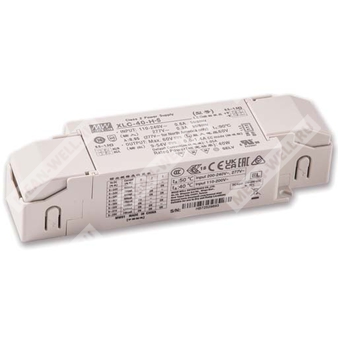

XLC-40-H-BS - светодиодный драйвер постоянной мощности 40 Вт для питания LED-модулей с выбираемым выходным током и поддержкой 3 в 1 диммирования.
Назначение
XLC-40-H-BS — источник питания для светодиодных систем серии XLC-40 компании MEAN WELL. Модель относится к исполнению с многоступенчатым выходом постоянной мощности и предназначена для питания светодиодных модулей в диапазоне регулируемого выходного тока с настройкой через DIP-переключатель. Исполнение B поддерживает 3 в 1 диммирование. Индекс S указывает на независимое исполнение корпуса со strain-relief.
Расшифровка партномера
| Элемент партномера | Значение |
| XLC | Наименование серии светодиодных драйверов |
| 40 | Номинальная мощность 40 Вт |
| H | Исполнение с многоступенчатым режимом постоянной мощности, регулируемым выходным током |
| B | Функциональное исполнение с 3 в 1 диммированием |
| S | Корпус независимого типа, со strain-relief |
| Отсутствие N | Настройка тока через DIP-переключатель, не NFC-исполнение по партномеру |
Основные особенности
- Выход в режиме постоянной мощности с несколькими ступенями, выбираемыми DIP-переключателем или через NFC для H-исполнения серии.
- Пластиковый корпус с конструкцией класса II и коррекцией коэффициента мощности.
- Соответствие UL 8750 Class 2 / Class P power unit.
- Отсутствие мерцания, соответствие требованиям CE ErP.
- Потребление в режиме ожидания менее 0,5 Вт при выключении диммированием.
- Поддержка применения в системах аварийного освещения; пригодность для аварийных установок при входе 176–280 В DC.
- Функция диммирования 3 в 1 с режимом Dim-to-off.
- Возможность использования в светильниках recessed light, down light, panel light, commercial lighting, decorative lighting, LED strip lighting, DALI digital lighting для соответствующих исполнений серии.
Описание
Серия XLC-40 представляет собой 40-ваттные LED-драйверы с выходом постоянной мощности и, для отдельных моделей серии, постоянного напряжения. Для исполнения XLC-40-H-BS реализован регулируемый выходной ток в диапазоне от 0,6 до 1,4 А. Выбор тока выполняется DIP-переключателем; для H-исполнения серии также предусмотрена возможность настройки по NFC. За счет КПД до 88% устройство может работать при температуре корпуса от -25 до +90 °C в условиях естественной конвекции. Драйвер разработан в соответствии с актуальными требованиями безопасности и электромагнитной совместимости и обеспечивает гибкость применения в светодиодных осветительных системах.
Применение
- Встраиваемые светильники
- Downlight-светильники
- Панельные светильники
- Коммерческое освещение
- Декоративное освещение
- Светодиодные ленты
Выходные параметры
| Параметр | Значение |
| Тип выхода | Постоянная мощность, многоступенчатая регулировка тока |
| Номинальная мощность | 40 Вт |
| Напряжение холостого хода | 60 В |
| Ток по умолчанию | 1050 мА |
| Диапазон установки выходного тока | 0,6…1,4 А |
| Область стабилизации по току | 9…54 В |
| Пульсации тока | < 4% при полной нагрузке |
| Точность выходного тока | ±5% |
| Диапазон диммирования | 0…100% |
| Время запуска, нарастания | 500 мс, 100 мс при 230 В AC; 1000 мс, 100 мс при 115 В AC |
Ступени выходного тока и рекомендуемые диапазоны напряжения
| Выходной ток | Рекомендуемый диапазон выходного напряжения | DIP 1 | DIP 2 | DIP 3 |
| 600 мА | 9…54 В | — | — | — |
| 700 мА | 9…54 В | — | — | ON |
| 800 мА | 9…50 В | — | ON | — |
| 900 мА | 9…45 В | — | ON | ON |
| 1050 мА | 9…38 В | ON | — | — |
| 1200 мА | 9…33 В | ON | — | ON |
| 1300 мА | 9…31 В | ON | ON | — |
| 1400 мА | 9…29 В | ON | ON | ON |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения AC | 100…305 В AC |
| Диапазон входного напряжения DC | 141…400 В DC |
| Диапазон частоты | 47…63 Гц |
| Коэффициент мощности | не менее 0,97 при 115 В AC; не менее 0,95 при 230 В AC; не менее 0,92 при 277 В AC, при полной нагрузке |
| КПД, типовое значение | 88% |
| Входной ток | 0,5 А при 115 В AC; 0,25 А при 230 В AC; 0,2 А при 277 В AC |
| Пусковой ток | 10 А cold start, длительность 100 мкс, измерено на уровне 50% Ipeak при 230 В AC; по NEMA 410 |
| Максимальное число БП на автомате 16 А | 51 шт. для автомата типа B / 51 шт. для автомата типа C при 230 В AC |
| Ток утечки | < 0,75 мА при 277 В AC |
| Потребление в режиме ожидания | < 0,5 Вт, диммирование выключено |
| Полный коэффициент гармонических искажений | < 10% при нагрузке ≥ 50% / 230 В AC; при нагрузке ≥ 75% / 277 В AC; < 15% при нагрузке ≥ 50% / 115 В AC |
Функции диммирования исполнения B
| Параметр | Значение |
| Методы диммирования | 0…10 В DC, PWM 10 В, сопротивление |
| Ток источника диммирования со стороны драйвера | 100 мкА, тип. |
| Диапазон частоты PWM-диммирования | 300 Гц…3 кГц |
| Диапазон сопротивления | 0…100 кОм |
| Минимальный уровень диммирования | около 8% |
| Отключение по диммированию | возможно до 0% при входе около 0 кОм, 0 В DC или PWM 10 В с коэффициентом заполнения 0% |
| Особенность подключения | DIM- не подключать к -V |
| Рекомендация по нагрузке | рекомендуется прямое подключение к светодиодам; не предназначен для работы с дополнительными драйверами |
Защиты
| Параметр | Значение |
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перегрев | Для исполнения Blank и B: снижение до минимального выходного уровня, автоматическое восстановление после устранения причины |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура корпуса | -25…+90 °C |
| Максимальная температура корпуса | 90 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения | -40…+80 °C |
| Влажность хранения | 10…95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Электрическая прочность изоляции | вход-выход: 3,75 кВ AC |
| Сопротивление изоляции | вход-выход: более 100 МОм / 500 В DC / 25 °C / 70% RH |
| Мерцание | PstLM ≤ 1, SVM ≤ 0,4 |
| Эмиссия по проводимым помехам | BS EN/EN55015 (CISPR15), GB/T 17743 |
| Эмиссия по излучаемым помехам | BS EN/EN55015 (CISPR15), GB/T 17743 |
| Гармонический ток | BS EN/EN61000-3-2, GB17625.1, класс C при нагрузке ≥ 50% |
| Фликер по сети | BS EN/EN61000-3-3 |
| Помехоустойчивость | BS EN/EN61547 |
| ESD | BS EN/EN61000-4-2, уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Излучаемая устойчивость | BS EN/EN61000-4-3, уровень 2 |
| Импульсные помехи EFT/Burst | BS EN/EN61000-4-4, уровень 2 |
| Импульс перенапряжения | BS EN/EN61000-4-5, уровень 3, 1 кВ линия-линия |
| Кондуктивная устойчивость | BS EN/EN61000-4-6, уровень 2 |
| Устойчивость к магнитному полю | BS EN/EN61000-4-8, уровень 2 |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11, 70% остаточного напряжения в течение 10 периодов, 0% в течение 0,5 периода |
Соответствие стандартам
| Параметр | Значение |
| Стандарты безопасности | ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 (EL) приложение J для аварийных установок при входе 176–280 В DC; BS EN/EN62384; BIS IS15885 (Part2/Sec13); GB/T19510.1; GB/T19510.213; EAC TP TC 004; UL8750 (Class P); CSA C22.2 No. 250.13-12; конструкция ориентирована на AS/NZS 61347-1 и AS/NZS 61347-2-13 |
Надежность, габариты, масса и упаковка
| Параметр | Значение |
| MTBF | 3935,2 тыс. ч минимум по Telcordia SR-332 (Bellcore); 342,9 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 147 × 40 × 32 мм |
| Масса | 210 г |
| Упаковка | 50 шт.; 11,5 кг; 0,57 куб. фута |
| Тип корпуса | Независимое исполнение XLC-40-S |
Подключение и механическое исполнение
Исполнение корпуса: XLC-40-S Independent Type.
Клеммная колодка TB1: 2 контакта.
| Контакт TB1 | Назначение |
| 1 | AC/N |
| 2 | AC/L |
Клеммная колодка TB2 для исполнения B: 4 контакта.
| Контакт TB2 | Назначение |
| 1 | +V |
| 2 | -V |
| 3 | DIM+ |
| 4 | DIM- |
| Параметр монтажа | Значение |
| Сечение проводника TB1 | 0,75…1,5 мм² |
| Сечение проводника TB2 | 0,5…1,5 мм² |
| Длина зачистки | 8…9 мм |
| Монтажные отверстия | 2 отверстия диаметром 3,6 мм |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- При отсутствии нагрузки выход работает в режиме hiccup.
- Следует учитывать метод подключения светодиодного модуля в пределах рабочей области тока и напряжения.
- При пониженном входном напряжении может потребоваться снижение нагрузки.
- Время запуска измерено при первом холодном пуске. Повторное включение и выключение драйвера может увеличить время запуска.
- КПД измерен при выходных параметрах 800 мА / 50 В, установленных DIP-переключателем или через NFC для H-исполнения серии.
- Потребление в режиме ожидания измерено при 230 В AC.
- Параметры мерцания измерены при полной нагрузке с источником света, предоставленным производителем.
- Драйвер рассматривается как компонент, работающий в составе конечного оборудования. Показатели ЭМС зависят от полной установки, поэтому производитель конечного изделия должен повторно подтвердить соответствие по ЭМС для всей системы.
- Для эксплуатации на высоте более 2000 м требуется температурное снижение: 3,5 °C на каждые 1000 м для моделей без вентилятора и 5 °C на каждые 1000 м для моделей с вентилятором.
- Типичный срок службы серии превышает 50 000 часов при температуре корпуса, в особенности в точке tc, около 75 °C или ниже.
- Для XLC-S серии соответствие RCM носит добровольный характер. Независимое устройство управления светодиодами без классификации IC не предназначено для жилых установок.
- Для выполнения требований актуального регламента ErP для светильников данный LED-драйвер допускается использовать только за выключателем, без постоянного подключения к сети.
