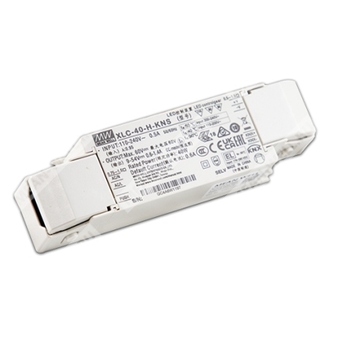

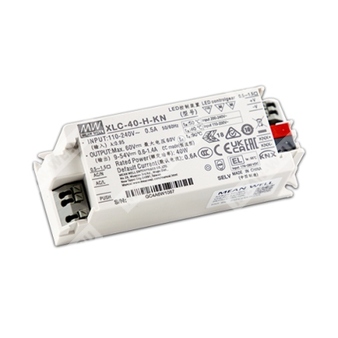

XLC-40-H-KN - светодиодный драйвер постоянной мощности с интерфейсом KNX для систем освещения.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| XLC |
Серия драйверов светодиодов с постоянной выходной мощностью |
| 40 |
Номинальная мощность 40 Вт |
| H |
Исполнение с повышенным выходным напряжением, вариант H-типа |
| KN |
Встроенный интерфейс KNX, исполнение без strain-relief, встроенный тип |
Назначение и особенности
XLC-40-H-KN — это источник питания для светодиодов с постоянной мощностью 40 Вт, предназначенный для применения в профессиональных системах освещения, где требуется адресное управление по KNX, высокая эффективность, поддержка диммирования и расширенные функции обратной связи. Драйвер рассчитан на работу от сети переменного тока с широким диапазоном входного напряжения и поддерживает многоступенчатый выбор выходного тока через базу ETS.
Модель относится к серии с интегрированным KNX/EIB интерфейсом и не требует применения отдельного KNX-DALI шлюза. Устройство поддерживает постоянный световой поток, функции учета наработки, контроля энергопотребления, температурный мониторинг, сценарии, уставки и функции аварийного освещения.
Особенности
- Режим постоянной мощности с многоступенчатым выбором параметров через базу ETS.
- Встроенный интерфейс KNX/EIB.
- Пластиковый корпус, класс II, схема с коррекцией коэффициента мощности.
- Отсутствие видимого мерцания, соответствие требованиям CE ErP.
- Потребление в дежурном режиме менее 0,5 Вт.
- Поддержка функции аварийного освещения.
- Поддержка защищенной передачи KNX-данных.
- Минимальный уровень диммирования 0,5%.
- Поддержка функций: наработка, обратная связь по потребляемой мощности, выбор логарифмической/линейной кривой.
- Рабочий диапазон температуры корпуса до 90°C.
Применение
- Встраиваемые светильники.
- Даунлайты.
- Панельные светильники.
- Коммерческое освещение.
- Декоративное освещение.
- Цифровое освещение KNX.
Основные электрические параметры
| Параметр | Значение |
|---|
| Номинальная мощность |
40 Вт |
| Номинальное выходное напряжение |
60 В |
| Диапазон регулировки выходного тока |
0,6…1,4 А |
| Диапазон постоянной мощности |
9…54 В |
| Номинальный выходной ток по умолчанию |
600 мА |
| Допуск по току |
±5% |
| Диапазон диммирования |
0…100% |
| Пульсация выходного тока |
<4% при полной нагрузке |
| Полное гармоническое искажение |
THD <10% при нагрузке ≥50% и 230 В; THD <15% при нагрузке ≥50% и 115 В; THD <10% при нагрузке ≥75% и 277 В |
| Коэффициент мощности |
PF ≥0,97 при 115 В; PF ≥0,95 при 230 В; PF ≥0,92 при 277 В, при полной нагрузке |
| КПД тип. |
88% |
| Потребление в режиме ожидания |
<0,5 Вт при выключенном диммировании |
Входные параметры
| Параметр | Значение |
|---|
| Входное напряжение |
100…305 В переменного тока |
| Входное напряжение постоянного тока |
141…400 В |
| Частота сети |
47…63 Гц |
| Потребляемый ток |
0,5 А / 115 В; 0,25 А / 230 В; 0,2 А / 277 В |
| Пусковой ток |
10 А, время 100 мкс, измерение при 50% Ipeak и 230 В, по NEMA 410 |
| Ток утечки |
<0,75 мА / 277 В |
| Максимальное количество блоков питания на автомате 16 А |
51 шт. при автомате типа B; 51 шт. при автомате типа C, при 230 В |
| Диапазон входа для аварийного применения |
176…280 В постоянного тока |
Защита
| Функция | Режим работы |
|---|
| Короткое замыкание |
Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перегрузка |
Стадия 1: снижение нагрузки до 75%; стадия 2: снижение нагрузки до 50%; автоматическое восстановление |
| Перегрев |
Защита по температуре с автоматическим восстановлением |
Эксплуатационные условия
| Параметр | Значение |
|---|
| Рабочая температура |
-25…+90°C по температуре корпуса |
| Рабочая влажность |
20…90% RH, без конденсации |
| Температура и влажность хранения |
-40…+80°C, 10…95% RH |
| Температурный коэффициент |
±0,03%/°C (0…50°C) |
| Вибрация |
10…500 Гц, 2G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z |
| Ограничение температуры корпуса |
Tcase = 90°C |
Надежность
| Параметр | Значение |
|---|
| MTBF |
3935,2 тыс. ч минимум по Telcordia SR-332 (Bellcore); 342,9 тыс. ч минимум по MIL-HDBK-217F (25°C) |
Электрическая прочность и изоляция
| Параметр | Значение |
|---|
| Испытательное напряжение изоляции |
I/P - O/P: 3,75 кВ переменного тока |
| Сопротивление изоляции |
I/P - O/P: >100 МОм / 500 В постоянного тока / 25°C / 70% RH |
ЭМС и помехоустойчивость
| Параметр | Стандарт | Уровень / примечание |
|---|
| Проводимые эмиссии |
BS EN/EN55015 (CISPR15), GB/T 17743 |
— |
| Излучаемые помехи |
BS EN/EN55015 (CISPR15), GB/T 17743 |
— |
| Гармонические составляющие тока |
BS EN/EN61000-3-2, GB17625.1 |
Класс C при нагрузке ≥50% |
| Фликер напряжения |
BS EN/EN61000-3-3 |
— |
| ESD |
BS EN/EN61000-4-2 |
Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Излучаемая помехоустойчивость |
BS EN/EN61000-4-3 |
Уровень 2 |
| EFT/Burst |
BS EN/EN61000-4-4 |
Уровень 2 |
| Surge |
BS EN/EN61000-4-5 |
Уровень 3, 1 кВ линия-линия |
| Проводимая помехоустойчивость |
BS EN/EN61000-4-6 |
Уровень 2 |
| Магнитное поле |
BS EN/EN61000-4-8 |
Уровень 2 |
| Провалы и прерывания напряжения |
BS EN/EN61000-4-11 |
70% остаточного напряжения на 10 периодов, 0% остаточного напряжения на 0,5 периода |
Безопасность и соответствие
| Параметр | Значение |
|---|
| Стандарты безопасности |
ENEC, BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384, GB/T19510.1, GB/T19510.213 |
| Подходит для аварийных установок |
Да, при входе постоянного тока 176…280 В |
| Сертификация KNX |
KNX Certified protocol |
Функции KNX и диммирования
| Функция | Описание |
|---|
| Конфигурирование |
Выбор модели, поведение при подаче питания на шину |
| Базовые настройки |
Обычный диммер, лестничный свет |
| Управление |
Функция переключения, относительное диммирование, абсолютное диммирование |
| Обратная связь |
Отчет о значении диммирования, состояние включения/выключения, сообщение о неисправности лампы |
| Блокировка |
Поддерживается |
| Сцены |
Сцены 1…32, обучение сценам |
| Автоматические функции |
Функции 1…4 |
| Наработка |
Подсчет времени работы, предварительное предупреждение о ресурсе |
| Потребляемая энергия |
Обратная связь по напряжению, току, мощности и энергии |
| Температура |
Задание температуры аварийного предупреждения, циклическая передача температуры |
| Автодиммирование по времени |
Опциональное плавное диммирование по градиенту |
| Коррекция по освещенности |
Коррекция по измеренному значению освещенности |
| Push Dim Port |
Push dim, мониторинг AC, выбор уровня тока, счетчик наработки, обучение сцен |
| Постоянный световой поток |
Поддерживается функция CLO |
Режимы работы и таблица постоянной мощности
| Выходной ток | Диапазон выходного напряжения |
|---|
| 600 мА |
9…54 В |
| 650 мА |
9…54 В |
| 700 мА |
9…54 В |
| 750 мА |
9…54 В |
| 800 мА |
9…50 В |
| 850 мА |
9…47 В |
| 900 мА |
9…45 В |
| 950 мА |
9…42 В |
| 1000 мА |
9…40 В |
| 1050 мА |
9…38 В |
| 1100 мА |
9…36 В |
| 1150 мА |
9…35 В |
| 1200 мА |
9…33 В |
| 1250 мА |
9…32 В |
| 1300 мА |
9…31 В |
| 1350 мА |
9…30 В |
| 1400 мА |
9…29 В |
Механические данные
| Параметр | Значение |
|---|
| Габариты |
107 × 40 × 32 мм |
| Масса |
193 г |
| Исполнение |
Встроенный тип без strain-relief |
| Корпус |
XLC-25 |
Подключение и клеммы
| Клеммник | Назначение |
|---|
| TB1, контакт 1 |
AC/N |
| TB1, контакт 2 |
AC/L |
| TB1, контакт 3 |
PUSH |
| TB2, контакт 1 |
+V |
| TB2, контакт 2 |
-V |
| TB3, контакт 1 |
KNX+ |
| TB3, контакт 2 |
KNX- |
Упаковка
| Параметр | Значение |
|---|
| Масса одного изделия |
193 г |
| Количество в коробке |
60 шт. |
| Масса коробки |
12,6 кг |
| Объем коробки |
0,58 CUFT |
Примечания
- Все параметры, если не указано иное, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25°C.
- При работе без нагрузки выход переходит в режим hiccup.
- Указанная область постоянного тока относится к методике управления LED-модулем.
- При низком входном напряжении может потребоваться снижение нагрузки.
- Время запуска измерено при первом холодном старте; повторные включения/выключения могут увеличить время установления.
- КПД измерен при 800 мА / 50 В, настройка через базу ETS.
- Потребление в режиме ожидания измерено при 230 В переменного тока.
- Фликер измеряется при полной нагрузке с источником света, предоставленным MEAN WELL.
- Драйвер рассматривается как компонент конечного оборудования; после установки требуется повторная проверка ЭМС всей системы.
- Для исполнения XLC-S применимость RCM является добровольной; данная серия не подходит для жилых установок при классификации Independent LED control gear без IC.
- Для серии XLC, кроме -S, RCM является добровольным и соответствует релевантным стандартам IEC или AS/NZS.
- Снижение допустимой температуры окружающей среды для высоты выше 2000 м составляет 3,5°C на 1000 м для безвентиляторных моделей.
- Типовой ресурс превышает 50 000 часов при температуре точки Tcase, особенно точки tc или TMP, около 75°C или ниже.
- Для дополнительной информации следует обращаться в MEAN WELL.
