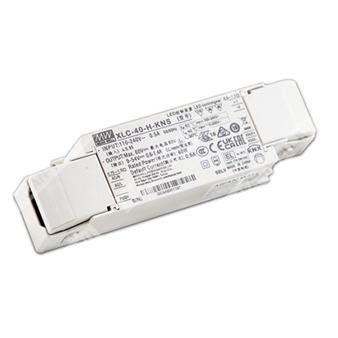

XLC-40-H-KNS - 40-ваттный светодиодный драйвер постоянной мощности с KNX-интерфейсом и аварийной функцией.

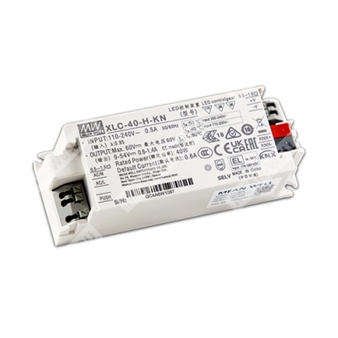

XLC-40-H-KNS — это драйвер светодиодов постоянной мощности серии XLC-40-KN, рассчитанный на питание от сети переменного тока и работу с заданием выходного тока через базу данных ETS. Модель относится к встраиваемому исполнению с KNX-интерфейсом, поддерживает функции диммирования, обратной связи, считывания наработки, учета энергопотребления, сценариев, а также функцию постоянного поддержания светового потока (CLO) и применение в аварийном освещении.
Расшифровка партномера
| Обозначение | Расшифровка |
| XLC | Серия светодиодных драйверов Mean Well |
| 40 | Номинальная мощность 40 Вт |
| H | Высоковольтная версия с фиксированным выходным напряжением класса H |
| KN | Встроенный KNX-интерфейс, встраиваемое исполнение без разгрузки от натяжения |
| S | Исполнение с разгрузкой от натяжения, независимый тип |
Назначение и особенности
- Драйвер светодиодов с режимом постоянной мощности и многоступенчатой характеристикой.
- Выходной ток выбирается через базу данных ETS в диапазоне от 600 мА до 1400 мА.
- Интегрированный интерфейс KNX исключает необходимость применения KNX-DALI шлюза.
- Поддерживается управление диммированием, сцены, отчет о состоянии, функции обратной связи и автоматические сценарии.
- Поддерживается функция аварийного освещения при работе от входа постоянного тока.
- Соответствует требованиям по низкому уровню пульсаций и работе без заметного мерцания.
- Класс II, пластиковый корпус, наличие коррекции коэффициента мощности.
Области применения
- Встраиваемые светильники
- Даунлайты
- Панельные светильники
- Коммерческое освещение
- Декоративное освещение
- KNX-цифровое освещение
Общие сведения
XLC-40-H-KNS представляет собой драйвер светодиодов на 40 Вт с постоянной мощностью выхода. Устройство работает от широкого диапазона входного напряжения переменного тока и предназначено для систем освещения, где требуется программируемое управление через KNX, высокий коэффициент мощности, высокая эффективность и возможность настройки характеристик через ETS. Модель рассчитана на работу при естественной конвекции без принудительного охлаждения.
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 100–305 В переменного тока, 141–400 В постоянного тока |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности | ≥0,97 при 115 В AC; ≥0,95 при 230 В AC; ≥0,92 при 277 В AC, при полной нагрузке |
| Потребляемый ток | 0,5 А при 115 В AC; 0,25 А при 230 В AC; 0,2 А при 277 В AC |
| Пусковой ток | 500 мс, 100 мс при 230 В AC; 1000 мс, 100 мс при 115 В AC |
| Ток утечки | <0,75 мА при 277 В AC |
| Максимальное число источников питания на автомате 16 А | 51 шт. при автомате типа B / 51 шт. при автомате типа C, при 230 В AC |
| Холодный пуск | 10 А, длительность импульса 100 мкс, измерено при 50% Ipeak и 230 В AC |
Выходные параметры
| Параметр | Значение |
| Номинальная мощность | 40 Вт |
| Номинальное выходное напряжение | 60 В |
| Диапазон регулирования выходного тока | 600 мА – 1400 мА, выбирается через ETS |
| Диапазон постоянной мощности | 9–54 В |
| Диапазон регулирования тока по умолчанию | 0,6–1,4 А |
| Номинальный ток по умолчанию | 600 мА |
| Допуск тока | ±5% |
| Пульсации тока | <4% при полной нагрузке |
| Диапазон диммирования | 0–100% |
| Напряжение холостого хода | 60 В |
| Режим без нагрузки | Хиккап-режим с автоматическим восстановлением после устранения неисправности |
Режим постоянной мощности
| Выходной ток | Диапазон выходного напряжения |
| 600 мА | 9–54 В |
| 650 мА | 9–54 В |
| 700 мА | 9–54 В |
| 750 мА | 9–54 В |
| 800 мА | 9–50 В |
| 850 мА | 9–47 В |
| 900 мА | 9–45 В |
| 950 мА | 9–42 В |
| 1000 мА | 9–40 В |
| 1050 мА | 9–38 В |
| 1100 мА | 9–36 В |
| 1150 мА | 9–35 В |
| 1200 мА | 9–33 В |
| 1250 мА | 9–32 В |
| 1300 мА | 9–31 В |
| 1350 мА | 9–30 В |
| 1400 мА | 9–29 В |
Диммирование и функции KNX
- Подключение шины KNX выполняется между клеммами KNX+ и KNX-.
- Программное обеспечение устройства загружается через ETS или с сайта производителя.
- Поддерживаются: обычное диммирование, ступенчатый свет, коммутационная функция, относительное и абсолютное диммирование.
- Поддерживаются отчет о значении диммирования, состояние включения/выключения, отчет о неисправности лампы.
- Поддерживаются блокировка, сцены 1–32, автоматические функции 1–4.
- Поддерживаются счетчик наработки, CLO, предупреждение о конце ресурса, обратная связь по напряжению, току и мощности, обратная связь по энергии.
- Поддерживаются измерение температуры, настраиваемая температура аварии, циклическая передача температурных данных.
- Поддерживаются плавное изменение яркости по времени, коррекция по измеренному значению освещенности.
- Поддерживаются функции Push dim и AC monitor.
Функция постоянного светового потока
Функция CLO обеспечивает поддержание светового потока путем компенсации старения источника света и позволяет снижать потребляемую мощность по мере наработки. В документе приведена зависимость, показывающая энергоэффективность при использовании CLO по сравнению с режимом без CLO.
Защита
| Параметр | Значение |
| Защита от короткого замыкания | Режим хиккапа, автоматическое восстановление после устранения неисправности |
| Защита от перегрузки | Ступень 1: снижение до 75% нагрузки; Ступень 2: снижение до 50% нагрузки; автоматическое восстановление после устранения неисправности |
| Защита от перегрева | Предусмотрена |
| Температурная граница корпуса | Tcase = 90°C |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | Tcase = -25…90°C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -40…+80°C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50°C) |
| Вибрация | 10–500 Гц, 2G, по 10 мин/цикл, 60 мин по осям X, Y, Z |
| Снижение допустимой температуры по высоте | 3,5°C/1000 м для моделей без вентилятора; 5°C/1000 м для моделей с вентилятором при высоте более 2000 м |
Электромагнитная совместимость
| Параметр | Стандарт / уровень |
| Проводимые помехи | BS EN/EN55015 (CISPR15), GB/T 17743 |
| Излучаемые помехи | BS EN/EN55015 (CISPR15), GB/T 17743 |
| Гармонические составляющие тока | BS EN/EN61000-3-2, GB17625.1; класс C при нагрузке ≥50% |
| Фликер напряжения | BS EN/EN61000-3-3 |
| Стойкость к электростатическому разряду | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Стойкость к радиочастотному полю | Уровень 2 |
| Стойкость к импульсным помехам | Уровень 2 |
| Стойкость к перенапряжениям | Уровень 3, 1 кВ линия-линия |
| Стойкость к кондуктивным помехам | Уровень 2 |
| Стойкость к магнитному полю | Уровень 2 |
| Провалы и прерывания напряжения | 70% остаточного напряжения в течение 10 периодов, 0% остаточного напряжения в течение 0,5 периода |
| Параметры мерцания | PstLM ≤ 1, SVM ≤ 0,4 |
Безопасность и изоляция
| Параметр | Значение |
| Стандарты безопасности | ENEC, BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384, GB/T19510.1, GB/T19510.213, EAC TP TC 004, проектирование по AS/NZS 61347-1 и AS/NZS 61347-2-13 |
| Испытательное напряжение | I/P–O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P–O/P: >100 МОм / 500 В DC / 25°C / 70% RH |
| Сертификация KNX | KNX Certified protocol |
Надежность, срок службы, масса, размеры, упаковка
| Параметр | Значение |
| MTBF | 3935,2 тыс. ч, минимум, Telcordia SR-332 (Bellcore); 342,9 тыс. ч, минимум, MIL-HDBK-217F (25°C) |
| Срок службы | Ожидаемый типовой ресурс более 50 000 часов при Tcase, особенно в точке tc/TMP, около 75°C или ниже |
| Масса | 205 г |
| Габариты | 147 × 40 × 32 мм |
| Упаковка | 50 шт. / 11 кг / 0,57 куб. фута для типа S |
| Упаковка | 60 шт. / 12,6 кг / 0,58 куб. фута для встраиваемого типа |
Механические данные
Исполнение XLC-40-H-KNS относится к независимому типу с разгрузкой от натяжения. Корпус предназначен для монтажа в составе светотехнического оборудования. В документе приведены размеры корпуса 147 × 40 × 32 мм, а также схема расположения клемм и рекомендации по сечению проводников.
| Клемма | Назначение |
| TB1, контакт 1 | AC/N |
| TB1, контакт 2 | AC/L |
| TB1, контакт 3 | PUSH |
| TB2, контакт 1 | +V |
| TB2, контакт 2 | -V |
| TB3, контакт 1 | KNX+ |
| TB3, контакт 2 | KNX- |
| Параметр | Значение |
| Длина зачистки для TB1 | 8–9 мм |
| Длина зачистки для TB2 | 8–9 мм |
| Сечение проводника для TB1 | 0,75–1,5 мм² |
| Сечение проводника для TB2 | 0,5–1,5 мм² |
Примечания
- Если особо не указано, параметры измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- При работе без нагрузки выход переходит в хиккап-режим.
- Константа области постоянного тока соответствует методике управления светодиодным модулем.
- При низком входном напряжении может потребоваться снижение нагрузки.
- Время запуска измерено при первом холодном пуске; повторные включения/выключения могут увеличить время установления.
- КПД измерен при 800 мА / 50 В, заданных через базу данных ETS.
- Потребление в режиме ожидания измерено при 230 В AC.
- Уровень мерцания измерен при полной нагрузке с источником света, предоставленным MEAN WELL.
- Драйвер следует рассматривать как компонент, работающий в составе конечного оборудования; для завершенной установки требуется повторная оценка EMC.
- Для серии XLC-S RCM является добровольной; независимый LED control gear без IC-классификации не подходит для жилых помещений.
- Для серии XLC, за исключением -S, RCM является добровольной и соответствует применимым стандартам IEC или AS/NZS.
- Снижение температуры окружающей среды при высоте более 2000 м: 3,5°C/1000 м для моделей без вентилятора и 5°C/1000 м для моделей с вентилятором.
- Серия соответствует типичному сроку службы более 50 000 часов при Tcase, особенно в точке tc/TMP, около 75°C или ниже.
- Для дополнительной информации следует обращаться в отдел продаж MEAN WELL.
