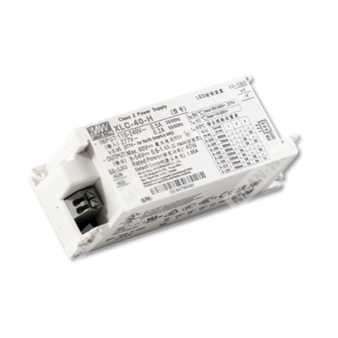

XLC-40-H - светодиодный драйвер на 40 Вт с выходом постоянной мощности и настраиваемым выходным током для питания LED модулей.
Назначение
XLC-40-H — AC/DC LED-драйвер серии XLC-40 в исполнении с многокаскадным режимом постоянной мощности. Устройство предназначено для питания светодиодных модулей от сети переменного или постоянного тока с поддержанием заданного выходного тока в пределах рабочей области, определяемой характеристикой постоянной мощности. Выходной ток выбирается DIP-переключателями либо через NFC. Модель ориентирована на встраиваемые и независимые светильники общего и коммерческого назначения, а также на системы с цифровым или аналоговым управлением в зависимости от функционального исполнения серии.
Особенности
- Выход в режиме постоянной мощности с несколькими ступенями установки, выбираемыми DIP-переключателями или через NFC для H-исполнения.
- Пластиковый корпус класса II с коррекцией коэффициента мощности.
- Соответствие требованиям UL 8750 Class 2 / Class P для источника питания.
- Работа без видимого мерцания, соответствие требованиям директивы CE ErP.
- Потребление в режиме ожидания менее 0,5 Вт.
- Поддержка применения в аварийном освещении при питании постоянным током 176...280 В.
- Минимальный уровень диммирования до 0,1% для исполнения DALI-2 DT6 в рамках серии.
- Для различных исполнений серии доступны функции диммирования 3-в-1, DALI-2 и Push Dim.
Области применения
- Встраиваемые светильники.
- Светильники Down Light.
- Панельные светильники.
- Коммерческое освещение.
- Декоративное освещение.
- Светодиодные ленточные системы.
- Системы цифрового освещения DALI.
Описание
Серия XLC-40 представляет собой 40-ваттные LED-драйверы с режимами постоянной мощности и постоянного напряжения. Модель XLC-40-H относится к исполнению постоянной мощности и работает от входного напряжения 100...305 В переменного тока либо 141...400 В постоянного тока. Диапазон установки выходного тока составляет 600...1400 мА. Настройка выполняется DIP-переключателями или через NFC, при этом для H-исполнения предусмотрена мобильная настройка параметров через приложение MEAN WELL. Благодаря КПД до 88% драйвер допускает работу при температуре корпуса от минус 25 до плюс 90 °C в условиях естественной конвекции. Конструкция выполнена в соответствии с актуальными требованиями безопасности и электромагнитной совместимости.
Расшифровка партномера
| Сегмент | Значение |
| XLC | Наименование серии LED-драйверов |
| 40 | Номинальная мощность 40 Вт |
| H | Исполнение с выходом постоянной мощности и настраиваемым выходным током |
| Пустое поле после H | Базовый вариант без указания функционального исполнения B или DA2 |
| Пустое поле для корпуса | Исполнение без разгрузки натяжения, встраиваемый тип |
| Пустое поле для способа настройки | Установка тока DIP-переключателями |
Функциональное позиционирование исполнения H
| Параметр | Значение |
| Тип исполнения | H type |
| Принцип регулирования | Постоянная мощность |
| Установка выходного тока | DIP-переключатели или NFC |
| Базовый ток по умолчанию | 1050 мА |
| Диммирование | Зависит от функционального исполнения серии: без диммирования, 3-в-1 или DALI-2 |
Выходные параметры
| Параметр | Значение |
| Модель | XLC-40-H |
| Напряжение холостого хода | 60 В |
| Ток по умолчанию | 1050 мА |
| Диапазон регулировки выходного тока | 0,6...1,4 А |
| Область стабилизации тока | 9...54 В |
| Номинальная мощность | 40 Вт |
| Пульсации тока | <4% при полной нагрузке |
| Точность выходного тока | ±5% |
| Диапазон диммирования | 0...100% |
| Время запуска, время нарастания | 500 мс, 100 мс при 230 В AC; 1000 мс, 115 мс при 115 В AC |
Ступени установки выходного тока и рекомендуемая рабочая область
| Выходной ток | Рекомендуемый диапазон выходного напряжения | DIP 1 | DIP 2 | DIP 3 |
| 600 мА | 9...54 В | OFF | OFF | OFF |
| 700 мА | 9...54 В | OFF | OFF | ON |
| 800 мА | 9...50 В | OFF | ON | OFF |
| 900 мА | 9...45 В | OFF | ON | ON |
| 1050 мА | 9...38 В | ON | OFF | OFF |
| 1200 мА | 9...33 В | ON | OFF | ON |
| 1300 мА | 9...31 В | ON | ON | OFF |
| 1400 мА | 9...29 В | ON | ON | ON |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 100...305 В AC; 141...400 В DC |
| Диапазон частоты сети | 47...63 Гц |
| Коэффициент мощности | не менее 0,97 при 115 В AC; не менее 0,95 при 230 В AC; не менее 0,92 при 277 В AC при полной нагрузке |
| Полный коэффициент гармонических искажений | <10% при нагрузке не менее 50% и 230 В AC; при нагрузке не менее 75% и 277 В AC; <15% при нагрузке не менее 50% и 115 В AC |
| КПД типовой | 88% |
| Ток потребления от сети | 0,5 А при 115 В AC; 0,25 А при 230 В AC; 0,2 А при 277 В AC |
| Пусковой ток | 10 А, длительность 100 мкс, измерение при 50% Ipeak, при 230 В AC, по NEMA 410 |
| Максимальное число блоков на автомат 16 А | 51 шт. для автомата типа B; 51 шт. для автомата типа C при 230 В AC |
| Ток утечки | <0,75 мА при 277 В AC |
| Потребление в режиме ожидания | <0,5 Вт при выключении диммированием |
Защиты
| Параметр | Значение |
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Холостой ход | Выход переходит в режим hiccup при отсутствии нагрузки |
| Перегрев | Для базового и B-исполнения — снижение до минимального уровня выхода с автоматическим восстановлением; для DA2 — ступень 1 снижение до 75% нагрузки, ступень 2 снижение до 50% нагрузки, автоматическое восстановление после устранения причины |
Условия эксплуатации
| Параметр | Значение |
| Температура корпуса при работе | от -25 до +90 °C |
| Максимальная температура корпуса | 90 °C |
| Рабочая влажность | 20...90% RH, без конденсации |
| Температура хранения | от -40 до +80 °C |
| Влажность хранения | 10...95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...50 °C |
| Вибрация | 10...500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Электрическая прочность изоляции | Вход-выход 3,75 кВ AC |
| Сопротивление изоляции | Вход-выход более 100 МОм при 500 В DC, 25 °C, 70% RH |
| Стандарты безопасности | BS EN/EN61347-1, BS EN/EN61347-2-13 с приложением J для аварийных установок при входе 176...280 В DC, BS EN/EN62384, BIS IS15885 Part 2 Sec 13, GB/T19510.1, GB/T19510.213, EAC TP TC 004, UL8750 Class P, CSA C22.2 No. 250.13-12; конструкция ориентирована на AS/NZS 61347-1 и AS/NZS 61347-2-13 |
| Стандарты DALI | Соответствие IEC62386-101, 102, 207 |
| Мерцание | PstLM ≤ 1, SVM ≤ 0,4 |
ЭМС. Излучение
| Параметр | Стандарт | Уровень / примечание |
| Кондуктивные помехи | BS EN/EN55015 (CISPR15), GB/T 17743 | Соответствует |
| Излучаемые помехи | BS EN/EN55015 (CISPR15), GB/T 17743 | Соответствует |
| Гармонический ток | BS EN/EN61000-3-2, GB17625.1 | Класс C при нагрузке не менее 50% |
| Колебания напряжения и фликер | BS EN/EN61000-3-3 | Соответствует |
ЭМС. Устойчивость
| Параметр | Стандарт | Уровень / примечание |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ при контакте |
| Излучаемая радиочастотная помехоустойчивость | BS EN/EN61000-4-3 | Уровень 2 |
| Импульсные помехи EFT/Burst | BS EN/EN61000-4-4 | Уровень 2 |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 3, 1 кВ линия-линия |
| Кондуктивные радиочастотные помехи | BS EN/EN61000-4-6 | Уровень 2 |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8 | Уровень 2 |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | 70% остаточного напряжения в течение 10 периодов, 0% остаточного напряжения в течение 0,5 периода |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 3935,2 тыс. ч минимум по Telcordia SR-332 (Bellcore); 342,9 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 147 × 40 × 32 мм; 107 × 40 × 32 мм |

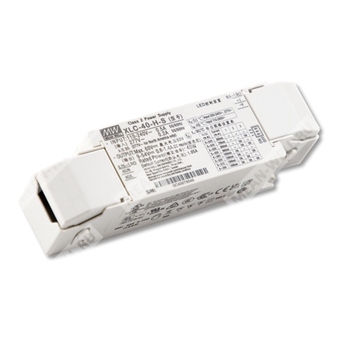

| Масса | 193 г для варианта blank; 210 г для варианта S |
| Упаковка | 60 шт., 12,58 кг, 0,58 куб. фута для варианта blank; 50 шт., 11,5 кг, 0,57 куб. фута для варианта S |
NFC-настройка
Для исполнения с NFC выходной ток может настраиваться с мобильного устройства через приложение MEAN WELL. Поддерживаются смартфоны с NFC на Android 4.1 и выше либо iOS 12 и выше. Последовательность настройки включает запуск приложения, считывание параметров у зоны NFC драйвера, изменение требуемых значений и запись параметров обратно в устройство.
Численная погрешность между заданным током и фактическим током составляет в пределах 2%.
При использовании NFC входное питание драйвера должно быть отключено.
Примечания
- Если не указано иное, параметры измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- При работе без нагрузки выход переходит в режим hiccup.
- Рабочую область LED-модуля следует выбирать по диаграмме метода питания LED-модуля.
- При пониженном входном напряжении может потребоваться снижение нагрузки; это отражено в статических характеристиках.
- Время запуска измеряется при первом холодном включении. Повторные циклы включения и выключения могут увеличивать время запуска.
- С учетом требований IEC 62386-101/102 по времени включения DALI и прерываниям питания, указанное время запуска достигается при испытании с контроллером DALI, поддерживающим функцию включения питания DALI; в противном случае время запуска может превышать 0,5 с.
- КПД измерен при установке 800 мА и 50 В с помощью DIP-переключателя или NFC.
- Потребление в режиме ожидания измерено при 230 В AC.
- Параметры мерцания измерены при полной нагрузке с использованием источника света, предоставленного производителем.
- Драйвер рассматривается как компонент, работающий в составе конечного оборудования. Параметры ЭМС зависят от всей установки, поэтому изготовитель конечного изделия должен повторно подтвердить соответствие по ЭМС для законченной системы.
- Для серии XLC-S маркировка RCM применяется на добровольной основе. Независимый LED-драйвер без IC-классификации не предназначен для применения в жилых установках. Для серии XLC, кроме XLC-S, соответствие RCM также заявлено на добровольной основе согласно применимым IEC или AS/NZS.
- При высоте эксплуатации более 2000 м требуется температурное снижение: 3,5 °C на каждые 1000 м для моделей без вентилятора и 5 °C на каждые 1000 м для моделей с вентилятором.
- Типовая ожидаемая наработка серии превышает 50000 ч при температуре корпуса, в особенности в точке tc, около 75 °C или ниже.
- Для соблюдения требований актуальной директивы ErP для осветительной арматуры данный LED-драйвер должен использоваться только после выключателя и не должен быть постоянно подключен к сети.
- Отсутствие отдельных национальных маркировок на части изделий зависит от региона поставки и конкретной модификации.
