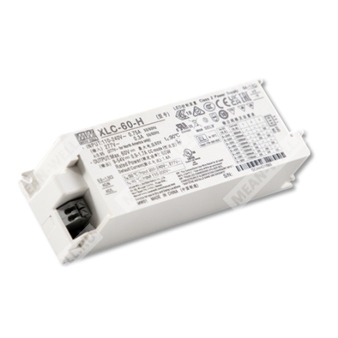

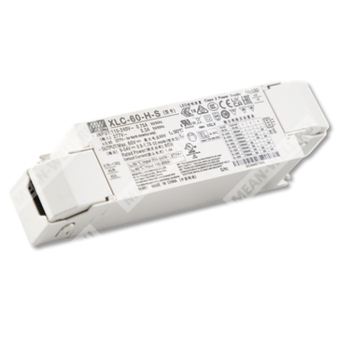

XLC-60-12-DA2 - светодиодный драйвер 60 Вт с выходом 12 В постоянного напряжения и встроенным DALI-2 управлением яркостью.
Назначение
XLC-60-12-DA2 представляет собой источник питания для светодиодных систем серии XLC-60 с режимом постоянного напряжения 12 В, рассчитанный на питание LED-модулей и светодиодных лент, требующих стабилизированного выходного напряжения. Модификация DA2 оснащена встроенной функцией цифрового диммирования DALI-2; для исполнений постоянного напряжения регулирование яркости реализовано по принципу ШИМ на выходе.
Расшифровка партномера
| Фрагмент партномера | Значение |
| XLC | Серия светодиодных драйверов XLC |
| 60 | Номинальная мощность 60 Вт |
| 12 | Номинальное выходное напряжение 12 В, режим постоянного напряжения |
| DA2 | Функциональное исполнение со встроенным DALI-2 диммированием; для версий постоянного напряжения используется ШИМ-тип выходного диммирования |
Основные особенности
- Выход постоянного напряжения 12 В.
- Пластиковый корпус, конструкция класса II, наличие коррекции коэффициента мощности.
- Соответствие UL8750 Class 2 / Class P.
- Работа без мерцания, соответствие требованиям CE ErP.
- Потребление в режиме ожидания менее 0,5 Вт.
- Пригодность для применения в системах аварийного освещения.
- Функции диммирования: DALI-2 и Push dimming.
- Поддержка стандартов DALI IEC 62386-101, 102, 207.
Области применения
- Встраиваемые светильники.
- Даунлайты.
- Панельные светильники.
- Коммерческое освещение.
- Декоративное освещение.
- Светодиодные ленты.
- Цифровые системы освещения DALI.
Описание
Серия XLC-60 представляет собой светодиодные драйверы мощностью 60 Вт с исполнениями как постоянного напряжения, так и постоянной мощности. Модель XLC-60-12-DA2 относится к исполнению постоянного напряжения 12 В. Устройство работает от сети переменного тока в широком диапазоне, имеет высокий коэффициент мощности и рассчитано на эксплуатацию при температуре корпуса до 90°C в условиях естественной конвекции. Исполнение DA2 ориентировано на системы управления освещением по DALI-2 и поддерживает также функцию Push dimming. Для версий 12/24/48 В регулирование яркости реализуется методом широтно-импульсной модуляции выходного тока.
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В |
| Выходной ток по умолчанию | 5 А |
| Номинальная выходная мощность | 60 Вт |
| Время установления, время нарастания | 800 мс, 180 мс при 230 В AC; 1000 мс, 180 мс при 115 В AC |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 100...305 В AC |
| Диапазон входного напряжения постоянного тока | 155...400 В DC |
| Диапазон частоты сети | 47...63 Гц |
| Коэффициент мощности | не менее 0,95 при 115 В AC; не менее 0,95 при 230 В AC; не менее 0,9 при 277 В AC при полной нагрузке |
| Коэффициент гармонических искажений | менее 20% при нагрузке не менее 60% и 230 В AC; менее 20% при нагрузке не менее 75% и 277 В AC; менее 10% при 100% нагрузке и 230 В AC |
| Типовой КПД | 86% |
| Входной ток | 0,75 А при 115 В AC; 0,35 А при 230 В AC; 0,3 А при 277 В AC |
| Пусковой ток | 15 А, холодный старт, длительность 310 мкс, измерение на уровне 50% пикового тока, при 230 В AC, согласно NEMA 410 |
| Максимальное количество блоков на автомат 16 А | 25 шт. для автомата типа B; 36 шт. для автомата типа C при 230 В AC |
| Ток утечки | менее 0,75 мА при 277 В AC |
| Потребление в режиме ожидания | менее 0,5 Вт, при отключенном диммировании, для стандартной версии B/DA2 |
Защитные функции
| Параметр | Значение |
| Защита от перегрузки | 105...200% от номинальной выходной мощности |
| Режим защиты от перегрузки | Hiccup mode, автоматическое восстановление после устранения аварийного состояния |
| Защита от короткого замыкания | Hiccup mode, автоматическое восстановление после устранения аварийного состояния |
| Защита от перенапряжения | 14...17 В |
| Режим защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторной подачи питания |
| Защита от перегрева | Отключение выходного напряжения, автоматическое восстановление после устранения аварийного состояния |
Параметры окружающей среды
| Параметр | Значение |
| Рабочая температура корпуса | -25...+90°C |
| Максимальная температура корпуса | 90°C |
| Рабочая влажность | 20...90% относительной влажности, без конденсации |
| Температура хранения | -40...+80°C |
| Влажность при хранении | 10...95% относительной влажности |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...50°C |
| Вибрация | 10...500 Гц, 2G, 10 мин на цикл, 60 мин по осям X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | UL8750 Class P; CSA C22.2 No. 250.13-12; ENEC BS EN/EN61347-1; BS EN/EN61347-2-13, приложение J, пригодность для аварийных установок при входе 176...280 В DC; BS EN/EN62384; BIS IS15885 (Part2/Sec13); GB/T19510.1; GB/T19510.213; EAC TP TC 004; проектирование с учетом AS/NZS 61347-1 и AS/NZS 61347-2-13 |
| Стандарты DALI | IEC 62386-101, 102, 207 |
| Испытательное напряжение изоляции | вход-выход 3,75 кВ AC |
| Сопротивление изоляции | вход-выход более 100 МОм, 500 В DC, 25°C, 70% RH |
| Показатели мерцания | PstLM ≤ 1, SVM ≤ 0,4 |
Электромагнитная эмиссия
| Параметр | Стандарт / уровень |
| Кондуктивные помехи | BS EN/EN55015 (CISPR15), GB/T 17743 |
| Излучаемые помехи | BS EN/EN55015 (CISPR15), GB/T 17743 |
| Гармонический ток | BS EN/EN61000-3-2, GB17625.1, класс C при нагрузке не менее 60% |
| Фликер по сети | BS EN/EN61000-3-3 |
Электромагнитная устойчивость
| Параметр | Стандарт / уровень |
| Электростатический разряд | BS EN/EN61000-4-2, уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ при контакте |
| Радиочастотное электромагнитное поле | BS EN/EN61000-4-3, уровень 2 |
| Импульсные помехи EFT/Burst | BS EN/EN61000-4-4, уровень 2 |
| Импульсное перенапряжение | BS EN/EN61000-4-5, уровень 3, 1 кВ линия-линия |
| Кондуктивные ВЧ-помехи | BS EN/EN61000-4-6, уровень 2 |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8, уровень 2 |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11, 70% остаточного напряжения в течение 10 периодов, 0% остаточного напряжения в течение 0,5 периода |
| Общий стандарт устойчивости | BS EN/EN61547 |
Функции диммирования и управления
| Параметр | Значение |
| Тип управления | DALI-2 digital dimming function |
| Дополнительная функция | Push dimming, управление по первичной стороне |
| Заводской уровень диммирования | 100% |
| Короткое нажатие | 0,1...1 с, включение/выключение драйвера |
| Двойное нажатие | два нажатия за 1,5 с, установка уровня яркости 100% |
| Длительное нажатие | 1,5...10 с, изменение направления диммирования: увеличение или уменьшение |
| Минимальная длительность нажатия без реакции | менее 0,05 с |
| Количество драйверов на одну кнопку Push | до 10 шт. |
| Максимальная длина линии от кнопки до последнего драйвера | 20 м |
| Принцип диммирования для 12 В | ШИМ на выходе |
| Типовая частота выходного ШИМ для DA2 | 3,2 кГц |
| Принцип регулирования | яркость изменяется изменением коэффициента заполнения выходного тока |
Подключение
| Клеммная колодка | Контакт | Назначение |
| TB1 | 1 | AC/N |
| TB1 | 2 | AC/L |
| TB1 | 3 | DA+/PUSH |
| TB1 | 4 | DA-/N |
| TB2 | 1 | -V |
| TB2 | 2 | +V |
Механические данные
| Параметр | Значение |
| Исполнение корпуса | Встроенное исполнение, без фиксатора кабеля |
| Габаритные размеры | 136 × 45 × 32 мм |
| Масса | 0,32 кг |
| Монтажные отверстия | 2 отверстия диаметром 3,6 мм |
| Длина зачистки проводника TB1 | 8...9 мм |
| Сечение проводника TB1 | 0,5...1,50 мм² |
| Длина зачистки проводника TB2 | 8...9 мм |
| Сечение проводника TB2 | 0,5...1,50 мм² |
Надежность и упаковка
| Параметр | Значение |
| MTBF по Telcordia SR-332 (Bellcore) | 4130,5 тыс. ч минимум |
| MTBF по MIL-HDBK-217F, 25°C | 317,7 тыс. ч минимум |
| Упаковка | 40 шт., 13,8 кг, 0,48 куб. фута для серии XLC-60 |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- При пониженном входном напряжении может требоваться снижение нагрузки.
- Время установления измеряется при первом холодном пуске. Повторное включение и выключение драйвера может увеличить это время.
- Пульсации тока измеряются в диапазоне 50...100% максимального напряжения при передаче номинальной мощности.
- Потребление в режиме ожидания измерено при 230 В AC.
- Драйвер рассматривается как компонент, работающий совместно с конечным изделием. Показатели ЭМС зависят от полной установки, поэтому изготовитель конечного оборудования должен повторно подтвердить соответствие всей системы требованиям ЭМС.
- Для высот более 2000 м снижение допустимой нагрузки по температуре окружающей среды составляет 3,5°C на каждые 1000 м для моделей с естественным охлаждением и 5°C на каждые 1000 м для моделей с вентилятором.
- Для выполнения требований актуального регламента ErP для светильников этот драйвер допускается применять только после выключателя, без постоянного подключения к сети.
- Параметры мерцания измеряются при полной нагрузке с использованием источника света MEAN WELL.
- Для серии XLC-S маркировка RCM является добровольной; независимый LED control gear без классификации IC не предназначен для жилых установок. Для серии XLC, кроме XLC-S, маркировка RCM является добровольной и соответствует релевантным стандартам IEC или AS/NZS согласно AS/NZS 4417.1.
- Серия обеспечивает типовой ожидаемый срок службы 50000 часов при температуре корпуса, в особенности в точке tc или TMP по DLC, около 75°C или ниже.
- Изделия, поставляемые из регионов Китая, а также некоторые модели из Индии могут не иметь логотипа BIS; требуется сверка с сертификатом BIS.
