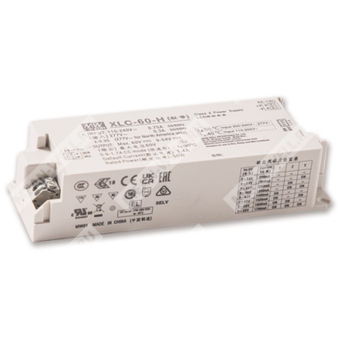

XLC-60-12-S - светодиодный источник питания постоянного напряжения 12 В мощностью 60 Вт в независимом исполнении для питания LED-систем от сети переменного или постоянного тока.
Назначение
XLC-60-12-S — источник питания серии XLC-60 компании MEAN WELL, предназначенный для питания светодиодных нагрузок с выходом постоянного напряжения 12 В. Исполнение S соответствует независимому типу корпуса со средствами разгрузки натяжения проводов. Устройство рассчитано на работу от широкого диапазона входного переменного или постоянного напряжения, имеет коррекцию коэффициента мощности, пластиковый корпус класса II и соответствует требованиям, предъявляемым к светодиодным источникам питания для осветительных применений.
Особенности
- Режим выхода постоянного напряжения 12 В.
- Пластиковый корпус с конструкцией класса II и коррекцией коэффициента мощности.
- Соответствие требованиям UL8750 Class 2 / Class P для источников питания.
- Работа без видимого мерцания, соответствие требованиям директивы CE ErP.
- Пониженное потребление в режиме ожидания менее 0,5 Вт для соответствующих исполнений с диммированием.
- Пригодность для применения в системах аварийного освещения при питании от постоянного напряжения 176…280 В DC.
- Серия включает исполнения с диммированием 3 в 1 и DALI-2, однако модель XLC-60-12-S относится к базовому исполнению без этих функций.
Области применения
- Встраиваемые светильники.
- Накладные и потолочные светильники.
- Панельные светильники.
- Коммерческое освещение.
- Декоративное освещение.
- Питание светодиодных лент.
- Цифровые осветительные системы DALI — для соответствующих исполнений серии.
Описание
Серия XLC-60 представляет собой семейство светодиодных источников питания мощностью 60 Вт с выходами постоянного напряжения и, в других исполнениях, постоянной мощности. Для модели XLC-60-12-S реализован выход 12 В постоянного напряжения при номинальной мощности 60 Вт. Устройство может работать от входного напряжения 100…305 В AC или 155…400 В DC, что позволяет использовать его в широком спектре промышленных и осветительных систем. Благодаря эффективности до 86% для 12-вольтового исполнения и работе в режиме естественной конвекции источник питания допускает эксплуатацию при температуре корпуса до 90 °C.
Расшифровка партномера
| Фрагмент партномера |
Значение |
| XLC |
Наименование серии светодиодных источников питания |
| 60 |
Номинальная выходная мощность 60 Вт |
| 12 |
Номинальное выходное постоянное напряжение 12 В |
| S |
Независимое исполнение корпуса, со средствами разгрузки натяжения проводов |
| Отсутствие суффикса B или DA2 |
Базовое исполнение без встроенного диммирования 3 в 1 и без DALI-2 |
Основные электрические параметры
| Параметр |
Значение |
| Серия |
XLC-60 |
| Модель |
XLC-60-12-S |
| Тип выхода |
Постоянное напряжение |
| Номинальная выходная мощность |
60 Вт |
| Класс конструкции |
Класс II |
| Исполнение корпуса |
Независимый тип |
Выходные параметры
| Параметр |
Значение |
| Выходное напряжение постоянного тока |
12 В |
| Выходной ток по умолчанию |
5 А |
| Номинальная мощность |
60 Вт |
| Время запуска, время нарастания |
800 мс, 180 мс при 230 В AC; 1000 мс, 180 мс при 115 В AC |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения переменного тока |
100…305 В AC |
| Диапазон входного напряжения постоянного тока |
155…400 В DC |
| Диапазон входной частоты |
47…63 Гц |
| Коэффициент мощности |
Не менее 0,95 при 115 В AC; не менее 0,95 при 230 В AC; не менее 0,9 при 277 В AC на полной нагрузке |
| Коэффициент гармонических искажений |
Менее 20% при нагрузке не менее 60% и 230 В AC; менее 20% при нагрузке не менее 75% и 277 В AC; менее 10% при 100% нагрузке и 230 В AC |
| Типовой КПД |
86% |
| Входной ток |
0,75 А при 115 В AC; 0,35 А при 230 В AC; 0,3 А при 277 В AC |
| Пусковой ток |
15 А при холодном старте, длительность 310 мкс, измерение на уровне 50% от пикового тока, при 230 В AC; согласно NEMA 410 |
| Максимальное количество источников на автомате 16 А |
25 шт. для автоматического выключателя типа B; 36 шт. для типа C при 230 В AC |
| Ток утечки |
Менее 0,75 мА при 277 В AC |
Потребление в режиме ожидания
| Параметр |
Значение |
| Потребление в режиме ожидания |
Менее 0,5 Вт только для исполнений B и DA2 при отключенном диммировании |
Защита
| Параметр |
Значение |
| Защита от перегрузки |
105…200% от номинальной выходной мощности |
| Режим защиты от перегрузки |
Режим hiccup, автоматическое восстановление после устранения причины |
| Защита от короткого замыкания |
Режим hiccup, автоматическое восстановление после устранения причины |
| Защита от перенапряжения |
14…17 В |
| Режим защиты от перенапряжения |
Отключение выходного напряжения, восстановление после повторной подачи питания |
| Защита от перегрева |
Отключение выходного напряжения, автоматическое восстановление после устранения причины |
Условия эксплуатации и окружающая среда
| Параметр |
Значение |
| Рабочая температура корпуса |
от -25 до +90 °C |
| Максимальная температура корпуса |
90 °C |
| Рабочая влажность |
20…90% относительной влажности, без конденсации |
| Температура хранения |
от -40 до +80 °C |
| Влажность при хранении |
10…95% относительной влажности |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0…50 °C |
| Вибрация |
10…500 Гц, 2G, 10 мин на цикл, 60 мин по осям X, Y, Z |
Безопасность и ЭМС
| Параметр |
Значение |
| Стандарты безопасности |
UL8750 Class P; CSA C22.2 No. 250.13-12; ENEC BS EN/EN61347-1; BS EN/EN61347-2-13, приложение J, пригоден для аварийных установок при входе 176…280 В DC; BS EN/EN62384; BIS IS15885 Part2 Sec13; GB/T19510.1; GB/T19510.213; EAC TP TC 004; конструкция со ссылкой на AS/NZS 61347-1 и AS/NZS 61347-2-13 |
| Стандарты DALI |
Соответствие IEC62386-101, 102, 207 для соответствующих исполнений серии |
| Испытательное напряжение изоляции |
Вход-выход: 3,75 кВ AC |
| Сопротивление изоляции |
Вход-выход: более 100 МОм при 500 В DC, 25 °C, 70% RH |
| Параметры мерцания |
PstLM ≤ 1, SVM ≤ 0,4 |
ЭМС. Эмиссия
| Параметр |
Стандарт |
Уровень / примечание |
| Кондуктивные помехи |
BS EN/EN55015 (CISPR15), GB/T 17743 |
— |
| Излучаемые помехи |
BS EN/EN55015 (CISPR15), GB/T 17743 |
— |
| Гармонический ток |
BS EN/EN61000-3-2, GB17625.1 |
Класс C при нагрузке не менее 60% |
| Фликер по напряжению |
BS EN/EN61000-3-3 |
— |
ЭМС. Устойчивость к воздействиям
| Параметр |
Стандарт |
Уровень / примечание |
| Электростатический разряд |
BS EN/EN61000-4-2 |
Уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ при контакте |
| Радиочастотное электромагнитное поле |
BS EN/EN61000-4-3 |
Уровень 2 |
| Быстрые переходные процессы |
BS EN/EN61000-4-4 |
Уровень 2 |
| Импульсные перенапряжения |
BS EN/EN61000-4-5 |
Уровень 3, 1 кВ линия-линия |
| Кондуктивные ВЧ помехи |
BS EN/EN61000-4-6 |
Уровень 2 |
| Магнитное поле промышленной частоты |
BS EN/EN61000-4-8 |
Уровень 2 |
| Провалы и прерывания напряжения |
BS EN/EN61000-4-11 |
70% остаточного напряжения в течение 10 периодов, 0% остаточного напряжения в течение 0,5 периода |
| Общий стандарт устойчивости |
BS EN/EN61547 |
Соответствует |
Надежность, габариты и упаковка
| Параметр |
Значение |
| MTBF |
4130,5 тыс. ч минимум по Telcordia SR-332 (Bellcore); 317,7 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры |
176 × 45 × 32 мм |
| Масса |
0,39 кг |
| Упаковка |
40 шт.; масса брутто 16,6 кг; объем 0,61 куб. фута |
Механическое исполнение и подключение

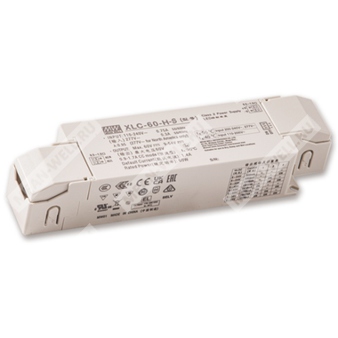

Корпус: XLC-60-S, независимое исполнение.
Размеры корпуса: 176 × 45 × 32 мм.
Монтажные размеры: указаны на чертеже корпуса, межосевое расстояние крепежных отверстий 128 мм, диаметр отверстий 3,6 мм.
Контрольная точка температуры tc: обозначена на корпусе, расстояние по чертежу 54 мм от края, положение по высоте 22,5 мм.
Назначение выводов
Для исполнения XLC-60-12-S, Blank type:
| Клеммная колодка |
Номер вывода |
Назначение |
| TB1 |
1 |
AC/N |
| TB1 |
2 |
AC/L |
| TB2 |
1 |
+V |
| TB2 |
2 |
-V |
Параметры подключения проводов
| Клеммная колодка |
Длина зачистки |
Сечение проводника |
| TB1 |
8…9 мм |
0,75…1,5 мм² |
| TB2 |
8…9 мм |
0,5…1,5 мм² |
Дополнительные сведения по серии
Серия XLC-60 включает также исполнения:
- с выходом 24 В и 48 В постоянного напряжения;
- с диммированием 3 в 1 в исполнении B;
- с DALI-2 и Push-dim в исполнении DA2;
- с многодиапазонным режимом постоянной мощности H-type с настройкой тока DIP-переключателями или по NFC.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- При пониженном входном напряжении может требоваться снижение нагрузки.
- Время запуска измерено при первом холодном включении. Повторные циклы включения и выключения могут увеличивать время запуска.
- Пульсации тока измеряются в диапазоне 50…100% от максимального напряжения при передаче номинальной мощности.
- Потребление в режиме ожидания измеряется при 230 В AC.
- Источник питания рассматривается как компонент, работающий в составе конечного оборудования. Показатели ЭМС зависят от конечного монтажа, поэтому производитель конечного изделия должен повторно подтвердить соответствие требованиям ЭМС для всей установки.
- При высоте эксплуатации свыше 2000 м для безвентиляторных моделей требуется снижение допустимой температуры окружающей среды на 3,5 °C на каждые 1000 м.
- Для выполнения требований актуального регламента ErP для светильников данный источник питания должен применяться только за выключателем и не должен быть постоянно подключен к сети.
- Параметры мерцания измерены при полной нагрузке с использованием источника света MEAN WELL.
- Для серии XLC-S маркировка RCM является добровольной. Независимый LED-драйвер без классификации IC не предназначен для применения в жилых установках.
- Серия соответствует типичной ожидаемой наработке 50000 ч при температуре корпуса, в частности в точке tc, около 75 °C или ниже.
- Некоторые изделия, поставляемые из Китая и часть моделей из Индии, могут не иметь маркировки BIS; в таких случаях следует ориентироваться на сертификат BIS.
