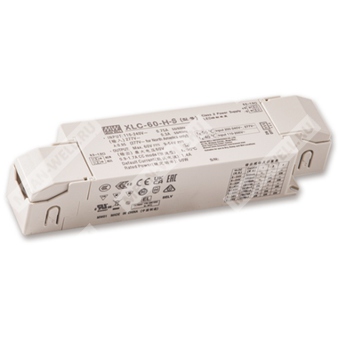

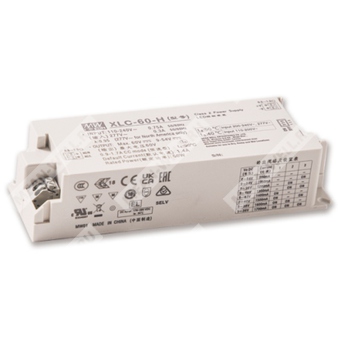

XLC-60-24-BS - светодиодный источник питания постоянного напряжения 24 В мощностью 60 Вт со встроенной функцией 3-в-1 диммирования.
Расшифровка партномера
| Фрагмент партномера | Значение |
| XLC | Серия светодиодных драйверов XLC |
| 60 | Номинальная мощность 60 Вт |
| 24 | Номинальное выходное напряжение 24 В постоянного тока |
| B | Исполнение со встроенным 3-в-1 диммированием, выход диммирования PWM-стиля для версий постоянного напряжения |
| S | Корпус независимого исполнения, со strain-relief |
Назначение и общее описание
XLC-60-24-BS относится к серии XLC-60 и представляет собой светодиодный драйвер постоянного напряжения мощностью 60 Вт. Модель рассчитана на питание от сети переменного тока в широком диапазоне входных напряжений и формирует стабилизированное выходное напряжение 24 В постоянного тока.
Для исполнения с индексом B предусмотрена встроенная функция 3-в-1 диммирования. Для версий постоянного напряжения регулирование яркости реализуется в PWM-стиле на выходе. Изделие выполнено в пластиковом корпусе класса II с коррекцией коэффициента мощности, предназначено для применения в светотехнических системах и может использоваться в составе коммерческого, декоративного и архитектурного освещения.
Особенности
- Выход постоянного напряжения 24 В.
- Пластиковый корпус класса II с коррекцией коэффициента мощности.
- Соответствие требованиям UL8750 Class 2 / Class P.
- Отсутствие мерцания, соответствие директиве CE ErP.
- Потребляемая мощность в режиме ожидания менее 0,5 Вт.
- Поддержка применения в системах аварийного освещения.
- Функции диммирования: 3 в 1 с возможностью dim-to-off.
- Независимое исполнение корпуса со strain-relief.
Области применения
- Встраиваемые светильники.
- Светильники Down Light.
- Панельные светильники.
- Коммерческое освещение.
- Декоративное освещение.
- Светодиодные ленты.
- Цифровые системы освещения DALI серии XLC в целом, при этом для данной модели используется 3-в-1 диммирование, а не DALI.
Основные электрические параметры
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 24 В DC |
| Выходной ток по умолчанию | 2,5 А |
| Номинальная мощность | 60 Вт |
| Время запуска и нарастания | 800 мс, 180 мс при 230 В AC; 1000 мс, 180 мс при 115 В AC |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 100...305 В AC |
| Диапазон входного напряжения постоянного тока | 155...400 В DC |
| Диапазон частоты сети | 47...63 Гц |
| Коэффициент мощности | не менее 0,95 при 115 В AC; не менее 0,95 при 230 В AC; не менее 0,9 при 277 В AC при полной нагрузке |
| Полный коэффициент гармонических искажений | менее 20% при нагрузке не менее 60% и 230 В AC; менее 20% при нагрузке не менее 75% и 277 В AC; менее 10% при 100% нагрузке и 230 В AC |
| КПД, типовое значение | 87% |
| Входной ток | 0,75 А при 115 В AC; 0,35 А при 230 В AC; 0,3 А при 277 В AC |
| Пусковой ток | 15 А при холодном старте, длительность 310 мкс, измерение на уровне 50% от пикового значения, при 230 В AC; согласно NEMA 410 |
| Максимальное число блоков на автоматический выключатель 16 А | 25 шт. для автоматического выключателя типа B; 36 шт. для автоматического выключателя типа C, при 230 В AC |
| Ток утечки | менее 0,75 мА при 277 В AC |
| Потребление в режиме ожидания | менее 0,5 Вт, при отключенном диммировании |
Параметры защиты
| Параметр | Значение |
| Защита от перегрузки | 105...200% от номинальной выходной мощности |
| Режим защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения аварийного состояния |
| Защита от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения аварийного состояния |
| Защита от перенапряжения | 26...35 В |
| Режим защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторной подачи питания |
| Защита от перегрева | Отключение выходного напряжения, автоматическое восстановление после устранения аварийного состояния |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура корпуса | от -25 до +90 °C |
| Максимальная температура корпуса | +90 °C |
| Рабочая влажность | 20...90% RH, без конденсации |
| Температура хранения | от -40 до +80 °C |
| Влажность хранения | 10...95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...50 °C |
| Вибрация | 10...500 Гц, 2G, 10 мин/цикл, 60 мин по каждой из осей X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | UL8750 Class P; CSA C22.2 No. 250.13-12; BS EN/EN61347-1; BS EN/EN61347-2-13, приложение J для аварийных установок при входе 176...280 В DC; BS EN/EN62384; BIS IS15885 Part2/Sec13; GB/T19510.1; GB/T19510.213; EAC TP TC 004; конструкция со ссылкой на AS/NZS 61347-1 и AS/NZS 61347-2-13 |
| Испытательное напряжение изоляции | вход-выход: 3,75 кВ AC |
| Сопротивление изоляции | вход-выход: более 100 МОм при 500 В DC, 25 °C, 70% RH |
| Показатели мерцания | PstLM ≤ 1, SVM ≤ 0,4 |
Эмиссия электромагнитных помех
| Параметр | Стандарт / уровень |
| Кондуктивные помехи | BS EN/EN55015 (CISPR15), GB/T 17743 |
| Излучаемые помехи | BS EN/EN55015 (CISPR15), GB/T 17743 |
| Гармонический ток | BS EN/EN61000-3-2, GB17625.1, класс C при нагрузке не менее 60% |
| Колебания напряжения и фликер | BS EN/EN61000-3-3 |
Устойчивость к электромагнитным воздействиям
| Параметр | Стандарт / уровень |
| Электростатический разряд | BS EN/EN61000-4-2, уровень 3: 8 кВ по воздуху; уровень 2: 4 кВ контакт |
| Излучаемые радиочастотные помехи | BS EN/EN61000-4-3, уровень 2 |
| Быстрые переходные процессы / пачки | BS EN/EN61000-4-4, уровень 2 |
| Импульсные перенапряжения | BS EN/EN61000-4-5, уровень 3, 1 кВ линия-линия |
| Кондуктивные радиочастотные помехи | BS EN/EN61000-4-6, уровень 2 |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8, уровень 2 |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11, 70% остаточного напряжения в течение 10 периодов, 0% остаточного напряжения в течение 0,5 периода |
| Общий стандарт устойчивости | BS EN/EN61547 |
Диммирование
Исполнение B: реализована функция 3-в-1 диммирования.
- Регулирование уровня выходного тока осуществляется между выводами DIM+ и DIM-.
- Поддерживаемые методы управления: 0...10 В DC, ШИМ-сигнал 10 В, резистивное управление.
- Рекомендуется прямое подключение к светодиодам; применение с дополнительными драйверами не допускается.
- Ток, выдаваемый источником питания в цепь диммирования: 100 мкА, типовое значение.
- Минимальный уровень диммирования около 8%; выходной ток не определён в области 0% < Iout < 8%.
- Выходной ток может снижаться до 0% при входе диммирования около 0 кОм, 0 В DC или при 10-вольтовом PWM-сигнале с коэффициентом заполнения 0%.
- Диапазон резистивного управления: 0...100 кОм.
- Диапазон частоты внешнего 10-вольтового PWM-сигнала: 300 Гц...3 кГц.
- Вывод DIM- нельзя соединять с Vo-.
PWM-принцип диммирования для выхода 24 В
| Параметр | Значение |
| Принцип регулирования | Диммирование осуществляется изменением коэффициента заполнения выходного тока |
| Частота выходного PWM | 4 кГц, типовое значение для B-type fixed |
Механическое исполнение и подключение
| Параметр | Значение |
| Исполнение корпуса | XLC-60-S, независимый тип |
| Габаритные размеры | 176 × 45 × 32 мм |
| Масса | 0,39 кг |
Назначение выводов
Клеммник TB1, вход:
| Контакт | Назначение |
| 1 | AC/N |
| 2 | AC/L |
Клеммник TB2, выход и диммирование:
| Контакт | Назначение |
| 1 | +V |
| 2 | -V |
| 3 | DIM+ |
| 4 | DIM- |
Параметры присоединения проводников
| Узел подключения | Длина зачистки | Сечение проводника |
| TB1 | 8...9 мм | 0,75...1,5 мм² |
| TB2 | 8...9 мм | 0,5...1,5 мм² |
Наработка на отказ и упаковка
| Параметр | Значение |
| MTBF по Telcordia SR-332 (Bellcore) | 4130,5 тыс. ч, минимум |
| MTBF по MIL-HDBK-217F, 25 °C | 317,7 тыс. ч, минимум |
| Упаковка | 40 шт. / 16,6 кг / 0,61 куб. фута для XLC-60-S Series |
Примечания
- Все параметры, специально не оговорённые отдельно, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- При низком входном напряжении может требоваться снижение нагрузки. Подробности определяются графиком статических характеристик.
- Время запуска измеряется при первом холодном старте. Повторное включение и выключение драйвера может приводить к увеличению времени запуска.
- Пульсации тока измеряются в диапазоне 50...100% от максимального напряжения при передаче номинальной мощности.
- Потребляемая мощность в режиме ожидания измеряется при 230 В AC.
- Драйвер рассматривается как компонент, работающий в составе конечного оборудования. Поскольку характеристики ЭМС зависят от полной установки, изготовитель конечного изделия должен повторно подтвердить соответствие требованиям ЭМС для всей системы.
- Для рабочих высот более 2000 м требуется температурное снижение: 3,5 °C на каждые 1000 м для моделей без вентилятора и 5 °C на каждые 1000 м для моделей с вентилятором.
- Для выполнения требований актуального регламента ErP по светильникам данный LED-драйвер допускается применять только за выключателем, без постоянного подключения к сети.
- Показатели мерцания измеряются при полной нагрузке со световым источником, предоставленным MEAN WELL.
- Для серии XLC-S маркировка RCM носит добровольный характер. Независимое LED-пускорегулирующее устройство классификации Non IC не предназначено для применения в жилых установках.
- Серия соответствует типовой ожидаемой наработке 50000 часов при температуре корпуса, особенно в точке tc, около 75 °C или ниже.
- Отдельные изделия, поставляемые из Китая, а также некоторые модели, поставляемые из Индии, могут не иметь маркировки BIS; для уточнения следует ориентироваться на сертификат BIS.
