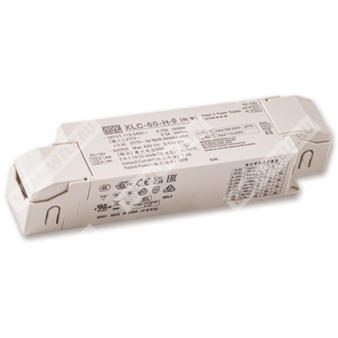

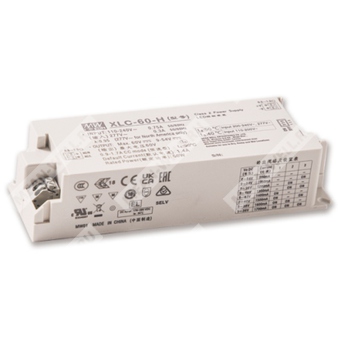

XLC-60-24-S - светодиодный источник питания постоянного напряжения 24 В мощностью 60 Вт в корпусе для независимой установки.
Общие сведения
XLC-60-24-S относится к серии XLC-60 компании MEAN WELL и представляет собой источник питания для светодиодных систем с выходом постоянного напряжения 24 В. По расшифровке партномера данный вариант выполнен в исполнении S, то есть в корпусе для независимого монтажа. Модель предназначена для работы от сети переменного или постоянного тока, имеет активную коррекцию коэффициента мощности, пластиковый корпус класса II и соответствует требованиям для применения в осветительном оборудовании.
Расшифровка партномера
| Фрагмент |
Значение |
| XLC |
Серия светодиодных источников питания XLC |
| 60 |
Номинальная выходная мощность 60 Вт |
| 24 |
Номинальное выходное напряжение 24 В постоянного тока |
| S |
Исполнение корпуса с разгрузкой натяжения, независимый тип установки |
Свойства
- Выход постоянного напряжения 12, 24 или 48 В в рамках серии; для данной модели — 24 В.
- Пластиковый корпус класса II с коррекцией коэффициента мощности.
- Соответствие требованиям UL8750 Class 2 / Class P для источников питания.
- Отсутствие мерцания, соответствие директиве CE ErP.
- Потребляемая мощность в режиме ожидания менее 0,5 Вт.
- Подходит для систем аварийного освещения при питании от постоянного тока 176–280 В.
Области применения
- Встраиваемые светильники.
- Светильники направленного света.
- Панельные светильники.
- Коммерческое освещение.
- Декоративное освещение.
- Светодиодные ленты.
- Цифровые осветительные системы DALI в рамках серии.
Описание
Серия XLC-60 представляет собой 60-ваттные светодиодные источники питания с режимами постоянной мощности и постоянного напряжения в зависимости от исполнения. Модель XLC-60-24-S является вариантом с выходом постоянного напряжения 24 В. Устройство работает в диапазоне входного напряжения 100–305 В переменного тока или 155–400 В постоянного тока, отличается высокой эффективностью, допускает эксплуатацию при температуре корпуса от -25 до +90 °C в условиях естественной конвекции и выполнено с учетом актуальных требований безопасности для светотехнического оборудования.
Выходные параметры
| Параметр |
Значение |
| Модель |
XLC-60-24-S |
| Выходное напряжение постоянного тока |
24 В |
| Выходной ток по умолчанию |
2,5 А |
| Номинальная мощность |
60 Вт |
| Время запуска, время нарастания |
800 мс, 180 мс при 230 В AC; 1000 мс, 180 мс при 115 В AC |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения переменного тока |
100–305 В AC |
| Диапазон входного напряжения постоянного тока |
155–400 В DC |
| Частотный диапазон |
47–63 Гц |
| Коэффициент мощности |
не менее 0,95 при 115 В AC; не менее 0,95 при 230 В AC; не менее 0,9 при 277 В AC при полной нагрузке |
| Коэффициент гармонических искажений |
менее 20% при нагрузке не менее 60% и 230 В AC; менее 20% при нагрузке не менее 75% и 277 В AC; менее 10% при 100% нагрузки и 230 В AC |
| КПД, типовое значение |
87% |
| Входной ток |
0,75 А при 115 В AC; 0,35 А при 230 В AC; 0,3 А при 277 В AC |
| Пусковой ток при холодном старте |
15 А, длительность 310 мкс при измерении на 50% Ipeak, при 230 В AC; по NEMA 410 |
| Максимальное число источников на автоматический выключатель 16 А |
25 шт. для выключателя типа B; 36 шт. для выключателя типа C, при 230 В AC |
| Ток утечки |
менее 0,75 мА при 277 В AC |
| Потребление в режиме ожидания |
менее 0,5 Вт |
Защитные функции
| Параметр |
Значение |
| Защита от перегрузки |
105–200% от номинальной выходной мощности |
| Режим защиты от перегрузки |
Прерывистый режим, автоматическое восстановление после устранения причины |
| Защита от короткого замыкания |
Прерывистый режим, автоматическое восстановление после устранения причины |
| Защита от перенапряжения |
26–35 В |
| Режим защиты от перенапряжения |
Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева |
Отключение выходного напряжения, автоматическое восстановление после устранения причины |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура корпуса |
от -25 до +90 °C |
| Максимальная температура корпуса |
90 °C |
| Рабочая влажность |
20–90% относительной влажности, без конденсации |
| Температура хранения |
от -40 до +80 °C |
| Влажность при хранении |
10–95% относительной влажности |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0…50 °C |
| Вибрация |
10–500 Гц, 2G, 10 мин на цикл, 60 мин по осям X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр |
Значение |
| Нормы безопасности |
UL8750 Class P, CSA C22.2 No. 250.13-12; BS EN/EN61347-1; BS EN/EN61347-2-13, приложение J для аварийных установок при входе 176–280 В DC; BS EN/EN62384; BIS IS15885 Part2/Sec13; GB/T19510.1; GB/T19510.213; EAC TP TC 004; конструкция с учетом AS/NZS 61347-1 и AS/NZS 61347-2-13 |
| Стойкость изоляции |
между входом и выходом 3,75 кВ AC |
| Сопротивление изоляции |
между входом и выходом более 100 МОм при 500 В DC, 25 °C, 70% RH |
| Показатели мерцания |
PstLM ≤ 1, SVM ≤ 0,4 |
ЭМС, эмиссия
| Параметр |
Стандарт / уровень |
| Кондуктивные помехи |
BS EN/EN55015, CISPR15, GB/T 17743 |
| Излучаемые помехи |
BS EN/EN55015, CISPR15, GB/T 17743 |
| Гармонические составляющие тока |
BS EN/EN61000-3-2, GB17625.1, класс C при нагрузке не менее 60% |
| Колебания напряжения и фликер |
BS EN/EN61000-3-3 |
ЭМС, устойчивость к воздействиям
| Параметр |
Стандарт / уровень |
| Электростатический разряд |
BS EN/EN61000-4-2, уровень 3: 8 кВ по воздуху; уровень 2: 4 кВ при контакте |
| Радиочастотное электромагнитное поле |
BS EN/EN61000-4-3, уровень 2 |
| Быстрые переходные процессы / пачки импульсов |
BS EN/EN61000-4-4, уровень 2 |
| Импульсные перенапряжения |
BS EN/EN61000-4-5, уровень 3, 1 кВ линия-линия |
| Кондуктивные помехи |
BS EN/EN61000-4-6, уровень 2 |
| Магнитное поле промышленной частоты |
BS EN/EN61000-4-8, уровень 2 |
| Провалы и прерывания напряжения |
BS EN/EN61000-4-11, 70% остаточного напряжения в течение 10 периодов, 0% остаточного напряжения в течение 0,5 периода |
| Стандарт устойчивости |
BS EN/EN61547 |
Конструктивное исполнение и подключение
| Параметр |
Значение |
| Тип корпуса |
XLC-60-S, независимый тип |
| Габаритные размеры |
176 × 45 × 32 мм |
| Материал / класс защиты |
Пластиковый корпус, класс II |
| Клеммная колодка TB1 |
Вход сети |
| TB1, вывод 1 |
AC/N |
| TB1, вывод 2 |
AC/L |
| Клеммная колодка TB2 |
Выход |
| TB2, вывод 1 |
+V |
| TB2, вывод 2 |
-V |
| Подключаемое сечение проводников TB1 |
0,75–1,5 мм² |
| Подключаемое сечение проводников TB2 |
0,5–1,5 мм² |
| Длина зачистки проводника |
8–9 мм |
Надежность и упаковка
| Параметр |
Значение |
| MTBF |
4 130 500 ч минимум по Telcordia SR-332; 317 700 ч минимум по MIL-HDBK-217F при 25 °C |
| Масса одного изделия |
0,39 кг |
| Упаковка |
40 шт. |
| Масса упаковки |
16,6 кг |
| Объем упаковки |
0,61 куб. фута |
Примечания
| № |
Содержание |
| 1 |
Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C. |
| 2 |
При низком входном напряжении может потребоваться снижение нагрузки. Подробности определяются графиком статических характеристик. |
| 3 |
Время запуска измеряется при первом холодном включении. Повторные циклы включения и выключения могут увеличивать это время. |
| 4 |
Пульсации тока измеряются в диапазоне 50–100% от максимального напряжения при передаче номинальной мощности. |
| 5 |
Потребление в режиме ожидания измеряется при 230 В AC. |
| 6 |
Источник питания рассматривается как компонент, работающий в составе конечного оборудования. Параметры ЭМС зависят от всей установки, поэтому изготовитель конечного изделия должен повторно подтвердить соответствие требованиям ЭМС для полной системы. |
| 7 |
Для эксплуатации на высоте более 2000 м требуется температурное снижение: 3,5 °C на каждые 1000 м для моделей без вентилятора и 5 °C на каждые 1000 м для моделей с вентилятором. |
| 8 |
Для выполнения требований актуального регламента ErP данный светодиодный источник питания должен использоваться только за выключателем и не должен быть постоянно подключен к сети. |
| 9 |
Параметры мерцания измеряются при полной нагрузке с использованием источника света MEAN WELL. |
| 10 |
Для серии XLC-S знак RCM указывается на добровольной основе. Независимое пускорегулирующее устройство для светодиодов без классификации IC не предназначено для установки в жилых помещениях. |
| 11 |
Серия обеспечивает типовую ожидаемую наработку 50 000 часов при температуре корпуса, в особенности в точке tc, около 75 °C или ниже. |
| 12 |
Для получения дополнительной информации следует обращаться в службу продаж MEAN WELL. |
| 13 |
Изделия, поставляемые из регионов Китая, а также некоторые модели из Индии могут не иметь логотипа BIS; для уточнения следует руководствоваться сертификатом BIS. |
