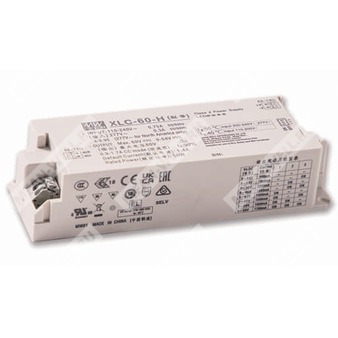

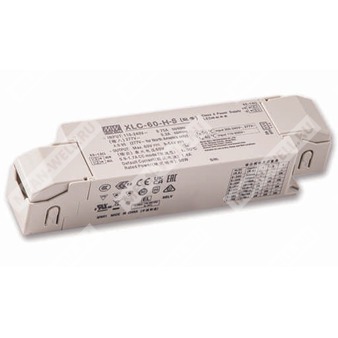

XLC-60-48-BS - светодиодный источник питания 60 Вт с выходом постоянного напряжения 48 В и встроенной функцией диммирования 3 в 1.
Расшифровка партномера
| Фрагмент партномера |
Значение |
| XLC |
Наименование серии светодиодных драйверов MEAN WELL |
| 60 |
Номинальная мощность 60 Вт |
| 48 |
Номинальное выходное напряжение 48 В, режим постоянного напряжения |
| B |
Исполнение со встроенной функцией диммирования 3 в 1; для версий постоянного напряжения используется ШИМ-тип выходного диммирования |
| S |
Исполнение корпуса с защитой от натяжения проводов, независимый тип |
Назначение
XLC-60-48-BS представляет собой светодиодный драйвер серии XLC-60 в исполнении постоянного напряжения 48 В, рассчитанный на питание светодиодных нагрузок мощностью до 60 Вт. Компонент предназначен для применения в системах освещения, где требуется стабилизированное выходное напряжение, высокий коэффициент мощности, соответствие требованиям по электромагнитной совместимости и встроенное аналоговое диммирование 3 в 1.
Особенности
- Выход постоянного напряжения 48 В.
- Пластиковый корпус с конструкцией класса II и схемой коррекции коэффициента мощности.
- Соответствие UL8750 Class 2 / Class P power unit.
- Работа без мерцания, соответствие директиве CE ErP.
- Потребляемая мощность в режиме ожидания менее 0,5 Вт.
- Поддержка применения в аварийном освещении; допускается питание от входа постоянного тока 176...280 В.
- Функция диммирования 3 в 1 с выключением по диммированию.
- Для исполнений постоянного напряжения диммирование реализовано по ШИМ на выходе.
Области применения
- Встраиваемые светильники.
- Нижний свет.
- Панельные светильники.
- Коммерческое освещение.
- Декоративное освещение.
- Светодиодные ленты.
Описание
Серия XLC-60 представляет собой линейку светодиодных драйверов мощностью 60 Вт с вариантами выхода постоянного напряжения и постоянной мощности. Модель XLC-60-48-BS относится к варианту постоянного напряжения 48 В, оснащённому встроенной функцией диммирования 3 в 1. Устройство работает от сети переменного тока 100...305 В или от входа постоянного тока 155...400 В, имеет активную коррекцию коэффициента мощности и рассчитано на эксплуатацию при температуре корпуса от -25 до +90 °C в условиях естественной конвекции. Для исполнений постоянного напряжения серии XLC-60 диммирование реализуется по принципу ШИМ-регулирования выходного тока.
Выходные параметры
| Параметр |
Значение |
| Модель |
XLC-60-48-BS |
| Выходное напряжение постоянного тока |
48 В |
| Выходной ток по умолчанию |
1,25 А |
| Номинальная мощность |
60 Вт |
| Время запуска, время нарастания |
800 мс, 180 мс при 230 В AC; 1000 мс, 180 мс при 115 В AC |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения переменного тока |
100...305 В AC |
| Диапазон входного напряжения постоянного тока |
155...400 В DC |
| Диапазон частоты |
47...63 Гц |
| Коэффициент мощности |
не менее 0,95 при 115 В AC; не менее 0,95 при 230 В AC; не менее 0,9 при 277 В AC при полной нагрузке |
| Коэффициент нелинейных искажений |
менее 20% при нагрузке не менее 60% и 230 В AC; менее 20% при нагрузке не менее 75% и 277 В AC; менее 10% при 100% нагрузки и 230 В AC |
| КПД, типовое значение |
88% |
| Входной ток |
0,75 А при 115 В AC; 0,35 А при 230 В AC; 0,3 А при 277 В AC |
| Пусковой ток при холодном старте |
15 А, ширина 310 мкс, измерено на уровне 50% пикового тока при 230 В AC; по NEMA 410 |
| Максимальное количество блоков питания на автомате 16 А |
25 шт. для автоматического выключателя типа B; 36 шт. для автоматического выключателя типа C при 230 В AC |
| Ток утечки |
менее 0,75 мА при 277 В AC |
| Потребляемая мощность в режиме ожидания |
менее 0,5 Вт, диммирование отключено |
Защитные функции
| Параметр |
Значение |
| Защита от перегрузки |
105...200% от номинальной выходной мощности |
| Режим защиты от перегрузки |
Режим hiccup, автоматическое восстановление после устранения причины |
| Защита от короткого замыкания |
Режим hiccup, автоматическое восстановление после устранения причины |
| Защита от перенапряжения |
52...63 В |
| Режим защиты от перенапряжения |
Отключение выходного напряжения, восстановление после повторной подачи питания |
| Защита от перегрева |
Отключение выходного напряжения, автоматическое восстановление после устранения причины |
Параметры окружающей среды
| Параметр |
Значение |
| Рабочая температура корпуса |
-25...+90 °C |
| Максимальная температура корпуса |
90 °C |
| Рабочая влажность |
20...90% относительной влажности, без конденсации |
| Температура хранения |
-40...+80 °C |
| Влажность при хранении |
10...95% относительной влажности |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0...50 °C |
| Вибрация |
10...500 Гц, 2G, 10 мин на цикл, 60 мин по каждой из осей X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр |
Значение |
| Стандарты безопасности |
UL8750 Class P; CSA C22.2 No. 250.13-12; BS EN/EN61347-1; BS EN/EN61347-2-13, приложение J, пригодно для аварийных установок при входе 176...280 В DC; BS EN/EN62384; BIS IS15885 Part 2 Sec 13; GB/T19510.1; GB/T19510.213; EAC TP TC 004; проектирование с учётом AS/NZS 61347-1 и AS/NZS 61347-2-13 |
| Стандарты DALI |
Не применимо для исполнения B |
| Испытательное напряжение изоляции |
вход-выход: 3,75 кВ AC |
| Сопротивление изоляции |
вход-выход: более 100 МОм при 500 В DC, 25 °C, 70% RH |
| Показатели мерцания |
PstLM ≤ 1, SVM ≤ 0,4 |
Эмиссия электромагнитных помех
| Параметр |
Стандарт |
Класс или уровень |
| Кондуктивные помехи |
BS EN/EN55015, CISPR15, GB/T 17743 |
Соответствует |
| Излучаемые помехи |
BS EN/EN55015, CISPR15, GB/T 17743 |
Соответствует |
| Гармонический ток |
BS EN/EN61000-3-2, GB17625.1 |
Класс C при нагрузке не менее 60% |
| Фликер по сети |
BS EN/EN61000-3-3 |
Соответствует |
Устойчивость к электромагнитным воздействиям
| Параметр |
Стандарт |
Уровень испытаний |
| Электростатический разряд |
BS EN/EN61000-4-2 |
Уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ при контактном разряде |
| Радиочастотное электромагнитное поле |
BS EN/EN61000-4-3 |
Уровень 2 |
| Быстрые переходные процессы |
BS EN/EN61000-4-4 |
Уровень 2 |
| Импульсные перенапряжения |
BS EN/EN61000-4-5 |
Уровень 3, 1 кВ линия-линия |
| Кондуктивные радиочастотные помехи |
BS EN/EN61000-4-6 |
Уровень 2 |
| Магнитное поле промышленной частоты |
BS EN/EN61000-4-8 |
Уровень 2 |
| Провалы напряжения и прерывания |
BS EN/EN61000-4-11 |
70% остаточного напряжения в течение 10 периодов; 0% остаточного напряжения в течение 0,5 периода |
Параметры диммирования
| Параметр |
Значение |
| Тип диммирования |
3 в 1: 0...10 В, ШИМ-сигнал 10 В, сопротивление |
| Источник тока для цепи диммирования |
100 мкА, типовое значение |
| Диапазон сопротивления для диммирования |
0...100 кОм |
| Диапазон частоты ШИМ-сигнала управления |
300 Гц...3 кГц |
| Минимальный уровень диммирования |
около 8% |
| Поведение при малом уровне диммирования |
Выходной ток не определён в диапазоне 0% < Iout < 8% |
| Переход к 0% выхода |
Возможен при входе диммирования около 0 кОм или 0 В DC, либо при ШИМ-сигнале 10 В с коэффициентом заполнения 0% |
| Принцип выходного диммирования для версии постоянного напряжения |
ШИМ-регулирование выходного тока |
| Частота ШИМ на выходе |
4 кГц, типовое значение |
Механические данные и подключение
| Параметр |
Значение |
| Исполнение корпуса |
Независимый тип, XLC-60-S |
| Габаритные размеры |
176 x 45 x 32 мм |
| Масса |
0,39 кг |
| Клеммная колодка TB1, контакт 1 |
AC/N |
| Клеммная колодка TB1, контакт 2 |
AC/L |
| Клеммная колодка TB2, контакт 1 |
+V |
| Клеммная колодка TB2, контакт 2 |
-V |
| Клеммная колодка TB2, контакт 3 |
DIM+ |
| Клеммная колодка TB2, контакт 4 |
DIM- |
| Длина зачистки провода TB1 |
8...9 мм |
| Сечение проводника TB1 |
0,75...1,5 мм² |
| Длина зачистки провода TB2 |
8...9 мм |
| Сечение проводника TB2 |
0,5...1,5 мм² |
Надёжность и упаковка
| Параметр |
Значение |
| MTBF |
4130,5 тыс. ч минимум по Telcordia SR-332; 317,7 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Упаковка |
40 шт. в коробке; масса брутто 16,6 кг; объём 0,61 куб. фута |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- При низком входном напряжении может требоваться снижение нагрузки.
- Время запуска измеряется при первом холодном пуске. Циклическое включение и выключение драйвера может привести к увеличению времени запуска.
- Пульсации тока измеряются в диапазоне 50...100% от максимального напряжения при работе на номинальную мощность.
- Потребляемая мощность в режиме ожидания измеряется при 230 В AC.
- Драйвер рассматривается как компонент, работающий в составе конечного оборудования. Показатели ЭМС зависят от полной установки, поэтому изготовитель конечного оборудования должен повторно подтвердить соответствие требованиям ЭМС для всей системы.
- При высоте эксплуатации более 2000 м необходимо учитывать температурное снижение допустимой нагрузки: 3,5 °C на каждые 1000 м для моделей без вентилятора.
- Для выполнения требований актуального регламента ErP для светильников данный драйвер должен использоваться только за выключателем, без постоянного подключения к сети.
- Показатели мерцания измеряются при полной нагрузке с источником света MEAN WELL.
- Для серии XLC-S маркировка RCM применяется на добровольной основе. Независимый светодиодный пускорегулирующий аппарат без классификации IC не предназначен для установки в жилых помещениях.
- Серия соответствует типовой ожидаемой наработке 50000 часов при температуре корпуса, в особенности в точке tc, около 75 °C или ниже.
- Продукция, поставляемая из Китая, а также некоторые модели, поставляемые из Индии, могут не иметь маркировки BIS; для уточнения следует ориентироваться на сертификат BIS.
