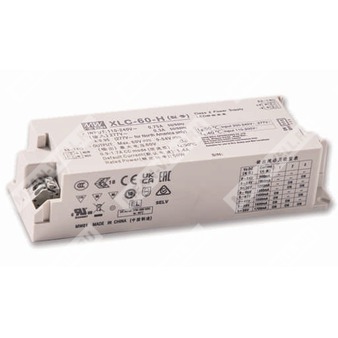

XLC-60-48-S
XLC-60-48-S - светодиодный источник питания постоянного напряжения 48 В в независимом исполнении для питания светодиодных систем мощностью до 60 Вт.
Назначение
XLC-60-48-S — источник питания для светодиодных применений серии XLC-60 производства MEAN WELL, выполненный в независимом корпусном исполнении. Компонент формирует стабилизированное выходное постоянное напряжение 48 В и рассчитан на питание светодиодных лент, панелей, встраиваемых и коммерческих светильников, а также других LED-нагрузок, требующих режима постоянного напряжения.
Расшифровка партномера XLC-60-48-S
| Элемент партномера | Значение |
| XLC | Серия светодиодных источников питания XLC |
| 60 | Номинальная выходная мощность 60 Вт |
| 48 | Номинальное выходное напряжение 48 В постоянного тока |
| S | Исполнение со встроенным устройством разгрузки натяжения, независимый тип корпуса |
| Отсутствие суффикса функции | Стандартное исполнение без встроенного интерфейса 3 в 1 диммирования и без DALI-2 |
Основные особенности
- Выход постоянного напряжения 12/24/48 В, для данной модификации — 48 В.
- Пластиковый корпус с конструкцией класса II и коррекцией коэффициента мощности.
- Соответствие требованиям UL8750 Class 2 / Class P для силового модуля.
- Отсутствие мерцания, соответствие требованиям директивы CE ErP.
- Потребление мощности в режиме ожидания менее 0,5 Вт для версий с диммированием; для данной модификации стандартного типа функция ожидания по диммированию не относится к базовому исполнению.
- Пригодность для применения в аварийном освещении.
Области применения
- Встраиваемые светильники.
- Накладные и направленные светильники.
- Панельные светильники.
- Коммерческое освещение.
- Декоративное освещение.
- Светодиодные ленты.
- Цифровые осветительные системы DALI — на уровне серии, для соответствующих модификаций.
Описание
Серия XLC-60 представляет собой семейство светодиодных источников питания мощностью 60 Вт с вариантами постоянной мощности и постоянного напряжения. Модификация XLC-60-48-S относится к исполнению постоянного напряжения и рассчитана на работу от сети 100...305 В переменного тока либо 155...400 В постоянного тока. Конструкция ориентирована на применение в светотехническом оборудовании при естественном охлаждении и обеспечивает работу при температуре корпуса до 90 °C. Независимое исполнение корпуса предназначено для автономной установки как отдельного блока питания в составе конечного изделия.
Параметры выхода
| Параметр | Значение |
| Модель | XLC-60-48-S |
| Тип выхода | Постоянное напряжение |
| Номинальное выходное напряжение | 48 В |
| Номинальный выходной ток | 1,25 А |
| Номинальная выходная мощность | 60 Вт |
| Время запуска, время нарастания | 800 мс, 180 мс при 230 В AC; 1000 мс, 180 мс при 115 В AC |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 100...305 В AC |
| Диапазон входного напряжения постоянного тока | 155...400 В DC |
| Диапазон частоты | 47...63 Гц |
| Коэффициент мощности | не менее 0,95 при 115 В AC; не менее 0,95 при 230 В AC; не менее 0,9 при 277 В AC при полной нагрузке |
| Коэффициент гармонических искажений | менее 20% при нагрузке не менее 60% и 230 В AC; при нагрузке не менее 75% и 277 В AC; менее 10% при 100% нагрузке и 230 В AC |
| КПД типовой | 88% |
| Входной ток | 0,75 А при 115 В AC; 0,35 А при 230 В AC; 0,3 А при 277 В AC |
| Пусковой ток | 15 А при холодном старте, длительность 310 мкс, измерение на уровне 50% от пикового тока, при 230 В AC; по NEMA 410 |
| Максимальное количество блоков на автоматический выключатель 16 А | 25 шт. для автоматического выключателя типа B; 36 шт. для автоматического выключателя типа C при 230 В AC |
| Ток утечки | менее 0,75 мА при 277 В AC |
Защитные функции
| Параметр | Значение |
| Защита от перегрузки | 105...200% от номинальной выходной мощности |
| Режим защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения перегрузки |
| Защита от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 52...63 В |
| Режим защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева | Отключение выходного напряжения, автоматическое восстановление после устранения перегрева |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура корпуса | от -25 до +90 °C |
| Максимальная температура корпуса | 90 °C |
| Рабочая влажность | 20...90% относительной влажности, без конденсации |
| Температура хранения | от -40 до +80 °C |
| Влажность при хранении | 10...95% относительной влажности |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...50 °C |
| Вибрация | 10...500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Нормы безопасности | UL8750 Class P, CSA C22.2 No. 250.13-12, BS EN/EN61347-1, BS EN/EN61347-2-13 с приложением J для аварийных установок при входе 176...280 В DC, BS EN/EN62384, BIS IS15885 (Part 2/Sec 13), GB/T19510.1, GB/T19510.213, EAC TP TC 004; конструкция соответствует AS/NZS 61347-1 и AS/NZS 61347-2-13 |
| Эмиссия по ЭМС, кондуктивные помехи | BS EN/EN55015 (CISPR15), GB/T 17743 |
| Эмиссия по ЭМС, излучаемые помехи | BS EN/EN55015 (CISPR15), GB/T 17743 |
| Гармонические составляющие тока | BS EN/EN61000-3-2, GB17625.1, класс C при нагрузке не менее 60% |
| Колебания напряжения и фликер | BS EN/EN61000-3-3 |
| Помехоустойчивость | BS EN/EN61547 |
| Устойчивость к ЭСР | BS EN/EN61000-4-2, уровень 3: 8 кВ по воздуху; уровень 2: 4 кВ контактно |
| Устойчивость к радиочастотному полю | BS EN/EN61000-4-3, уровень 2 |
| Устойчивость к быстрым переходным процессам | BS EN/EN61000-4-4, уровень 2 |
| Устойчивость к импульсным перенапряжениям | BS EN/EN61000-4-5, уровень 3, 1 кВ линия-линия |
| Устойчивость к наведенным помехам | BS EN/EN61000-4-6, уровень 2 |
| Устойчивость к магнитному полю | BS EN/EN61000-4-8, уровень 2 |
| Устойчивость к провалам и прерываниям напряжения | BS EN/EN61000-4-11, 70% остаточного напряжения в течение 10 периодов, 0% остаточного напряжения в течение 0,5 периода |
| Испытательное напряжение изоляции | вход-выход: 3,75 кВ AC |
| Сопротивление изоляции | вход-выход: более 100 МОм при 500 В DC, 25 °C, 70% RH |
| Показатели мерцания | PstLM ≤ 1, SVM ≤ 0,4 |

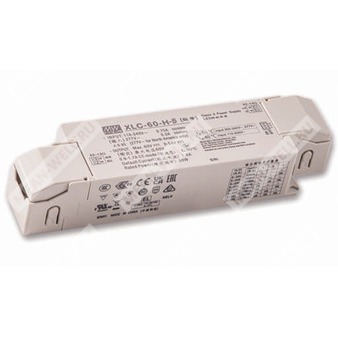

Механические данные и подключение
| Параметр | Значение |
| Исполнение корпуса | Независимый тип, XLC-60-S |
| Габаритные размеры | 176 × 45 × 32 мм |
| Масса | 0,39 кг |
| Клеммная колодка входа TB1 | 2 контакта |
| Назначение выводов TB1 | 1: AC/N, 2: AC/L |
| Клеммная колодка выхода TB2 | 2 контакта |
| Назначение выводов TB2 | 1: +V, 2: -V |
| Сечение проводника TB1 | 0,75...1,5 мм² |
| Сечение проводника TB2 | 0,5...1,5 мм² |
| Длина зачистки проводника | 8...9 мм |
Надежность и упаковка
| Параметр | Значение |
| MTBF по Telcordia SR-332 | 4130,5 тыс. ч минимум |
| MTBF по MIL-HDBK-217F при 25 °C | 317,7 тыс. ч минимум |
| Упаковка | 40 шт. |
| Масса упаковки | 16,6 кг на 40 шт. |
| Объем упаковки | 0,61 куб. фута для серии XLC-60-S |
Примечания
- Все параметры, если не указано иное, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- При пониженном входном напряжении может требоваться снижение выходной мощности.
- Время запуска измеряется при первом включении из холодного состояния. Повторное включение и выключение драйвера может увеличить время запуска.
- Пульсации тока измеряются в диапазоне 50...100% от максимального напряжения при передаче номинальной мощности.
- Потребление в режиме ожидания измеряется при 230 В AC.
- Источник питания рассматривается как компонент для работы в составе конечного оборудования. Параметры ЭМС зависят от полного монтажа, поэтому производитель конечного изделия должен повторно подтвердить соответствие по ЭМС для всей установки.
- Для высот эксплуатации более 2000 м требуется температурное снижение: 3,5 °C на каждые 1000 м для моделей без вентилятора и 5 °C на каждые 1000 м для моделей с вентилятором.
- Для соответствия актуальным требованиям ErP в составе светильника данный LED-драйвер должен использоваться только за выключателем и не должен быть постоянно подключен к сети.
- Показатели мерцания измеряются при полной нагрузке с использованием источника света MEAN WELL.
- Для серии XLC-60-S маркировка RCM применяется на добровольной основе. Независимый LED-блок управления, не относящийся к категории IC, не предназначен для бытовых жилых установок.
- Серия соответствует типовой ожидаемой наработке 50000 часов при температуре корпуса, особенно в точке tc или TMP по DLC, около 75 °C или ниже.
- Изделия, поставляемые из китайских регионов, а также некоторые модели из Индии могут не иметь логотипа BIS; применимость определяется сертификатом BIS.
