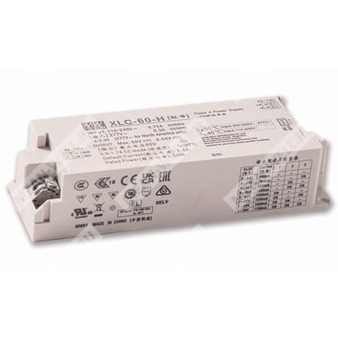

XLC-60-H-BS - светодиодный источник питания 60 Вт с выходом постоянной мощности, выбором выходного тока и функцией 3 в 1 диммирования.
Назначение
XLC-60-H-BS представляет собой светодиодный драйвер серии XLC-60 в исполнении для источников света с режимом постоянной мощности. Модель относится к H-type, то есть имеет регулируемый выходной ток, выбираемый DIP-переключателем, и в данном исполнении оснащена 3 в 1 диммированием. Компонент предназначен для питания светодиодных модулей в широком диапазоне входного напряжения переменного или постоянного тока, с коррекцией коэффициента мощности, гальванической развязкой входа и выхода и защитными функциями промышленного уровня.
Расшифровка партномера
| Фрагмент партномера | Значение |
| XLC | Серия светодиодных драйверов XLC |
| 60 | Номинальная мощность 60 Вт |
| H | Исполнение с выходом постоянной мощности и выбираемым выходным током |
| B | Функциональное исполнение с 3 в 1 диммированием |
| S | Корпус независимого типа, со встроенным узлом разгрузки натяжения проводов |
Перевод разделов документа
Особенности
- Выход в режиме постоянной мощности с несколькими ступенями выбора, задаваемыми DIP-переключателем для H-type.
- Пластиковый корпус с конструкцией класса II и коррекцией коэффициента мощности.
- Соответствие требованиям UL8750 Class 2 / Class P для силовых блоков.
- Работа без мерцания, соответствие директиве CE ErP.
- Потребление мощности в режиме ожидания менее 0,5 Вт.
- Поддержка применения в аварийном освещении.
- Функции диммирования: 3 в 1 диммирование с отключением по диммированию.
Области применения
- Встраиваемые светильники.
- Светильники направленного света.
- Панельные светильники.
- Коммерческое освещение.
- Декоративное освещение.
- Цифровые системы освещения.
Описание
Серия XLC-60 представляет собой 60-ваттные светодиодные драйверы с режимами постоянной мощности и постоянного напряжения. Для исполнения H-type устройство работает от сети 100...305 В AC или от 155...400 В DC и поддерживает диапазон выходного тока 900...1700 мА, задаваемый DIP-переключателем. За счет типового КПД до 90% обеспечивается работа при температуре корпуса от -25°C до 90°C в условиях естественной конвекции. Конструкция разработана в соответствии с современными требованиями безопасности и электромагнитной совместимости для светотехнических применений.
Основные электрические характеристики
| Параметр | Значение для XLC-60-H-BS |
| Серия | XLC-60 |
| Исполнение | H-type, постоянная мощность |
| Функциональный вариант | B type, 3 в 1 диммирование |
| Тип корпуса | S, независимое исполнение |
| Номинальная мощность | 60 Вт |
| Класс защиты | Класс II |
| Применение | Питание светодиодных модулей |
Выходные параметры
| Параметр | Значение |
| Напряжение холостого хода | 60 В |
| Выходной ток по умолчанию | 1400 мА |
| Диапазон регулировки выходного тока | 0,9...1,7 А |
| Область стабилизации тока | 9...54 В |
| Номинальная выходная мощность | 60 Вт |
| Пульсации тока | <4% |
| Точность установки тока | ±5% |
| Диапазон диммирования | 0...100% |
| Время запуска / время нарастания | 800 мс, 100 мс при 230 В AC; 1000 мс, 100 мс при 115 В AC |
Ступени установки выходного тока DIP-переключателем
| Выходной ток | Рекомендуемый диапазон выходного напряжения | DIP 1 | DIP 2 | DIP 3 |
| 900 мА | 9...54 В | OFF | OFF | OFF |
| 1050 мА | 9...54 В | OFF | OFF | ON |
| 1200 мА | 9...50 В | OFF | ON | OFF |
| 1300 мА | 9...46 В | OFF | ON | ON |
| 1400 мА | 9...43 В | ON | OFF | OFF |
| 1500 мА | 9...40 В | ON | OFF | ON |
| 1600 мА | 9...38 В | ON | ON | OFF |
| 1700 мА | 9...36 В | ON | ON | ON |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 100...305 В AC |
| Диапазон входного напряжения постоянного тока | 155...400 В DC |
| Диапазон частоты | 47...63 Гц |
| Коэффициент мощности | не менее 0,95 при 115 В AC; не менее 0,95 при 230 В AC; не менее 0,9 при 277 В AC при полной нагрузке |
| Коэффициент гармоник | <20% при нагрузке не менее 60% / 230 В AC; <20% при нагрузке не менее 75% / 277 В AC; <10% при 100% нагрузке / 230 В AC |
| Типовой КПД | 90% |
| Входной ток | 0,75 А при 115 В AC; 0,35 А при 230 В AC; 0,3 А при 277 В AC |
| Пусковой ток | 15 А, длительность 310 мкс, измерено на уровне 50% Ipeak при 230 В AC, согласно NEMA 410 |
| Максимальное количество блоков на автоматический выключатель 16 А | 25 шт. для автомата типа B / 36 шт. для автомата типа C при 230 В AC |
| Ток утечки | <0,75 мА при 277 В AC |
| Потребление в режиме ожидания | <0,5 Вт, при отключенном диммировании |
Функции диммирования
| Параметр | Значение |
| Тип диммирования | 3 в 1 |
| Методы управления | 0...10 В DC, ШИМ-сигнал 10 В, сопротивление |
| Ток от источника по цепи диммирования | 100 мкА, типовое значение |
| Минимальный уровень диммирования | около 8% |
| Особенность при 0% управления | Выходной ток может снижаться до 0% при входе диммирования около 0 кОм или 0 В DC, либо при ШИМ 10 В с коэффициентом заполнения 0% |
| Рекомендуемое подключение | Рекомендуется прямое подключение к светодиодам; не предназначен для применения с дополнительными драйверами |
| Ограничение подключения | DIM- нельзя соединять с Vo- |
| Диапазон частоты ШИМ-входа диммирования | 300 Гц...3 кГц |
| Диапазон сопротивления для диммирования | 0...100 кОм |
Защитные функции
| Параметр | Значение |
| Защита от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перегрева | Для вариантов Blank и B: снижение до минимального уровня выхода, автоматическое восстановление после устранения причины перегрева |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура корпуса | -25...+90°C |
| Максимальная температура корпуса | 90°C |
| Рабочая влажность | 20...90% относительной влажности, без конденсации |
| Температура хранения | -40...+80°C |
| Влажность при хранении | 10...95% относительной влажности |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...50°C |
| Вибрация | 10...500 Гц, 2G, 10 мин на цикл, 60 мин по осям X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | UL8750 Class P; CSA C22.2 No. 250.13-12; BS EN/EN61347-1; BS EN/EN61347-2-13, приложение J для аварийных установок при входе 176...280 В DC; BS EN/EN62384; BIS IS15885 (Part2/Sec13); GB/T19510.1; GB/T19510.213; EAC TP TC 004; конструкция с учетом AS/NZS 61347-1 и AS/NZS 61347-2-13 |
| Испытательное напряжение изоляции | Вход-выход: 3,75 кВ AC |
| Сопротивление изоляции | Вход-выход: более 100 МОм / 500 В DC / 25°C / 70% RH |
| Показатели мерцания | PstLM ≤ 1, SVM ≤ 0,4 |
Электромагнитная эмиссия
| Параметр | Стандарт | Уровень / примечание |
| Кондуктивные помехи | BS EN/EN55015, CISPR15, GB/T 17743 | Соответствует |
| Излучаемые помехи | BS EN/EN55015, CISPR15, GB/T 17743 | Соответствует |
| Гармонический ток | BS EN/EN61000-3-2, GB17625.1 | Класс C при нагрузке не менее 60% |
| Фликер по сети | BS EN/EN61000-3-3 | Соответствует |
Помехоустойчивость
| Параметр | Стандарт | Уровень / примечание |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ при контакте |
| Радиочастотное облучение | BS EN/EN61000-4-3 | Уровень 2 |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 2 |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 3, 1 кВ линия-линия |
| Кондуктивные ВЧ-помехи | BS EN/EN61000-4-6 | Уровень 2 |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8 | Уровень 2 |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | 70% остаточного напряжения в течение 10 периодов, 0% остаточного напряжения в течение 0,5 периода |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 4130,5 тыс. ч минимум по Telcordia SR-332 (Bellcore); 317,7 тыс. ч минимум по MIL-HDBK-217F при 25°C |
| Габаритные размеры | 176 × 45 × 32 мм |
| Масса | 0,39 кг |
| Упаковка | 40 шт., 16,6 кг, 0,61 куб. фута для серии XLC-60-S |
Механическое исполнение и выводы

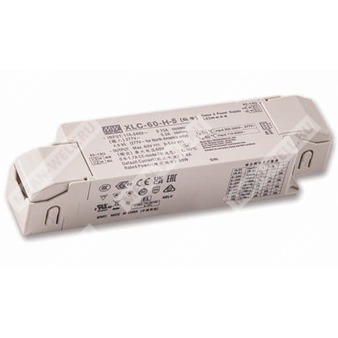

XLC-60-H-BS относится к серии XLC-60-S в независимом исполнении. Для H-type предусмотрен DIP-переключатель выбора тока. Корпус имеет размеры 176 × 45 × 32 мм.
| Клеммная колодка | Номер вывода | Назначение |
| TB1 | 1 | AC/N |
| TB1 | 2 | AC/L |
| TB2 | 1 | +V |
| TB2 | 2 | -V |
| TB2 | 3 | DIM+ |
| TB2 | 4 | DIM- |
| Параметр монтажа | Значение |
| Длина зачистки TB1 | 8...9 мм |
| Сечение проводников TB1 | 0,75...1,5 мм² |
| Длина зачистки TB2 | 8...9 мм |
| Сечение проводников TB2 | 0,5...1,5 мм² |
| Расстояние между крепежными отверстиями | 128 мм |
| Диаметр крепежных отверстий | 2 × 3,6 мм |
Примечания
- Все параметры, если не указано иное, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- При пониженном входном напряжении может потребоваться снижение нагрузки.
- Время запуска измеряется при первом холодном включении. Повторные включения и выключения могут приводить к увеличению времени запуска.
- Пульсации тока измеряются в диапазоне 50...100% от максимального напряжения при номинальной мощности.
- Потребление в режиме ожидания измеряется при 230 В AC.
- Драйвер рассматривается как компонент, работающий в составе конечного оборудования. Электромагнитная совместимость конечного изделия зависит от полной установки и должна подтверждаться изготовителем конечного оборудования.
- При высоте эксплуатации свыше 2000 м для безвентиляторных моделей требуется температурное снижение 3,5°C на каждые 1000 м.
- Для соответствия актуальным требованиям ErP драйвер допускается применять только после выключателя, без постоянного подключения к сети.
- Показатели мерцания измерены при полной нагрузке с источником света, предоставленным производителем.
- Для серии XLC-S маркировка RCM указывается на добровольной основе. Независимый светодиодный ПРА без классификации IC не предназначен для жилых установок.
- Типовой срок службы серии составляет 50000 часов при температуре корпуса, в особенности в точке tc, около 75°C или ниже.
- Для H-type в режиме холостого хода выход работает в режиме hiccup.
- Типовой КПД для H-type измерен при установке 1050 мА и выходном напряжении 54 В.
- Из-за требований по времени включения и прерывания питания в DALI данный комментарий относится к DALI-исполнениям; для варианта B не применяется.

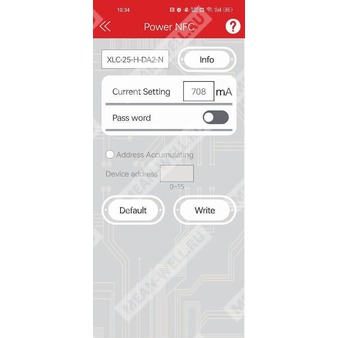

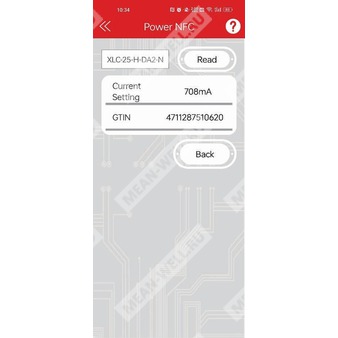

- NFC-настройка тока доступна только для H-type в вариантах с индексом N; для партномера XLC-60-H-BS используется настройка DIP-переключателем.
