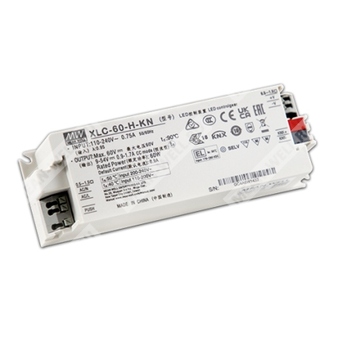

XLC-60-H-KN — светодиодный драйвер постоянной мощности 60 Вт с интерфейсом KNX для систем интеллектуального управления освещением.
Расшифровка партномера
| Обозначение | Расшифровка |
| XLC | Серия светодиодных драйверов Mean Well с постоянной мощностью и поддержкой функций управления освещением |
| 60 | Номинальная мощность 60 Вт |
| H | Вариант с повышенным выходным напряжением, рассчитанный на диапазон постоянного тока 0,9–1,7 А при рабочем напряжении 9–54 В |
| KN | Встроенный интерфейс KNX |
Назначение и особенности
XLC-60-H-KN представляет собой светодиодный источник питания постоянной мощности для профессиональных светотехнических систем. Устройство работает от сети переменного тока и обеспечивает стабилизированный выход в режиме постоянной мощности с выбором выходного тока через базу данных ETS. Наличие встроенного интерфейса KNX позволяет применять изделие в системах цифрового управления освещением без использования отдельного KNX-DALI-шлюза.
Источник питания выполнен в пластиковом корпусе с защитным классом II и коррекцией коэффициента мощности. Серия рассчитана на бесконтактную эксплуатацию в условиях свободной конвекции воздуха, поддерживает функции аварийного освещения, обратной связи по мощности и энергии, а также различные сценарии диммирования и автоматизации.
Области применения
- Встраиваемые светильники
- Светильники downlight
- Панельные светильники
- Коммерческое освещение
- Декоративное освещение
- Цифровое освещение KNX
Таблица параметров: выход
| Параметр | Значение |
| Режим выхода | Постоянная мощность |
| Напряжение холостого хода | 60 В |
| Ток по умолчанию | 900 мА |
| Диапазон регулировки тока | 0,9–1,7 А |
| Диапазон постоянного тока | 9–54 В |
| Номинальная мощность | 60 Вт |
| Пульсации тока | <4% |
| Допуск по току | ±5% |
| Диапазон диммирования | 0–100% |
| Время запуска и нарастания | 800 мс, 100 мс при 230 В AC; 1000 мс, 100 мс при 115 В AC |
Таблица параметров: вход
| Параметр | Значение |
| Диапазон входного напряжения | 100–305 В AC; 155–400 В DC |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности | PF ≥ 0,95 при 115 В AC; PF ≥ 0,95 при 230 В AC; PF ≥ 0,9 при 277 В AC, полная нагрузка |
| Коэффициент нелинейных искажений | THD < 20% при нагрузке ≥60% и 230 В AC; THD < 20% при нагрузке ≥75% и 277 В AC; THD < 10% при 100% нагрузке и 230 В AC |
| Типовой КПД | 90% |
| Входной ток | 0,75 А при 115 В AC; 0,35 А при 230 В AC; 0,3 А при 277 В AC |
| Пусковой ток | 15 А, холодный старт, twidth = 310 мкс, измерено при 50% Ipeak на 230 В AC; соответствует NEMA 410 |
| Максимальное число устройств на автомате 16 А | 25 шт. для автомата типа B; 36 шт. для автомата типа C при 230 В AC |
| Ток утечки | <0,75 мА при 277 В AC |
| Потребление в режиме ожидания | <0,5 Вт при выключенном диммировании |
Таблица параметров: защита
| Параметр | Значение |
| Защита от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перегрева | Срабатывание с понижение нагрузки: стадия 1 — до 75%; стадия 2 — до 50%; автоматическое восстановление после устранения неисправности |
Таблица параметров: условия эксплуатации
| Параметр | Значение |
| Рабочая температура | Tcase = -25…+90 °C |
| Максимальная температура корпуса | 90 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C; 10–95% RH |
| Температурный коэффициент | ±0,03%/°C, в диапазоне 0…50 °C |
| Вибрация | 10–500 Гц, 2 G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Таблица параметров: безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, приложение J, пригоден для аварийных установок при DC 176–280 В; BS EN/EN62384; GB/T19510.1; GB/T19510.213; EAC TP TC 004; проектирование по AS/NZS 61347-1 и AS/NZS 61347-2-13 |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: >100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия по ЭМС | BS EN/EN55015 (CISPR15), GB/T 17743; BS EN/EN61000-3-2, GB17625.1; BS EN/EN61000-3-3 |
| Помехоустойчивость по ЭМС | BS EN/EN61000-4-2; BS EN/EN61000-4-3; BS EN/EN61000-4-4; BS EN/EN61000-4-5; BS EN/EN61000-4-6; BS EN/EN61000-4-8; BS EN/EN61000-4-11 |
| Уровни испытаний ЭМС | ESD: уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт; излучаемая помехоустойчивость: уровень 2; EFT/Burst: уровень 2; Surge: уровень 3, 1 кВ линия-линия; проводимая помехоустойчивость: уровень 2; магнитное поле: уровень 2; провалы и прерывания напряжения: 70% остаточного напряжения в течение 10 периодов, 0% остаточного напряжения в течение 0,5 периода |
| Пульсации света | PstLM ≤ 1, SVM ≤ 0,4 |
| Протокол KNX | Встроенный KNX/EIB, поддержка защиты данных KNX |
Таблица параметров: дополнительные сведения
| Параметр | Значение |
| MTBF | 4130,5 тыс. ч минимум по Telcordia SR-332 (Bellcore); 317,7 тыс. ч минимум по MIL-HDBK-217F (25 °C) |

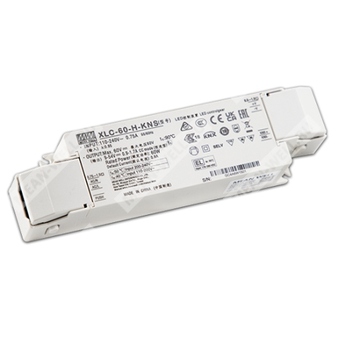

| Масса и упаковка | 0,28 кг; 40 шт. / 12,1 кг / 0,48 куб. фута для исполнения без strain-relief; 0,31 кг; 40 шт. / 13,1 кг / 0,61 куб. фута для исполнения S-type |
| Габариты | 176 × 45 × 32 мм; 136 × 45 × 32 мм (Д × Ш × В) |
| Функции | Часы работы, обратная связь по потреблению мощности, обратная связь по энергии, выбор линейной характеристики и лога, сценарии и автоматические функции, измерение температуры, CLO, предупреждение о ресурсе, счётчик часов, Push Dim, мониторинг AC |
Расшифровка таблицы постоянной мощности
Устройство относится к многосекционным драйверам постоянной мощности, где допустимая комбинация выходного напряжения и тока выбирается через базу данных ETS. Для модели XLC-60-H-KN из документа приведены следующие рабочие точки:
| Выходное напряжение | Выходной ток |
| 9–54 В | 900 мА (по умолчанию) |
| 9–54 В | 950 мА |
| 9–54 В | 1000 мА |
| 9–54 В | 1050 мА |
| 9–54 В | 1100 мА |
| 9–52 В | 1150 мА |
| 9–50 В | 1200 мА |
| 9–48 В | 1250 мА |
| 9–46 В | 1300 мА |
| 9–45 В | 1350 мА |
| 9–43 В | 1400 мА |
| 9–41 В | 1450 мА |
| 9–40 В | 1500 мА |
| 9–39 В | 1550 мА |
| 9–38 В | 1600 мА |
| 9–37 В | 1650 мА |
| 9–36 В | 1700 мА |
Функции KNX и диммирования
Интерфейс KNX реализован встроенно и подключается к шине через клеммы KNX+ и KNX-. Для работы используется прикладная программа, загружаемая через ETS или через онлайн-каталоги Mean Well. Поддерживаются: выбор модели, поведение при подаче питания шины, базовые настройки, ступенчатое освещение, функция переключения, относительное и абсолютное диммирование, выдача отчётов о значении диммирования, состоянии включения/выключения и неисправности лампы, блокировка, сцены 1–32, счётчик часов работы, постоянный световой поток, предупреждение о конце ресурса, обратная связь по напряжению, току, мощности и энергии, измерение температуры, циклическая передача температуры, плавное диммирование по времени, коррекция по измеренному значению освещённости, функции Push Dim и мониторинга AC.
Подключение Push Dim и мониторинг AC/DC
Для функции Push Dim или мониторинга входного напряжения AC/DC используются первичные цепи. Максимальная длина кабеля между кнопкой и драйвером составляет 20 м. Механическая кнопка подключается только между клеммой PUSH и клеммой AC/L; подключение к AC/N не обеспечивает корректную работу. При локальной настройке Push Dim одновременно могут работать до 10 драйверов при использовании одной общей кнопки. При независимой настройке через ETS количество устройств определяется проектом и групповой адресацией.
При использовании мониторинга AC/DC шина KNX должна быть подключена. В этом режиме устройство может использоваться для аварийного освещения.
Примечания
| № | Содержание |
| 1 | Все параметры, явно не оговорённые иначе, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25 °C. |
| 2 | На выходе при отсутствии нагрузки возникают прерывистые импульсы hiccup. |
| 3 | См. раздел «Методы питания светодиодного модуля». |
| 4 | При низком входном напряжении может потребоваться снижение нагрузки. |
| 5 | Пульсации тока измеряются при 50–100% от максимального напряжения при номинальной передаче мощности. |
| 6 | Время установки измеряется при первом холодном пуске; повторные включения/выключения могут увеличить это время. |
| 7 | КПД измерен при 1050 мА / 54 В, заданных базой данных ETS. |
| 8 | Потребление в режиме ожидания измерено при 230 В AC. |
| 9 | Пульсация света измерена при полной нагрузке с источником света, предоставленным Mean Well. |
| 10 | Драйвер рассматривается как компонент, работающий совместно с конечным оборудованием; итоговые ЭМС-характеристики зависят от полной установки. |
| 11 | Для серии XLC-S RCM носит добровольный характер. Для серии XLC (кроме -S) RCM носит добровольный характер и соответствует применимым стандартам IEC или AS/NZS в соответствии с AS/NZS 4417.1. |
| 12 | Снижение температуры окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м. |
| 13 | Серия соответствует типичному ресурсу 50000 часов при температуре корпуса, особенно в контрольной точке tc, около 75 °C или ниже. |
| 14 | За дополнительной информацией следует обращаться в отдел продаж Mean Well. |
Указанные данные относятся к модели XLC-60-H-KN с встроенным интерфейсом KNX и постоянной мощностью 60 Вт, предназначенной для профессиональных светотехнических применений.
