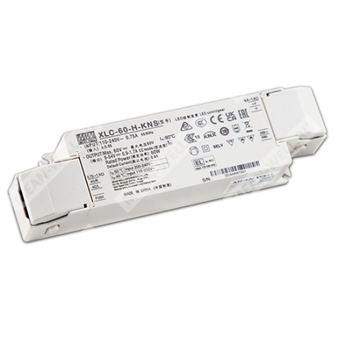

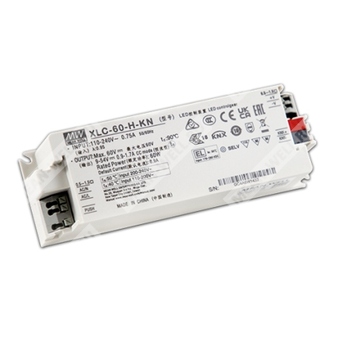

XLC-60-H-KNS - светодиодный драйвер постоянной мощности на 60 Вт с интерфейсом KNX для систем управления освещением.
Расшифровка партномера
| Обозначение | Расшифровка |
| XLC | Серия источников питания для светодиодов с постоянной мощностью |
| 60 | Номинальная мощность 60 Вт |
| H | Модель с номинальным выходным напряжением высокого уровня |
| KN | Встроенный интерфейс KNX |
| S | Исполнение с strain-relief, независимый тип |
Назначение
Изделие предназначено для питания светодиодных нагрузок в составе профессиональных систем освещения, где требуется постоянная мощность, широкая регулировка выходного тока, интеграция по KNX и поддержка функций диммирования, мониторинга и аварийного освещения.
Особенности
- Режим выхода с постоянной мощностью, с выбором нескольких ступеней через базу данных ETS.
- Пластиковый корпус, класс II, схема коррекции коэффициента мощности.
- Отсутствие заметного мерцания, соответствие требованиям директивы CE ErP.
- Потребление в режиме ожидания менее 0,5 Вт.
- Поддержка аварийного освещения.
- Интерфейс KNX/EIB с поддержкой защиты данных KNX.
- Минимальный уровень диммирования 0,5 %.
- Поддержка функций: наработка, потребление мощности, обратная связь по логарифмической и линейной кривой и др.
Применение
- Встраиваемые светильники.
- Даунлайты.
- Панельные светильники.
- Коммерческое освещение.
- Декоративное освещение.
- Цифровые KNX-системы освещения.
Описание
XLC-60-H-KNS представляет собой светодиодный драйвер мощностью 60 Вт с режимом постоянной мощности. Устройство работает от сети переменного тока 100…305 В и обеспечивает выходной ток в диапазоне 900…1700 мА, выбираемый через базу данных ETS и интеграцию с KNX. Наличие встроенного интерфейса KNX позволяет отказаться от использования внешнего KNX-DALI шлюза.
Благодаря высокому КПД, достигающему 90 %, изделие пригодно для эксплуатации в условиях естественной конвекции при температуре корпуса от −25 до +90 °C. Конструкция и схемотехника выполнены с учетом актуальных требований безопасности, что обеспечивает гибкость применения в светодиодных системах освещения.
Расшифровка основных параметров
| Параметр | Значение |
| Тип изделия | Светодиодный драйвер постоянной мощности |
| Серия | XLC-60-KN |
| Исполнение | Независимый тип с strain-relief |
| Интерфейс управления | KNX |
| Номинальная мощность | 60 Вт |
| Номинальный выходной ток по умолчанию | 900 мА |
| Диапазон настройки выходного тока | 0,9…1,7 А |
| Диапазон постоянного тока | 9…54 В |
| Выходное напряжение холостого хода | 60 В |
Выход
| Параметр | Значение |
| Выходное напряжение холостого хода | 60 В |
| Номинальный ток по умолчанию | 900 мА |
| Диапазон регулировки тока | 0,9…1,7 А |
| Область постоянного тока | 9…54 В |
| Номинальная мощность | 60 Вт |
| Пульсации тока | < 4 % |
| Допуск по току | ±5 % |
| Диапазон диммирования | 0…100 % |
| Время запуска и нарастания | 800 мс, 100 мс / 230 В AC; 1000 мс, 100 мс / 115 В AC |
Вход
| Параметр | Значение |
| Диапазон напряжения | 100…305 В AC; 155…400 В DC |
| Диапазон частоты | 47…63 Гц |
| Коэффициент мощности | PF ≥ 0,95 / 115 В AC; PF ≥ 0,95 / 230 В AC; PF ≥ 0,9 / 277 В AC при полной нагрузке |
| Полные гармонические искажения | THD < 20 % при нагрузке ≥ 60 % / 230 В AC; THD < 20 % при нагрузке ≥ 75 % / 277 В AC; THD < 10 % при 100 % нагрузке / 230 В AC |
| КПД | 90 % |
| Входной ток | 0,75 А / 115 В AC; 0,35 А / 230 В AC; 0,3 А / 277 В AC |
| Пусковой ток | 15 А, холодный старт, импульс 310 мкс, измерение при 50 % Ipeak, 230 В AC |
| Допустимое количество блоков питания на автоматическом выключателе 16 А | 25 шт. для типа B; 36 шт. для типа C при 230 В AC |
| Ток утечки | < 0,75 мА / 277 В AC |
| Потребление в режиме ожидания | < 0,5 Вт при выключенном диммировании |
Защита
| Параметр | Значение |
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перегрев | Stage 1: снижение нагрузки до 75 %; Stage 2: снижение нагрузки до 50 %; автоматическое восстановление после устранения неисправности |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | Tcase = −25…+90 °C |
| Максимальная температура корпуса | 90 °C |
| Рабочая влажность | 20…90 % RH, без конденсации |
| Температура и влажность хранения | −40…+80 °C, 10…95 % RH |
| Температурный коэффициент | ±0,03 %/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Сопротивление изоляции | I/P-O/P: >100 МОм / 500 В DC / 25 °C / 70 % RH |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC |
| Стандарты безопасности | ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 (EL) appendix J suitable for emergency installations (DC input 176…280 VDC); BS EN/EN62384, GB/T19510.1, GB/T19510.213, EAC TP TC 004 approved; design refer to AS/NZS 61347-1, AS/NZS 61347-2-13 |
| Эмиссия ЭМС | BS EN/EN55015 (CISPR15), GB/T 17743 |
| Помехоустойчивость ЭМС | BS EN/EN61547 |
Параметры ЭМС-устойчивости
| Вид испытания | Стандарт | Уровень / примечание |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Радиополе | BS EN/EN61000-4-3 | Уровень 2 |
| Быстрые переходные процессы / Burst | BS EN/EN61000-4-4 | Уровень 2 |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 3, 1 кВ линия-линия |
| Проводимые помехи | BS EN/EN61000-4-6 | Уровень 2 |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 2 |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | 70 % остаточного напряжения на 10 периодов, 0 % остаточного напряжения на 0,5 периода |
| Гармонические составляющие | BS EN/EN61000-3-2, GB17625.1 | Класс C при нагрузке ≥ 60 % |
| Фликер напряжения | BS EN/EN61000-3-3 | --- |
Функции
- Диммирование через KNX.
- Обратная связь по напряжению, току и мощности.
- Обратная связь по энергии.
- Измерение температуры.
- Счетчик наработки.
- Функция постоянного светового потока.
- Предупреждение о сроке службы.
- Автодиммирование по времени.
- Коррекция по измеренному значению освещенности.
- Функции Push Dim и мониторинга AC.
- Сохранение сцен 1…32.
- Логарифмическая и линейная кривая обратной связи.
Константный световой поток
Режим CLO поддерживает стабилизацию светового потока во времени за счет изменения потребляемой мощности. Это уменьшает падение освещенности в течение срока службы и повышает энергоэффективность системы.
Параметры конфигурирования
| Раздел | Возможности |
| Настройка устройства | Выбор модели; поведение шины при включении питания |
| Параметры | Базовые настройки; обычный диммер; лестничное освещение; функция переключения; относительное диммирование; абсолютное диммирование; обратная связь; блокировка |
| Сцены | Сцены 1…32 |
| Автоматические функции | Рабочие часы, CLO, предупреждение о ресурсе |
| Потребление | Обратная связь по напряжению, току, мощности и энергии |
| Измерение температуры | Задание температуры аварии; циклическая передача отчета о температуре |
| Автодиммирование во времени | Опциональное плавное диммирование |
| Корректирующая характеристика | Коррекция по измеренному значению освещенности |
| Порт Push Dim | AC monitor; automatic function 1…4; Push Dim; выбор уровня тока; счет наработки; обучение сцен |
Константная мощность и рабочая область
| Выходной ток | Диапазон выходного напряжения |
| 900 мА | 9…54 В |
| 950 мА | 9…54 В |
| 1000 мА | 9…54 В |
| 1050 мА | 9…54 В |
| 1100 мА | 9…54 В |
| 1150 мА | 9…52 В |
| 1200 мА | 9…50 В |
| 1250 мА | 9…48 В |
| 1300 мА | 9…46 В |
| 1350 мА | 9…45 В |
| 1400 мА | 9…43 В |
| 1450 мА | 9…41 В |
| 1500 мА | 9…40 В |
| 1550 мА | 9…39 В |
| 1600 мА | 9…38 В |
| 1650 мА | 9…37 В |
| 1700 мА | 9…36 В |
MTBF
| Методика | Значение |
| Telcordia SR-332 (Bellcore) | 4130,5 тыс. ч минимум |
| MIL-HDBK-217F (25 °C) | 317,7 тыс. ч минимум |
Размеры
| Исполнение | Габариты, Д×Ш×В |
| Встроенный тип | 136 × 45 × 32 мм |
| Независимый тип | 176 × 45 × 32 мм |
Упаковка
| Исполнение | Масса | Количество в коробке | Масса брутто | Объем |
| Встроенный тип без strain-relief | 0,28 кг | 40 шт. | 12,1 кг | 0,48 куб. фута |
| Независимый тип с strain-relief | 0,31 кг | 40 шт. | 13,1 кг | 0,61 куб. фута |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- При работе без нагрузки выход переходит в режим hiccup.
- См. раздел «Способы управления LED-модулем».
- При низком входном напряжении может потребоваться снижение нагрузки; см. раздел «Статическая характеристика».
- Пульсации тока измеряются при 50…100 % максимального напряжения под номинальной передаваемой мощностью.
- Время запуска измерено при первом холодном старте; многократные включения/выключения могут увеличивать время запуска.
- КПД измерен при 1050 мА / 54 В, заданных через базу данных ETS.
- Потребление в режиме ожидания измерено при 230 В AC.
- Фликер измерен при полной нагрузке с источником света, предоставленным Mean Well.
- Драйвер рассматривается как компонент, работающий в составе конечного изделия; ЭМС-показатели зависят от полной установки, поэтому конечный производитель должен повторно подтвердить соответствие ЭМС на уровне готового изделия.
- Для серии XLC-S RCM является добровольной основой; для XLC (кроме -S) RCM является добровольной основой и соответствует IEC или AS/NZS стандартам согласно AS/NZS 4417.1.
- Снижение допустимой температуры окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
- Типичный ресурс серии составляет 50000 часов при Tcase, особенно в точке Tc, около 75 °C или ниже.
- Для получения дополнительной информации следует обращаться в отдел продаж Mean Well.
