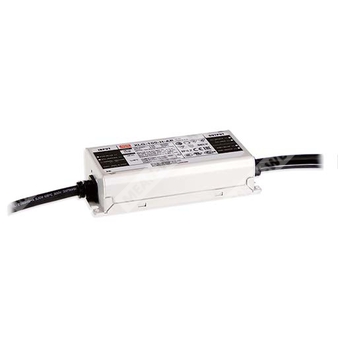

XLG-100-12-A - светодиодный AC/DC драйвер 100 Вт с выходом 12 В и регулируемым выходным током для промышленного освещения.
Назначение и общие сведения
Серия XLG-100 представляет собой светодиодные AC/DC драйверы мощностью 100 Вт, работающие в режиме постоянной мощности. Модель XLG-100-12-A относится к версии с номинальным выходным напряжением 12 В и типом A, у которого выходной ток регулируется встроенным потенциометром. Устройство рассчитано на питание светодиодных нагрузок в диапазоне сетевого напряжения 100–305 В AC и предназначено для эксплуатации в системах наружного и внутреннего освещения с повышенными требованиями к надежности и электробезопасности.
Расшифровка партномера
| Элемент обозначения | Расшифровка |
| XLG | Серия светодиодных AC/DC драйверов Mean Well |
| 100 | Номинальная мощность 100 Вт |
| 12 | Номинальное выходное напряжение 12 В |
| A | Тип с регулировкой выходного тока встроенным потенциометром |
Особенности
- Широкий диапазон входного напряжения: 100–305 В AC.
- Работа в режиме постоянной мощности.
- Выходная мощность 100 Вт.
- Металлический корпус с уровнем защиты IP67, пригодный для наружной установки.
- Класс электробезопасности I.
- Выходной ток регулируется встроенным потенциометром.
- Функции защиты: от перенапряжения, короткого замыкания, перегрузки по току, перегрева.
- Высокая эффективность, до 92% тип.
- Безвентиляторное исполнение.
- Соответствие актуальным требованиям IEC61347/GB19510.1 и UL8750.
- Срок службы более 50 000 часов при температуре корпуса tc около 80 °C или ниже.
Области применения
- Освещение небоскребов.
- Уличное освещение.
- Прожекторное освещение.
- Сценическое освещение.
- Рыбопромысловое освещение.
- Фитосвет и садоводческое освещение.
- Освещение бухт и промышленных зон.
- Источник питания для DMX-систем.
- Применение в светильниках для класса I, Division 2, в исполнении Type HL.
Описание
Серия XLG-100 — это 100-ваттный светодиодный AC/DC драйвер с режимом постоянной мощности. Устройство работает от сети переменного тока 100–305 В и выпускается в исполнениях с различными номинальными токами в диапазоне от 700 мА до 8000 мА. Благодаря КПД до 92% и безвентиляторной конструкции вся серия может работать в диапазоне температуры корпуса от -40 °C до +90 °C при естественной конвекции. Металлический корпус и степень защиты IP67 позволяют использовать изделие как в помещениях, так и на улице. Выходная и цепь диммирования выполнены с гальванической развязкой, что повышает безопасность при монтаже и эксплуатации.
Для версии A доступна регулировка выходного тока встроенным потенциометром. Для 12- и 24-вольтовых исполнений характерно наличие режима постоянного напряжения и постоянной мощности в зависимости от конфигурации нагрузки. Модель XLG-100-12-A поддерживает режим постоянной мощности в рабочем диапазоне тока и напряжения, определяемом таблицей характеристик.
Таблица расшифровки параметров модели XLG-100-12-A
| Параметр | Значение |
| Модель | XLG-100-12-A |
| Номинальное выходное напряжение | 12 В |
| Тип исполнения | A |
| Функциональный признак типа A | Регулировка выходного тока встроенным потенциометром |
| Номинальная мощность | 100 Вт |
Электрические параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В |
| Диапазон режима постоянного тока | 8.4–12 В |
| Номинальный выходной ток | 8 А |
| Номинальная выходная мощность | 96 Вт |
| Диапазон регулировки тока | 4–8 А |
| Допуск по выходному напряжению | ±3.0% |
| Стабилизация по линии | ±0.5% |
| Стабилизация по нагрузке | ±2% |
| Пульсации и шум | 150 мВ п-п |
| КПД тип. | 92% |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 100–305 В AC, 142–431 В DC |
| Частота сети | 47–63 Гц |
| Коэффициент мощности | PF ≥ 0.97 при 115 В AC, PF ≥ 0.95 при 230 В AC, PF ≥ 0.92 при 277 В AC, при полной нагрузке |
| Потребляемый ток | 1.1 А / 115 В AC, 0.5 А / 230 В AC, 0.42 А / 277 В AC |
| Пусковой ток | 50 А тип. при 230 В AC, ширина импульса 300 мкс, измерение на 50% Ipeak, по NEMA 410 |
| Ток утечки | <0.75 мА / 277 В AC |
| Потребление на холостом ходу | <0.5 Вт для стандартной версии |
| Потребление в режиме ожидания | <0.5 Вт для версии AB при выключенном диммировании |
Защитные функции
| Параметр | Значение |
| Перегрузка по току | 110–160% для CV-типа, 95–108% для других типов |
| Короткое замыкание | CV-типа: режим hiccup; прочие типы: hiccup или ограничение постоянным током; автоматическое восстановление после устранения аварии |
| Перенапряжение на выходе | 13.5–18 В |
| Перегрев | Отключение выходного напряжения с последующим повторным включением для восстановления |
| Перенапряжение на входе | Может выдерживать 440 В AC в течение 48 часов; для серии XLG-100I |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура корпуса | -40…+90 °C |
| Температура корпуса, максимальная | +90 °C |
| Относительная влажность при работе | 20–95% RH, без конденсации |
| Температура хранения | -40…+80 °C |
| Влажность хранения | 10–95% RH |
| Температурный коэффициент | ±0.03%/°C (0…60 °C) |
| Вибрация | 10–500 Гц, 5G, 12 мин./цикл, по осям X, Y, Z, период 72 мин. |
Электромагнитная совместимость
| Параметр | Значение |
| Стандарты излучаемых помех | BS EN/EN55015 (CISPR15), GB/T 17743 |
| Гармонические токи | BS EN/EN61000-3-2, GB17625.1 |
| Мерцание напряжения | BS EN/EN61000-3-3 |
| Устойчивость к ЭСР | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Устойчивость к радиочастотному полю | Уровень 3 |
| Устойчивость к EFT/Burst | Уровень 3 |
| Устойчивость к импульсным перенапряжениям | 4 кВ line-line, 6 кВ line-earth, опция 6K/10K |
| Устойчивость к наведенным помехам | Уровень 3 |
| Устойчивость к магнитному полю | Уровень 4 |
| Устойчивость к провалам и прерываниям напряжения | >95% провал 0.5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3.75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1.5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Габаритные размеры и масса
| Параметр | Значение |
| Габаритные размеры | 140 × 63 × 32 мм |
| Масса | 0.58 кг |
Надежность и ресурс
| Параметр | Значение |
| MTBF | 2782.6 тыс. часов минимум по Telcordia SR-332 (Bellcore); 276.4 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
Подключение и конструктив
Для версии A применяются следующие проводники:
- AC/L — коричневый.
- AC/N — синий.
- FG — зелено-желтый.
- V+ — красный.
- V- — черный.
Для исполнения A указаны проводники входа переменного тока SJOW 17AWG × 3C и H05RN-F 3 × 1.0 мм², а также выходные проводники SJOW 17AWG × 2C, H05RN-F 2 × 1.0 мм² и SJOW 14AWG × 2C для 12 В.
Упаковка
| Параметр | Значение |
| Упаковка | 24 шт. в коробке, 15 кг, 0.85 куб. фут. |
Дополнительные сведения
- Тип HL допускается для применения в классе I, Division 2.
- Серия соответствует UL Class P.
- Для версии 12 В и 24 В указаны модели без типа AB; исполнение A относится к регулируемой версии.
- Для 12 В и 24 В моделей с типом AB требуется учитывать встроенную установку для соответствия Type HL.
Примечания
| № | Содержание |
| 1 | Все параметры, не оговоренные особо, измеряются при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C. |
| 2 | См. раздел «Способы питания светодиодного модуля». Не относится к CV-типу. |
| 3 | Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары 12" и параллельного конденсатора 0.1 мкФ и 47 мкФ. |
| 4 | Допуск включает допуск установки, стабилизацию по линии и по нагрузке. |
| 5 | При низком входном напряжении может потребоваться снижение нагрузки; см. раздел «Статическая характеристика». |
| 6 | Время включения измеряется при первом холодном старте. Повторные включения и выключения могут увеличить время запуска. |
| 7 | Для CV-типа доступны только CE/ENEC/CB; серия XLG-100I поставляется без сертификатов UL/CSA. |
| 8 | Изделие рассматривается как компонент, работающий в составе конечного оборудования; EMC-показатели должны подтверждаться на уровне конечного изделия. |
| 9 | При высоте эксплуатации более 2000 м требуется снижение температуры окружающей среды: 3.5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором. |
| 10 | См. заявление о гарантии на веб-сайте MEAN WELL. |
| 11 | Типичный ресурс более 50 000 часов достигается при температуре tc, особенно в точке tc (или TMP по DLC), около 80 °C или ниже. |
| 12 | Продукция, поставляемая из региона Америки, может не иметь логотипов PSE/CCC/BIS/KC. |
| 13 | Перед применением необходимо ознакомиться с руководством пользователя по монтажу и требованиям к влагозащите. |
| 14 | Для соответствия актуальному ErP-правилу светильник должен использоваться через выключатель без постоянного подключения к сети. |
| 15 | При необходимости сертификата NOM (Мексика) требуется обратиться к представителю MEAN WELL. |
| 16 | Для типов A/AB требуется учитывать встраивание для соответствия применению Type HL. |
Сопоставление по исполнению
| Тип | Функция | Примечание |
| Blank | Io и Vo фиксированы, для жестких условий эксплуатации | По запросу |
| A | Io регулируется встроенным потенциометром | В наличии |
| AB | Io регулируется встроенным потенциометром и 3-в-1 диммированием | В наличии |
| CV | Только постоянное напряжение, только для моделей 12 В и 24 В; Io и Vo фиксированы | По запросу |
