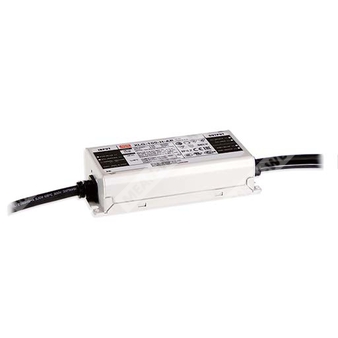

XLG-100-24-A - светодиодный AC/DC-драйвер 100 Вт для питания светодиодных светильников с выходом 24 В и регулировкой тока.
XLG-100-24-A — это импульсный светодиодный источник питания серии XLG-100 с режимом постоянной мощности, предназначенный для построения LED-систем промышленного и наружного освещения. Компонент работает от универсальной сети 100…305 В AC, имеет номинальную выходную мощность 100 Вт, фиксированное выходное напряжение 24 В и регулируемый выходной ток в пределах, предусмотренных исполнением серии. Исполнение A предусматривает настройку выходного тока с помощью встроенного потенциометра.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| XLG | Серия светодиодных AC/DC-драйверов Mean Well XLG |
| 100 | Номинальная мощность 100 Вт |
| 24 | Номинальное выходное напряжение 24 В |
| A | Исполнение с регулировкой выходного тока встроенным потенциометром |
Краткое назначение и особенности
Драйвер предназначен для питания светодиодных модулей в режимах, близких к постоянному току, с сохранением высокой эффективности и устойчивости к внешним воздействиям. Металлический корпус с классом защиты IP67 допускает применение в условиях наружной установки. Серия рассчитана на работу в широком диапазоне входных напряжений и соответствует требованиям по электромагнитной совместимости и безопасности, применимым к источникам питания для светильников.
Особенности
- Широкий диапазон входного напряжения: 100…305 В AC.
- Режим постоянной мощности в диапазоне 70…100% нагрузки.
- Выход 24 В, номинальная мощность 100 Вт.
- Исполнение A: регулировка выходного тока встроенным потенциометром.
- Металлический корпус с защитой IP67.
- Подходит для применения вне помещений.
- Функции защиты: от перегрузки по напряжению, короткого замыкания, перегрузки по току, перегрева.
- Соответствие UL Class P.
- Средний срок службы: более 50 000 часов.
Применение
- освещение небоскрёбов;
- уличное освещение;
- прожекторное освещение;
- сценическое освещение;
- освещение для рыболовства;
- светильники для растениеводства и садоводства;
- освещение промышленных и наружных объектов;
- источник питания для систем DMX;
- применение в изделиях класса I, категория Division 2 для исполнения Type HL.
Описание
Серия XLG-100 представляет собой линейку светодиодных AC/DC-драйверов мощностью 100 Вт с режимом постоянной мощности. Для исполнения XLG-100-24-A предусмотрено фиксированное выходное напряжение 24 В и регулировка выходного тока в пределах, допускаемых таблицей спецификации. Драйвер работает от сети переменного тока 100…305 В и обеспечивает высокий КПД, достигающий 92%. Безвентиляторная конструкция позволяет эксплуатировать устройство при свободной конвекции воздуха. Комбинация металлического корпуса и уровня защиты IP67 делает изделие пригодным для установки в суровых условиях, включая наружные светотехнические системы.
В выходной части и цепях управления применена гальваническая развязка, что повышает безопасность конечного оборудования и пользователя при монтаже и эксплуатации. Устройство соответствует актуальным международным требованиям по безопасности светотехнических источников питания.
Основные параметры
| Параметр | Значение |
| Серия | XLG-100 |
| Исполнение | A |
| Номинальная мощность | 100 Вт |
| Номинальное выходное напряжение | 24 В |
| Тип режима | Постоянная мощность |
| Диапазон входного напряжения | 100…305 В AC / 142…431 В DC |
| Класс защиты корпуса | IP67 |
| Средняя наработка на отказ | 2782,6 тыс. ч, Telcordia SR-332; 276,4 тыс. ч, MIL-HDBK-217F (25 °C) |
| Габариты | 140 × 63 × 32 мм |
| Масса | 0,58 кг |
| Упаковка | 24 шт. / 15 кг / 0,85 куб. фута |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 100…305 В AC |
| Диапазон входного постоянного напряжения | 142…431 В DC |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент мощности | PF ≥ 0,97 при 115 В AC; PF ≥ 0,95 при 230 В AC; PF ≥ 0,92 при 277 В AC, при полной нагрузке |
| Коэффициент гармонических искажений | < 10% при нагрузке ≥ 50% для 115/230 В AC; при нагрузке ≥ 75% для 277 В AC |
| Пусковой ток | 50 А, длительность импульса 300 мкс, измерение при 50% Ipeak на 230 В AC |
| Потребляемый ток | 1,1 А / 115 В AC; 0,5 А / 230 В AC; 0,42 А / 277 В AC |
| Ток утечки | < 0,75 мА / 277 В AC |
| Количество блоков на автомат 16 А | 8 шт. для автомата типа B / 14 шт. для автомата типа C при 230 В AC |
| Потребление без нагрузки | < 0,5 Вт |
| Устойчивость к перенапряжению входа | Выдерживает 440 В AC в течение 48 часов, для серии XLG-100I |
Выход
| Параметр | Значение |
| Номинальное напряжение | 24 В |
| Диапазон постоянного тока | 2…4 А |
| Номинальный ток по умолчанию | 4 А |
| Номинальная мощность | 100 Вт |
| Диапазон постоянного тока при полной мощности | 875…2780 мА |
| Диапазон напряжения постоянного тока | 16,8…24 В |
| Диапазон регулировки тока | 2…4 А |
| Пульсации и шум | 240 мВ п-п |
| Допуск по напряжению | ±2,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±1% |
| КПД, тип. | 92% |
| Переходное время выхода на режим | 500 мс при 230 В AC; 1200 мс при 115 В AC |
| Время удержания | 12 мс при 230 В AC; 12 мс при 115 В AC |
| Диапазон постоянного тока по исполнению | 4…8 А для A-исполнения, через встроенный потенциометр |
Защита
| Параметр | Реакция |
| Перегрузка по току | 110…160% для CV-типа, 95…108% для остальных типов; режим hiccup или ограничение постоянного тока, автоматическое восстановление |
| Короткое замыкание | Режим hiccup или ограничение постоянного тока, автоматическое восстановление после устранения аварии |
| Перенапряжение | 13,5…18 В |
| Перенапряжение входа | 320…390 В AC; при превышении защитного порога выход отключается, восстановление автоматическое после снятия причины |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения питания |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура корпуса | -40…+90 °C |
| Максимальная температура корпуса | +90 °C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…60 °C |
| Вибрация | 10…500 Гц, 5G, по 12 мин./цикл, в течение 72 мин. по осям X, Y, Z |
Электромагнитная совместимость
| Параметр | Стандарт | Уровень / примечание |
| Проводимые помехи | BS EN/EN55015 (CISPR15), GB/T 17743 | --- |
| Излучаемые помехи | BS EN/EN55015 (CISPR15), GB/T 17743 | --- |
| Гармонические токи | BS EN/EN61000-3-2, GB17625.1 | Класс C при нагрузке ≥ 50% |
| Фликер напряжения | BS EN/EN61000-3-3 | --- |
Устойчивость к помехам
| Параметр | Стандарт | Уровень / примечание |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Излучаемое РЧ поле | BS EN/EN61000-4-3 | Уровень 3 |
| Быстрые переходные процессы / всплески | BS EN/EN61000-4-4 | Уровень 3 |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | 4 кВ линия-линия; 6 кВ линия-земля, опция 6K/10K |
| Проводимые РЧ помехи | BS EN/EN61000-4-6 | Уровень 3 |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8 | Уровень 4 |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов |
Стандарты безопасности
| Норматив | Статус |
| UL8750 (type HL), UL879, CSA C22.2 No. 250.13-12 | Соответствует |
| ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 independent, BS EN/EN62384 | Соответствует |
| GB19510.1, GB19510.14 | Соответствует |
| EAC TP TC 004 | Соответствует |
| J61347-1(H29), J61347-2-13(H29) | Соответствует |
| KC61347-1, KC61347-2-13 | Соответствует |
| IS15885(Part2/Sec13) | Для XLG-100I type only |
| NOM-058-SCFI-2017 | Кроме Blank type |
| IP67 approved | Соответствует |
Дополнительные сведения
| Параметр | Значение |
| MTBF | 2782,6 тыс. ч, Telcordia SR-332 (Bellcore); 276,4 тыс. ч, MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 140 × 63 × 32 мм |
| Масса | 0,58 кг |
| Упаковка | 24 шт. / 15 кг / 0,85 куб. фута |
Примечания
- Если не указано иное, все параметры измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- Для определения режима работы светодиодного модуля следует обращаться к разделу по методам питания LED-модуля. Для CV-типа это примечание не применяется.
- Пульсации и шум измеряются в полосе 20 МГц при помощи 12-дюймовой витой пары с нагрузкой 0,1 мкФ и 47 мкФ, включёнными параллельно.
- Допуск включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки; см. раздел статических характеристик.
- Время запуска измеряется при первом холодном старте. Повторные включения и выключения могут увеличивать время запуска.
- Для исполнения XLG-100I отсутствует сертификат UL/CSA.
- Блок рассматривается как компонент, который применяется в составе конечного оборудования; из-за влияния условий монтажа EMC-параметры должны подтверждаться заново для готового изделия.
- Снижение допустимой температуры окружающей среды на высоте более 2000 м: 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором.
- Средний ресурс соответствует типовой наработке более 50 000 часов при температуре точки Tcase, особенно tc (или TMP по DLC), около 80 °C или ниже.
- Изделия, поставляемые на рынки Америки, могут не иметь логотипов PSE/CCC/BIS/KC.
- Для корректного применения по IP и при монтаже во влажной среде следует руководствоваться руководством пользователя.
- Для выполнения требований актуального ErP-регламента светильник должен использоваться после выключателя, без постоянного подключения к сети.
- Исполнение A/AB следует учитывать при встраивании для соответствия применению Type HL.
