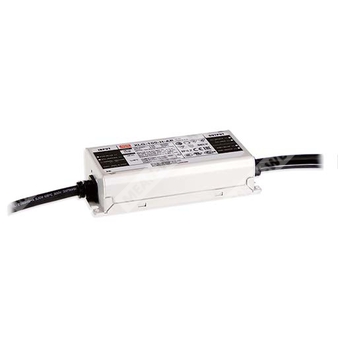

XLG-100-H-A - светодиодный источник питания 100 Вт в режиме постоянной мощности для промышленного и наружного освещения.
Назначение и краткое описание
XLG-100-H-A — это импульсный AC/DC драйвер светодиодов мощностью 100 Вт с режимом постоянной мощности, рассчитанный на питание от сетей переменного и постоянного тока с широким диапазоном входного напряжения.
Серия предназначена для применения в светотехнических системах, где требуется высокий КПД, устойчивость к внешним воздействиям и возможность работы в тяжёлых условиях эксплуатации.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| XLG | Серия источников питания для светодиодов |
| 100 | Номинальная мощность 100 Вт |
| H | Высоковольтный вариант с выходным напряжением 27–56 В |
| A | Исполнение с регулировкой выходного тока встроенным потенциометром |
Описание
Серия XLG-100 представляет собой 100-ваттный светодиодный AC/DC-драйвер, работающий в режиме постоянной мощности.
Для модификации XLG-100-H-A характерен высоковольтный выходной диапазон и возможность регулировки выходного тока встроенным потенциометром.
Устройство работает от входного напряжения 100–305 В переменного тока или 142–431 В постоянного тока, обладает высоким КПД и предназначено для эксплуатации в системах наружного и внутреннего освещения.
Металлический корпус с классом защиты IP67 допускает использование в условиях повышенной запылённости и влажности.
Особенности
- Входной диапазон 100–305 В AC.
- Работа также от 142–431 В DC.
- Выходная мощность 100 Вт.
- Режим постоянной мощности.
- Высокий КПД до 92%.
- Металлический корпус, степень защиты IP67.
- Подходит для наружного применения.
- Функции защиты: от перенапряжения, короткого замыкания, перегрузки по току, перегрева.
- Регулировка выходного тока встроенным потенциометром.
- Соответствие требованиям класса P.
- Срок службы более 50 000 часов при соблюдении условий температурного режима корпуса.
Области применения
- Освещение небоскрёбов.
- Уличное освещение.
- Прожекторное освещение.
- Сценическое освещение.
- Освещение для рыболовства.
- Садоводческое и тепличное освещение.
- Заливное освещение.
- Питание систем DMX.
- Применение в установках класса I, раздел 2.
Параметры электропитания
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 100–305 В AC, 142–431 В DC |
| Частота сети | 47–63 Гц |
| Коэффициент мощности | Не менее 0,97 при 115 В AC; не менее 0,95 при 230 В AC; не менее 0,92 при 277 В AC, при полной нагрузке |
| Потребляемый ток | 1,1 А при 115 В AC; 0,5 А при 230 В AC; 0,42 А при 277 В AC |
| Пусковой ток | 50 А, длительность импульса 300 мкс, измерение при 50% Ipeak на 230 В AC, по NEMA 410 |
| Ток утечки | <0,75 мА при 277 В AC |
| Потребление без нагрузки | <0,5 Вт для стандартного исполнения |
| Устойчивость к перенапряжению на входе | Выдерживает 440 В AC в течение 48 часов; для серии XLG-100I |
Выходные параметры
| Параметр | Значение |
|---|
| Номинальный выходной ток | 2,1 А |
| Номинальная выходная мощность | 100 Вт |
| Диапазон постоянного тока | 875–2780 мА |
| Диапазон регулировки тока | 875–2780 мА |
| Диапазон выходного напряжения | 27–56 В |
| Напряжение холостого хода | 60 В |
| Пульсации и шум | 240 мВ п-п |
| Допуск по току | ±5% |
| Пульсация тока | 3,0% при номинальном токе |
| Диапазон полной мощности | 1750–2780 мА |
| Точка перехода в режим постоянного напряжения | 66–90 В |
Параметры регулировки и режима работы
| Параметр | Значение |
|---|
| Тип исполнения | A |
| Способ регулировки | Встроенный потенциометр |
| Режим работы | Постоянная мощность |
| Рабочая область | Постоянный ток или постоянное напряжение, кроме исполнения CV |
Параметры защиты
| Защита | Поведение |
|---|
| Перегрузка по току | 105–150% |
| Короткое замыкание | Режим ограничения или hiccup; восстановление автоматически после устранения неисправности |
| Перенапряжение | 320–390 В AC; выход отключается, восстановление после повторного включения или снятия аварии |
| Перегрев | Выход отключается, восстановление после повторного включения |
| Перенапряжение на выходе | 13,5–18 В |
Параметры окружающей среды и надёжности
| Параметр | Значение |
|---|
| Рабочая температура корпуса | От -40 до +90 °C |
| Максимальная температура корпуса | +90 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура хранения | От -40 до +80 °C |
| Влажность хранения | 10–95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0–60 °C |
| Вибрация | 10–500 Гц, 5G, 12 мин/цикл, 72 мин по осям X, Y, Z |
| MTBF | 2782,6 тыс. ч по Telcordia SR-332 (Bellcore); 276,4 тыс. ч по MIL-HDBK-217F (25 °C) |
| Срок службы | Более 50 000 ч при Tcase около 80 °C или ниже |
Электромагнитная совместимость
| Параметр | Стандарт или уровень |
|---|
| Излучаемые помехи | BS EN/EN55015 (CISPR15), GB/T 17743 |
| Проводимые помехи | BS EN/EN55015 (CISPR15), GB/T 17743 |
| Гармонические составляющие тока | BS EN/EN61000-3-2, GB17625.1 |
| Фликер напряжения | BS EN/EN61000-3-3 |
| ESD | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Радиочастотное излучение | Уровень 3 |
| Электрические быстрые переходные процессы | Уровень 3 |
| Импульсные помехи | 4 кВ линия-линия, 6 кВ линия-земля, опция 6K/10K |
| Проводимые помехи | Уровень 3 |
| Магнитное поле | Уровень 4 |
| Провалы и прерывания напряжения | >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывание 250 периодов |
Электрическая прочность и изоляция
| Параметр | Значение |
|---|
| Испытательное напряжение | Вход-выход: 3,75 кВ AC; вход-FG: 2 кВ AC; выход-FG: 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
Механические данные
| Параметр | Значение |
|---|
| Габариты | 140 × 63 × 32 мм |
| Масса | 0,58 кг |
| Упаковка | 24 шт. / 15 кг / 0,85 куб. фута |
Сертификация и соответствие
| Параметр | Значение |
|---|
| Стандарты безопасности | UL8750 (type HL), CSA C22.2 No. 250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13; BS EN/EN62384; GB19510.1; GB19510.14; EAC TP TC 004; J61347-1(H29); J61347-2-13(H29); KC61347-1; KC61347-2-13 |
| Степень защиты | IP67 |
| Класс изделия | Class P |
Примечания
- Все параметры, не указанные особо, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- Следует обращаться к разделу по методам питания светодиодного модуля. Для исполнения CV указание не применяется.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, нагруженной параллельным соединением 0,1 мкФ и 47 мкФ.
- Допуск включает погрешность установки, регулирование по линии и по нагрузке.
- При низком входном напряжении может потребоваться снижение мощности. Следует учитывать статические характеристики.
- Время включения измеряется при первом холодном старте; повторные включения и выключения могут увеличивать это время.
- Версия XLG-100I не имеет сертификата UL/CSA.
- На ЭМС влияют условия конечной установки; конечный производитель должен повторно оценить соответствие ЭМС на уровне готового изделия.
- Для работы на высоте более 2000 м требуется снижение температуры окружающей среды: 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором.
- Для информации по применению и особенностям монтажа водозащищённого исполнения следует обращаться к руководству пользователя.
- Для соответствия требованиям ErP светильник должен подключаться через выключатель, а не постоянно к сети.
- Для исполнения A/AB необходимо учитывать встроенное применение для соответствия классу HL.
