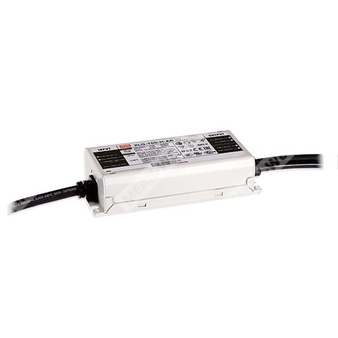

XLG-100-H-AB - светодиодный AC/DC-драйвер 100 Вт для питания светодиодных нагрузок в режиме постоянной мощности с диммированием 3 в 1.
Расшифровка партномера
| Обозначение | Расшифровка |
| XLG | Серия источников питания для светодиодного освещения |
| 100 | Номинальная мощность 100 Вт |
| H | Высоковольтная версия с выходом 27–56 В |
| AB | Исполнение с регулируемым выходным током и функцией диммирования 3 в 1 |
Назначение
Изделие представляет собой промышленный источник питания для светодиодных светильников, работающий от сети переменного или постоянного тока и обеспечивающий режим постоянной мощности. Модель XLG-100-H-AB предназначена для применения в системах наружного и внутреннего освещения, где требуется регулируемый ток, высокий КПД, широкий диапазон входного напряжения и наличие изоляции цепей управления диммированием.
Особенности
- Широкий диапазон входного напряжения: 100–305 В переменного тока.
- Работа в режиме постоянной мощности.
- Металлический корпус со степенью защиты IP67, пригодный для наружного применения.
- Модель типа H с выходным напряжением 27–56 В.
- Функция диммирования 3 в 1: 0–10 В постоянного тока, ШИМ-сигнал 10 В, сопротивление.
- Изоляция цепи диммирования.
- Корректная работа в диапазоне температур корпуса до +90 °C.
- Высокий КПД до 92%.
- Защиты: от перенапряжения, короткого замыкания, перегрузки по току, перегрева.
- Соответствие требованиям класса P.
- Срок службы более 50 000 часов при температуре корпуса около 80 °C или ниже.
Применение
- Освещение высотных объектов.
- Уличное освещение.
- Прожекторное освещение.
- Сценическое освещение.
- Рыбопромысловое освещение.
- Освещение для растениеводства и теплиц.
- Освещение больших залов и площадок.
- Питание систем DMX.
- Применение в оборудовании класса I, категория 2.
Описание
Серия XLG-100 представляет собой 100-ваттные драйверы светодиодов AC/DC, построенные по схеме постоянной мощности. Входной диапазон 100–305 В переменного тока позволяет использовать изделие в сетях с широкими колебаниями напряжения. Для модели XLG-100-H-AB характерен высоковольтный выходной диапазон 27–56 В и регулируемый выходной ток в пределах 875–2780 мА. При этом драйвер сохраняет работоспособность в широком диапазоне условий эксплуатации, обладает металлическим корпусом и степенью защиты IP67, что делает его пригодным для наружных установок и жестких промышленных условий.
Исполнение AB поддерживает управление яркостью посредством встроенной функции 3 в 1. Управление возможно по аналоговому напряжению 0–10 В, по ШИМ-сигналу 10 В или посредством резистивного входа. Выходной ток регулируется встроенным потенциометром только в исполнениях A и AB; для AB дополнительно доступно диммирование. Цепи выхода и управления имеют изоляцию, что повышает безопасность при монтаже и эксплуатации.
Расшифровка режима и диапазонов для XLG-100-H-AB
| Параметр | Значение |
| Номинальная мощность | 100 Вт |
| Номинальный выходной ток | 2100 мА |
| Диапазон напряжения постоянной мощности | 27–56 В |
| Пусковое напряжение без нагрузки | 60 В |
| Диапазон регулировки тока | 875–2780 мА |
| Диапазон постоянного тока | 1750–2780 мА |
| Выходная мощность | 100 Вт |
Таблицы параметров
Выход
| Параметр | Значение |
| Номинальный ток | 2100 мА |
| Номинальная мощность | 100 Вт |
| Диапазон постоянного тока | 1750–2780 мА |
| Диапазон регулировки тока | 875–2780 мА |
| Диапазон выходного напряжения | 27–56 В |
| Напряжение холостого хода | 60 В |
| Пульсации и шум | 240 мВ п-п |
| Допуск по выходному напряжению | ±2,0% |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±1% |
| КПД, типовое значение | 92% |
| Диапазон постоянной мощности | 70–100% |
| Коэффициент пульсаций тока | 3,0% от номинального тока |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 100–305 В переменного тока, 142–431 В постоянного тока |
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент мощности | не менее 0,97 при 115 В; не менее 0,95 при 230 В; не менее 0,92 при 277 В, при полной нагрузке |
| Потребляемый ток | 1,1 А при 115 В; 0,5 А при 230 В; 0,42 А при 277 В |
| Пусковой ток | 50 А, длительность 300 мкс, измерение на 50% Ipeak при 230 В |
| Ток утечки | менее 0,75 мА при 277 В |
| Потребление без нагрузки | менее 0,5 Вт |
| Допустимое перенапряжение входа | 440 В переменного тока в течение 48 часов, для серии XLG-100I |
| Максимальное число устройств на автомате 16 А | 8 штук для автомата типа B, 14 штук для автомата типа C при 230 В |
Защиты
| Параметр | Реализация |
| Перегрузка по току | 110–160% для версии CV; 95–108% для остальных исполнений |
| Короткое замыкание | Режим hiccup или ограничение постоянного тока; восстановление автоматически после устранения неисправности |
| Перенапряжение | 27–34 В |
| Перегрев | Выход отключается, восстановление после повторного включения |
| Перенапряжение на входе | 320–390 В переменного тока, отключение выхода при превышении порога, автоматическое восстановление после устранения причины |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура корпуса | -40…+90 °C |
| Максимальная температура корпуса | +90 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…60 °C |
| Вибрация | 10–500 Гц, 5G, 12 мин/цикл, общая продолжительность 72 мин по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | Вход–выход: 3,75 кВ AC; вход–PE: 2 кВ AC; выход–PE: 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
Электромагнитная совместимость
| Параметр | Стандарт | Уровень / примечание |
| Проводимые помехи | BS EN/EN55015 (CISPR15), GB/T 17743 | — |
| Излучаемые помехи | BS EN/EN55015 (CISPR15), GB/T 17743 | — |
| Гармонические составляющие тока | BS EN/EN61000-3-2, GB17625.1 | Класс C при нагрузке ≥50% |
| Фликер напряжения | BS EN/EN61000-3-3 | — |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Радиочастотное излучение | BS EN/EN61000-4-3 | Уровень 3 |
| Быстрые переходные процессы / всплески | BS EN/EN61000-4-4 | Уровень 3 |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | 4 кВ линия-линия, 6 кВ линия-земля; опция 6K/10K |
| Кондуктивные помехи | BS EN/EN61000-4-6 | Уровень 3 |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 4 |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов |
Безопасность и соответствие
| Параметр | Значение |
| Стандарты безопасности | UL8750, UL879, CSA C22.2 No. 250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384; GB19510.1, GB19510.14; EAC TP TC 004; J61347-1(H29), J61347-2-13(H29), KC61347-1, KC61347-2-13 |
| Класс защиты | Класс P |
| Исполнение для эксплуатации | Класс I |
| Степень защиты корпуса | IP67 |
Надежность, размеры и упаковка
| Параметр | Значение |
| MTBF | 2782,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 276,4 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 140 × 63 × 32 мм |
| Масса | 0,58 кг |
| Упаковка | 24 шт.; 15 кг; 0,85 куб. фута |
Примечания
| 1 | Все параметры, не оговоренные особо, измерены при входном напряжении 230 В переменного тока, номинальном токе и температуре окружающей среды 25 °C. |
| 2 | См. раздел по способам питания светодиодных модулей. Не относится к версии CV. |
| 3 | Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконеченной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ. |
| 4 | Допуск включает допуск настройки, стабилизацию по линии и по нагрузке. |
| 5 | При низком входном напряжении может потребоваться снижение мощности. См. раздел по статической характеристике. |
| 6 | Время включения измеряется при первом холодном пуске. Повторное включение и выключение может увеличить время запуска. |
| 7 | Для версии CV доступны только CE/ENEC/CB. Серия XLG-100I не имеет сертификата UL/CSA. |
| 8 | Изделие рассматривается как компонент, работающий в составе конечного оборудования; характеристики ЭМС должны подтверждаться на конечной системе повторно. |
| 9 | Для высоты более 2000 м снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором. |
| 10 | См. гарантийное заявление на сайте производителя. |
| 11 | Типовой срок службы более 50 000 часов обеспечивается при температуре Tcase, особенно в точке tc (или TMP по DLC), около 80 °C или ниже. |
| 12 | Продукция, поставляемая из регионов Америки, может не иметь логотипов PSE/CCC/BIS/KC. |
| 13 | Для замечаний по применению и монтажу с обеспечением влагозащиты следует обращаться к руководству пользователя. |
| 14 | Для соответствия актуальным требованиям ErP драйвер может использоваться только после выключателя, без постоянного подключения к сети. |
| 15 | При необходимости сертификата NOM (Мексика) следует обратиться к представителю MEAN WELL. |
| 16 | Для типов A/AB следует учитывать встраиваемое исполнение для соответствия применению Type HL. |
Дополнительные сведения по диммированию
- Диммирование осуществляется через выводы DIM+ и DIM-.
- Допустимы входы: 0–10 В DC, ШИМ-сигнал 10 В, резистивное управление.
- Источник тока диммирования: 100 мкА, типовое значение.
- Минимальный уровень диммирования около 8%.
- При 0% входа диммирования выходной ток может снижаться до 0%.
- Не допускается соединение DIM- с Vo-.
- Для синхронного диммирования предусмотрено параллельное управление резистором по указанной в документации схеме.
