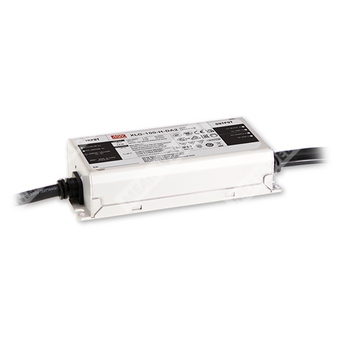

XLG-100-H-DA2

Особенности

Широкий диапазон входного напряжения 100~305В AC (Класс I)
Полная выходная мощность при 70~100% режиме постоянной мощности
Металлический корпус с классом защиты IP67, подходит для использования вне помещений
Защита от импульсных перенапряжений 6кВ/4кВ
Версия для Индии (EESL) с защитой от превышения входного напряжения выдерживает воздействие 440В переменного тока в течение 48 часов
DALI-2 диммирование с минимальным уровнем 8%
Функции защиты: КЗ/перегрев
Срок службы более 50000 ч.

Применение

Освещение улиц
Освещение прожекторами
Сценическое освещение
Освещение для рыбалки
Освещение для садоводства
Освещение промышленных помещений
Тип HL для использования в классе I, раздел 2

Описание

Серия XLG-100-DA2 — это 100-ваттный светодиодный AC/DC драйвер с режимом постоянной мощности и функцией диммирования DALI-2. Драйверы XLG-100-DA2 работают от 100 до 305В переменного тока и выпускаются с различными номиналами тока, в диапазоне от 700мA до 2780мA. Благодаря высокой эффективности до 92,5% и безвентиляторной конструкции, данная серия способна работать при температуре корпуса от -40℃ до +90℃ при естественном воздушном охлаждении. Металлический корпус и класс пылевлагозащиты IP67 позволяют использовать данные источники питания как в помещении, так и на улице. Кроме того, инновационная функция адаптации к окружающей среде обеспечивает устойчивую работу светодиодов в любых условиях эксплуатации и в различных точках установки светодиодных светильников по всему миру. Серия XLG-100-DA2 соответствует последним международным стандартам безопасности IEC61347/GB19510.1 и UL8750. Выходная цепь и цепь диммирования также полностью соответствуют новым нормам по изоляции для обеспечения безопасности пользователя и светильника при монтаже.

Cпецификация

Модель: XLG-100-H-DA2

Выходные параметры

Номинальный ток: 2100мА
Номинальная мощность: 100Вт
Диапазон рабочей мощности: 27~56В
Полный диапазон рабочего тока: 1750~2780мА
Выходное напряжение без нагрузки (максимум): 60В
Диапазон регулировки тока: 875~2780мА (с помощью встроенного потенциометра)
Пульсации тока: 4.0% (при полной нагрузке)
Точность тока: ±5%
Время готовности: 500мс/230В AC, 1200мс/115В AC

Входные параметры

Диапазон входного напряжения: 100~305В AC, 142В~431В DC
Диапазон частоты: 47~63Гц
Коэффициент мощности (тип.): PF≥0.95 / 230В AC, PF≥0.92 / 277В AC (при полной нагрузке)
КПД (тип.): 91%
Потребляемый ток AC (тип.): 0,5А / 230В AC, 0,42А / 277В AC
Стартовый ток (тип.): Холодный старт 45А (длительность 330мкс, замерено при 50% от пика) при 230В AC; по стандарту NEMA 410
Максимальное количество ИП на 16А автомат: 14 шт. (автомат типа C) при 230В AC
Ток утечки: менее 0,75мА / 277В AC
Потребление в режиме ожидания: менее 0,5Вт (диммирование отключено) (только для стандартной версии)

Защита

Короткое замыкание: Режим прерывистого ограничения тока, автоматическое восстановление после устранения неисправности
Перегрев: Двухступенчатое снижение нагрузки: Stage 1: снижение до 75%; Stage 2: снижение до 50% нагрузки. Восстанавливается автоматически после устранения неисправности
Входное перенапряжение: 320~390В AC (отключение выхода при превышении защитного порога, автоматическое восстановление), выдерживает воздействие 440В AC в течение 48 часов

Среда эксплуатации

Рабочая влажность: 20~95% RH, без конденсации
Температура и влажность хранения: -40~+80℃, 10~95% RH, без конденсации
Вибрации: 10~500Гц, 5G, 12мин/1цикл, 72мин по каждой из осей X, Y, Z
Рабочая температура: Tcase = -40~+90℃ (см. раздел "ВЫХОДНАЯ НАГРУЗКА в зависимости от температуры")
Максимальная температура корпуса: Tcase = +90℃
Температурный коэффициент: ±0,06%/℃ (0~60℃)
Коэффициент нестабильности по нагрузке: ±5%

Безопасность и электромагнитная совместимость

Стандарты безопасности: UL8750 (тип “HL”), CSA C22.2 No. 250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13(J) (по доп. J подходит для аварийных систем, DC-вход: 176-280В), независимый блок питания, BS EN/EN62384; GB19510.1, GB19510.14; EAC TP TC 004; IP67
Стандарты DALI: Соответствие IEC62386-101,102,207,251, Тип устройства 6 (DT6)
Испытательное напряжение: Вход-выход: 3,75кВ AC / Вход-земля: 2кВ AC / Выход-земля: 1,5кВ AC
Сопротивление изоляции: Вход-выход, вход-земля, выход-земля: 100МОм / 500В DC / 25℃ / 70% RH
Стандарты ЭМС: BS EN/EN55015(CISPR15), GB/T 17743; BS EN/EN61000-3-2, GB17625.1; BS EN/EN61000-3-3
Параметры устойчивости ЭМС: BS EN/EN61547, BS EN/EN61000-4-2, BS EN/EN61000-4-3, BS EN/EN61000-4-4, BS EN/EN61000-4-5; BS EN/EN61000-4-6; BS EN/EN61000-4-8; BS EN/EN61000-4-11

Прочее

MTBF: 186.7Кч мин. MIL-HDBK-217F (25℃)
Габариты: 140×63×32мм (Д×Ш×В)
Упаковка: 0,58кг; 24шт./15кг/0,85куб.фут

Примечания

1. Все параметры, если не указано иначе, измерены при входном напряжении 230В AC, номинальном выходном токе и температуре окружающей среды 25℃.
2. См. раздел «СПОСОБЫ УПРАВЛЕНИЯ LED-МОДУЛЕМ».
3. Допуск: включает допуски настройки, регулировки по линии и по нагрузке.
4. При низком входном напряжении требуется снижение выходной мощности. См. разделы «СТАТИЧЕСКИЕ ХАРАКТЕРИСТИКИ» для подробностей.
5. Длительность времени готовности измеряется при первом включении. При повторных выключениях/включениях время готовности может быть увеличено.
6. В соответствии с IEC 62386-101/102, требования тестируются с DALI-контроллером, поддерживающим функцию включения DALI. Иначе время готовности составит более 500мс.
7. Защита от превышения входного напряжения только для серии XLG-100 I, при этом I-серия не имеет сертификатов UL/CSA.
8. Драйвер является составной частью, его ЭМС зависит от итоговой установки. Окончательная система должна быть повторно квалифицирована на соответствие директивам EMC.
9. Снижение мощности на 3,5℃ на 1000м для моделей без вентилятора и на 5℃ на 1000м для моделей с вентилятором при высоте эксплуатации более 2000м (6500фт).
10. Ознакомьтесь с гарантийными условиями на сайте MEAN WELL http://www.meanwell.com
11. Данная серия соответствует типичному ресурсу службы >50 000 часов при температуре Tcase, особенно в точке tc (или TMP, per DLC), около 75℃ или ниже.
12. Продукция, поставляемая в Америку, может не иметь логотипов CCC/PSE/BIS/KC. Уточняйте у своего поставщика MEAN WELL.
13. Для любых инструкций по применению и требований к водозащите ознакомьтесь с руководством пользователя.
14. Тип H: RCM опционально, не имеет независимой классификации IC, не предназначен для бытовых установок; Тип L: RCM опционально, соответствует стандартам IEC или AS/NZS, соответствует AS/NZS 4417.1
15. Для соответствия требованиям ErP использовать этот драйвер только после выключателя, не подключая его к сети постоянно.
16. Для применения типа HL при установке рекомендуется учитывать особенности монтажа.
