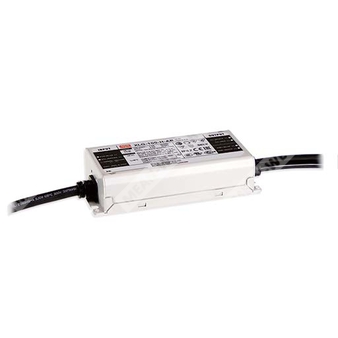

XLG-100-L-A
XLG-100-L-A - светодиодный драйвер 100 Вт с режимом постоянной мощности и регулировкой тока для промышленных светильников.
Расшифровка партномера
| XLG-100 | Серия светодиодных драйверов мощностью 100 Вт |
| L | Исполнение на низкое выходное напряжение |
| A | Тип с регулировкой выходного тока встроенным потенциометром |
Назначение
Источник питания для светодиодных нагрузок с режимом постоянной мощности, рассчитанный на работу в сетях переменного и постоянного тока, с высоким КПД, промышленным исполнением и защитой IP67.
Описание
Серия XLG-100 представляет собой 100-ваттный LED AC/DC-драйвер, работающий в режиме постоянной мощности. Устройство питается от диапазона 100–305 В AC и предназначено для светодиодных систем с различными номиналами тока. Для версии с низким выходным напряжением XLG-100-L-A обеспечивается работа в области 71–142 В при типовом номинальном токе 700 мА и регулируемом диапазоне тока 350–1050 мА. Благодаря высокому КПД до 92,5% и безвентиляторной конструкции изделие пригодно для эксплуатации при температуре корпуса до +90 °C в условиях естественной конвекции.
Металлический корпус с классом защиты IP67 допускает применение в уличных и промышленных светильниках. Предусмотрены схемы защиты от перенапряжения, короткого замыкания, перегрузки по току и перегрева. Для исполнения A доступна регулировка выходного тока встроенным потенциометром. Серия соответствует современным требованиям по электробезопасности и электромагнитной совместимости.
Особенности
- Широкий диапазон входного напряжения 100–305 В AC.
- Работа в режиме постоянной мощности в диапазоне 70–100% от нагрузки.
- Выходная мощность 100 Вт.
- Исполнение A: регулировка выходного тока встроенным потенциометром.
- Металлический корпус с защитой IP67.
- Пиковая эффективность до 92,5%.
- Бесвентиляторная конструкция.
- Функции защиты: перенапряжение, короткое замыкание, перегрузка по току, перегрев.
- Соответствие классу защиты UL Class P.
- Изоляция цепей управления и выхода.
Применение
- Освещение небоскрёбов.
- Уличное освещение.
- Прожекторное освещение.
- Сценическое освещение.
- Освещение для рыболовства.
- Гортикулярное освещение.
- Заливное освещение.
- Источник питания для систем DMX.
- Применение в оборудовании класса I, категория Division 2.
Расшифровка партномера
| Позиция | Значение |
| XLG | Серия светодиодных AC/DC-драйверов Mean Well |
| 100 | Номинальная мощность 100 Вт |
| L | Низковольтное исполнение выхода |
| A | Исполнение с регулировкой тока встроенным потенциометром |
Технические параметры
Выход
| Модель | XLG-100-L-A |
| Номинальный ток по умолчанию | 700 мА |
| Номинальная мощность | 100 Вт |
| Диапазон постоянного тока | 700–1050 мА |
| Диапазон регулировки тока | 350–1050 мА |
| Диапазон напряжения | 71–142 В |
| Напряжение холостого хода, максимум | 149 В |
| Пульсации тока | 3,0% от номинального тока |
| Допуск по току | ±5% |
| Допуск по напряжению | ±3,0% |
| Пуск, нарастание | 500 мс при 230 В AC, 1200 мс при 115 В AC |
| Время удержания | 12 мс при 230 В AC, 12 мс при 115 В AC |
| Диапазон постоянной мощности | 70–100% нагрузки |
Вход
| Диапазон входного напряжения | 100–305 В AC, 142–431 В DC |
| Частота сети | 47–63 Гц |
| Коэффициент мощности | не менее 0,97 при 115 В AC; не менее 0,95 при 230 В AC; не менее 0,92 при 277 В AC при полной нагрузке |
| Коэффициент гармоник | менее 10% при нагрузке ≥50% для 115/230 В AC; при 277 В AC — при нагрузке ≥75% |
| Потребляемый ток | 1,1 А при 115 В AC; 0,5 А при 230 В AC; 0,42 А при 277 В AC |
| Пусковой ток | 50 А, длительность импульса 300 мкс, измерение при 50% Ipeak, 230 В AC; по NEMA 410 |
| Ток утечки | менее 0,75 мА при 277 В AC |
| Потребление без нагрузки | менее 0,5 Вт для стандартного исполнения |
| Перенапряжение на входе | выдерживает 440 В AC в течение 48 часов; для серии XLG-100I |
| Максимум приборов на автомате 16 А | 8 штук для автомата типа B; 14 штук для автомата типа C при 230 В AC |
Защита
| Перегрузка по току | 105–150% |
| Короткое замыкание | режим hiccup или ограничение постоянного тока, восстановление автоматически после устранения неисправности |
| Перенапряжение | 160–220 В |
| Перегрев | отключение выходного напряжения, повторное включение для восстановления |
| Перенапряжение на входе | 320–390 В AC, отключение выходного напряжения при превышении порога, автоматическое восстановление после снятия неисправности |
| Испытательное выдерживаемое напряжение | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Эксплуатационные условия
| Рабочая температура корпуса | от -40 до +90 °C |
| Максимальная температура корпуса | +90 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура и влажность хранения | от -40 до +80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0–60 °C |
| Вибрация | 10–500 Гц, 5G, 12 мин/цикл, в течение 72 мин по осям X, Y, Z |
| Понижение характеристик по высоте | при высоте более 2000 м: 3,5 °C/1000 м для безвентиляторных моделей |
Электромагнитная совместимость
| Эмиссия по проводам | BS EN/EN55015 (CISPR15), GB/T 17743 |
| Излучаемые помехи | BS EN/EN55015 (CISPR15), GB/T 17743 |
| Гармонический ток | BS EN/EN61000-3-2, GB17625.1 |
| Фликер напряжения | BS EN/EN61000-3-3 |
| Устойчивость к ЭСР | уровень 3, 8 кВ воздушный разряд; уровень 2, 4 кВ контактный разряд |
| Устойчивость к радиополю | уровень 3 |
| Устойчивость к EFT/пачкам импульсов | уровень 3 |
| Устойчивость к импульсным перенапряжениям | 4 кВ линия-линия, 6 кВ линия-земля; опция 6К/10К |
| Устойчивость к кондуктивным помехам | уровень 3 |
| Устойчивость к магнитному полю | уровень 4 |
| Провалы и прерывания напряжения | >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывание 250 периодов |
Безопасность
| Стандарты безопасности | UL8750 (тип HL), UL879, CSA C22.2 No. 250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384; GB19510.1, GB19510.14; EAC TP TC 004; J61347-1(H29), J61347-2-13(H29), KC61347-1, KC61347-2-13 |
| Исполнение для Индии | IS15885(Part2/Sec13) только для XLG-100I |
| Исполнение NOM | доступно по запросу |
| Класс защиты | IP67; подходит для наружного применения |
| Класс изделия | UL Class P |
Параметры надёжности, габариты и упаковка
| MTBF | 2782,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 276,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 140 × 63 × 32 мм (Д × Ш × В) |
| Масса | 0,58 кг |
| Упаковка | 24 шт. / 15 кг / 0,85 куб. фута |
Примечания
- Все параметры, не оговорённые особо, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- Пожалуйста, обращайтесь к разделу «Способы управления светодиодным модулем». Для типа CV это примечание не применяется.
- Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, стабилизацию по линии и по нагрузке.
- При низком входном напряжении может потребоваться снижение характеристик; см. раздел «Статические характеристики».
- Время установки измеряется при первом холодном запуске. Повторное включение и выключение драйвера может увеличить это время.
- Серия XLG-100I не имеет сертификата UL/CSA.
- Драйвер является компонентом, который применяется совместно с конечным оборудованием. Поскольку параметры ЭМС зависят от полной установки, производитель конечного изделия должен повторно подтвердить соответствие ЭМС для всей системы.
- Для высоты эксплуатации более 2000 м требуется дополнительное снижение температуры окружающей среды.
- Серия соответствует типичному ресурсу более 50 000 часов при температуре корпуса, особенно в контрольной точке tc, около 80 °C или ниже.
- Изделия, поставляемые из регионов Америки, могут не иметь логотипов PSE/CCC/BIS/KC.
- Для правил применения и мер предосторожности при монтаже с обеспечением водозащиты следует использовать руководство пользователя.
- Для соответствия требованиям актуального регламента ErP данный драйвер должен использоваться только за выключателем, без постоянного подключения к сети.
- При необходимости сертификата NOM (Мексика) следует обращаться к представителю MEAN WELL.
- Для типов A/AB при применении в соответствии с типом HL требуется учёт встроенного исполнения.
