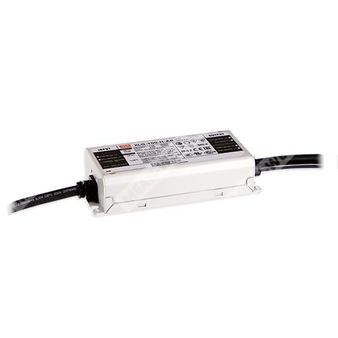

XLG-100-L-AB - светодиодный AC/DC драйвер постоянной мощности 100 Вт для питания и диммирования LED-светильников.
Назначение
Источник питания серии XLG-100 представляет собой светодиодный AC/DC драйвер на 100 Вт с режимом постоянной мощности, предназначенный для питания LED-модулей в осветительных системах, включая наружные и промышленные установки. Исполнение XLG-100-L-AB относится к модели с выходом по высоковольтной характеристике серии L и функцией 3 в 1 диммирования для управления яркостью.
Расшифровка партномера
| Обозначение | Значение |
|---|
| XLG | Серия светодиодных драйверов MEAN WELL |
| 100 | Номинальная мощность 100 Вт |
| L | Высоковольтное исполнение серии, выходной диапазон для модели L |
| AB | Исполнение с функцией 3 в 1 диммирования: 0–10 В, ШИМ 10 В и сопротивление |
Описание
Серия XLG-100 — это светодиодный драйвер AC/DC с режимом постоянной мощности. Устройство работает от сети переменного тока 100–305 В и обеспечивает широкий диапазон моделей по выходному току. Для исполнения L в документе указаны значения: 700 мА и 1050 мА с соответствующим диапазоном напряжения 71–142 В. Драйвер рассчитан на работу в составе LED-систем, где требуется стабилизированное питание с высокой эффективностью, допустимостью промышленной эксплуатации и возможностью регулирования светового потока.
Корпус металлический, степень защиты IP67, что допускает применение в уличных и иных жестких условиях. Предусмотрены функции защиты: от перенапряжения, короткого замыкания, перегрузки по току и перегрева. Для исполнения AB реализовано диммирование с гальванически изолированной схемой управления.
Области применения
- освещение высотных зданий;
- уличное освещение;
- освещение прожекторами;
- сценическое освещение;
- рыбопромысловое освещение;
- светокультура;
- освещение заливного типа;
- источник питания для систем DMX;
- использование в классе I, раздел 2.
Основные особенности
- широкий диапазон входного напряжения: 100–305 В~;
- режим постоянной мощности в диапазоне 70–100%;
- металлический корпус с защитой IP67;
- исполнение HL для применения в оборудовании класса I, раздел 2;
- повышенная стойкость к импульсным перенапряжениям: 6 кВ / 4 кВ, опция 10 кВ / 6 кВ;
- диммирование 3 в 1;
- изоляция выходной и управляющей цепей;
- соответствие требованиям международных стандартов безопасности и ЭМС;
- срок службы более 50 000 ч при выполнении условий по температуре корпуса.
Таблица расшифровки исполнения
| Тип | Функция | Примечание |
|---|
| Blank | Выходной ток и выходное напряжение фиксированы, для жестких условий эксплуатации | По запросу |
| A | Выходной ток регулируется встроенным потенциометром | В наличии |
| AB | Выходной ток регулируется встроенным потенциометром, а также доступно диммирование 3 в 1 | В наличии |
| CV | Только режим постоянного напряжения; только для моделей 12 В и 24 В; выходные ток и напряжение фиксированы | По запросу |
Входные параметры
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 100–305 В~; 142–431 В= |
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент мощности | не менее 0,97 при 115 В~, не менее 0,95 при 230 В~, не менее 0,92 при 277 В~ при полной нагрузке |
| Коэффициент нелинейных искажений | < 10% при нагрузке ≥50% для 115/230 В~, при нагрузке ≥75% для 277 В~ |
| Пусковой ток | 50 А, длительность 300 мкс, измерение при 50% Ipeak, при 230 В~; по NEMA 410 |
| Ток потребления | 1,1 А / 115 В~, 0,5 А / 230 В~, 0,42 А / 277 В~ |
| Ток утечки | < 0,75 мА / 277 В~ |
| Потребление без нагрузки | < 0,5 Вт для стандартного исполнения |
| Устойчивость к перенапряжению по входу | переносит воздействие 440 В~ в течение 48 часов; только для серии XLG-100I |
Выходные параметры
| Параметр | Значение |
|---|
| Номинальный выходной ток | 700 мА |
| Номинальная мощность | 100 Вт |
| Диапазон режима постоянного тока | 71–142 В |
| Полный диапазон тока при полной мощности | 700–1050 мА |
| Диапазон регулировки выходного тока | 350–1050 мА |
| Диапазон напряжения холостого хода | 149 В |
| Пульсации и шум | 150 мВп-п |
| Допуск по напряжению | ±3,0% |
| Нелинейность по линии | ±0,5% |
| Нелинейность по нагрузке | ±2% |
| Пульсации тока | 3,0% от номинального тока |
| Допуск по току | ±5% |
| Время установки | 500 мс при 230 В~, 1200 мс при 115 В~ |
| Время нарастания | 500 мс при 230 В~, 100 мс при 230 В~, 1200 мс при 115 В~; в документе указаны оба значения для схемы измерения |
| Время удержания | 12 мс при 230 В~, 12 мс при 115 В~ |
| Диапазон выходного напряжения модели L | 71–142 В |
Параметры для исполнения XLG-100-L-AB
| Параметр | Значение |
|---|
| Режим диммирования | 3 в 1: 0–10 В=, ШИМ-сигнал 10 В и сопротивление |
| Ток источника диммирования | 100 мкА тип. |
| Минимальный уровень диммирования | около 8% |
| Условие отключения выхода при диммировании | 0 кОм или 0 В=, либо ШИМ 10 В с коэффициентом заполнения 0% |
| Назначение управляющих выводов | DIM+ и DIM- |
| Особенность подключения | не допускается соединять DIM- с Vo- |
Характеристики в режиме постоянного тока и напряжения
| Параметр | Значение |
|---|
| Область постоянного напряжения | режим A на графике I-V |
| Область постоянного тока | режим B на графике I-V |
| Нерабочая область | режим C на графике I-V |
| Принцип работы | может работать в режиме постоянного тока или постоянного напряжения, кроме исполнения CV |
| Особенность при постоянном токе | максимально допустимое выходное напряжение зависит от конфигурации конечной системы |
Защитные функции
| Функция | Поведение |
|---|
| Защита от перегрузки по току | для CV-типа — только режим прерывистого восстановления; для остальных исполнений — прерывистый режим или ограничение постоянным током, восстановление автоматически |
| Защита от короткого замыкания | для CV-типа — только прерывистый режим; для остальных исполнений — прерывистый режим или ограничение постоянным током, восстановление автоматически |
| Защита от перенапряжения | 13,5–18 В для 12 В; 27–34 В для 24 В; 160–220 В для L; 66–90 В для H; при превышении порога выход отключается и восстанавливается автоматически после устранения причины |
| Защита от перегрева | отключение выходного напряжения с последующим повторным включением после восстановления |
| Защита от перегрузки по мощности | 105–150% |
ЭМС
| Параметр | Стандарт | Уровень / примечание |
|---|
| Проводимые помехи | BS EN/EN55015 (CISPR15), GB/T 17743 | — |
| Излучаемые помехи | BS EN/EN55015 (CISPR15), GB/T 17743 | — |
| Гармонические составляющие тока | BS EN/EN61000-3-2, GB17625.1 | Класс C при нагрузке ≥50% |
| Фликер напряжения | BS EN/EN61000-3-3 | — |
Помехоустойчивость
| Параметр | Стандарт | Уровень / примечание |
|---|
| ЭСР | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Радиочастотное электромагнитное поле | BS EN/EN61000-4-3 | Уровень 3 |
| Быстрые переходные процессы / импульсные помехи | BS EN/EN61000-4-4 | Уровень 3 |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | 4 кВ линия-линия, 6 кВ линия-земля; опция 6 кВ / 10 кВ |
| Проведённые помехи | BS EN/EN61000-4-6 | Уровень 3 |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8 | Уровень 4 |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывание 250 периодов |
Электробезопасность
| Параметр | Значение |
|---|
| Испытательное напряжение | вход-выход: 3,75 кВ~; вход-FG: 2 кВ~; выход-FG: 1,5 кВ~ |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В= / 25 °C / 70% RH |
| Класс защиты | UL Class P |
| Исполнение по применению | Type HL для применения в классе I, раздел 2 |
Условия эксплуатации
| Параметр | Значение |
|---|
| Рабочая температура корпуса | -40…+90 °C |
| Максимальная температура корпуса | +90 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C при 0…60 °C |
| Вибрация | 10–500 Гц, 5G, 12 мин./цикл, 72 мин. по осям X, Y, Z |
Снижение характеристик по температуре и высоте
| Параметр | Значение |
|---|
| Работа при высокой температуре | при режиме постоянного тока с номинальным током максимальная рабочая температура окружающей среды составляет 60 °C при тип. 230 В~ или 50 °C при тип. 100 В~ |
| Снижение параметров по высоте | 3,5 °C/1000 м для моделей без вентилятора; 5 °C/1000 м для моделей с вентилятором при высоте более 2000 м |
| Особенность запуска | ниже 110 В~ при -30 °C возможен повторный запуск в течение 5 с после включения |
Надежность, габариты и упаковка
| Параметр | Значение |
|---|
| MTBF | 2782,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 276,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 140 × 63 × 32 мм |
| Масса | 0,58 кг |
| Упаковка | 24 шт.; 15 кг; 0,85 куб. фута |
Стандарты безопасности
| Стандарт | Примечание |
|---|
| UL8750 | type HL |
| UL879 | — |
| CSA C22.2 No. 250.13-12 | — |
| ENEC BS EN/EN61347-1 | независимый |
| BS EN/EN61347-2-13 | независимый |
| BS EN/EN62384 | — |
| GB19510.1, GB19510.14 | — |
| EAC TP TC 004 | — |
| J61347-1(H29), J61347-2-13(H29) | — |
| KC61347-1, KC61347-2-13 | — |
| IS15885(Part2/Sec13) | только для типа XLG-100I |
| NOM-058-SCFI-2017 | кроме Blank type |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В~, номинальном токе и температуре окружающей среды 25 °C.
- Для параметра диапазона тока необходимо обращаться к разделу методов управления LED-модулем; исключение — исполнение CV.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельной нагрузки 0,1 мкФ + 47 мкФ.
- Допуск включает погрешность установки, регулирование по линии и по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки; см. раздел статических характеристик.
- Время установки измеряется при первом холодном пуске; повторные включения могут его увеличить.
- Серия XLG-100I не имеет сертификатов UL/CSA.
- Изделие рассматривается как компонент для работы в составе конечного оборудования; при окончательной интеграции необходимо повторно оценивать ЭМС всей системы.
- Снижение температуры окружающей среды для высоты более 2000 м составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором.
- Для применения типа HL модель A/AB должна быть встроенной.
- Для 12 В и 24 В моделей с типом AB необходимо учитывать особенности встроенного применения для соответствия Type HL.
- Для рынка Индии исполнение требует минимального объема заказа для производства; детали следует уточнять у MEAN WELL.
- Требование ErP: драйвер может использоваться только за выключателем, без постоянного подключения к сети.
- При необходимости сертификата NOM следует обращаться в MEAN WELL.
