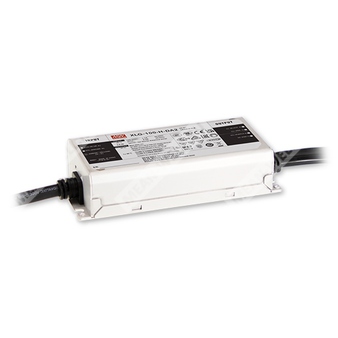

XLG-100-L-DA2 - светодиодный AC/DC драйвер 100 Вт с постоянной мощностью и диммированием DALI-2 для светильников.
Назначение: XLG-100-L-DA2 — это герметичный светодиодный драйвер переменного/постоянного тока для питания светодиодных нагрузок в режиме постоянной мощности с интерфейсом DALI-2.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| XLG | Серия светодиодных AC/DC драйверов Mean Well |
| 100 | Номинальная мощность 100 Вт |
| L | Вариант с пониженным диапазоном выходного напряжения |
| DA2 | Функция диммирования DALI-2 |
Краткое описание
XLG-100-L-DA2 относится к серии XLG-100-DA2 и предназначен для питания светодиодных модулей в режиме постоянной мощности. Устройство работает в широком диапазоне входного напряжения 100–305 В AC, поддерживает DALI-2 диммирование и рассчитано на применение в уличных и промышленных светильниках. Корпус металлический, степень защиты IP67 позволяет использовать изделие в условиях повышенной влажности и запыленности. Серия имеет энергоэффективность до 92,5% и допускает работу в широком диапазоне температур корпуса.
Особенности
- Широкий диапазон входного напряжения: 100–305 В AC.
- Полная выходная мощность в диапазоне 70–100% режима постоянной мощности.
- Металлический корпус со степенью защиты IP67, пригоден для наружного применения.
- Импульсная защита от перенапряжений: 6 кВ/4 кВ.
- Диммирование DALI-2 с минимальным уровнем 8%.
- Наличие защиты от короткого замыкания и перегрева.
- Сертификация для применения в типе HL.
- Повышенная устойчивость к перенапряжению сети в исполнении для Индии.
- Срок службы более 50 000 часов при соответствующем тепловом режиме.
- Конструкция без вентилятора, охлаждение за счет естественной конвекции.
Применение
- Уличное освещение.
- Прожекторное освещение.
- Сценическое освещение.
- Рыболовное освещение.
- Освещение для садоводства.
- Освещение заливающего света.
- Светильники типа HL для применения в классе I, Division 2.
Электрические параметры
| Параметр | Значение |
|---|
| Модель | XLG-100-L-DA2 |
| Номинальный ток | 700 мА |
| Номинальная мощность | 100 Вт |
| Диапазон постоянного тока в зоне полной мощности | 700–1050 мА |
| Диапазон регулировки выходного тока | 350–1050 мА |
| Диапазон выходного напряжения | 71–142 В |
| Максимальное напряжение холостого хода | 158 В |
| Токовые пульсации | 4,0% при полной нагрузке |
| Допуск по току | ±5% |
| Время запуска | 500 мс при 230 В AC, 1200 мс при 115 В AC |
| Потребление в режиме ожидания | <0,5 Вт при отключенном диммировании |
Вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 100–305 В AC |
| Диапазон входного напряжения постоянного тока | 142–431 В DC |
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент мощности | PF ≥0,97 при 115 В AC; PF ≥0,95 при 230 В AC; PF ≥0,92 при 277 В AC при полной нагрузке |
| КПД | 92,5% |
| Входной ток | 1,1 А при 115 В AC; 0,5 А при 230 В AC; 0,42 А при 277 В AC |
| Пусковой ток | Холодный старт 45 А, длительность импульса 330 мкс, измерено при 50% Ipeak и 230 В AC |
| Ток утечки | <0,75 мА при 277 В AC |
| Предел входного перенапряжения | 320–390 В AC; выход отключается при превышении порога и восстанавливается автоматически после устранения причины |
| Устойчивость к перенапряжению сети | Выдерживает 440 В AC в течение 48 часов |
Выход
| Параметр | Значение |
|---|
| Режим работы | Постоянная мощность |
| Область постоянного тока | 71–142 В |
| Полная мощность в зоне тока | 700–1050 мА |
| Стабилизация тока по температуре | ±0,06%/°C в диапазоне 0–60 °C |
| Максимальное выходное напряжение холостого хода | 158 В |
| Регулировка тока | Встроенным потенциометром |
Защита
| Параметр | Значение |
|---|
| Короткое замыкание | Режим защёлкивания или ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Перегрев | Стадия 1: снижение нагрузки до 75%; стадия 2: снижение нагрузки до 50%; автоматическое восстановление после устранения неисправности |
| Перенапряжение на входе | 320–390 В AC, отключение выходного напряжения с автоматическим восстановлением |
| Импульсная защита | 6 кВ/4 кВ |
ЭМС
| Параметр | Значение |
|---|
| Эмиссия по проводимым помехам | BS EN/EN55015 (CISPR15), GB/T 17743 |
| Эмиссия по излучаемым помехам | BS EN/EN55015 (CISPR15), GB/T 17743 |
| Гармонические токи | BS EN/EN61000-3-2, GB17625.1 |
| Пульсация напряжения сети | BS EN/EN61000-3-3 |
| Устойчивость к ЭСР | BS EN/EN61000-4-2, уровень 3: 8 кВ воздух; уровень 2: 4 кВ контакт |
| Устойчивость к радиочастотному полю | BS EN/EN61000-4-3, уровень 3 |
| Устойчивость к быстрым переходным процессам | BS EN/EN61000-4-4, уровень 4 |
| Устойчивость к импульсным перенапряжениям | BS EN/EN61000-4-5, 4 кВ линия-линия; 6 кВ линия-земля |
| Устойчивость к кондуктивным помехам | BS EN/EN61000-4-6, уровень 2 |
| Устойчивость к магнитному полю | BS EN/EN61000-4-8, уровень 4 |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11, >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывание 250 периодов |
Условия эксплуатации
| Параметр | Значение |
|---|
| Рабочая температура корпуса | от -40 до +90 °C |
| Максимальная температура корпуса | +90 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура и влажность хранения | от -40 до +80 °C, 10–95% RH, без конденсации |
| Вибрация | 10–500 Гц, 5G, 12 мин/цикл, в течение 72 мин по осям X, Y, Z |
| Температурный коэффициент | ±0,06%/°C (0–60 °C) |
Изоляция и безопасность
| Параметр | Значение |
|---|
| Стандарты безопасности | UL8750 (тип HL), CSA C22.2 No. 250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 (EL), приложение J; BS EN/EN62384; GB19510.1; GB19510.14; EAC TP TC 004; IP67 approved |
| Напряжение выдержки | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты DALI | IEC62386-101, IEC62386-102, IEC62386-207, IEC62386-251; Device type 6 (DT6) |
MTBF
| Параметр | Значение |
|---|
| MTBF | 2137,1 тыс. часов минимум по Telcordia SR-332 (Bellcore); 186,7 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
Габариты и подключение
| Параметр | Значение |
|---|
| Размеры | 140 × 63 × 32 мм (Д × Ш × В) |
| Тип корпуса | Металлический корпус |
| Рекомендуемое направление монтажа | Как указано в монтажной схеме |
| Длина входных проводов | 300 ±20 мм |
| Длина выходных проводов | 350 ±20 мм |
| Провода переменного входа | SJOW 17AWG × 3C / H05RN-F 3 × 1,0 мм² |
| Провода выхода постоянного тока | UL2517 20AWG × 2C / SJOW 17AWG × 2C / H05RN-F 2 × 1,0 мм² |
| Клеммы/выводы | AC/L (коричневый), AC/N (синий), FG (зелёно-жёлтый), V+ (красный), V- (чёрный), DA+ (фиолетовый), DA- (розовый) |
Упаковка
| Параметр | Значение |
|---|
| Масса | 0,58 кг |
| Упаковка | 24 шт. / 15 кг / 0,85 куб. фут. |
Примечания
- Если не указано иное, параметры измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- См. раздел по методам управления светодиодным модулем для выбора режима работы.
- Допуск включает допуски настройки, регулирование по линии и по нагрузке.
- При низком входном напряжении может потребоваться снижение номинала; см. раздел по статической характеристике.
- Время запуска измерено при первом холодном старте; повторные включения могут увеличивать время запуска.
- По требованиям IEC 62386-101/102 время запуска следует измерять с DALI-контроллером, поддерживающим функцию включения питания DALI; иначе время запуска будет более 500 мс.
- Защита от перенапряжения сети относится только к серии XLG-100 I и не применяется к I-серии без сертификата UL/CSA.
- Параметры ЭМС должны подтверждаться на уровне конечного оборудования после установки.
- Для высот выше 2000 м применяется снижение предельной температуры окружающей среды: 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором.
- Для соответствия актуальным требованиям ErP светильник должен подключаться через выключатель без постоянного соединения с сетью.
- Серия должна рассматриваться как встраиваемое изделие для соответствия применению Type HL.
