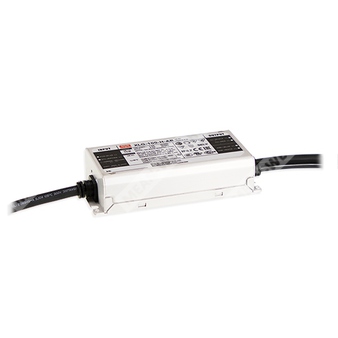

XLG-100I-24-A
XLG-100I-24-A - промышленный AC/DC светодиодный драйвер 100 Вт для питания LED-светильников с постоянной мощностью и диммированием.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|---|
| XLG | Серия источников питания Mean Well XLG |
| 100 | Номинальная мощность 100 Вт |
| I | Исполнение для Индии, по запросу с защитой от перенапряжения на входе |
| 24 | Номинальное выходное напряжение 24 В |
| A | Исполнение с регулировкой выходного тока встроенным потенциометром |
Описание
XLG-100I-24-A — это светодиодный AC/DC-драйвер мощностью 100 Вт с режимом постоянной мощности, предназначенный для питания светодиодных нагрузок в уличных, промышленных и иных светотехнических системах. Изделие работает в широком диапазоне входного напряжения 100–305 В переменного тока и 142–431 В постоянного тока, обеспечивает высокую эффективность, имеет металлический корпус с уровнем защиты IP67 и рассчитано на эксплуатацию в жестких условиях окружающей среды. Исполнение I предназначено для индийского рынка и отличается возможностью выдерживать стресс входного перенапряжения 440 В AC в течение 48 часов.
Драйвер поддерживает работу в режимах постоянного тока и постоянного напряжения, при этом для версии 24 В указан диапазон режима постоянного тока 16,8–24 В и регулировка выходного тока 2–4 А. Для исполнения A предусмотрена подстройка выходного тока встроенным потенциометром. Серия относится к классу HL, соответствует требованиям для использования в светильниках и содержит функции защиты от перенапряжения, короткого замыкания, перегрузки по току и перегрева.
Особенности
- Широкий диапазон входного напряжения: 100–305 В AC, 142–431 В DC.
- Выходная мощность: 100 Вт.
- Исполнение с постоянной мощностью.
- Металлический корпус с защитой IP67, пригодный для наружного применения.
- Тип HL для применения в Class I, Division 2.
- Высокий КПД — до 92%.
- Работа при температуре корпуса от -40 до +90 °C.
- Защита: от перенапряжения, короткого замыкания, перегрузки по току и перегрева.
- Серия соответствует UL Class P.
- Пульсации и шум — низкого уровня для светодиодных применений.
- Поддержка функции диммирования 3 в 1 для AB-исполнения; для A-исполнения — регулировка встроенным потенциометром.
Применение
- Освещение небоскрёбов.
- Уличное освещение.
- Прожекторное освещение.
- Сценическое освещение.
- Освещение для рыбалки.
- Садоводческое освещение.
- Освещение бухт и промышленных зон.
- Питание систем DMX.
- Применение в светильниках для Class I, Division 2.
Параметры
| Параметр | Значение |
|---|---|
| Модель | XLG-100I-24-A |
| Номинальная мощность | 100 Вт |
| Номинальное выходное напряжение | 24 В |
| Номинальный выходной ток | 4 А |
| Диапазон режима постоянного тока | 16,8–24 В |
| Диапазон регулировки выходного тока | 2–4 А |
| Максимальное напряжение холостого хода | 34 В |
| Риппл и шум, максимум | 240 мВ п-п |
| Точность установки выходного тока | ±2% |
| Точность стабилизации напряжения | ±0,5% |
| Точность стабилизации по линии | ±1% |
| Точность стабилизации по нагрузке | ±1% |
| Рабочий диапазон постоянного тока | 1750–2780 мА |
| Параметр | Значение |
|---|---|
| Диапазон входного напряжения | 100–305 В AC; 142–431 В DC |
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент мощности | Не менее 0,97 при 115 В AC; не менее 0,95 при 230 В AC; не менее 0,92 при 277 В AC, при полной нагрузке |
| КПД, тип. | 92% |
| Потребляемый ток, тип. | 1,1 А при 115 В AC; 0,5 А при 230 В AC; 0,42 А при 277 В AC |
| Пусковой ток, тип. | 50 А, длительность 300 мкс, измерение при 50% Ipeak и 230 В AC |
| Ток утечки | Менее 0,75 мА при 277 В AC |
| Потребление на холостом ходу | Менее 0,5 Вт |
| Потребление в режиме ожидания | Менее 0,5 Вт для AB-исполнения при отключённом диммировании |
| Допустимое входное перенапряжение | Выдерживает 440 В AC в течение 48 часов; только для серии I |
| Параметр | Значение |
|---|---|
| Защита от перегрузки по току | 105–150% |
| Защита от короткого замыкания | Hiccup-режим или ограничение постоянного тока; автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 320–390 В AC; отключение выходного напряжения с автоматическим восстановлением |
| Защита от перегрева | Отключение выходного напряжения с последующим повторным включением после восстановления |
| Максимальная температура корпуса | +90 °C |
| Параметр | Значение |
|---|---|
| Рабочая температура корпуса | -40…+90 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…60 °C |
| Вибрация | 10–500 Гц, 5G, по 12 минут на цикл, общий период 72 минуты по осям X, Y, Z |
| Параметр | Значение |
|---|---|
| Напряжение изоляции | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарт электромагнитной совместимости | BS EN/EN55015, BS EN/EN61547, BS EN/EN61000-3-2, BS EN/EN61000-3-3 |
| Устойчивость к ЭСР | Уровень 3, 8 кВ воздушный разряд; уровень 2, 4 кВ контактный |
| Устойчивость к радиополю | Уровень 3 |
| Устойчивость к EFT/Burst | Уровень 3 |
| Устойчивость к импульсным перенапряжениям | 4 кВ линия-линия, 6 кВ линия-земля; опция 6 кВ/10 кВ |
| Устойчивость к кондуктивным помехам | Уровень 3 |
| Устойчивость к магнитному полю | Уровень 4 |
| Устойчивость к провалам и прерываниям | >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывание 250 периодов |
| Параметр | Значение |
|---|---|
| MTBF | 2782,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 276,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 140 × 63 × 32 мм (Д × Ш × В) |
| Масса | 0,58 кг |
| Упаковка | 24 шт. / 15 кг / 0,85 CUFT |
Диммирование
Для исполнения AB предусмотрено диммирование 3 в 1 между выводами DIM+ и DIM-: 0–10 В DC, 10 В PWM-сигнал или сопротивление. Источник тока диммирования от блока питания: 100 мкА тип.
Минимальный уровень диммирования составляет около 8%; выходной ток не нормирован в диапазоне 0% < Iout < 8%. Выходной ток может быть снижен до 0% при входе диммирования около 0 кОм или 0 В DC, либо при 10 В PWM с заполнением 0%.
Не допускается соединение DIM- с Vo-.
Схема подключения
Цвета проводов:
- FG — зелёно-жёлтый
- AC/L — коричневый
- AC/N — синий
- DIM- — розовый
- DIM+ — фиолетовый
- V+ — красный
- V- — чёрный
Примечания
- Все параметры, не оговорённые отдельно, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- См. раздел о методах управления светодиодным модулем. Для CV-типа не применяется.
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по линии и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки.
- Время запуска измеряется при первом холодном пуске; многократные включения и выключения могут увеличивать время запуска.
- Для серии XLG-100I отсутствует сертификация UL/CSA.
- Блок питания рассматривается как компонент, работающий в составе конечного изделия; при изменении конфигурации конечный производитель должен повторно квалифицировать ЭМС для всей установки.
- Для моделей без вентилятора при высоте более 2000 м рекомендуется снижение температуры на 3,5 °C на 1000 м; для моделей с вентилятором — 5 °C на 1000 м.
- Сведения о гарантии на сайте производителя не включены.
- Серия соответствует типичному сроку службы более 50 000 часов при температуре точки tc около 80 °C или ниже.
- Изделия, поставляемые из региона Америки, могут не иметь маркировок PSE/CCC/BIS/KC.
- Перед применением следует изучить руководство пользователя по вопросам монтажа и влагозащиты.
- Для соответствия последним требованиям ErP данный драйвер следует использовать за выключателем, не подключённым постоянно к сети.
- При необходимости сертификата NOM требуется отдельный запрос.
- Для исполнений A/AB необходимо учитывать встраиваемое применение для соответствия Type HL.
