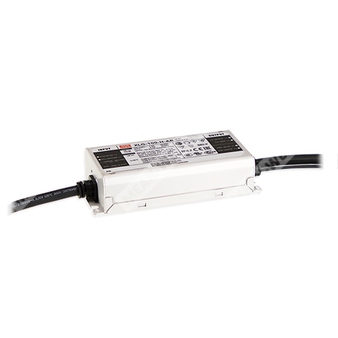

XLG-100I-H-A
XLG-100I-H-A - 100-ваттный светодиодный AC/DC драйвер постоянной мощности для наружного и промышленного освещения.
Назначение: источник питания для светодиодных светильников с режимом постоянной мощности, широкой входной сетью и защитой для эксплуатации в тяжёлых условиях.
Расшифровка партномера
| Обозначение | Расшифровка |
| XLG | Серия светодиодных драйверов MEAN WELL XLG |
| 100 | Номинальная мощность 100 Вт |
| I | Исполнение для Индии с защитой от перенапряжения на входе |
| H | Высоковольтное исполнение по выходу |
| A | Исполнение типа A: регулировка выходного тока встроенным потенциометром |
Описание
Серия XLG-100 представляет собой 100-ваттный светодиодный AC/DC-драйвер, работающий в режиме постоянной мощности. Устройство предназначено для питания светодиодных нагрузок от сети переменного или постоянного тока с широким диапазоном входного напряжения 100–305 В AC и 142–431 В DC. Серия доступна в модификациях с различными номинальными токами, а также с вариантами функционального исполнения.
Для исполнения XLG-100I-H-A характерны: промышленное исполнение, повышенная стойкость к условиям эксплуатации, металлический корпус с защитой IP67, работа в режимах постоянного тока и постоянного напряжения в пределах области применения, а также настройка выходного тока встроенным потенциометром. Для типа A не предусмотрена функция 3-в-1 диммирования.
Серия предназначена для применения в уличных и промышленных светильниках, где требуется высокая эффективность, стабильность параметров и защита от внешних воздействий.
Особенности
- Широкий диапазон входного напряжения: 100–305 В AC.
- Работа в режиме постоянной мощности.
- Металлический корпус с уровнем защиты IP67.
- Подходит для наружного применения.
- Исполнение HL для применения в классе I, раздел 2.
- Высокий коэффициент полезного действия — до 92%.
- Работа при температуре корпуса от -40 до +90 °C.
- Защиты: от перенапряжения, короткого замыкания, перегрузки по току, перегрева.
- Соответствие требованиям UL Class P.
- Срок службы более 50 000 часов при температуре корпуса около 80 °C или ниже в точке tc/TMP.
- Для типа I предусмотрена стойкость к импульсному перенапряжению входа до 440 В AC в течение 48 часов.
Области применения
- Освещение высотных зданий.
- Уличное освещение.
- Прожекторное освещение.
- Сценическое освещение.
- Рыболовное освещение.
- Фитолампы и тепличное освещение.
- Освещение промышленных площадок и бухт.
- Источники питания для DMX-систем.
- Применение в классе I, раздел 2.
Электрические параметры
| Параметр | Значение |
| Номинальная мощность | 100 Вт |
| Номинальный выходной ток | 2,1 А |
| Диапазон регулировки выходного тока | 875–2780 мА |
| Диапазон полного выхода по току | 875–1050 мА |
| Диапазон постоянного тока | 27–56 В |
| Максимальное напряжение холостого хода | 60 В |
| Пульсации и шум | 240 мВ п-п |
| Точность уставки тока | ±5% |
| Допуск по напряжению | ±2% |
| Регулирование по линии | ±0,5% |
| Регулирование по нагрузке | ±1% |
| Время установки | 500 мс при 230 В AC, 1200 мс при 115 В AC |
| Время удержания | 12 мс при 230 В AC, 12 мс при 115 В AC |
| Потребление без нагрузки | <0,5 Вт |
| Потребление в режиме ожидания | <0,5 Вт для типа AB при выключенном диммировании |
| Коэффициент мощности | ≥0,97 при 115 В AC; ≥0,95 при 230 В AC; ≥0,92 при 277 В AC при полной нагрузке |
| КНИ | <10% при нагрузке ≥50% на 115/230 В AC; <10% при нагрузке ≥75% на 277 В AC |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 100–305 В AC, 142–431 В DC |
| Диапазон частоты сети | 47–63 Гц |
| Потребляемый ток | 1,1 А при 115 В AC; 0,5 А при 230 В AC; 0,42 А при 277 В AC |
| Пусковой ток | 50 А, twidth = 300 мкс, измерение при 50% Ipeak на 230 В AC; по NEMA 410 |
| Ток утечки | <0,75 мА при 277 В AC |
| Допустимое входное перенапряжение | 320–390 В AC, отключение выхода с автоматическим восстановлением после устранения аварии |
| Стойкость к входному перенапряжению для серии I | 440 В AC в течение 48 часов |
| Количество блоков на автоматическом выключателе 16 А | 8 шт. для автомата типа B; 14 шт. для автомата типа C при 230 В AC |
Выходные параметры
| Параметр | Значение |
| Номинальный ток | 2,1 А |
| Режим работы | Постоянная мощность |
| Регион постоянного тока | 27–56 В |
| Диапазон тока при полной мощности | 875–2780 мА |
| Напряжение холостого хода | 60 В |
| Ток пульсаций | 3,0% от номинального тока |
| Тип регулировки для A-исполнения | Встроенный потенциометр |
Защитные функции
| Параметр | Поведение |
| Защита от перегрузки по току | Для CV-типа: режим hiccup; для остальных типов: hiccup или ограничение постоянного тока; восстановление автоматически после устранения неисправности |
| Защита от короткого замыкания | Для CV-типа: режим hiccup; для остальных типов: hiccup или ограничение постоянного тока; восстановление автоматически после устранения неисправности |
| Защита от перенапряжения | Отключение выходного напряжения с последующим перезапуском после устранения неисправности |
| Защита от перегрева | Отключение выходного напряжения с последующим перезапуском после восстановления температуры |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура корпуса | -40…+90 °C |
| Максимальная температура корпуса | +90 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…60 °C |
| Вибрация | 10–500 Гц, 5G, 12 мин/цикл, общий период 72 мин по осям X, Y, Z |
ЭМС и помехоустойчивость
| Параметр | Норма / уровень |
| Проводимые излучения | BS EN/EN55015 (CISPR15), GB/T 17743 |
| Излучаемые помехи | BS EN/EN55015 (CISPR15), GB/T 17743 |
| Гармонический ток | BS EN/EN61000-3-2, GB17625.1 |
| Фликер напряжения | BS EN/EN61000-3-3 |
| Помехоустойчивость к ЭСР | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Помехоустойчивость к радиочастотному полю | Уровень 3 |
| Помехоустойчивость к импульсным помехам | Уровень 3 |
| Импульсные перенапряжения | 4 кВ линия-линия, 6 кВ линия-земля, опция 6K/10K |
| Проводимые помехи | Уровень 3 |
| Магнитное поле | Уровень 4 |
| Провалы и прерывания напряжения | >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов |
Безопасность
| Параметр | Значение |
| Стандарты безопасности | UL8750 (type HL), CSA C22.2 No. 250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 independent, BS EN/EN62384; GB19510.1, GB19510.14; EAC TP TC 004; J61347-1(H29), J61347-2-13(H29), KC61347-1, KC61347-2-13; IS15885(Part2/Sec13) только для XLG-100I; NOM-058-SCFI-2017, кроме Blank type; IP67 approved |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Габариты, масса и упаковка
| Параметр | Значение |
| Габариты | 140 × 63 × 32 мм |
| Масса | 0,58 кг |
| Упаковка | 24 шт. / 15 кг / 0,85 куб. фута |
| MTBF | 2782,6 тыс. ч минимум по Telcordia SR-332 (Bellcore); 276,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Примечания
1. Все параметры, специально не оговоренные отдельно, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
2. См. раздел «Способы управления светодиодным модулем». Для CV-типа данное примечание не применяется.
3. Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной с параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
4. Допуск включает допуск установки, регулирование по линии и по нагрузке.
5. При низком входном напряжении может потребоваться дерейтинг. Подробности приведены в разделе «Статическая характеристика».
6. Время установки измеряется при первом холодном пуске. Повторные включения и выключения могут увеличить это время.
7. Серия XLG-100I не имеет сертификата UL/CSA.
8. Драйвер является компонентом, работающим в составе конечного оборудования. Поскольку ЭМС зависит от полной установки, производитель конечного изделия должен повторно подтвердить соответствие ЭМС для всей системы.
9. При высоте эксплуатации более 2000 м снижение допустимой температуры окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором.
10. Сведения о гарантии приведены на сайте производителя.
11. Типичный срок службы более 50 000 часов обеспечивается при температуре корпуса, особенно в точке tc/TMP, около 80 °C или ниже.
12. Изделия, поставляемые из регионов Америки, могут не иметь логотипов PSE/CCC/BIS/KC.
13. Для рекомендаций по установке и обеспечению водозащиты см. руководство пользователя.
14. Для выполнения требований актуального регламента ErP светильник с данным драйвером должен использоваться только за выключателем, не подключённым постоянно к сети.
15. При необходимости сертификата NOM (Мексика) следует обратиться к представителю MEAN WELL.
16. Для типов A/AB необходимо учитывать встроенное применение для соответствия требованиям Type HL.
Дополнительные сведения по исполнению XLG-100I-H-A: это высоковольтный вариант серии XLG-100I с регулируемым током выхода, рассчитанный на применение в светодиодных светильниках, где требуется высокий выходной диапазон напряжения и промышленная эксплуатация в условиях повышенных требований к защите и устойчивости.
